Bộ điều khiển game có dây tự chế với thiết kế tiện dụng

Đây là một bộ điều khiển trò chơi có dây mà tôi đã thiết kế và tự xây dựng

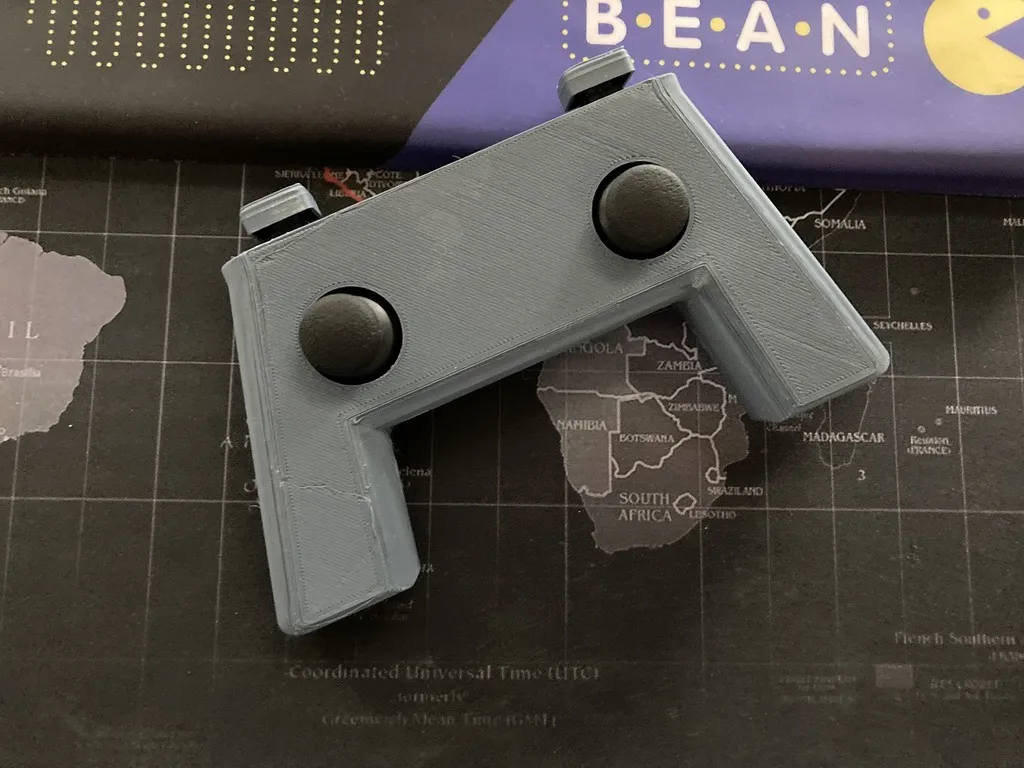

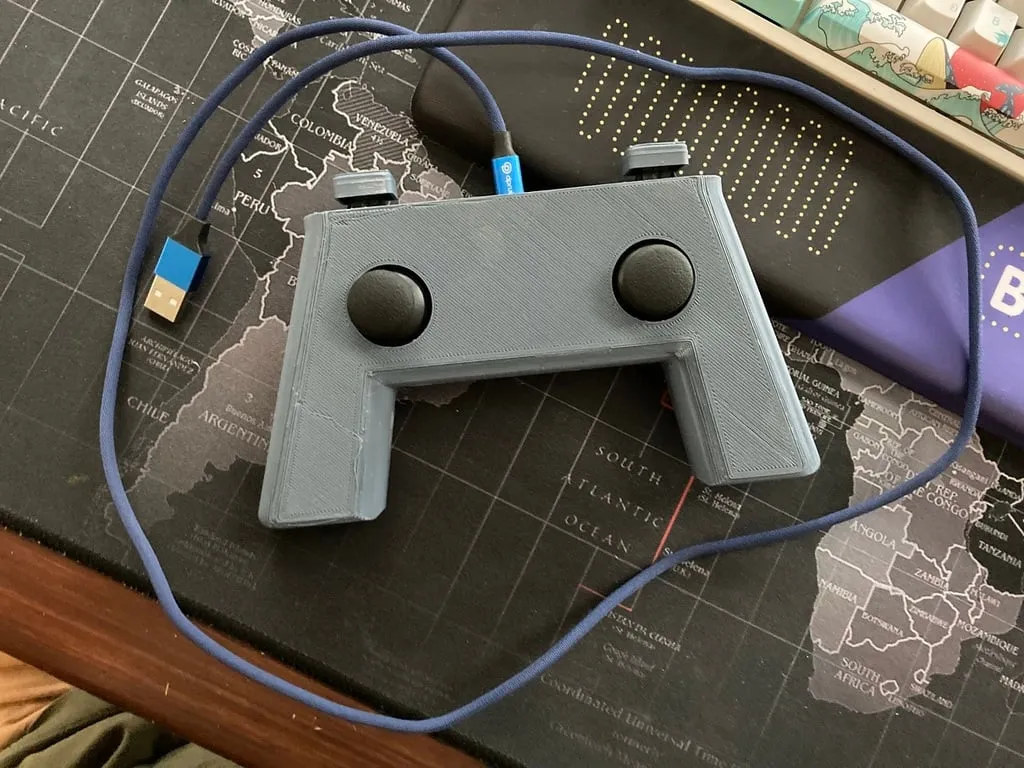

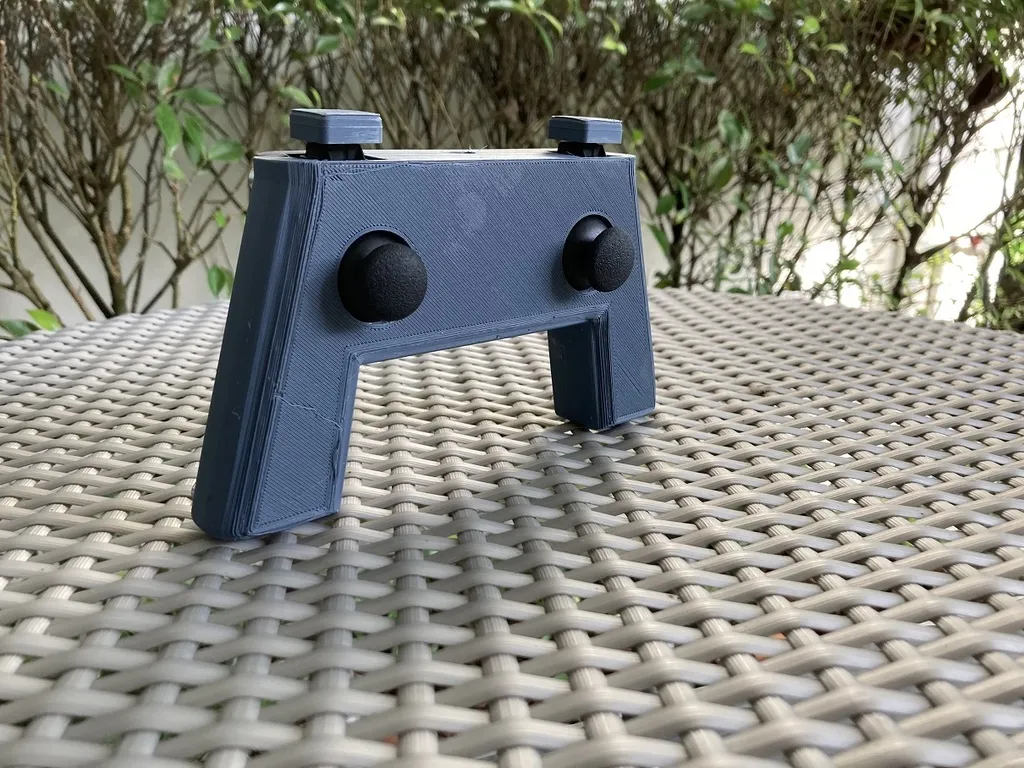

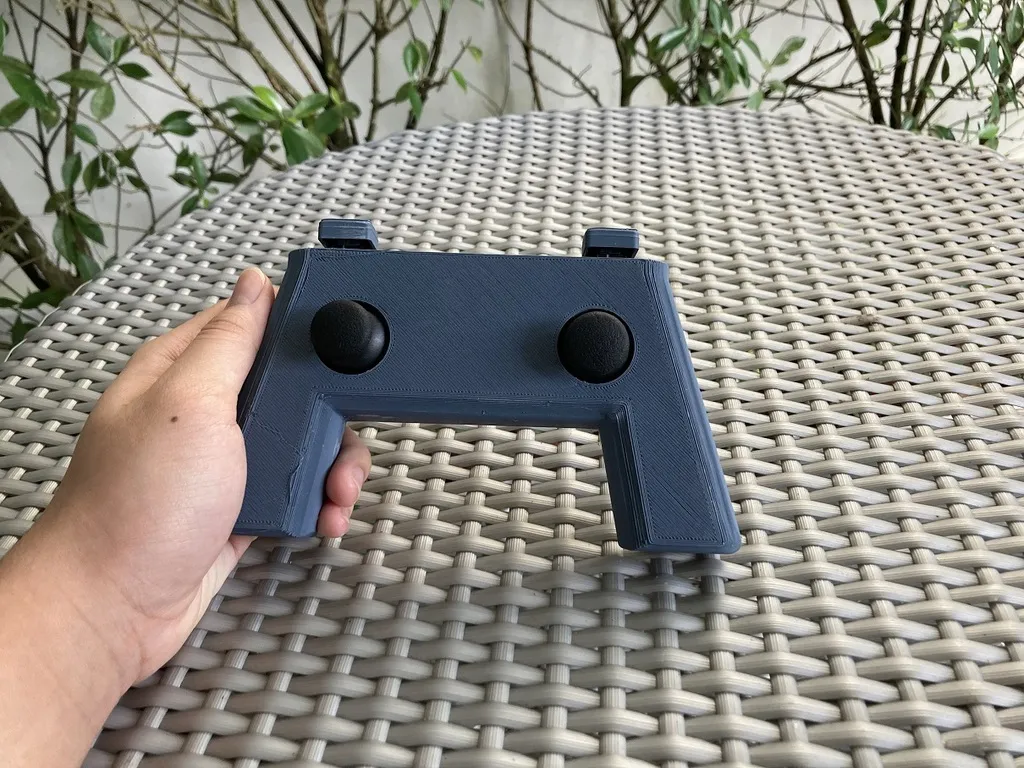

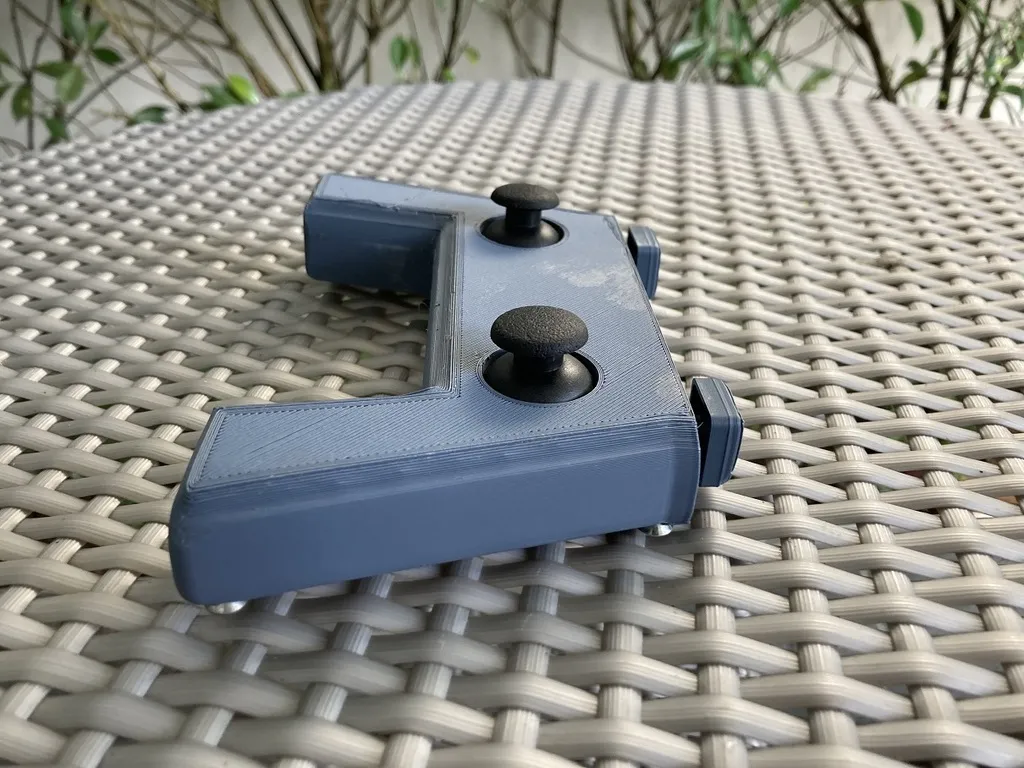

Nó sử dụng 2 công tắc bàn phím cơ học cho các nút kích hoạt bên trái và bên phải và 2 cần điều khiển cho các chức năng khác

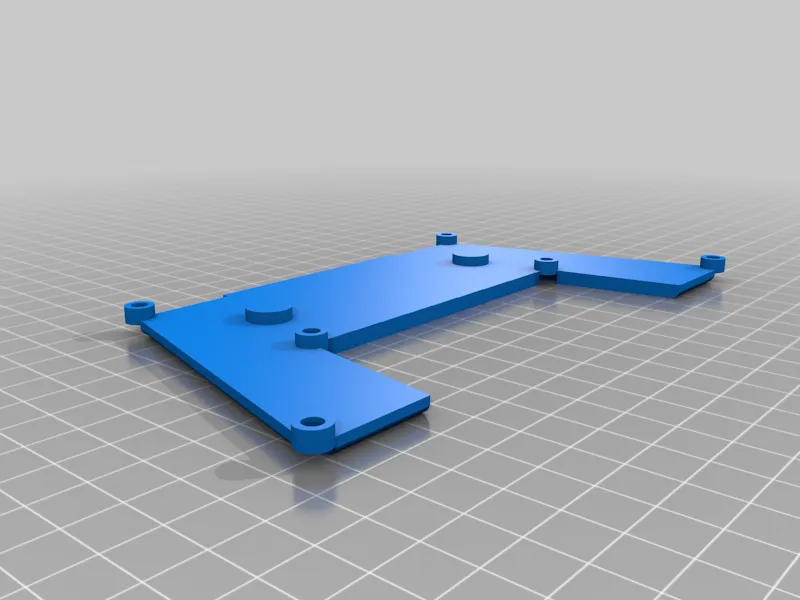

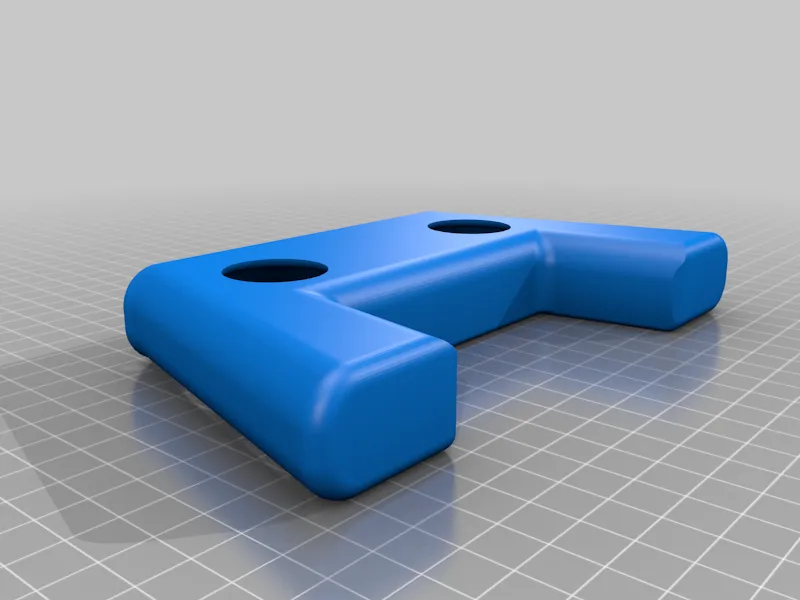

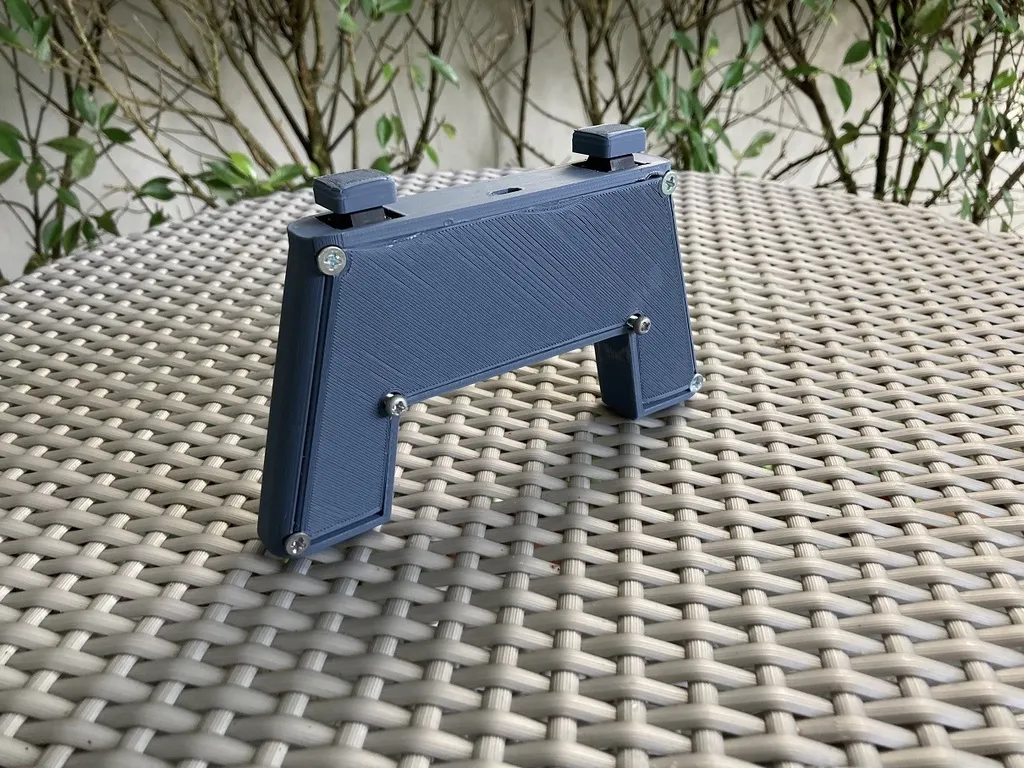

Các tệp STL đã tải lên hơi khác so với những gì được hiển thị trong ảnh vì chúng được cải tiến với ergonomics tốt hơn và khắc phục một số lỗi nhưng vẫn giữ nguyên hình dáng. Để lắp ráp vỏ bộ điều khiển trò chơi, bạn cần 6 vít m4 dài hơn 4mm và ngắn hơn 17mm

Bộ điều khiển được thiết kế để chứa Arduino pro micro được dán lên giá đỡ/bệ ở phía trước cổng usb trong khi các cần điều khiển nằm trên 2 cột tròn mà bạn cần căn chỉnh để phù hợp với các lỗ

Thông tin thêm có thể được tìm thấy trên trang web của tôi với hướng dẫn giúp bạn xây dựng nó:

Mã nguồn có trên github:

Tôi cũng đã làm một giá đỡ cho bộ điều khiển:
