Giá đỡ hàn - Tay thứ ba có đế nam châm

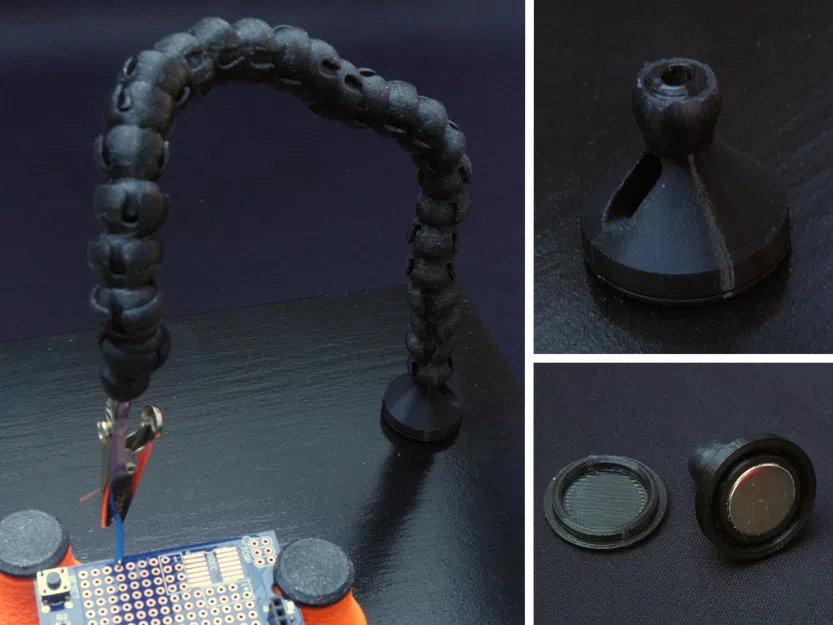

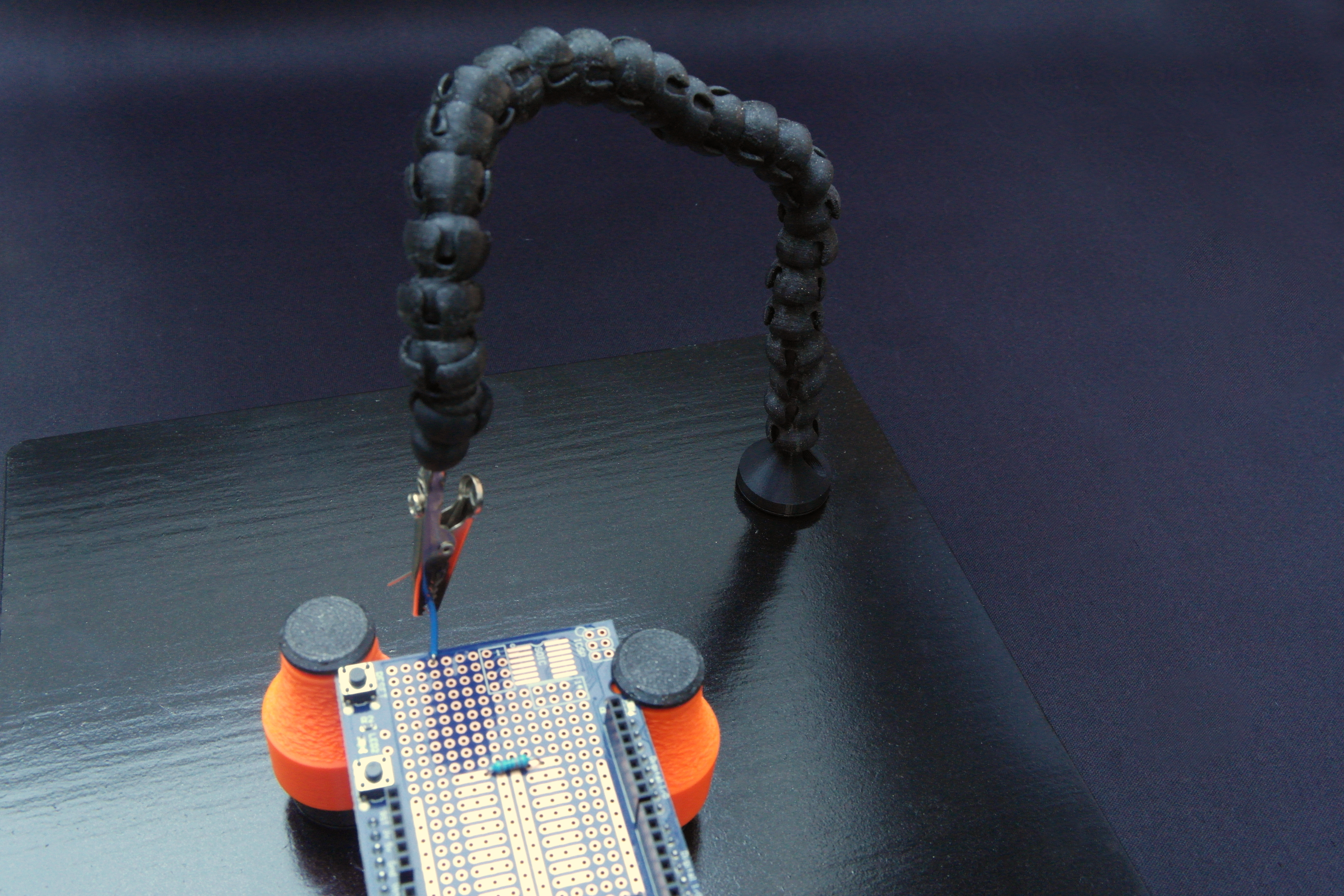

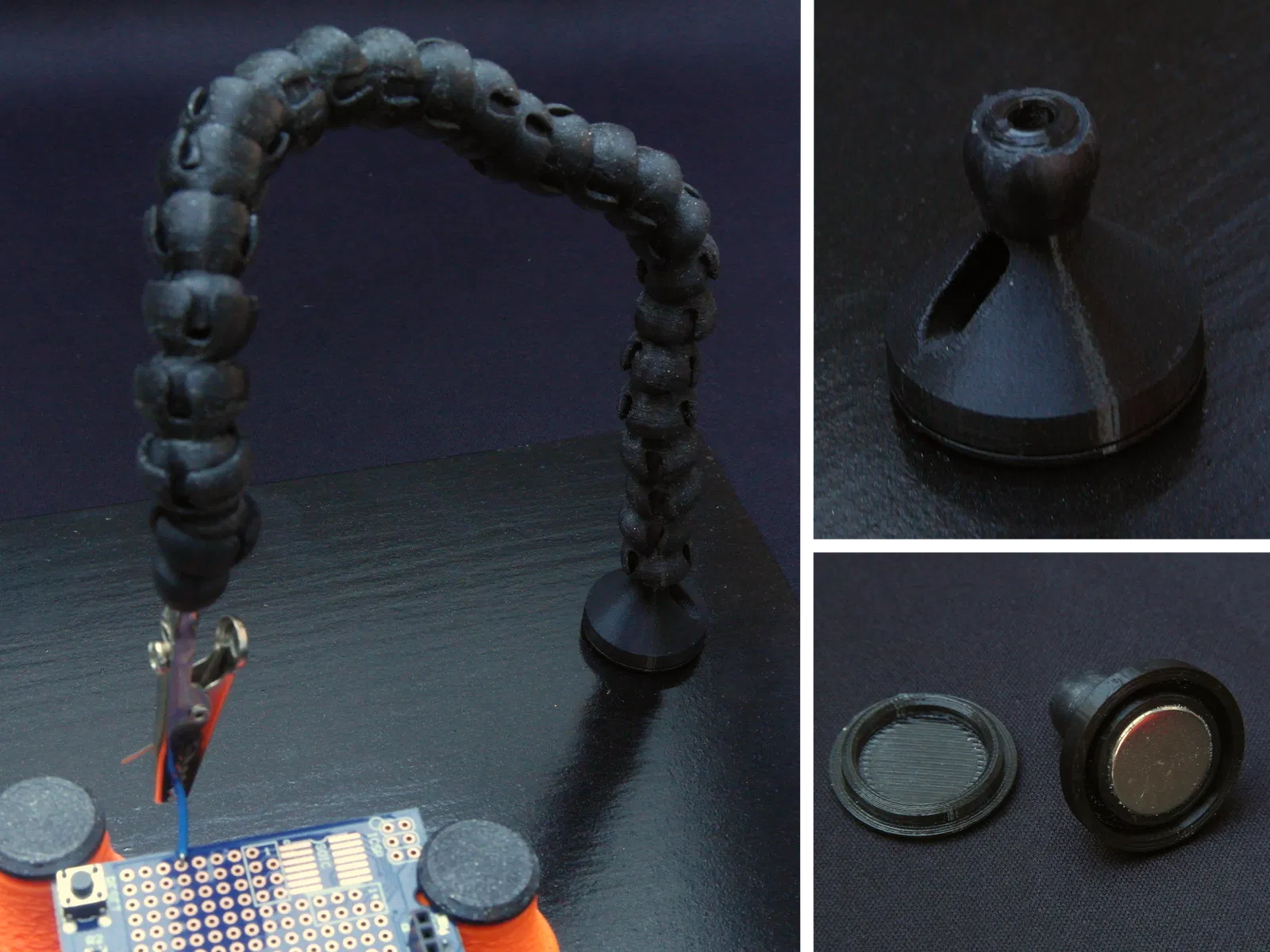

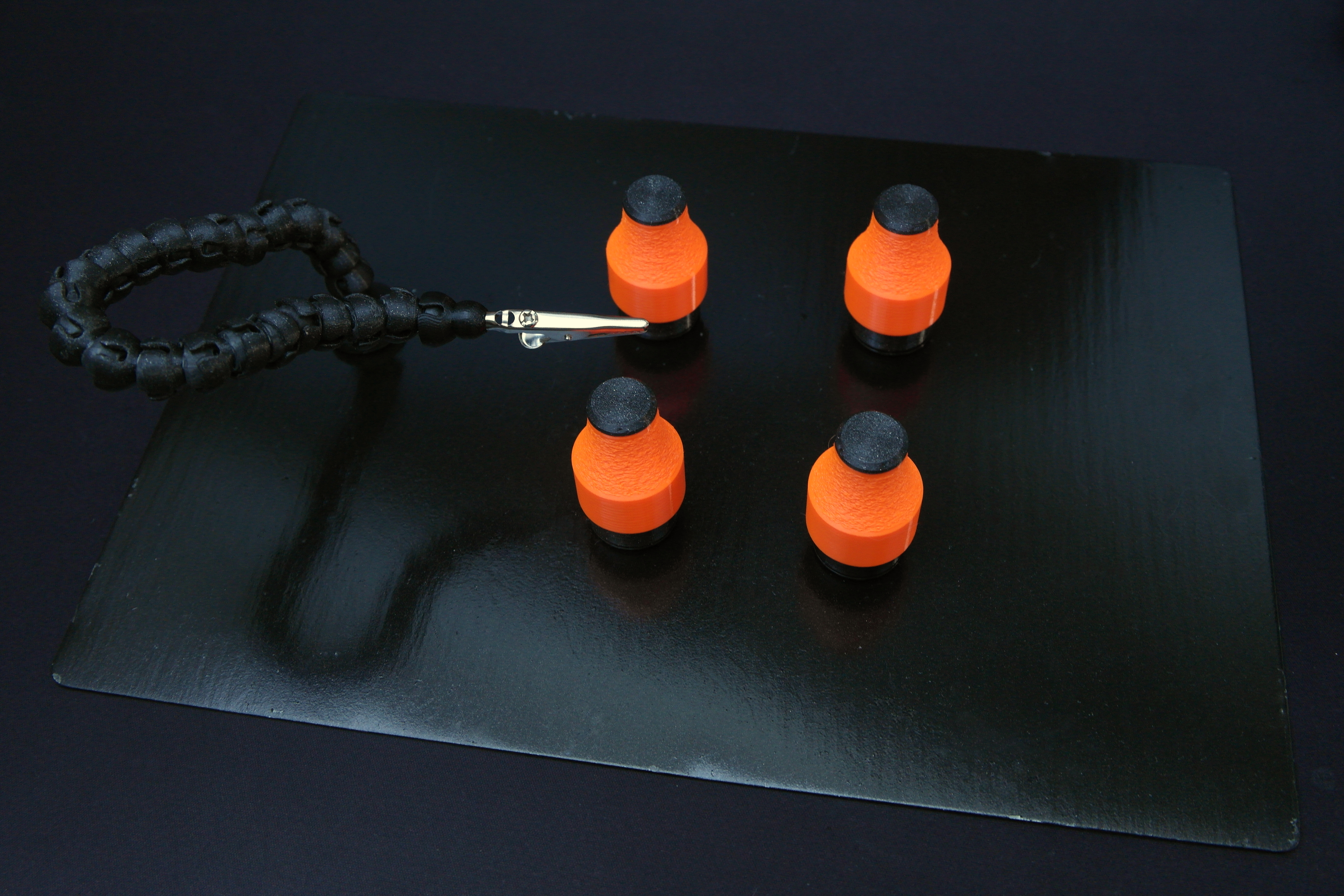

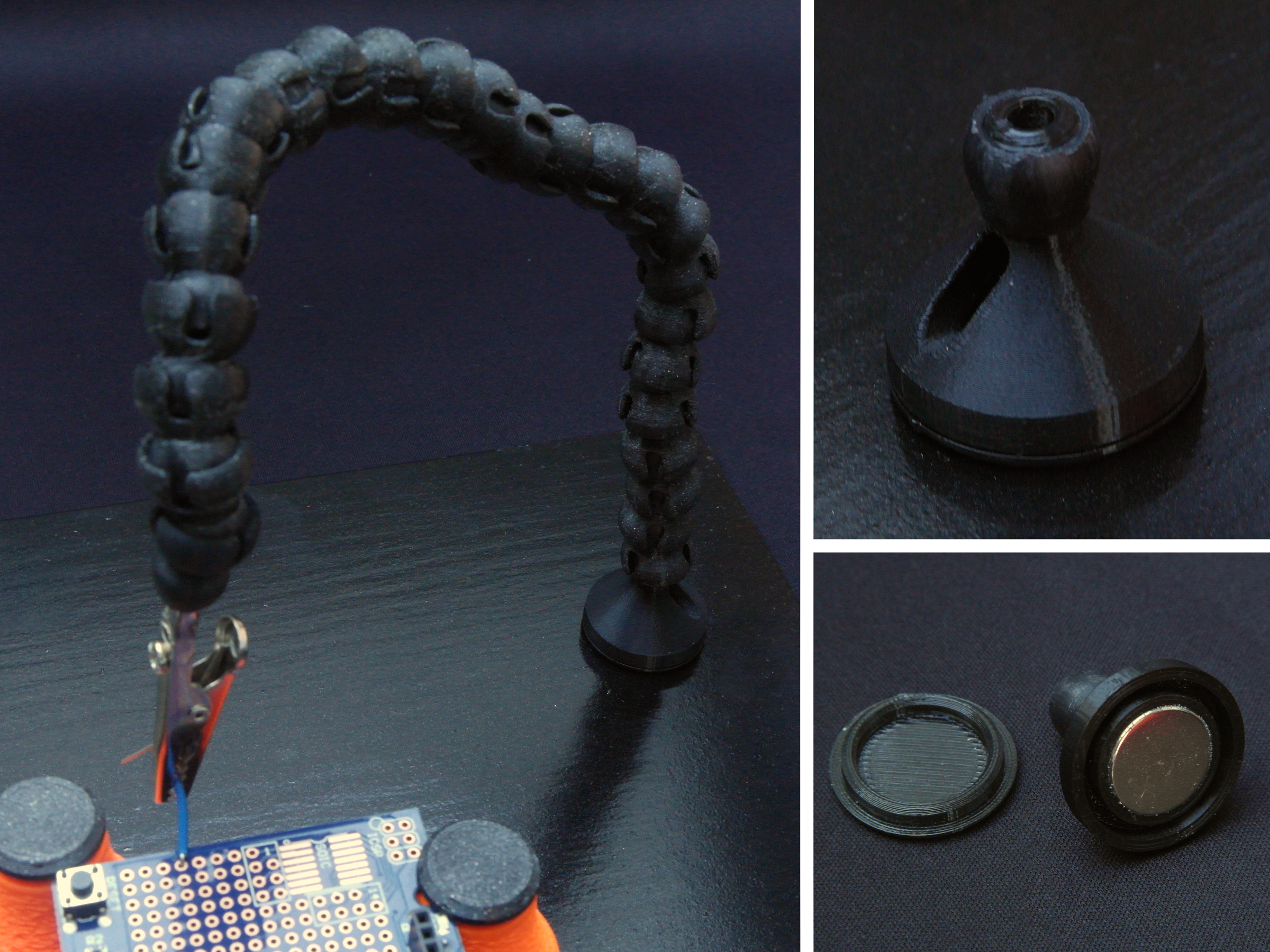

Cánh tay thứ ba linh hoạt này là phần mở rộng hoàn hảo cho . Cánh tay thật được làm bởi giufini từ hồ sơ Thingiverse của anh ấy. Bạn chắc chắn nên xem qua các thiết kế tuyệt vời của anh ấy. Vì tôi sử dụng một tấm kim loại làm đế cho trạm hàn, tôi đã thiết kế lại phần chân và chèn một nam châm vào đó. Tôi đã sử dụng kẹp cá sấu làm đầu. Đường kính của đầu là 5mm. Sau đó, tôi chỉ cần khoan một khớp, làm nóng đầu kẹp cá sấu và ấn nó vào. Tất nhiên, tất cả các đầu từ PCB Workstation của giufini cũng có thể được sử dụng. ### Cài đặt In và Lắp ráp: #### Các bộ phận: Vật liệu: PETG và Ninjaflex TPU Support: Không Tôi đã sử dụng BS_Joint_thick_coated.stl từ Thingiverse cho cánh tay. Tôi đã in cái này 25 lần. Nam châm đĩa Ø 15.0 x 3.0 mm - có thể giữ tới 2.9 kg #### Lắp ráp: Phần đầu của khớp nên được bọc bằng ống co nhiệt. Đường kính Ø: 9 mm, tỷ lệ co: 3:1 với keo đã hoạt động tốt với tôi. Make Magazine đã viết một bài báo về điều này. Chỉ cần ấn nam châm vào cánh tay đế. Và sau đó ấn cánh tay TPU_Base_Plate vào đế. Điều này đòi hỏi khá nhiều lực, nhưng nó sẽ giữ chặt mà không cần keo. pro tip: Nếu một khớp cứ bị lỏng, bạn có thể làm nóng "phần kẹp" bằng bật lửa và nhẹ nhàng ấn nó lại với nhau.
