Dây đai căng Z sync belt cho Ender 3v2 Neo

Tác giả Simon_987357

Lượt tải
70
Lượt thích
6
Lượt coi
556

File 1 70,4 KB

  • revised_tensioner_1765842617.stlSTL · 70,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#121062
Danh mục
Máy In 3D
Ngày đăng

Mô tả

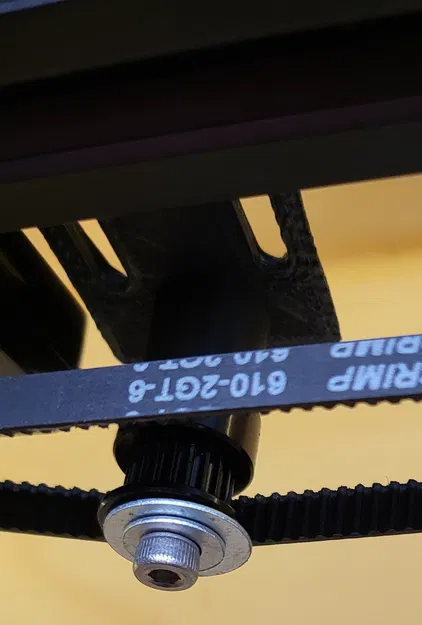

Tui có gắn thêm cái dây đai căng Z sync belt cho cái trục Z 2 motor của tui.

Tui thiết kế cái này để khớp với cái puly 20 răng có lỗ 8mm mà tui đã xài cho mấy con ốc Z.

Giống như con Ender 3 v2 Neo của tui, tui không gắn được mấy cái bộ ổn định trục Z vô mấy cái thanh đứng của khung, phải gắn vô cái dàn, nên mấy cái puly cho dây đai sync belt phải gắn phía dưới mấy cái bộ ổn định. Cái bộ căng này cho phép làm vậy.

Bạn cần:

  • 1 puly, có lỗ 8mm
  • 1 con ốc M4 x 40
  • 2 con ốc M4 x 10
  • 1 con đai ốc M4
  • 1 cái vòng đệm M4 rộng khoảng 15mm
  • 2 con T-nut M4

Tui in bằng Creality PLA-CF, để mặt phẳng xuống khay in và đổ 30% infill.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
70,4 KB
File lớn nhất
70,4 KB
