"DoveRail" - Hệ thống tổ chức đuôi én

Phiên bản 1:

"Gridfinity" của Zack Freedman đã truyền cảm hứng cho một cơn sốt tổ chức đồ in 3D. Mặc dù tôi rất thích Zack và hệ thống của anh ấy với tất cả sự "điên rồ của dân công nghệ", tôi lại không có xưởng làm việc, cũng như không có không gian trong văn phòng tại nhà cho một hệ thống tổ chức/lưu trữ đế phẳng. Tôi muốn tạo ra một hệ thống tổ chức trên bàn làm việc khác, kết hợp nhiều yếu tố tôi yêu thích ở Gridfinity. Các vật dụng đặt ở nơi dễ nhìn và dễ tiếp cận, đồng thời mang lại khả năng tùy chỉnh hệ thống vô tận, tất cả đều là những phẩm chất làm nên sự tuyệt vời của Gridfinity. Tuy nhiên, bằng cách chuyển sang kiểu gắn đuôi én, hệ thống tùy chỉnh tương tự được giữ lại; nhưng cũng giúp chuyển mọi thứ ra khỏi không gian làm việc phẳng hạn chế của tôi.

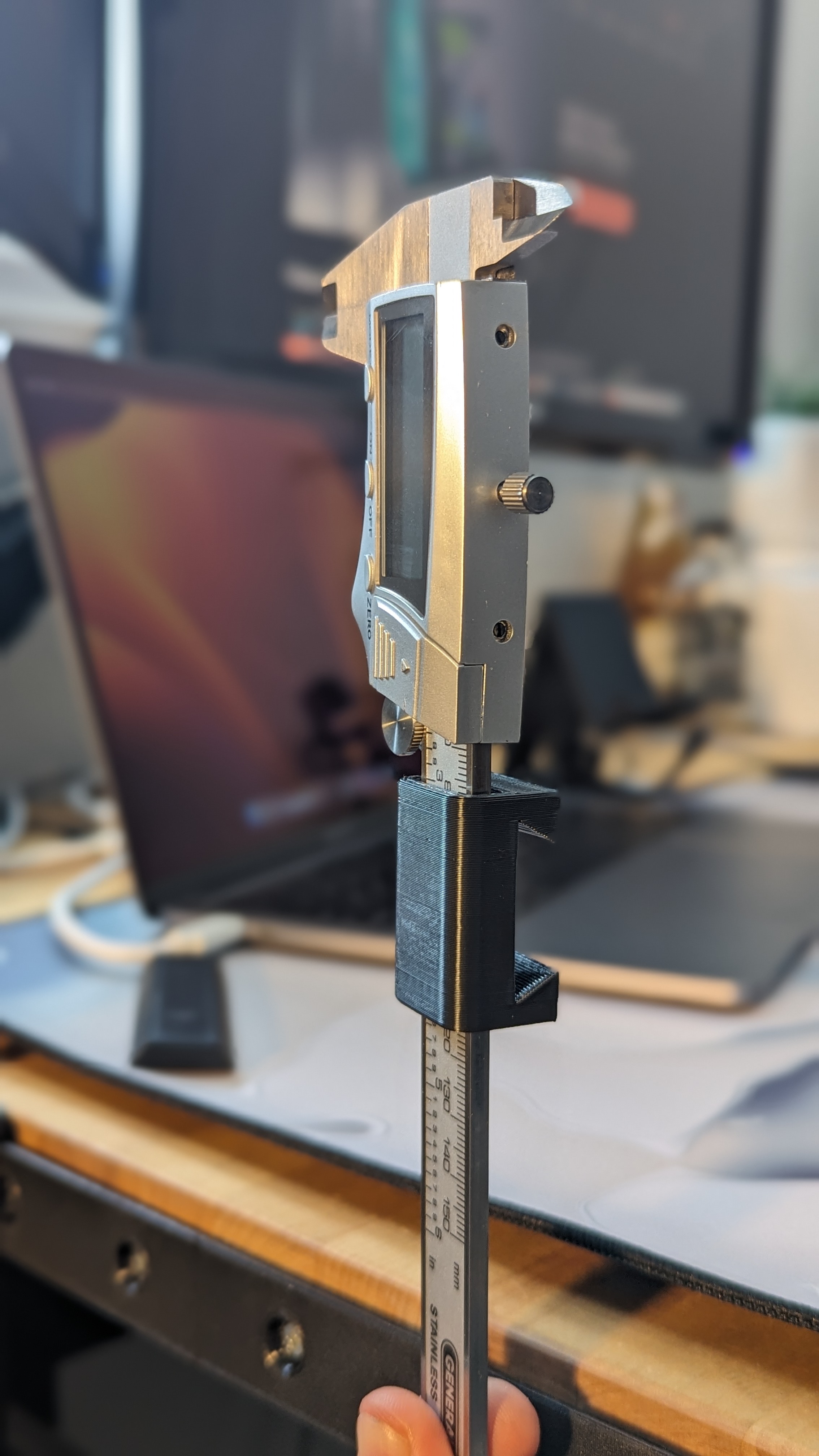

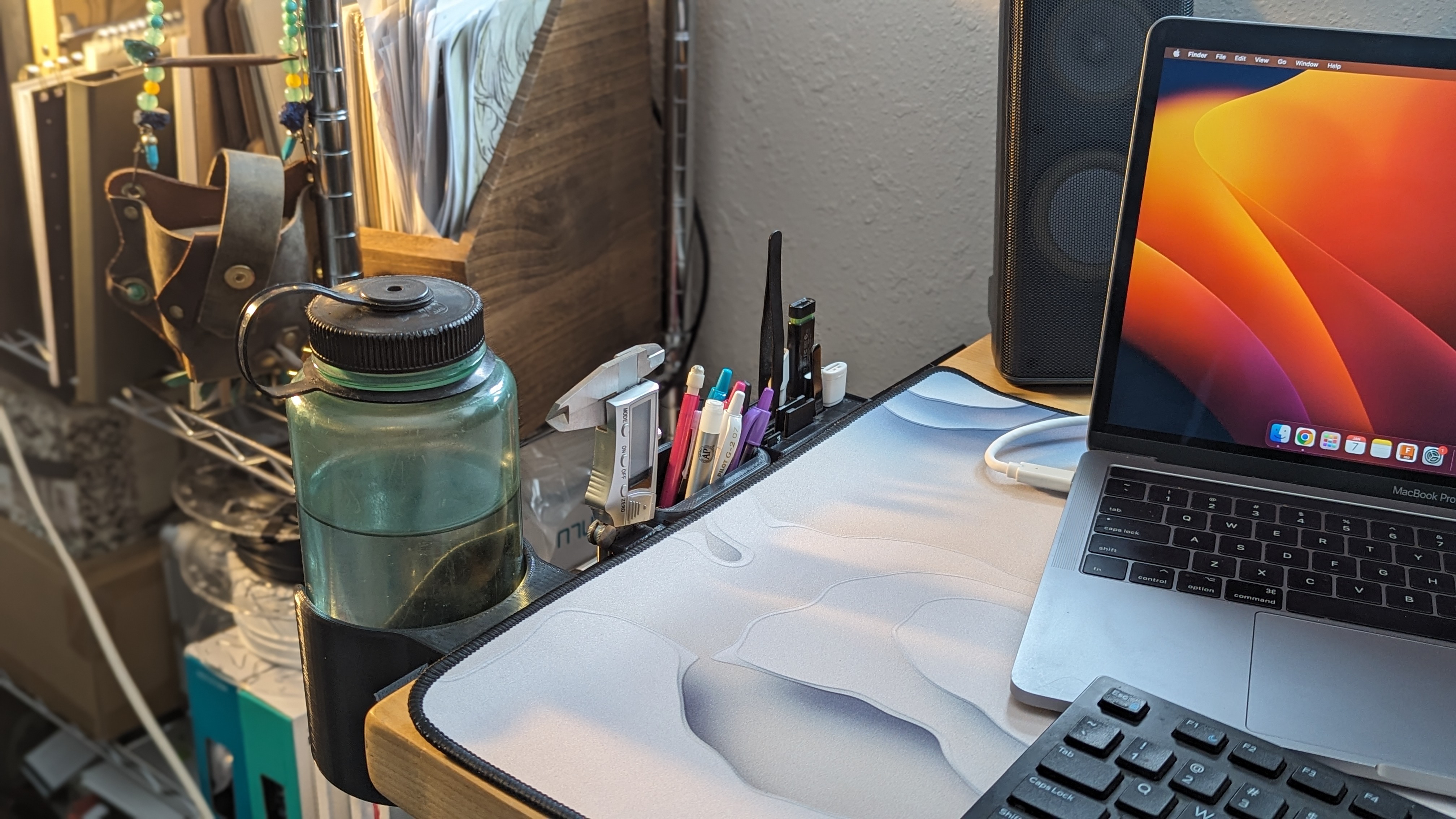

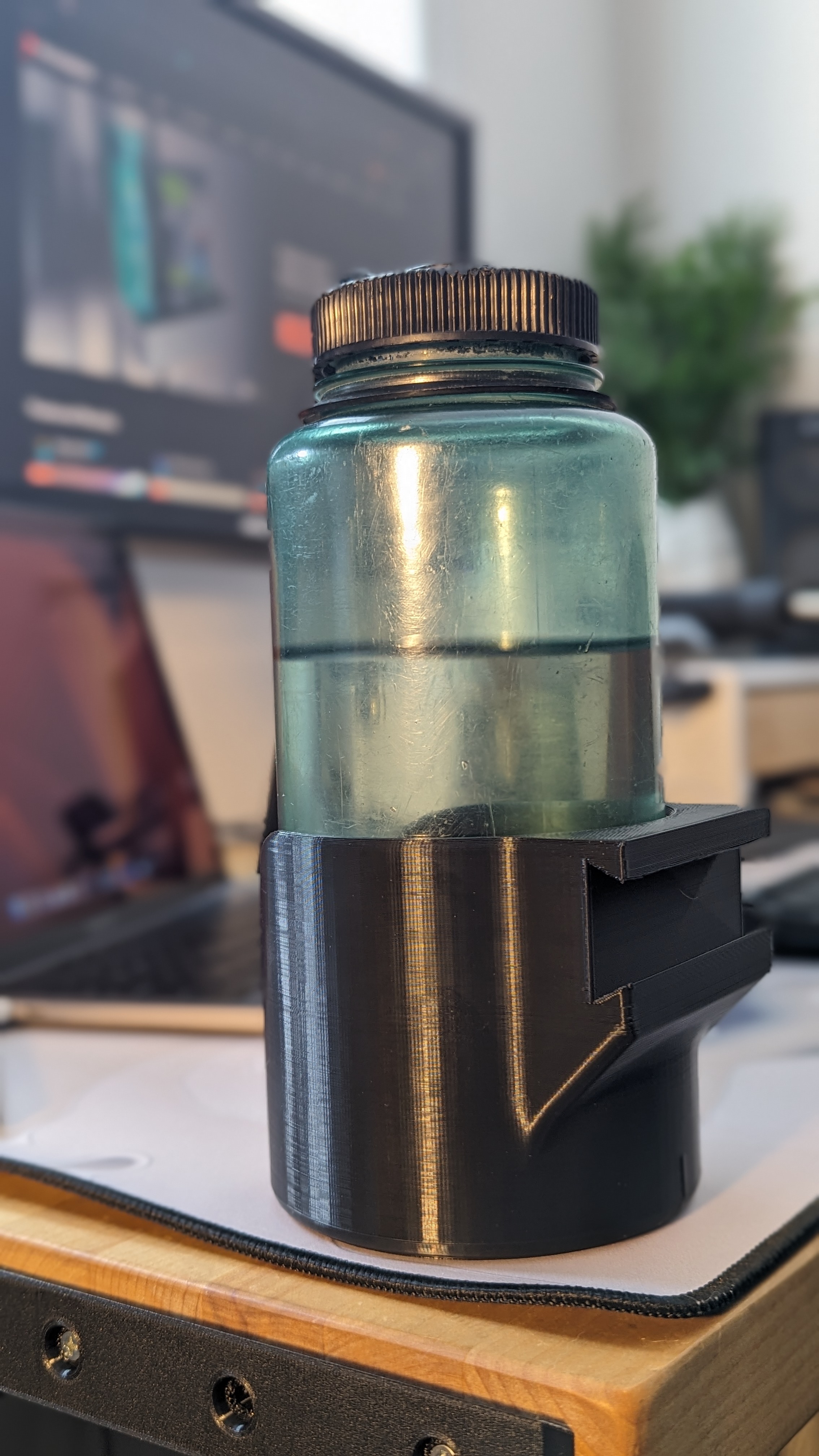

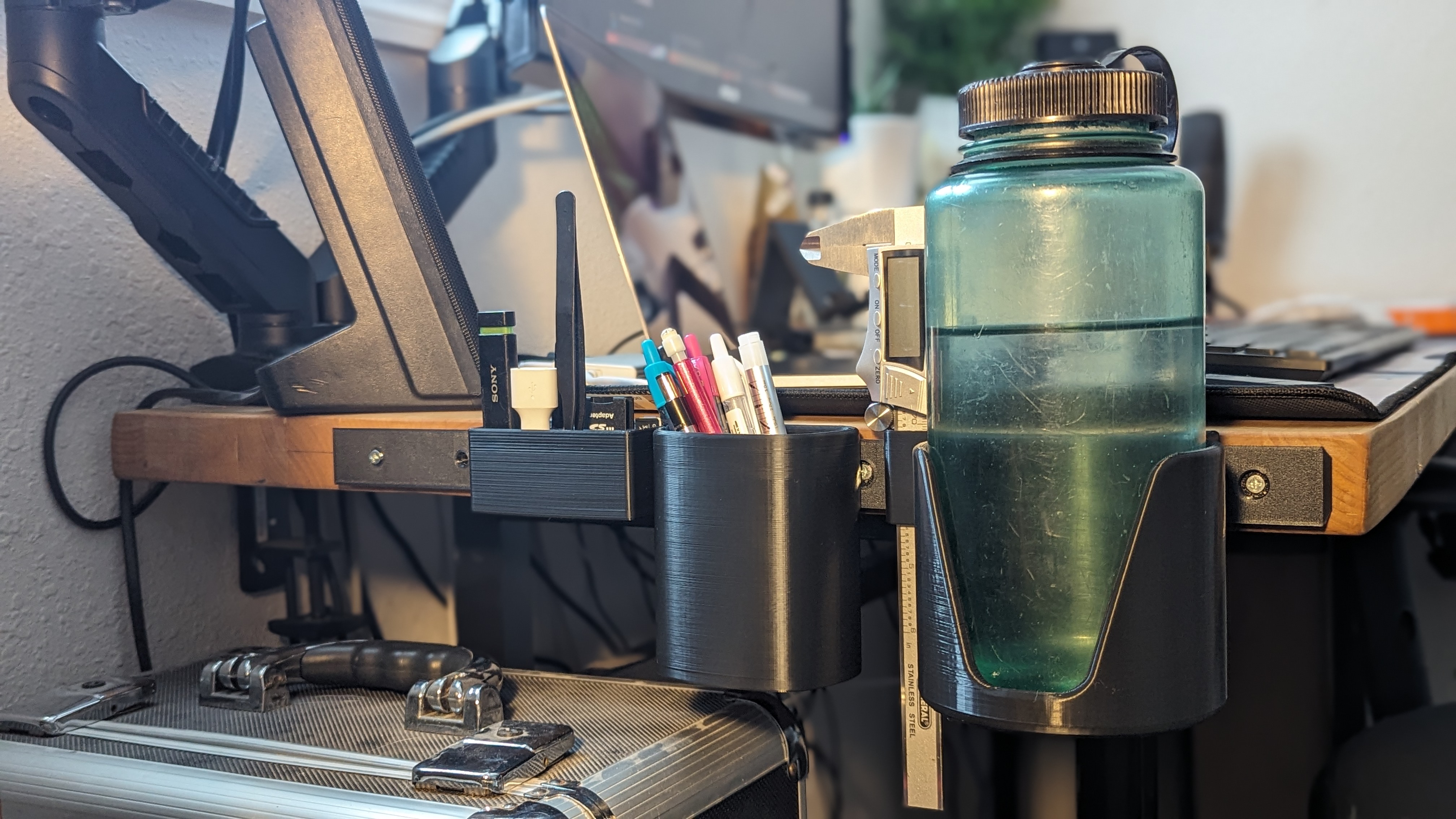

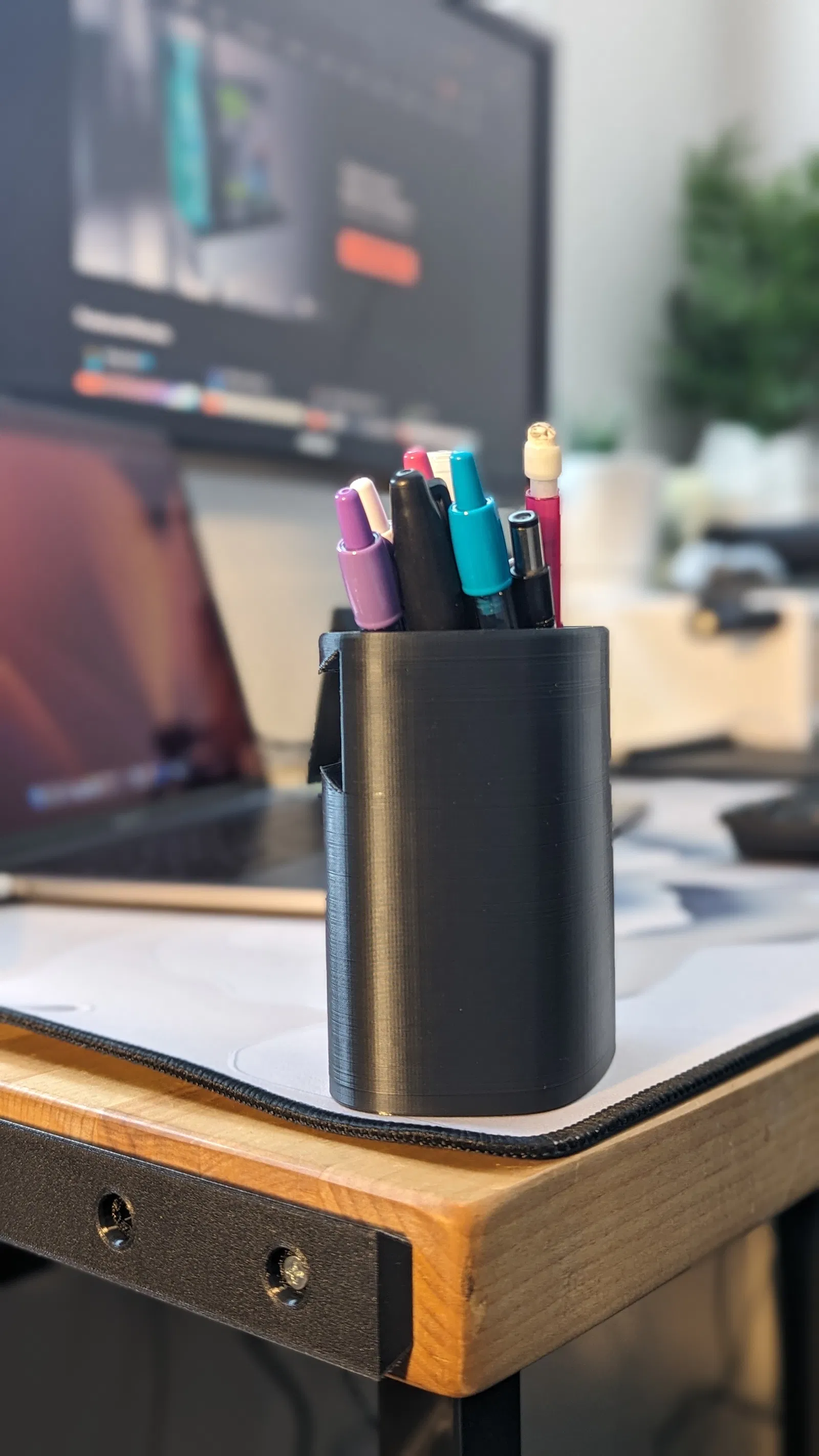

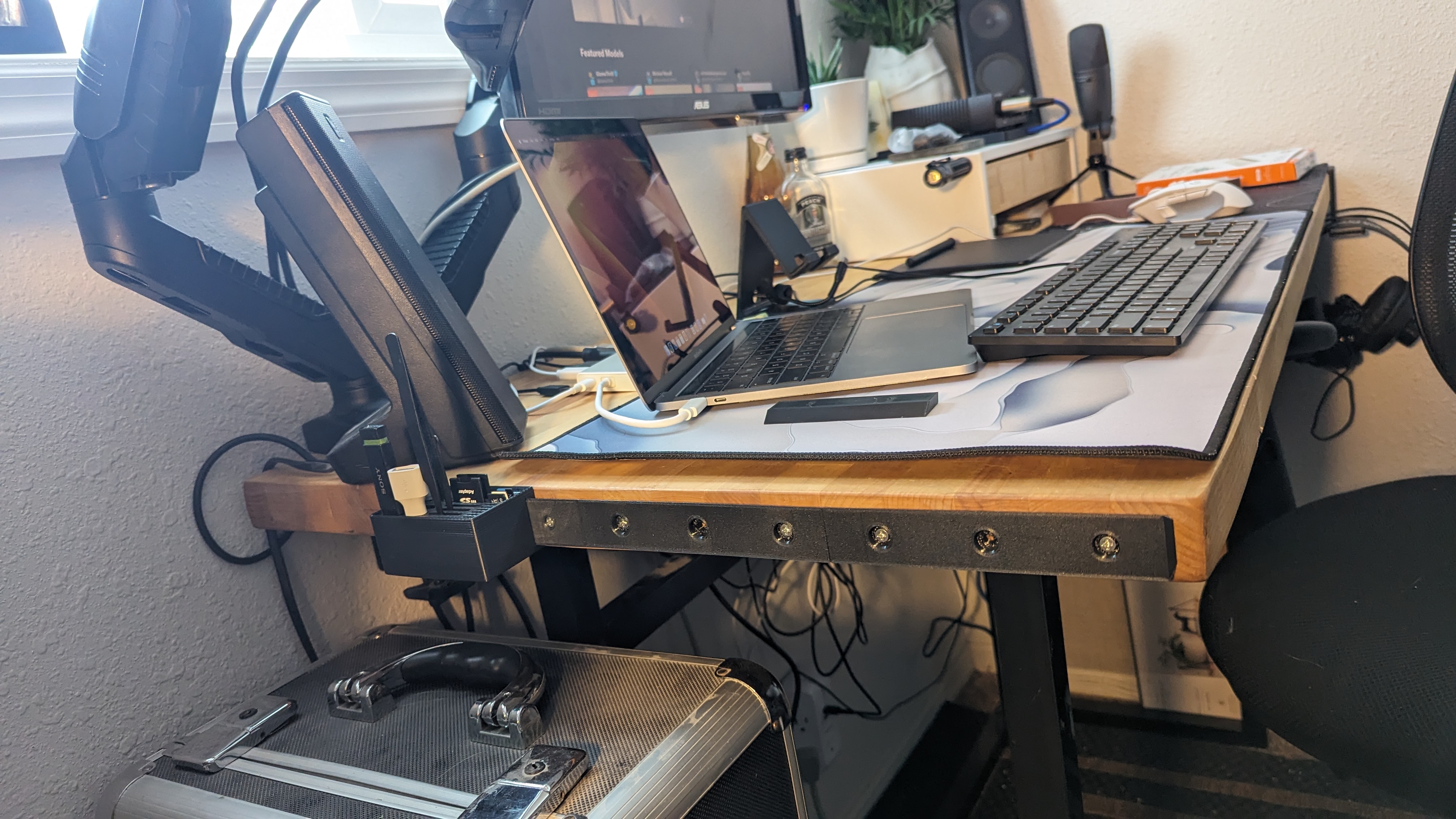

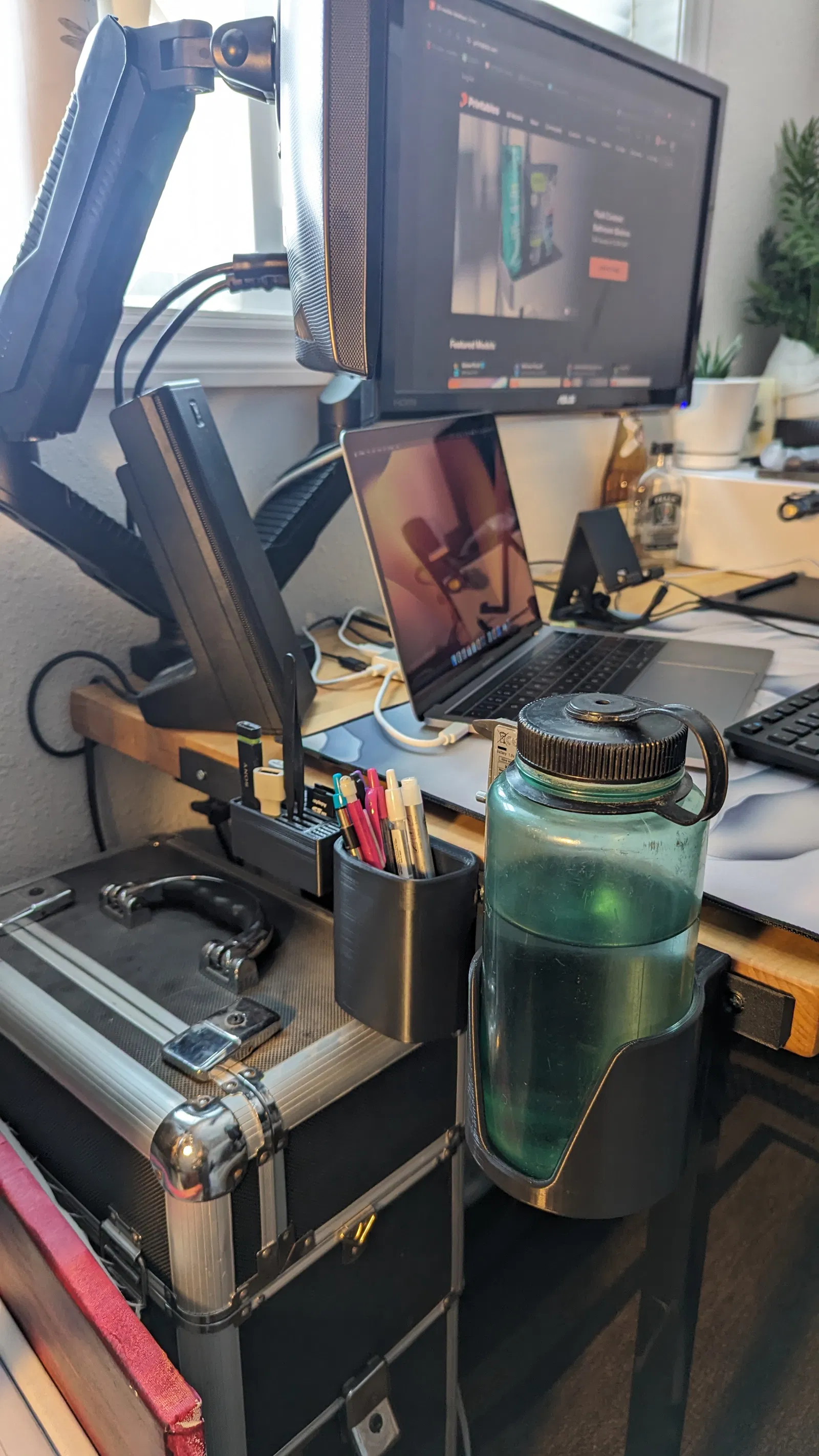

Hoàn cảnh của tôi có lẽ hơi kỳ lạ vì tôi đã tự đóng bàn làm việc của mình. Tôi có một mặt bàn gỗ nguyên khối để sửa đổi, và hiếm khi đặt bàn làm việc của mình vào góc phòng. Với khả năng tiếp cận một hoặc nhiều cạnh bàn làm việc, DoveRail cho phép tận dụng không gian vốn bị lãng phí. Mặc dù tôi có thể sử dụng phương pháp kẹp truyền thống, sự đơn giản của một vài lỗ và ốc vít giúp việc lắp đặt và ngoại hình rất gọn gàng. (Chưa kể việc mô hình hóa và in ấn đơn giản hơn nhiều)

Bây giờ đến vấn đề chính...

Đúng vậy, rất nhiều bản in này sẽ cần hỗ trợ...

Không may, hệ thống đuôi én hoặc thanh cài kiểu Pháp thường sẽ cần hỗ trợ. Tuy nhiên, bằng cách sử dụng các trụ hỗ trợ, tôi không gặp vấn đề gì với việc loại bỏ hỗ trợ hoặc các lỗi chất lượng in cuối cùng. Các khớp nối đuôi én in nhanh và sạch sẽ, nhưng nhiều bộ phận tổ chức yêu cầu phần trên của rãnh đuôi én phải được hỗ trợ. Mặc dù điều này có thể được khắc phục trong những trường hợp hạn chế, tôi thấy hầu hết các mô hình đều cần hỗ trợ cho cấu hình rãnh.

Hầu hết các bộ phận tổ chức của tôi, nếu không phải tất cả (tôi không nhớ cái nào, tôi đã bị choáng ngợp bởi sự điên rồ của Freedman), được in ở độ cao lớp .28mm. Điều này giúp tiết kiệm sợi nhựa và thời gian, nhưng người ta có thể đạt được kết quả tốt hơn nữa bằng cách giảm độ dày lớp.

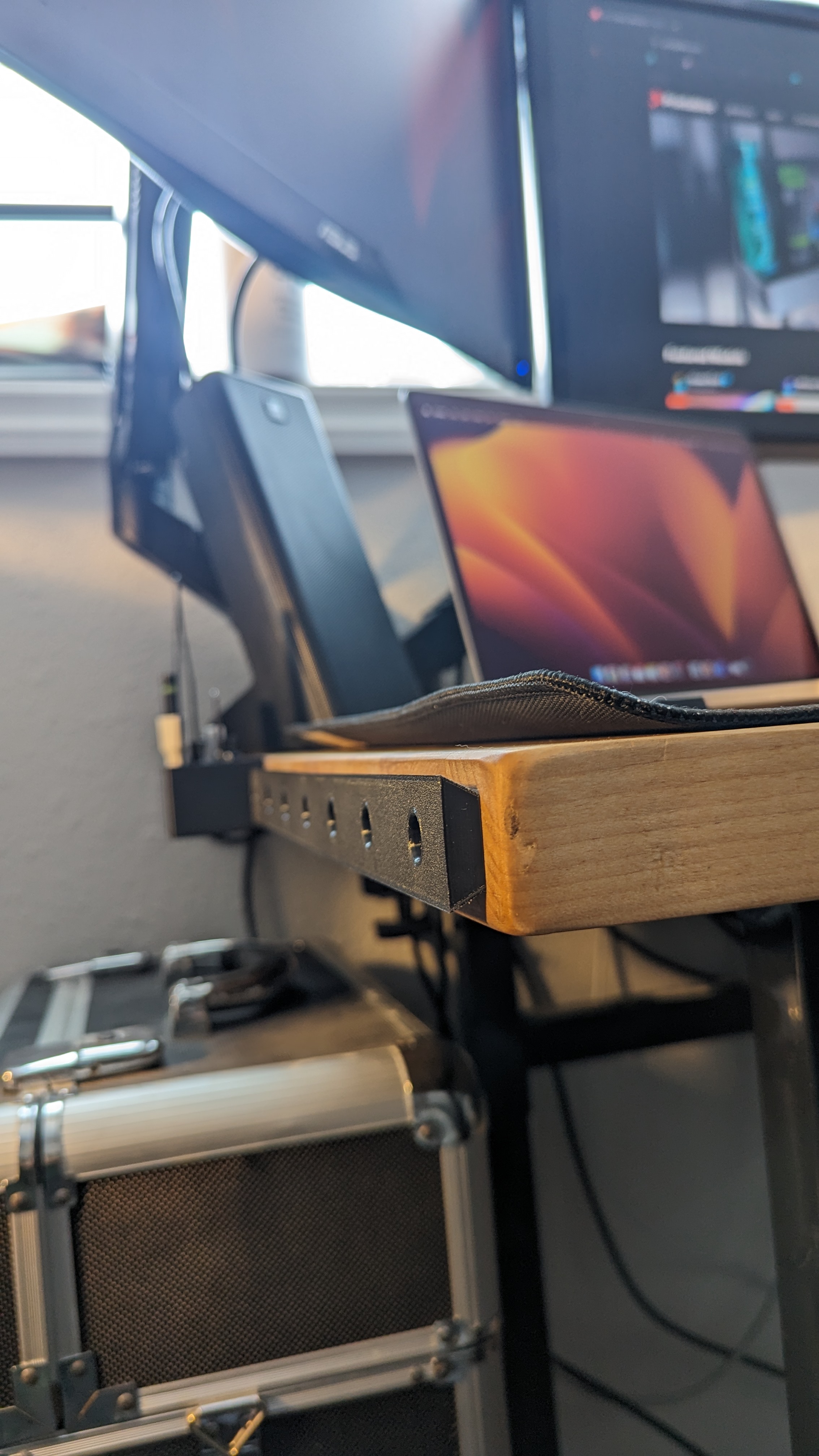

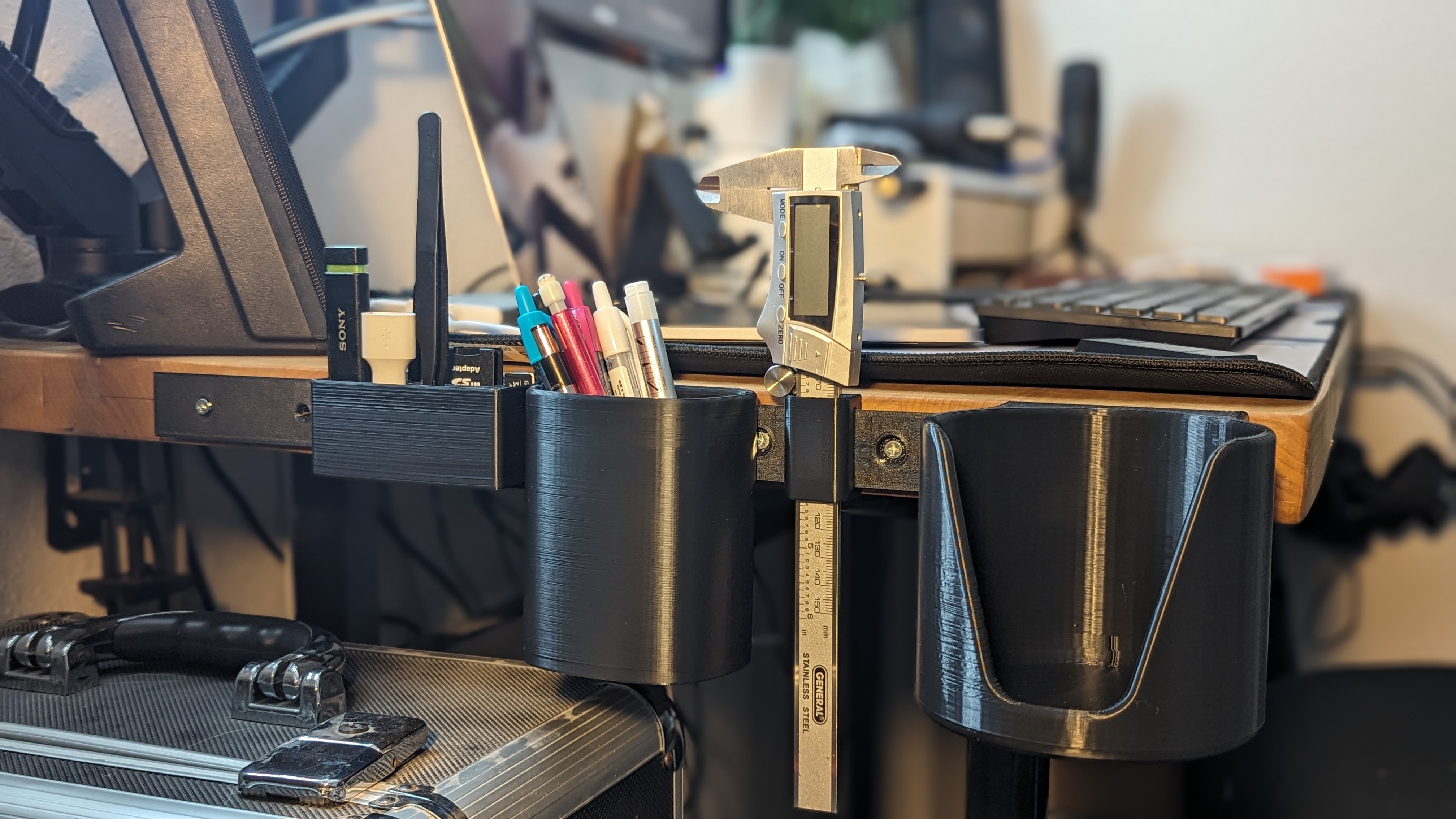

Các đoạn DoveRail dài 150mm, tất cả đều có các vị trí lắp đặt cách nhau 50mm. Mặc dù có thể không cần thiết phải sử dụng mọi lỗ, nhưng có thể đạt được khả năng chịu tải lớn hơn khi mọi lỗ đều được sử dụng.

Tôi đã sử dụng một vài vít thạch cao rất nhỏ để dễ dàng lắp ráp và tháo rời nếu cần. DoveRail không có điểm dừng cuối. Tôi đã thử ý tưởng mô hình hóa một điểm dừng, nhưng đơn giản là để lại một con ốc cuối cùng hơi nhô ra khỏi mặt đuôi én là đủ tốt với tôi.

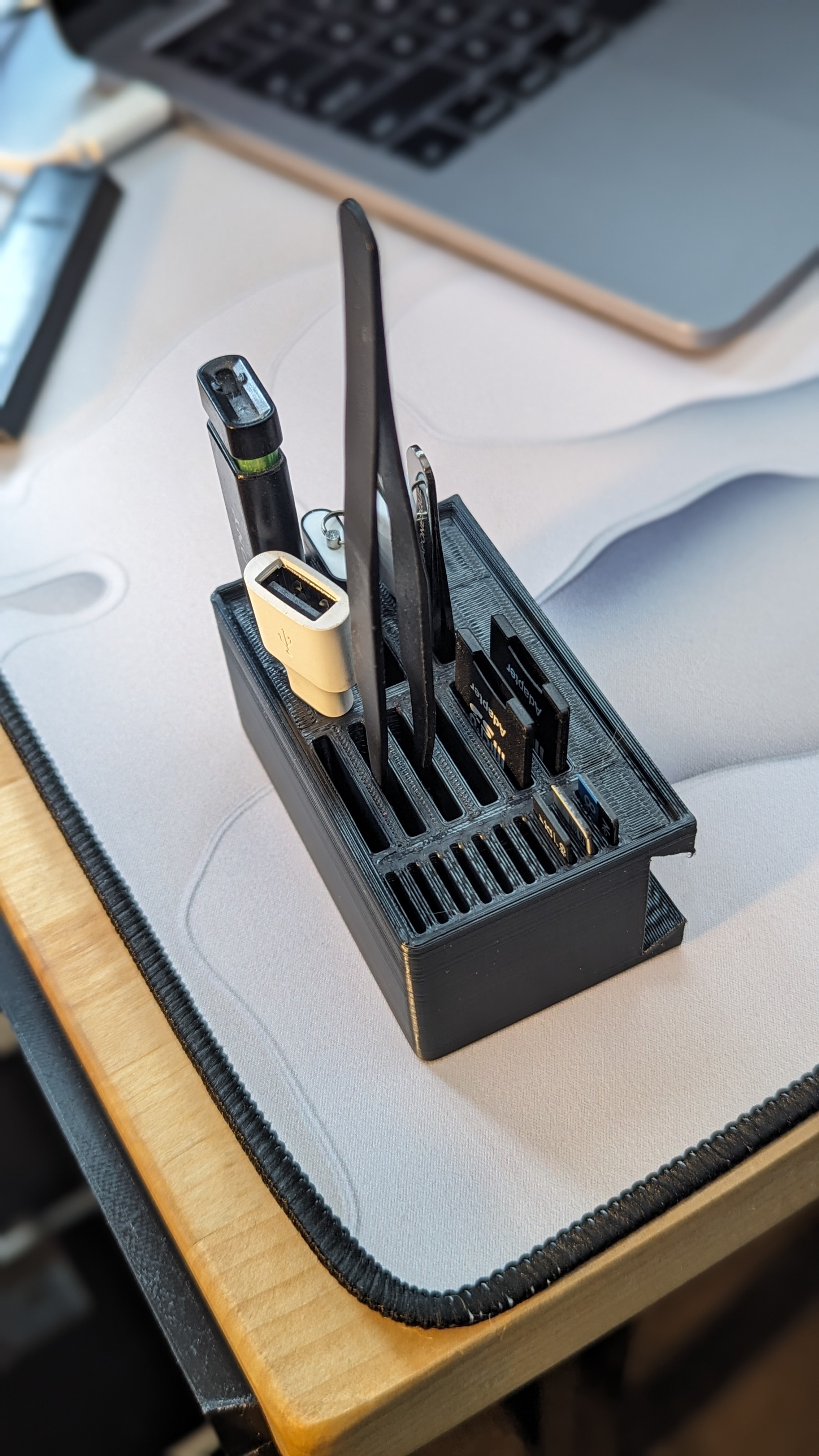

Đã có những thiết kế khác cho các bộ phận tổ chức khác đang được phát triển nhưng nếu bạn có bất kỳ ý tưởng nào khác hoặc bộ phận tổ chức cụ thể nào trong đầu, hãy cho tôi biết và tôi chắc chắn có thể bổ sung chúng. Hiện tại tất cả những điều này đều thuộc Phiên bản 1 nhưng khi các thiết kế khác được bổ sung, tôi sẽ cập nhật tương ứng.

Dưới đây là ảnh chụp "Container Cutout" cho bất kỳ bản phối lại nào trong tương lai. Kích thước rất nhiều và lộn xộn, nhưng... cái này lại tốn khá nhiều lần thử và sai để có được dung sai phù hợp. Tất cả các tệp STL đều nên hoạt động tốt với nhau, nhưng đối với bất kỳ ai muốn tạo bộ phận tổ chức của riêng mình, phần cắt này là dành cho bạn.

Cập nhật Phiên bản 2: 15/01/24

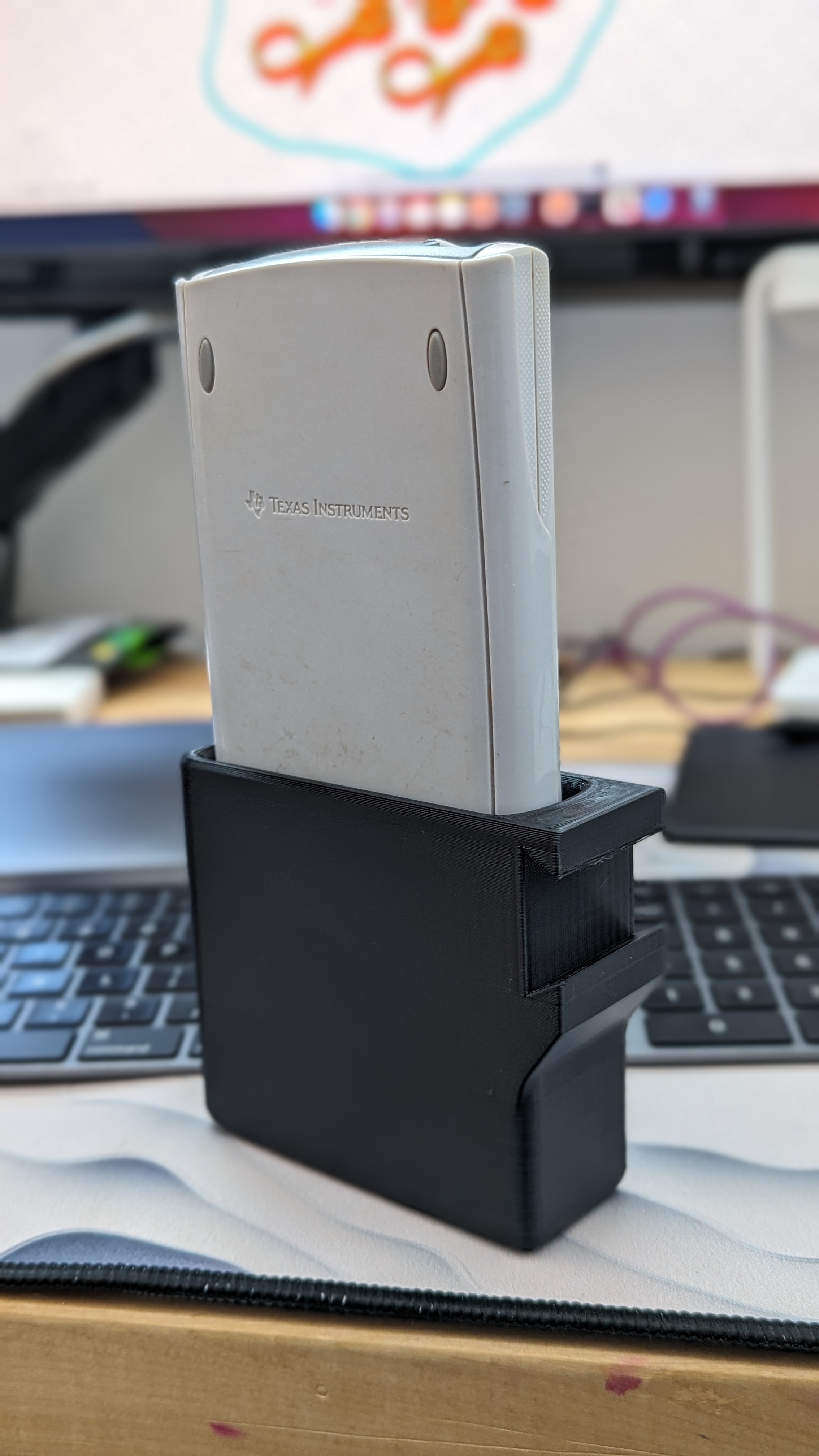

Đã thêm giá đỡ máy tính đồ họa TI-84 của tôi. Kích thước sẽ tương đối tiêu chuẩn cho hầu hết các máy tính, giá đỡ này có kích thước bên trong là: rộng 28mm và dài 90mm.
