Giá đỡ giấy vệ sinh chống mèo cưng

Tổng quan

Một trong mấy đứa mèo nhà mình khoái cái vụ giật giấy vệ sinh rồi chạy vòng vòng khắp nhà, nhiều khi kéo sập cả cuộn giấy đi theo. Để trị cái tật này, mình mới thiết kế cái giá đựng giấy chống mèo này. Nó xài cơ chế quay 3 mảnh, vừa tiện cho người lấy giấy, vừa làm tụi mèo hết hứng.

(Cái mẫu trong GIF trên là phiên bản cũ nha, mẫu của bạn làm ra nhìn sẽ hơi khác chút xíu nhưng cơ chế thì y chang)

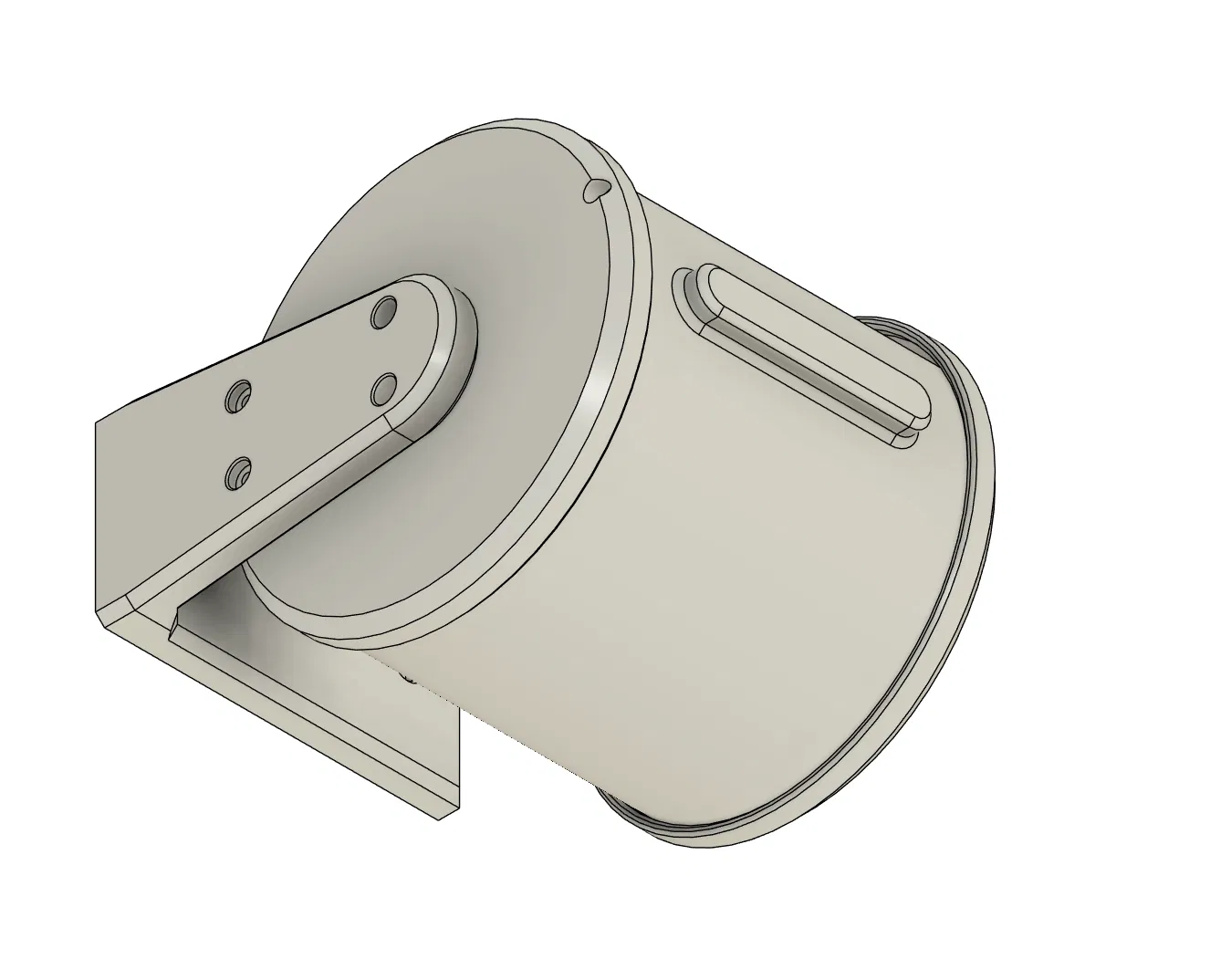

Cuộn giấy để vô trong và đặt lên cái stator.stl. Cái rotor.stl sẽ khớp vào rãnh ngoài của stator.stl, rồi mình xoay sao cho cái khe hở trên cả hai bộ phận thẳng hàng là có thể lấy giấy xài được.

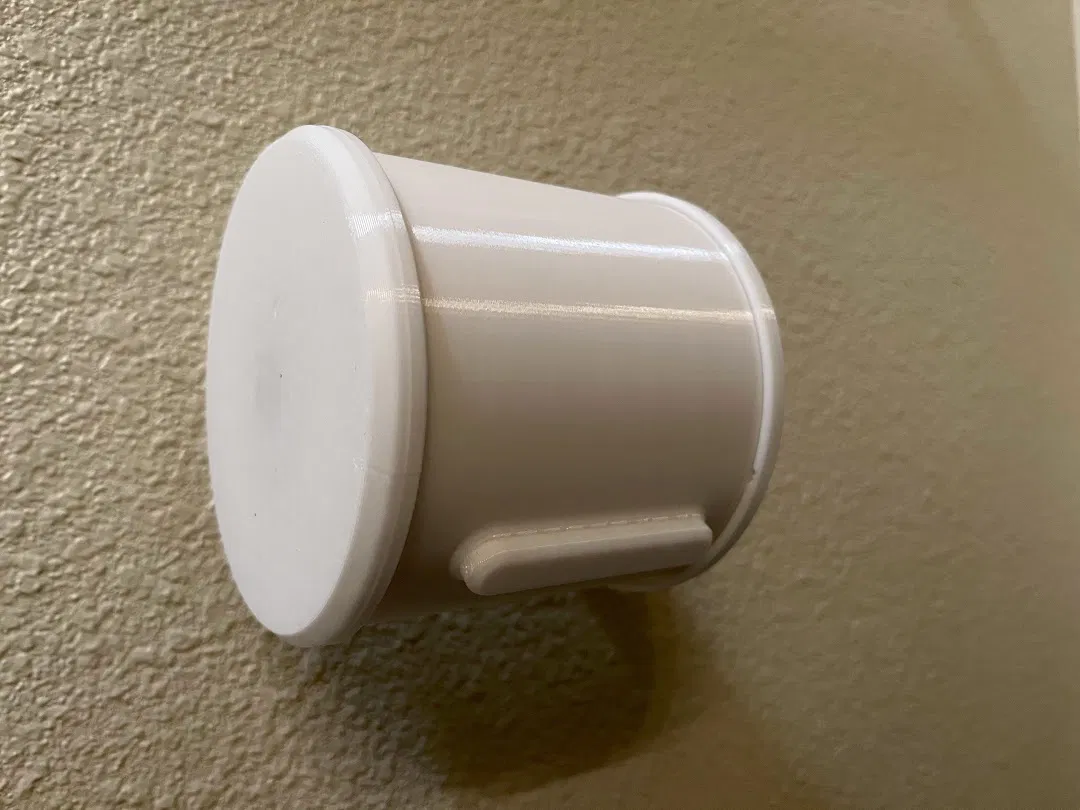

Video này quay cảnh mình lấy giấy vệ sinh sau khi lắp cái giá lên tường nè

Video này quay cảnh mình vặn cái nắp statorCap.stl ra để thay cuộn giấy mới, y như cách bạn vẫn làm thôi

Yêu cầu kích thước cuộn giấy

Cái giá này được thiết kế cho cuộn giấy loại Ultra soft của Trader Joe's. Mấy cuộn tiêu chuẩn khác chắc cũng xài được nhưng mình không có đảm bảo 100% nha. Chiều cao cuộn giấy khoảng ~100 mm và đường kính không quá ~60 mm là ổn.

In ấn

In tất cả các bộ phận đều không cần support đâu, nhưng nếu muốn cái tay cầm của rotor cho đẹp hơn thì có thể thêm support nhỏ vô. Mình có để sẵn file .3mf xuất từ OrcaSlicer, đã canh hướng sẵn sàng để in luôn.

Mình thấy xài 15% gyroid infill với 3 lớp tường là đủ cứng cáp để chống lại mấy con mèo lì lợm nhất rồi.

Các bộ phận được thiết kế với khoảng hở 0.2 mm, nên nhớ kiểm tra máy in của bạn có in chính xác không nha, để mấy bộ phận khớp với nhau mượt mà.

Hướng dẫn lắp đặt

1. Gắn cái lidPull.stl vào cái statorCap.stl bằng hai con vít tự khoan loại #6 (chắc bạn xài mấy loại vít khác cũng được, miễn sao vừa là được, mình có sẵn loại đó nên thiết kế theo).
2. Dùng cái wallMount.stl, đặt lên tường chỗ bạn muốn treo cái giá. Dùng bút chì đánh dấu lỗ vít. Khoan lỗ và gắn tắc kê nhựa tùy chọn vô tường (Mình thích loại này, có thể in ra luôn nè của Eric Cardinal). Sau đó bắt vít cái wallMount.stl vô tường.
3. Gắn cái stator.stl vô wallMount.stl bằng 4 con vít tự khoan #6 hoặc loại tương đương.
4. Đặt cuộn giấy vệ sinh lên cái stator.stl, rồi trượt cái rotor.stl vô, nhớ là cái cạnh dưới phải khớp vào rãnh nha.
5. Vặn cái statorCap.stl vô để đóng lại. Nhớ bôi một ít chất bôi trơn silicon loại mỏng thì cái ren sẽ chạy mượt hơn nhiều đó, tránh bị kẹt.

Lưu ý khác

• Trên cái stator có một cái lỗ khoét nhỏ, bạn có thể dùng để gắn bi chặn 5.5 mm để giữ cái rotor lại, nhưng mình thấy không cần thiết lắm. Mình để lại vậy thôi chứ không ảnh hưởng gì đến chức năng.
