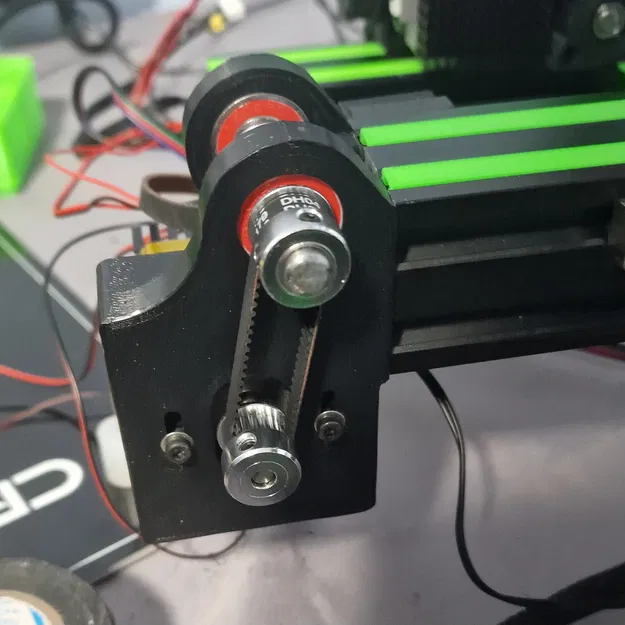

Đế động cơ trục Y hạ thấp cho Ender3 V2

Cái đế này xoay động cơ trục Y và hạ thấp nó xuống.

Tôi cũng đã làm thêm một cái đế để bạn có thể di chuyển công tắc giới hạn trục Y.

Cho phép sử dụng động cơ lớn hơn có tản nhiệt hoặc thậm chí quạt.

Nó có thể lắp vừa cho bất kỳ máy in nào có trục Y tương tự trên thanh nhôm định hình 4040.

Cái này yêu cầu bạn phải tháo tấm kim loại phía sau trên Ender 3 v2, vì vậy có lẽ chỉ phù hợp nếu bạn đã di chuyển bộ nguồn PSU đến nơi khác (tôi đặt bộ nguồn của mình bên ngoài vì tôi có khoang bao che).

Dây đai vòng kín có 69 răng (138mm), nhưng tôi nghĩ bạn có thể dùng loại 68 răng mà không gặp vấn đề gì.

Thanh kim loại dài khoảng 62mm và đường kính 8mm.

Tất cả các puly đều là loại 2GT 20 răng. Puly động cơ có đường kính 5mm và 2 cái trên thanh kim loại là 8mm.

Động cơ có thể hơi khó trượt vào khe, tốt nhất là bạn nên tháo puly dẫn động ra khỏi động cơ để làm việc này dễ dàng hơn.

Toàn bộ cái này được vẽ và đo đạc, chế tạo từ đầu, nhưng thiết kế bị ảnh hưởng nhiều (và ở một số chỗ sao chép trực tiếp) từ đế động cơ trong mod truyền động bằng dây đai của Kevinakasam (xem tại đây: https://kevinakasam.com/).

Chỉ có file STEP vì hầu hết các phần mềm cắt lớp (slicer) đều có thể xử lý trực tiếp các file này. File (kết hợp) chứa các mô hình như khi lắp ráp để bạn có thể thấy rõ bộ phận nào là gì.
