Giá đỡ quạt ZD-915

Tác giả Phenex_98019

Lượt tải
19
Lượt thích
1
Lượt coi
226

File 1 180,4 KB

  • Desolder_station_fan_grill_v3_1766004984.3mf3MF · 180,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#120849
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

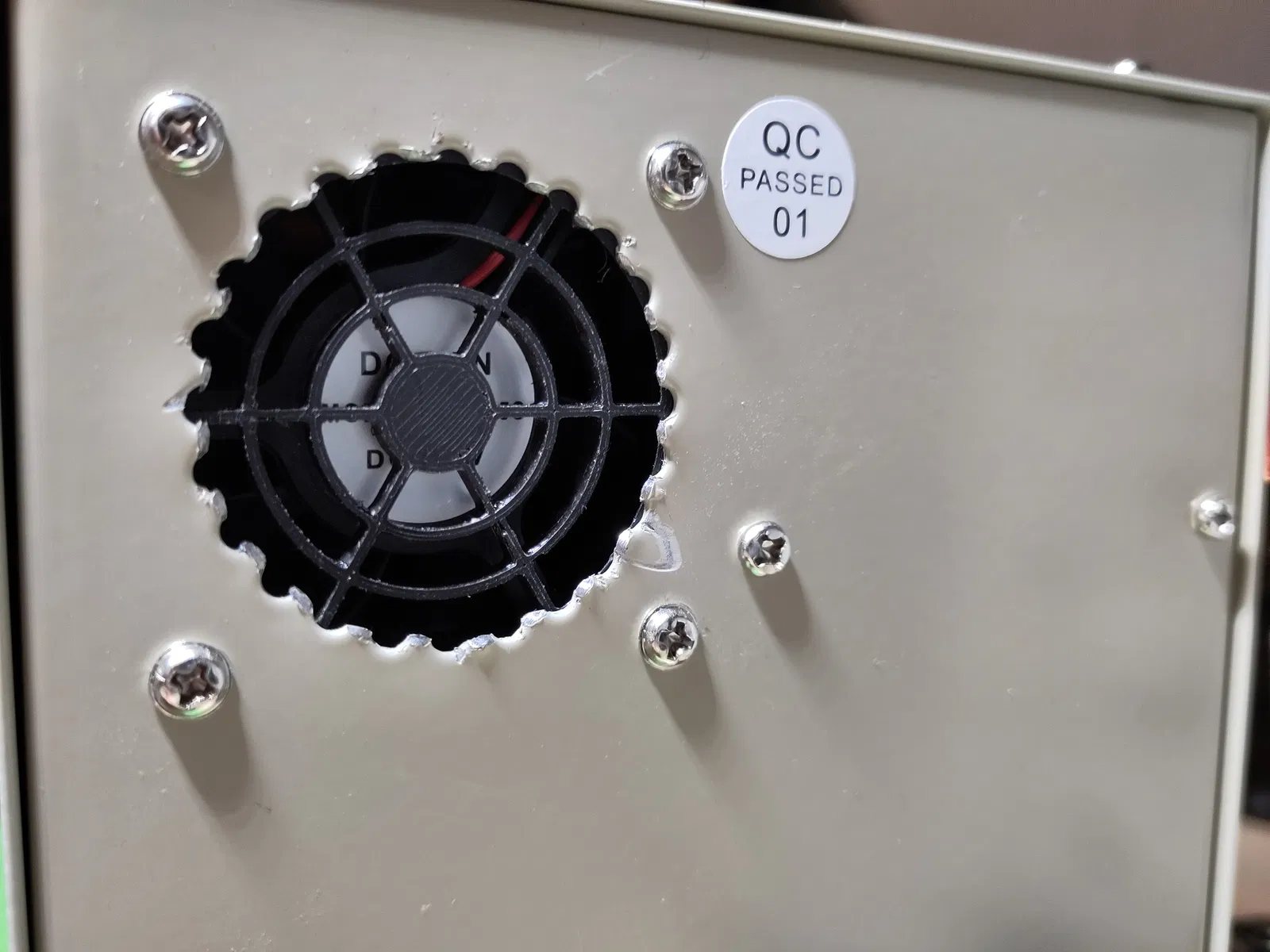

Con ZD-915 là một trạm hút thiếc tuyệt vời, mặc dù có vài điểm thiết kế chưa hoàn hảo. Chi tiết in 3D này cố gắng khắc phục một trong số đó. Cho phép quạt di chuyển nhiều không khí hơn bằng cách cung cấp một lỗ thông hơi không chỉ là vài lỗ nhỏ được dập trên vỏ kim loại.

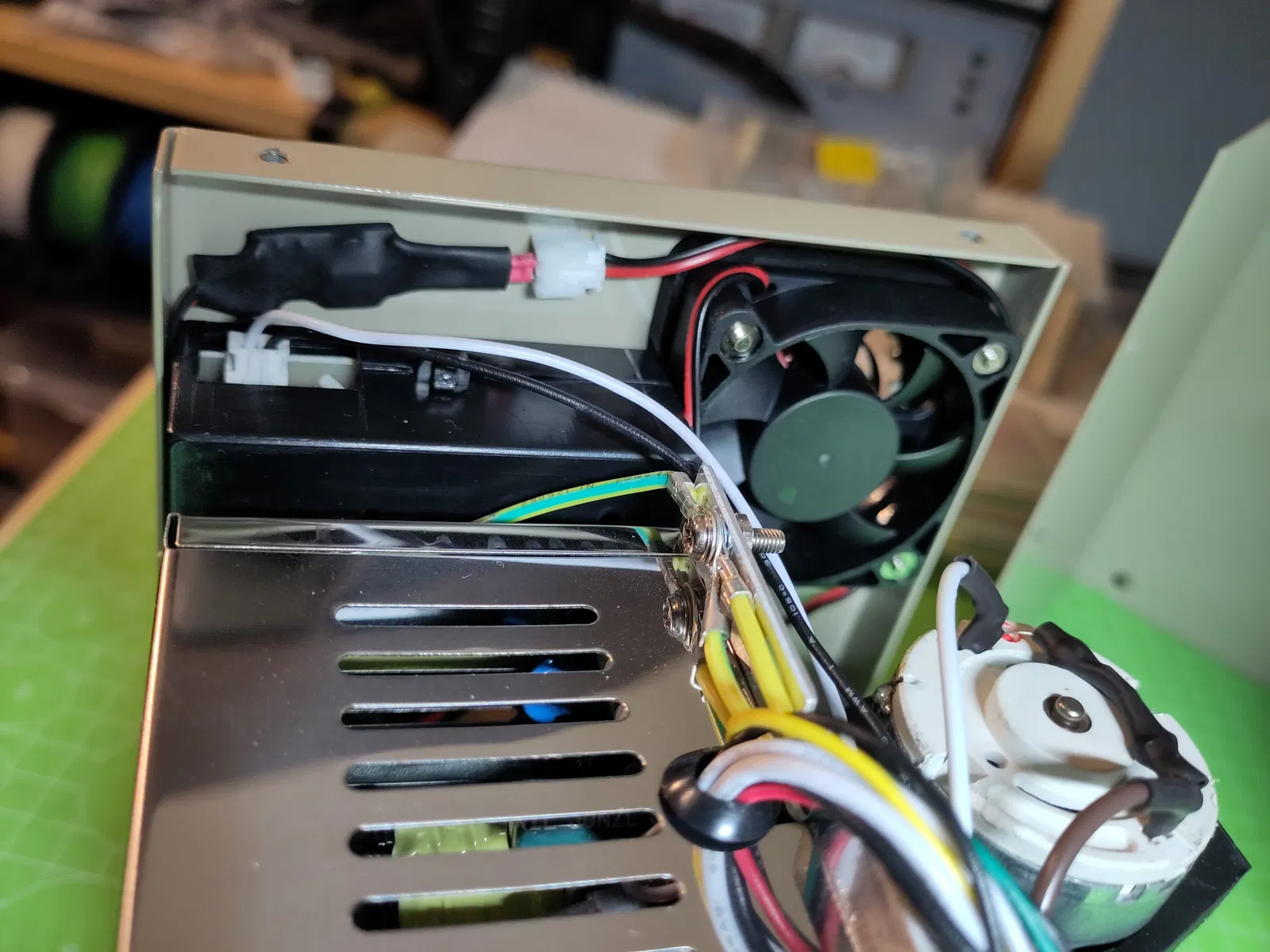

Quạt cũng được lắp "ngược", hút không khí bên ngoài vào thiết bị. Điều này hơi lạ, thông thường quạt được lắp để thổi không khí ra ngoài, điều này hiệu quả hơn. Nhưng có thể tôi sai, có lẽ các nhà thiết kế đã làm điều này vì một lý do nào đó? Ngoài ra, quạt bị quá tải đáng kể bởi điện áp được cung cấp. Nó được đánh giá ở mức 12V, nhưng lại nhận khoảng 18V, dẫn đến quay nhanh hơn nhiều, gây tiếng ồn lớn và có khả năng tác động tiêu cực đến tuổi thọ của nó.

Hướng dẫn lắp đặt:

  • Cắt bỏ phần lỗ thông hơi bằng cách sử dụng kìm cắt hai cạnh chắc chắn chẳng hạn. Tấm kim loại rất mềm, hãy thao tác xung quanh các lỗ dập "lỗ thông hơi" tạo thành.
  • Đừng quên làm sạch các cạnh sắc!
  • Lắp quạt cùng với chi tiết in 3D này. (tùy chọn: đảo ngược chiều của quạt. Điều này làm cho quạt thổi không khí ra ngoài thay vì hút vào, tôi tin rằng sẽ làm mát hiệu quả hơn)
  • Lắp mô-đun chuyển đổi buck (hạ áp) giữa nguồn điện và quạt. Điều chỉnh đầu ra của nó xuống khoảng 12V. Lắp nó ở đâu đó và đảm bảo nó không thể gây đoản mạch trong tương lai! Ống co nhiệt là một phương pháp tốt, đừng dán nó ở đâu đó bằng keo nóng! Các mô-đun này tạo ra nhiệt có thể làm chảy keo.
  • Đóng mọi thứ lại. Lưu ý rằng các vít nối với mặt trước bằng nhựa có ren dài hơn một chút!
  • Tận hưởng hoạt động êm ái hơn :)
