F3D
K̀m Kẹp PCB 1
K̀m Kẹp PCB 1
1 / 2

2 hình

DIY

K̀m Kẹp PCB

Tác giả Kabacis_332837

Lượt tải
118
Lượt thích
36
Lượt coi
1.555
Bản remix
1
Tải tất cả (.zip)· 4 file · 366,4 KB· 366,4 KB

File 4 366,4 KB

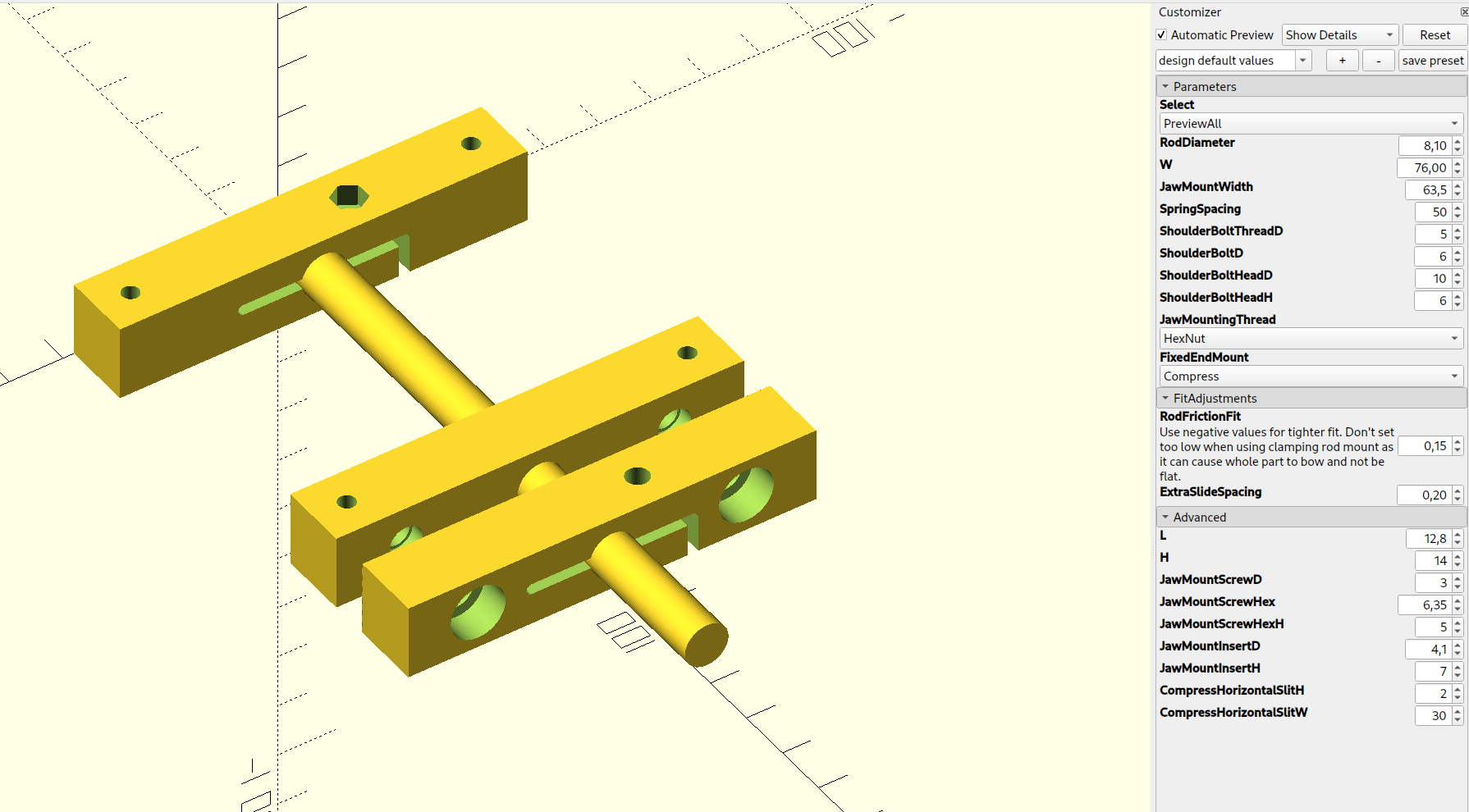

  • pcbvise_1766004984.scadSCAD · 4 KB
  • fixed_end_1766004985.stlSTL · 109,5 KB
  • moving_part_1766004986.stlSTL · 137,2 KB
  • adjustable_end_1766004987.stlSTL · 115,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#120842
Danh mục
DIY
Ngày đăng

Mô tả

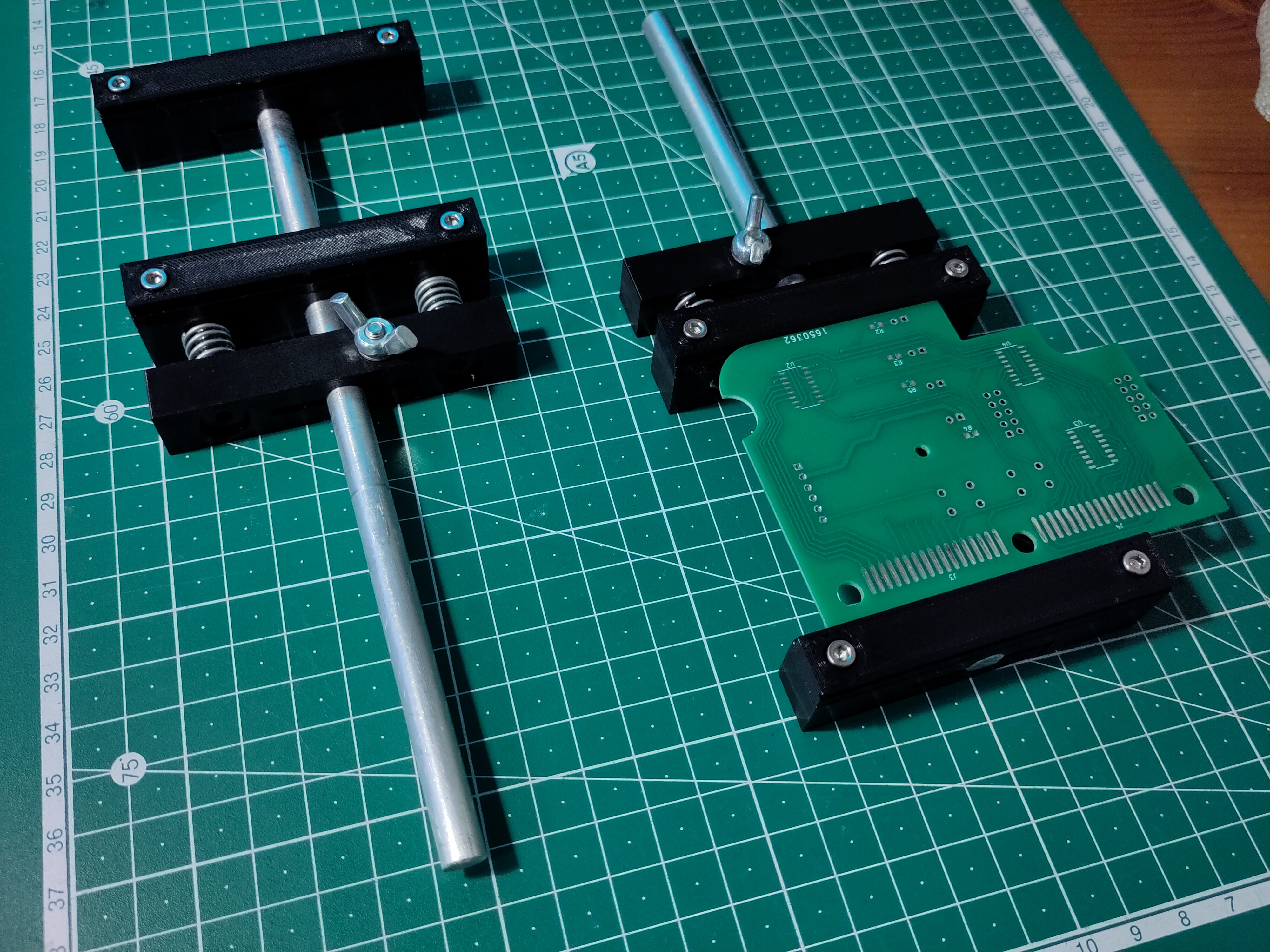

Nếu bạn thích thiết kế này và có khả năng, hãy cân nhắc mua bản gốc tại https://www.stickvise.com/ .

Lời khuyên in ấn

Mọi bộ phận nên được in nằm nghiêng.

Phần cứng bổ sung cần thiết:

  • Chốt vai M5x20 - 2 (Ren M5, phần tròn 6mm, phần tròn 20mm + phần ren 10mm)
  • Vít M4x16 - 1
  • Vít M3x10 - 1
  • Vít M3x16 - 4
  • Đai ốc M3 - 5
  • Đai ốc cánh M4 - 1
  • Thanh tròn 200 mm d=5-8mm, hãy điều chỉnh mô hình theo thông số, dùng nhôm cũng được
  • Lò xo - 2
  • Hàm kẹp - 2 (có nhiều mẫu hàm kẹp có thể in 3D cho cái này)

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
4
Tổng dung lượng
366,4 KB
File lớn nhất
137,2 KB
