Khung thêu (Tham số hóa F360)

Đây là một khung thêu tiêu chuẩn sử dụng phụ kiện M3 cho cơ chế siết chặt. Kích thước mặc định có đường kính vòng trong 80mm và có kèm tệp lưới cho kích thước đó.

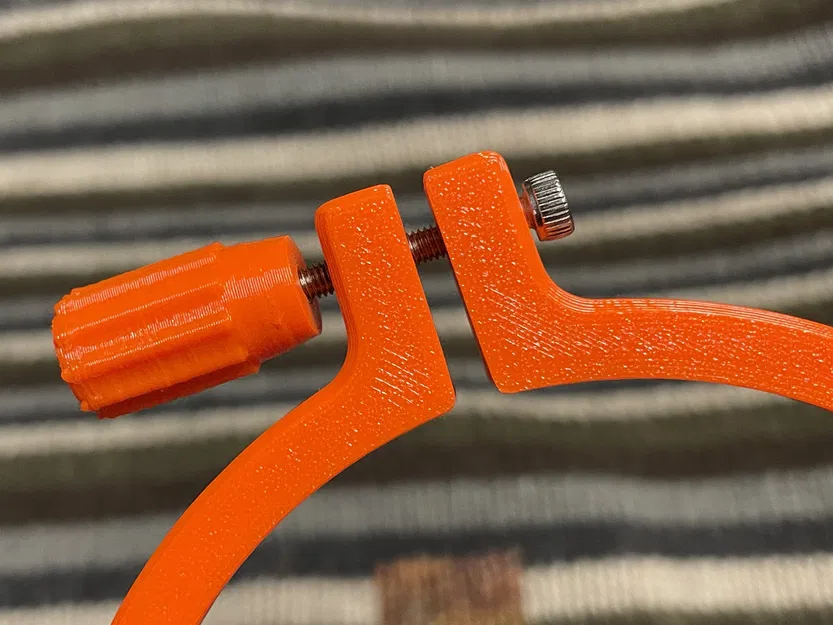

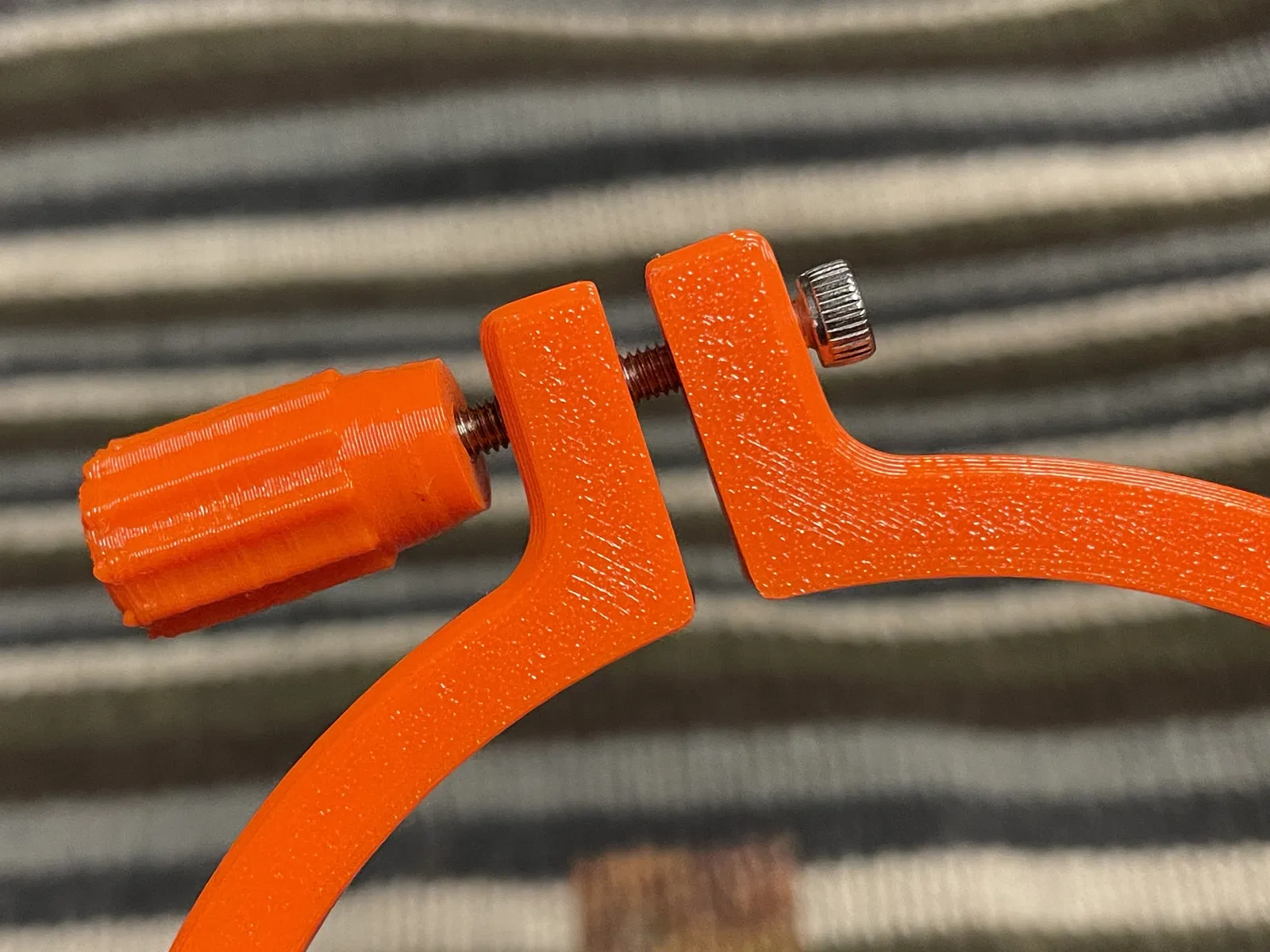

Xin lưu ý rằng mô hình này nên được cắt lát với các điểm dừng ở 8.2mm (lớp 41 cho chiều cao lớp .2mm) và 17.6mm (lớp 88). Các điểm dừng này sẽ cho phép bạn chèn các đai ốc lục giác giữ cho khung và núm xoay. Tôi đã sử dụng các đai ốc lục giác M3 dự phòng từ bản dựng Prusa có kích thước khoảng 6mm trên mỗi mặt phẳng. Một vít 30mm được ren hoàn toàn dọc theo chiều dài mang lại chức năng khá tốt cho khung, nhưng nó được thiết kế để chứa các vít dài hơn và ngắn hơn một chút, tùy thuộc vào những gì bạn có. Tôi đề nghị bạn nới lỏng vít một chút trong khung và sử dụng núm xoay để siết chặt toàn bộ khi bạn đã đặt vải vào đó (xem ảnh).

Tôi thường in mô hình này với ba lớp vỏ để tăng độ cứng, thay vì hai lớp mặc định trong PrusaSlicer. Các tệp gcode cho PLA và PETG bao gồm các điểm dừng và ba lớp vỏ.

Các kích thước khác

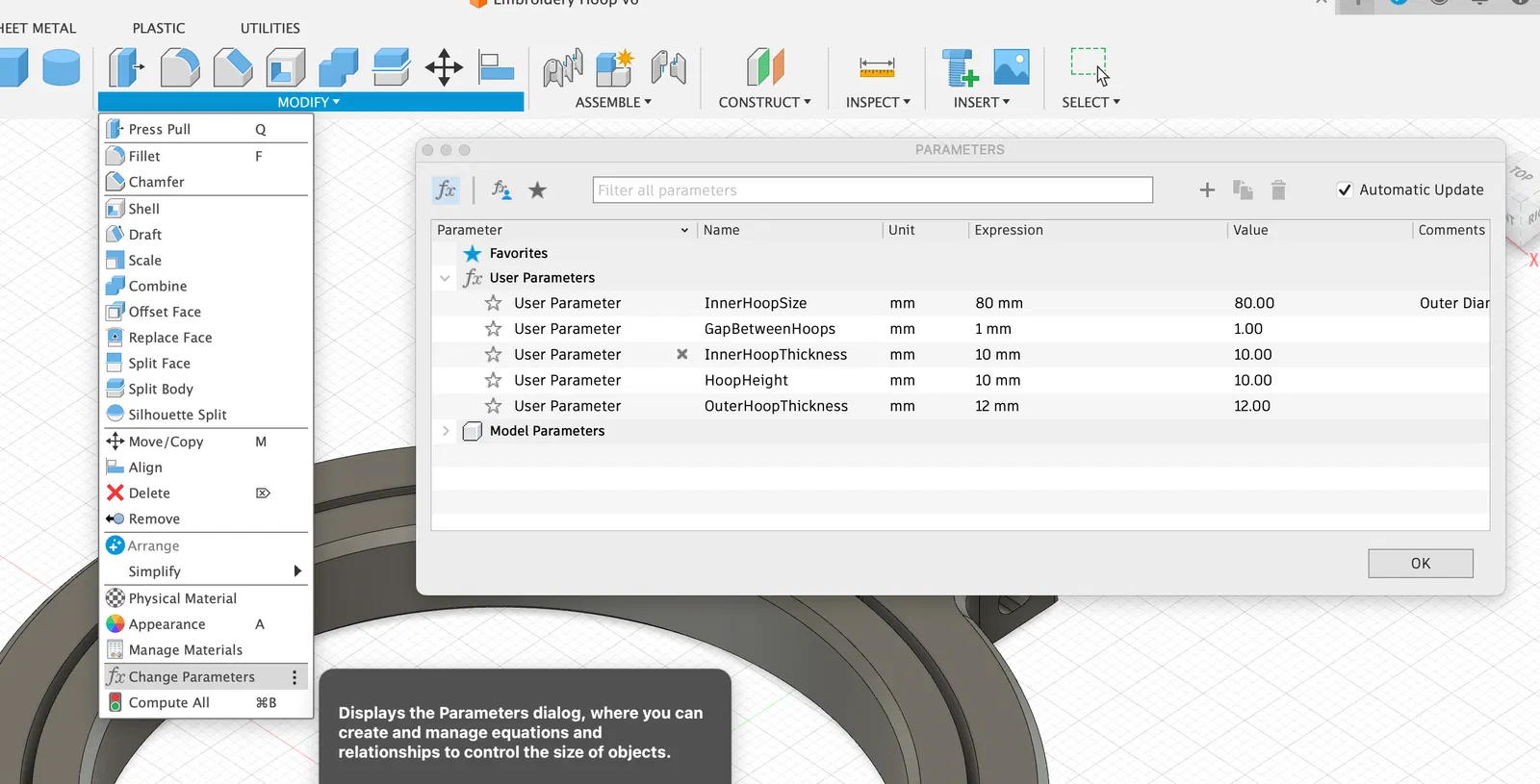

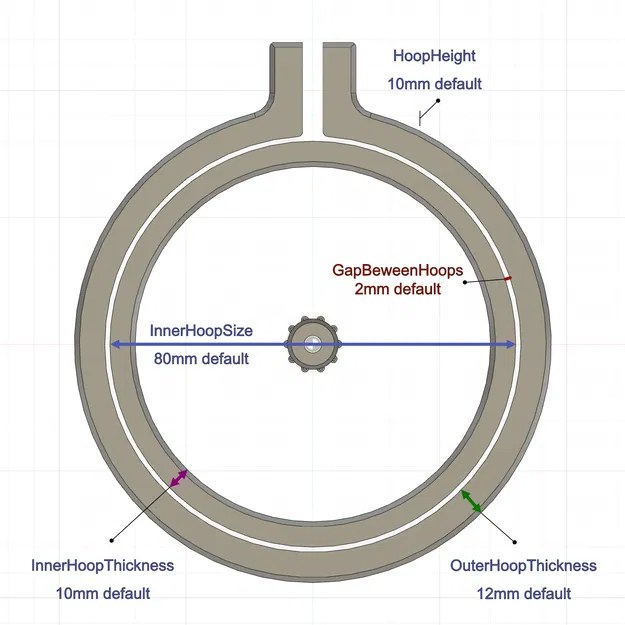

Mô hình Fusion360 gốc đã được tham số hóa để cho phép thay đổi các kích thước khác nhau của khung (xem hình ảnh đính kèm để biết những gì có thể thay đổi). Nếu bạn không quen với Fusion 360 có tham số, có một hộp thoại dưới "Modify" gọi là "Change Parameters". Các giá trị có thể được thay đổi trong hộp thoại và mô hình sẽ cập nhật theo thời gian thực.

Nếu bạn thích thiết kế này và không có quyền truy cập vào Fusion 360, hãy liên hệ với tôi và tôi sẽ làm hết sức mình để tải lên các kích thước bổ sung sẵn sàng để in. Nếu OpenSCAD phù hợp hơn với bạn cho một mô hình có thể cấu hình, hãy thử khung này.

Gợi ý tùy chỉnh thông số khung

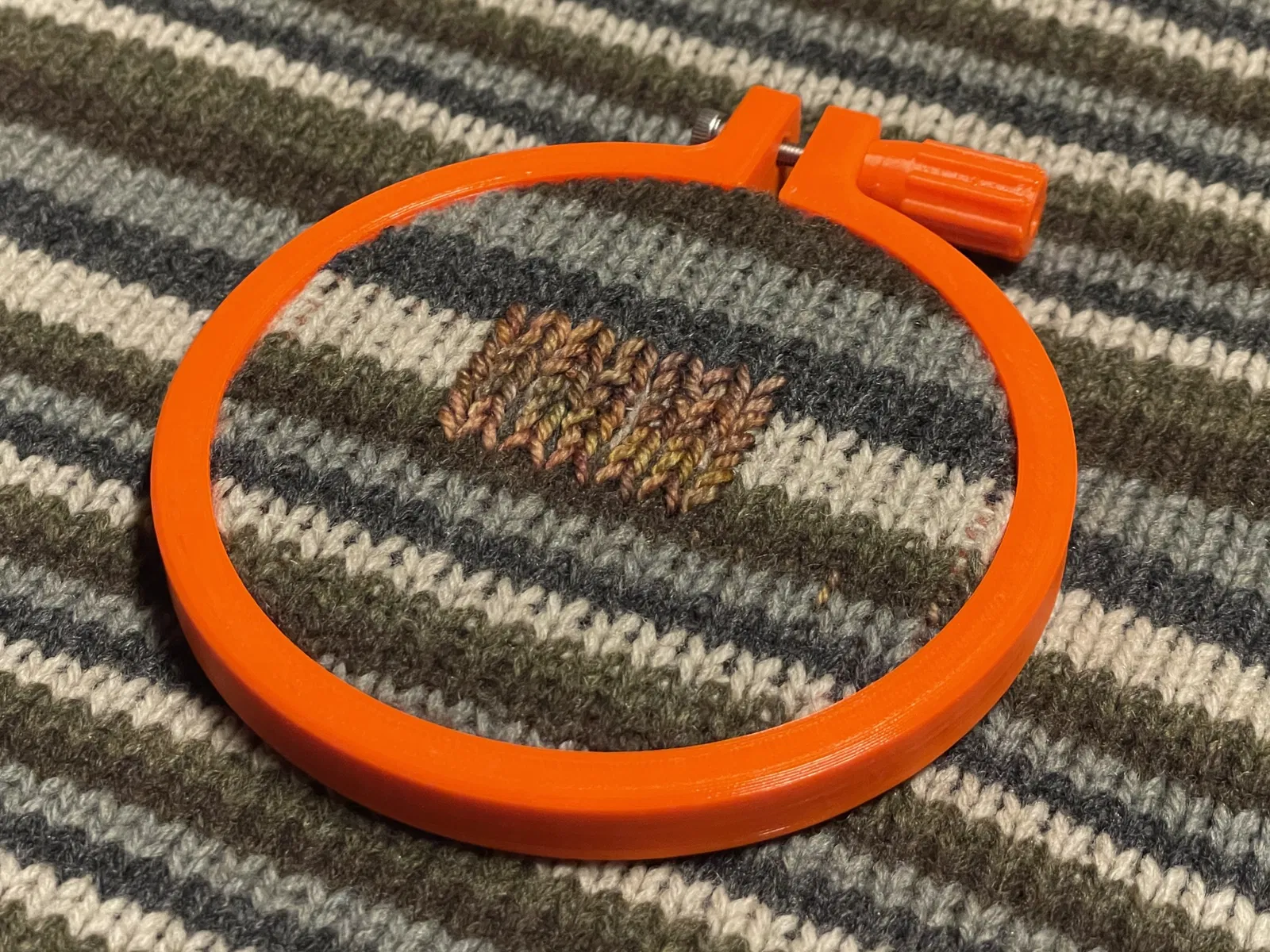

Khi sử dụng khung 80mm nhỏ cho vải thêu khá mỏng, khoảng hở "Hoop Gap" 0.5mm hoặc 1mm sẽ tốt nhất. Đối với vải dày hơn như áo len đan tay, khoảng hở 2mm trở lên sẽ tốt hơn. Mặc dù điều này cũng phụ thuộc phần nào vào kích thước tổng thể của khung.
