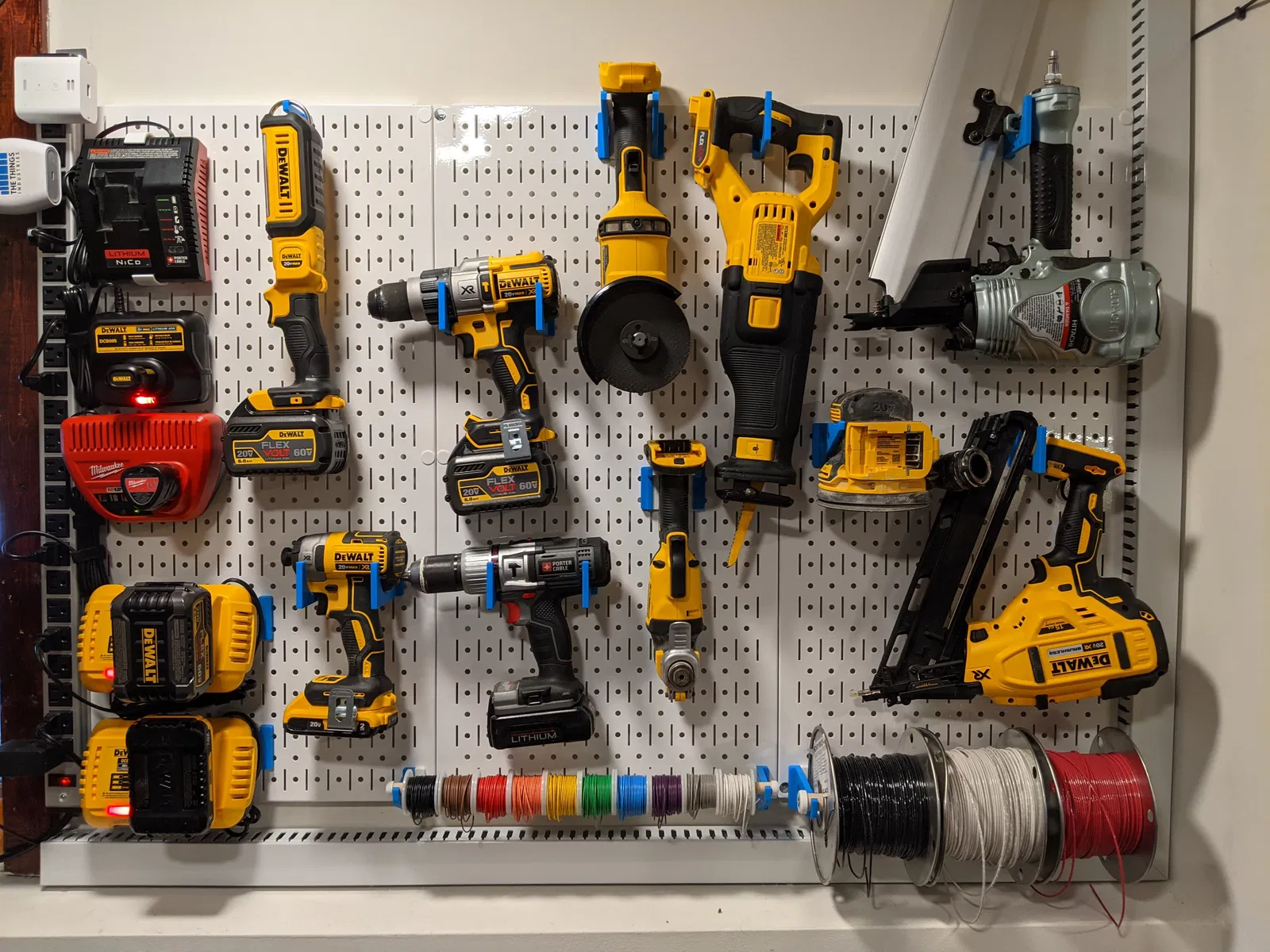

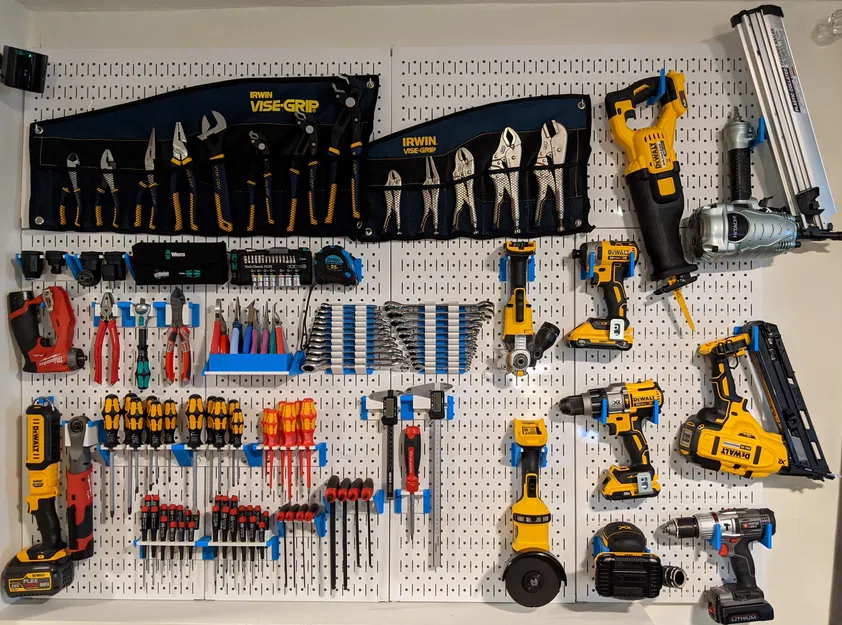

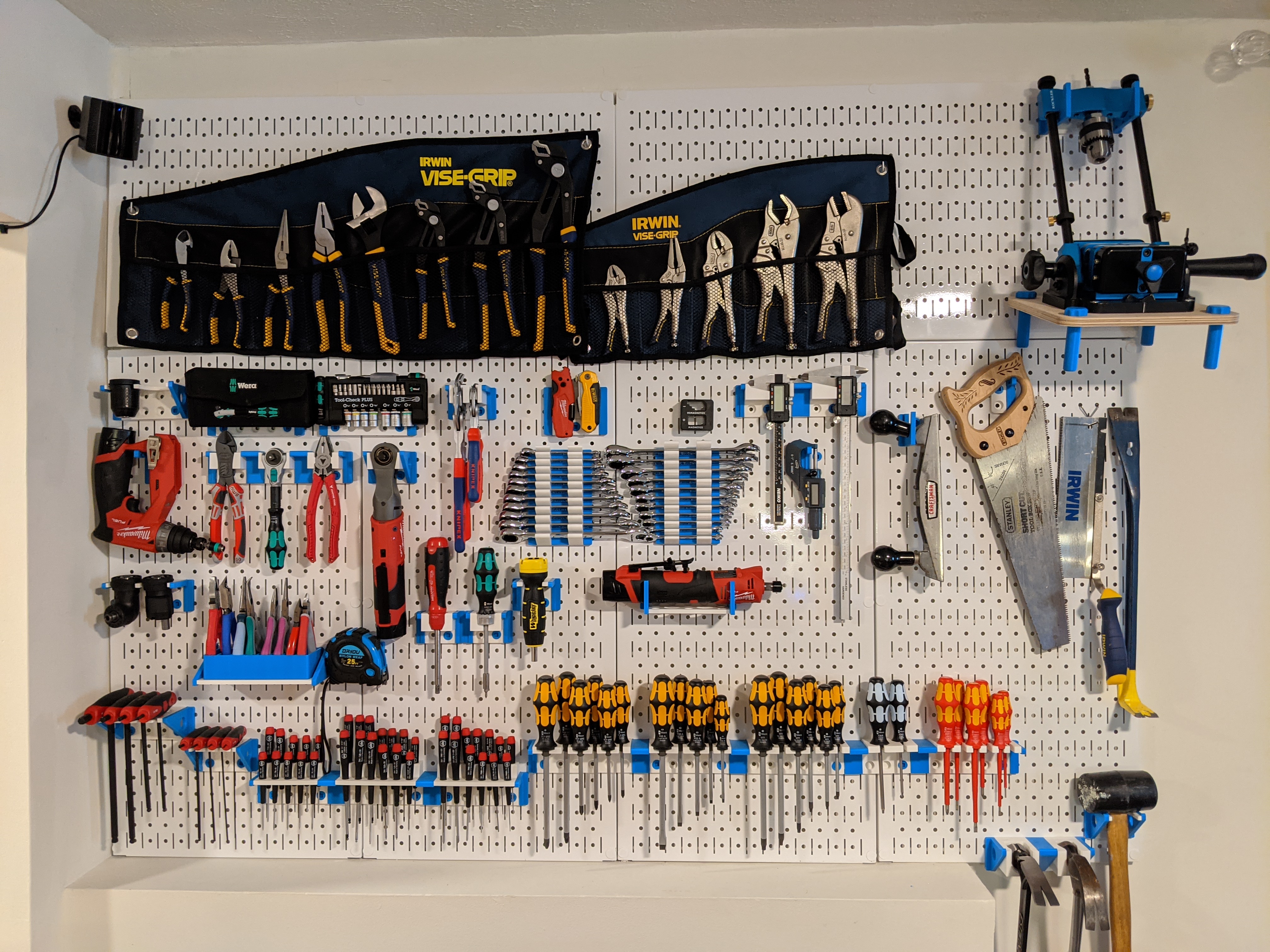

Dự án DDD Printable Wall Control cung cấp một loạt các móc treo bảng ghim dạng module để sử dụng với các giải pháp bảng ghim thép sơn tĩnh điện Wall Control có bán trên Amazon. Sau nhiều nghiên cứu, tôi đã chọn Wall Control làm giải pháp tổ chức bền, cường độ cao và giá rẻ, hoạt động với các chốt bảng ghim tiêu chuẩn 1/4" hiện có. Các tấm bảng cũng bổ sung các khe 1" cho phép tăng cường độ bền và độ cứng cho các móc treo tương thích. Tôi thấy các tấm bảng của họ có giá cả phải chăng, được làm tốt và có nhiều màu sắc và kích cỡ khác nhau.

Wall Control bán một dòng phụ kiện treo chất lượng cao tương thích với các khe này và tôi thấy chúng có giá hợp lý và chất lượng tốt. Tuy nhiên, các giải pháp in 3D có thể cung cấp các giải pháp tùy chỉnh cao được thực hiện tại nhà cho nhu cầu tổ chức của riêng bạn và có thể làm điều đó một cách nhanh chóng và hợp lý. Một người có thể cân nhắc tận dụng cả hai giải pháp khi có nhu cầu.

Thiết kế hệ thống kiểm soát tường in 3D DDD

Bộ sưu tập DDD Printable Wall Control được thiết kế để dễ in, với tất cả các bộ phận được cung cấp ở hướng in và không cần hỗ trợ. Dòng Quickhooks là các mẫu in nhanh cho các trường hợp sử dụng nhẹ. Sidepieces và Centerpieces ghép lại với nhau để tạo ra các giải pháp treo module mạnh mẽ.

Quickhooks

Quickhooks là các giải pháp móc treo gồm hai phần, in nhanh, được thiết kế để in nhanh chóng và dễ dàng cho các trường hợp sử dụng nhẹ. Có sẵn trong nhiều kích cỡ.

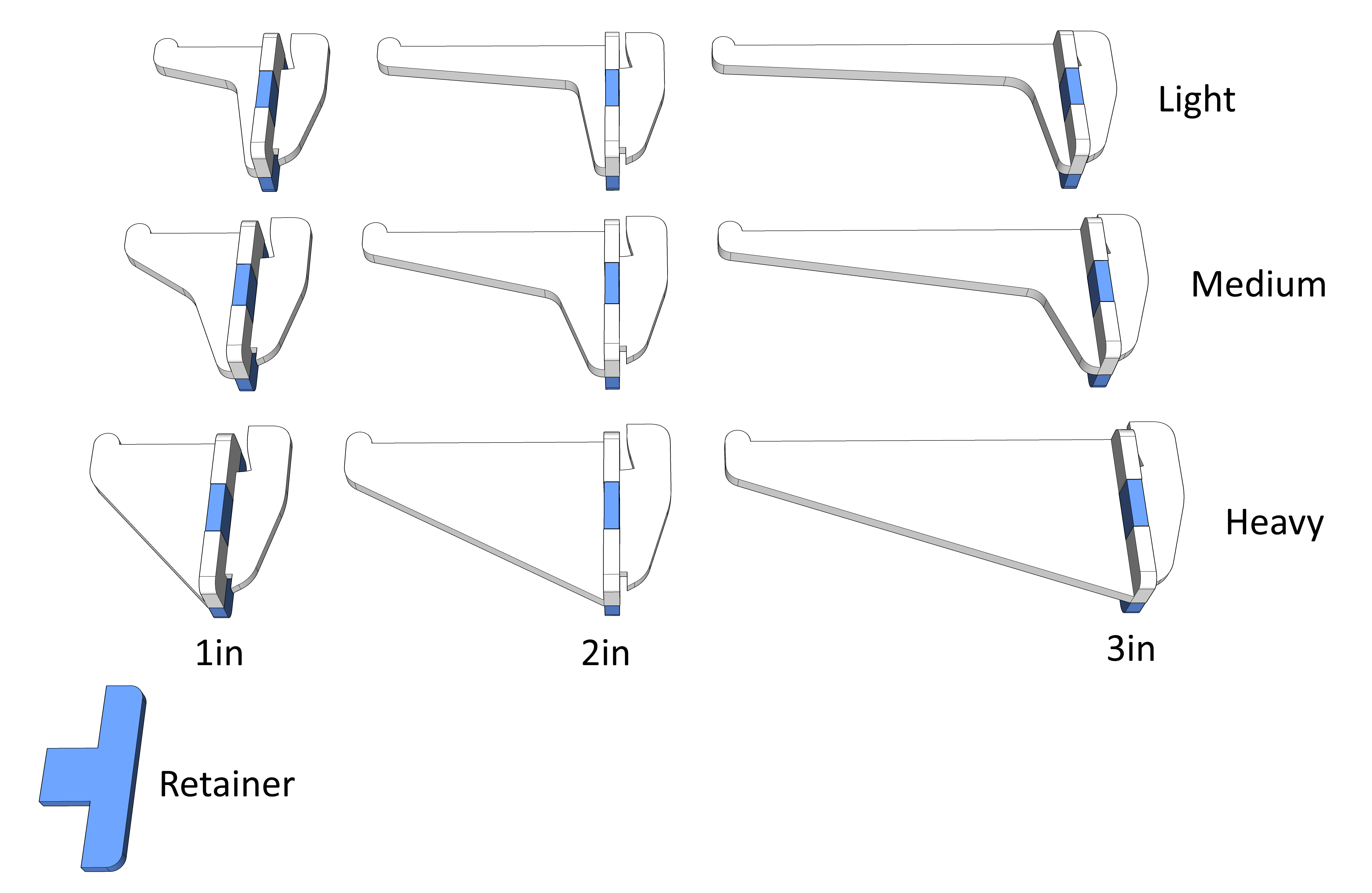

Sidepieces

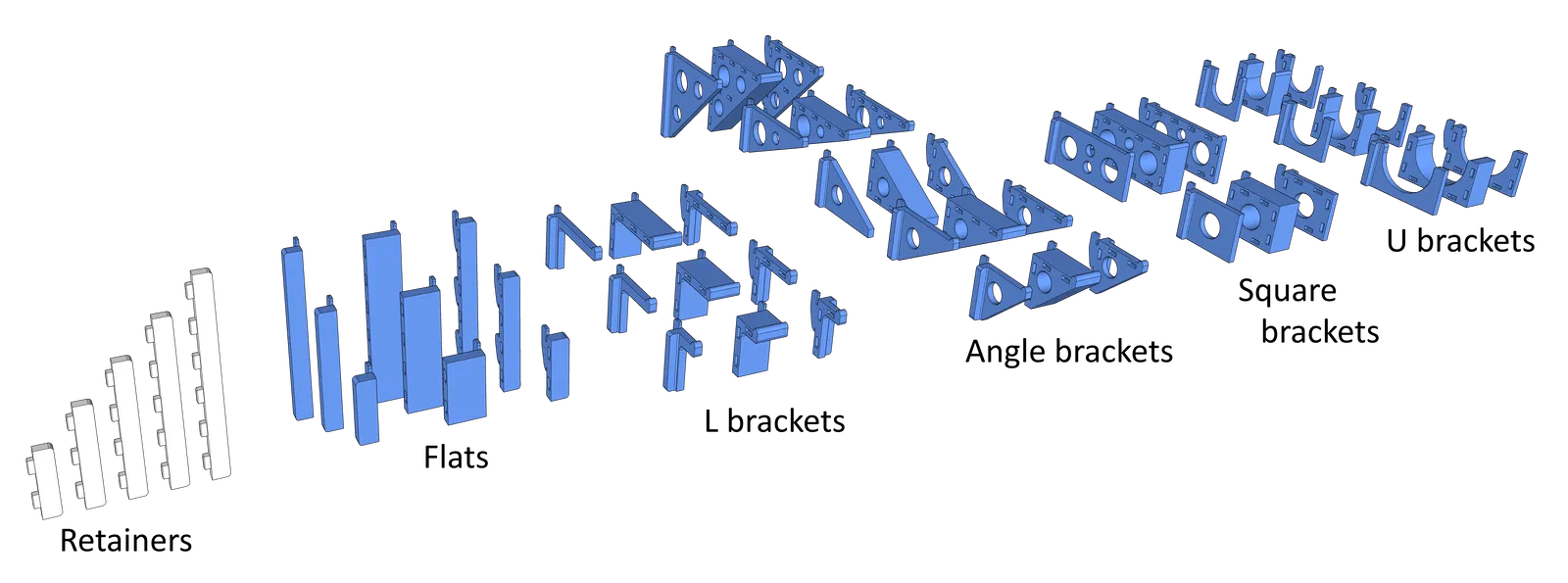

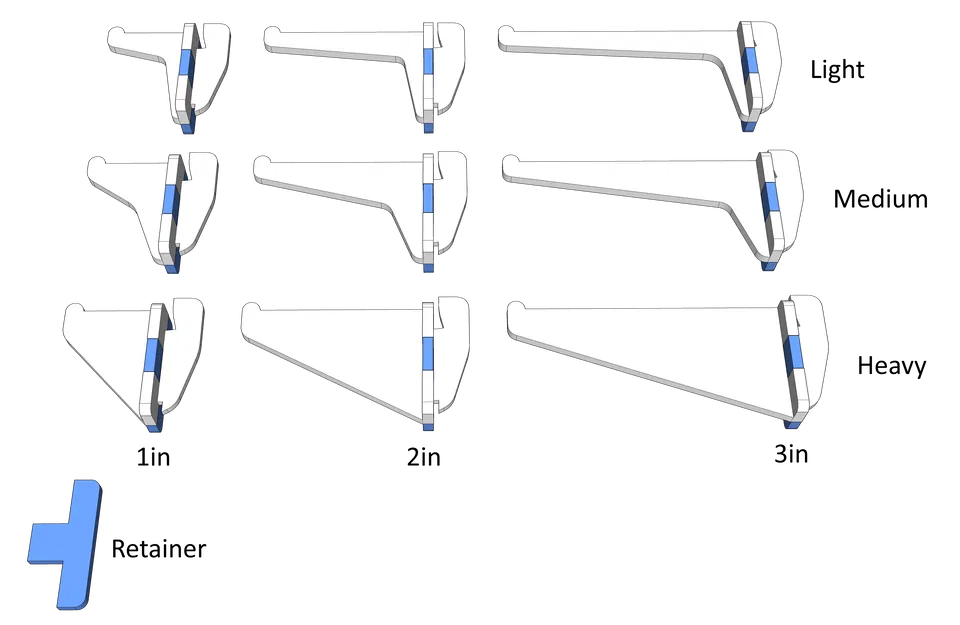

Sidepieces được thiết kế với một móc giữ vào các khe Wall Control. Các Sidepieces vươn ra khỏi tường và có nhiều độ dài và hình dạng khác nhau, và được cung cấp dưới dạng biến thể trái/phải/trung tâm.

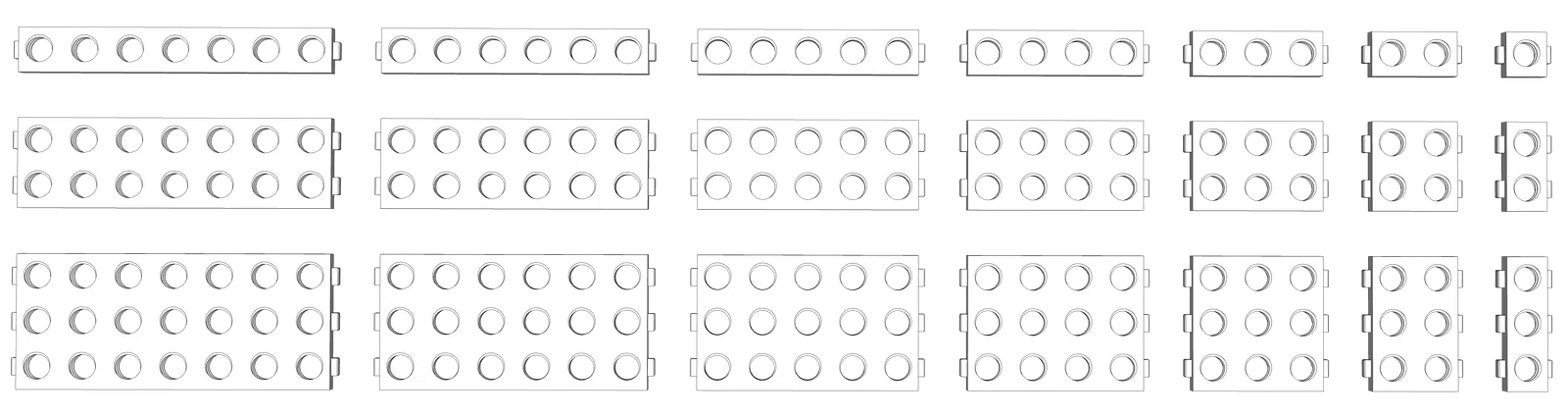

Centerpieces

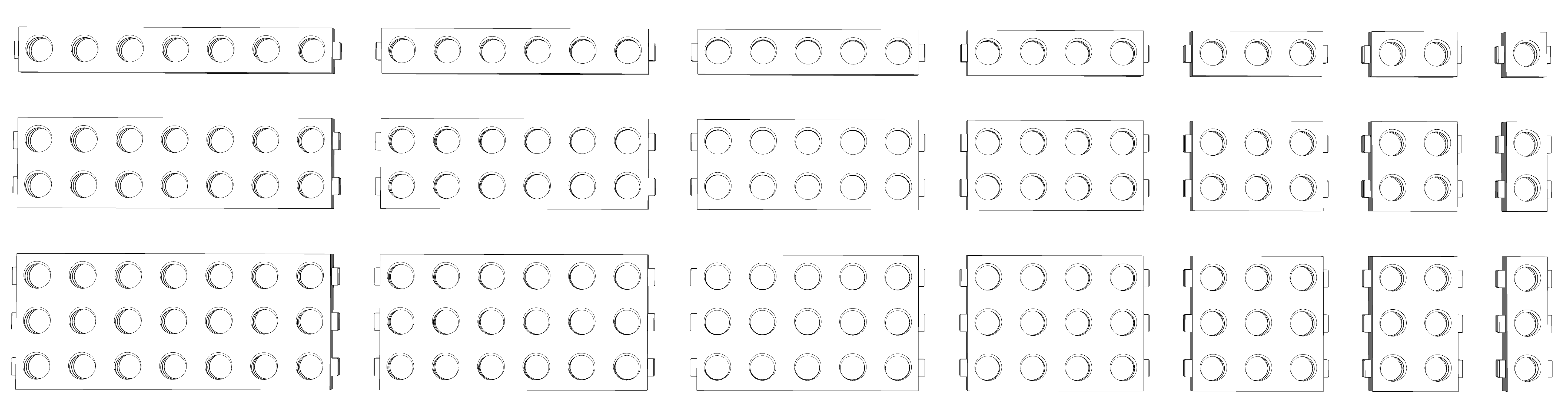

Centerpieces được thiết kế để gắn vào giữa hai Sidepieces. Centerpieces được thiết kế để tạo ra các giải pháp móc treo, kệ tùy chỉnh có thể lắp ráp nhanh chóng giữa nhiều loại Sidepieces khác nhau.

Kho lưu trữ Github

Dự án này hiện cung cấp hơn 200 STL và sẽ tiếp tục tăng. Hầu hết các trang chia sẻ STL không cho phép tổ chức hoặc tài liệu hóa nhiều, cũng như không cung cấp cách dễ dàng để cập nhật khi tôi xuất bản các mẫu mới. Github giải quyết tất cả những điều này, vì vậy dự án này sẽ chủ yếu được lưu trữ và cập nhật ở đó. Tôi đặc biệt khuyên bạn nên truy cập vào đó để xem dự án này vì nó sẽ dễ hiểu hơn nhiều, bạn sẽ có quyền truy cập vào nhiều tài liệu hơn và bạn sẽ tải xuống phiên bản mới nhất của các mẫu có sẵn.

Sử dụng hệ thống kiểm soát tường in 3D DDD

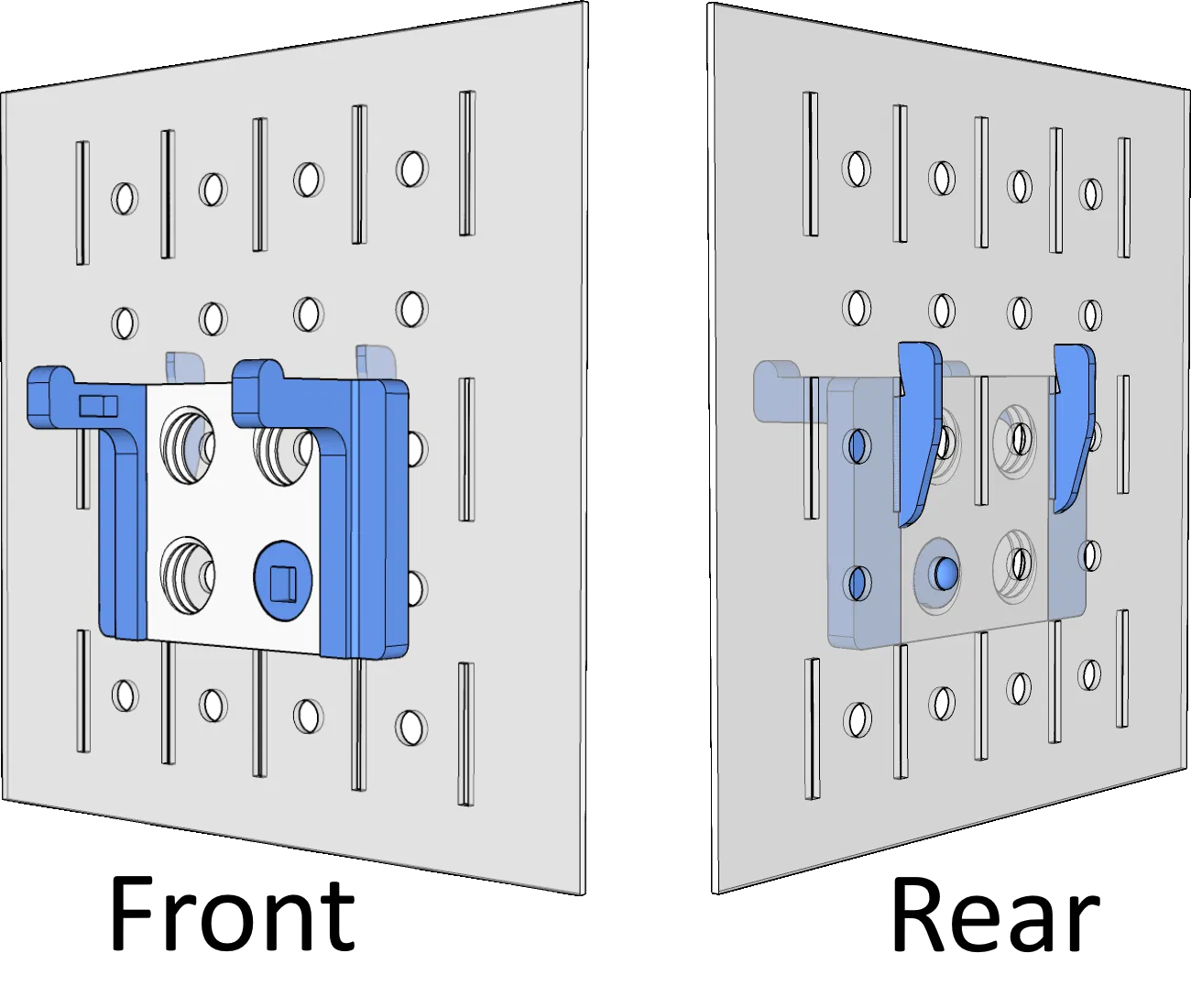

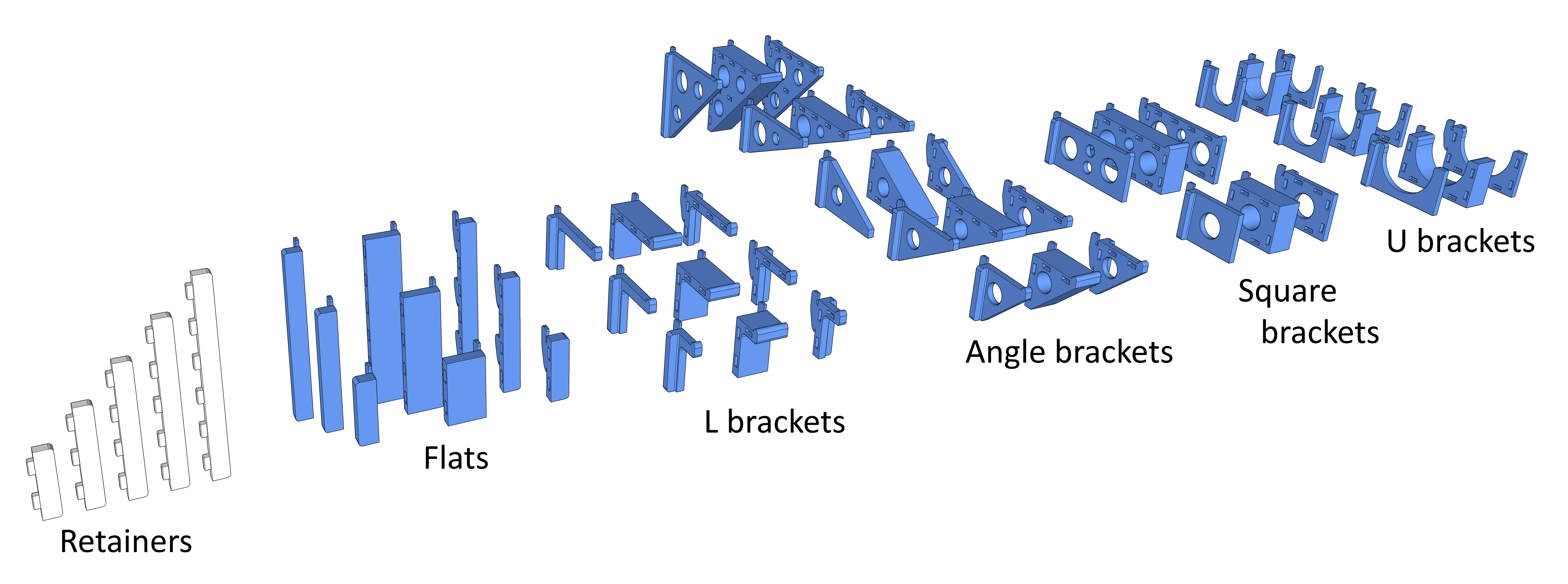

Trường hợp sử dụng đơn giản nhất để tạo một móc treo duy nhất có thể bao gồm một sidepiece cùng với một chốt giữ để giúp giữ bộ phận đúng vị trí trong khe. Hầu hết các trường hợp sử dụng sẽ bao gồm sự kết hợp trái/phải của các sidepieces, với một centerpiece ở giữa để tạo ra một giải pháp treo module với các bộ phận có thể thay thế, lắp ráp nhanh chóng.

Các bộ phận được thiết kế với khớp ép, bạn có thể sử dụng máy ép hoặc kẹp để ép các bộ phận lại với nhau. Khớp nối cuối cùng sẽ được xác định bởi hiệu chuẩn máy in của bạn, nếu có bất cứ thứ gì lỏng lẻo, bạn có thể thêm một giọt keo để giữ các bộ phận chặt chẽ.

Khóa các bộ phận Wall Control

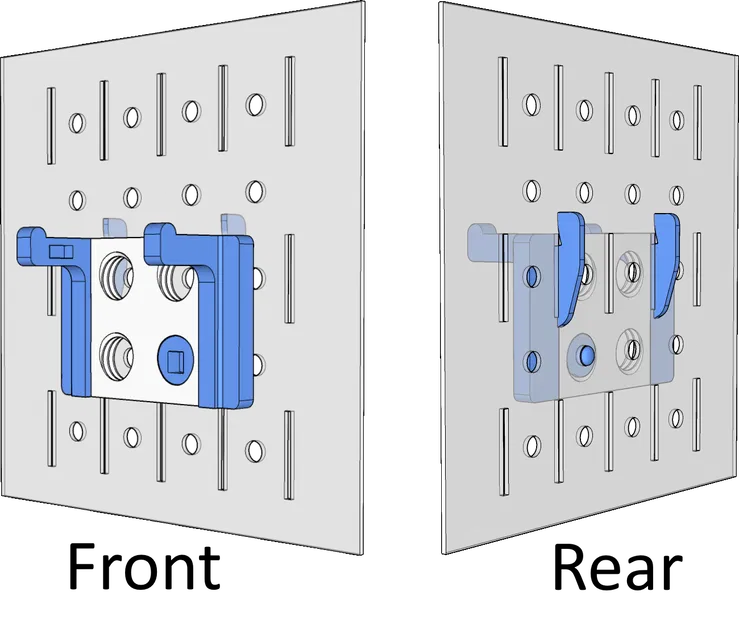

Một số mẫu Centerpiece cung cấp tính năng khóa dựa trên một ý tưởng tuyệt vời từ Seth Altobelli. Một ốc vít khóa có thể được in và vặn vào các mẫu này để cung cấp một kết nối chắc chắn, khóa hoàn toàn với hệ thống Wall Control. Một bộ phận được khóa sẽ được cố định hoàn toàn và sẽ không di chuyển khi treo hoặc tháo công cụ, điều này cải thiện đáng kể trải nghiệm so với các sản phẩm bảng ghim truyền thống.

Về các tấm Wall Control sơn tĩnh điện

Các tấm Wall Control có sẵn với nhiều màu sắc hoặc dưới dạng tấm thép trơn không sơn. Các tấm thép trơn mỏng hơn một chút so với các tấm sơn tĩnh điện. Các khe được thiết kế trong các mẫu này để gắn chặt vào các tấm sơn tĩnh điện, trong khi các tấm không sơn có thể có nhiều độ rơ hơn do sự khác biệt về độ dày của tấm.

Hướng dẫn in

Sidepieces

Các sidepieces chịu phần lớn tải trọng cho một giải pháp treo đã được lắp ráp. Lực hướng xuống ép lên một khe giữ ở dưới cùng của móc khe trên mỗi sidepiece, trong khi lực hướng ra và lực xoay kéo vào phần trên cùng của khe giữ đó. Tôi thấy việc in với 100% đường bao ở khu vực khe giữ cho bản in chắc chắn nhất. PLA là một lựa chọn tốt để có độ cứng tối đa.

Centerpieces

Trong hầu hết các trường hợp sử dụng, các centerpieces chịu mô men uốn, điều này chỉ thực sự là vấn đề khi sử dụng các mẫu dài hơn (4 inch trở lên). Việc thêm vật liệu lấp đầy và đường bao có thể giúp tăng độ cứng, nhưng trong hầu hết các trường hợp, chỉ cần in nhanh và rẻ là đủ. PLA là một lựa chọn tốt để có độ cứng tối đa.
