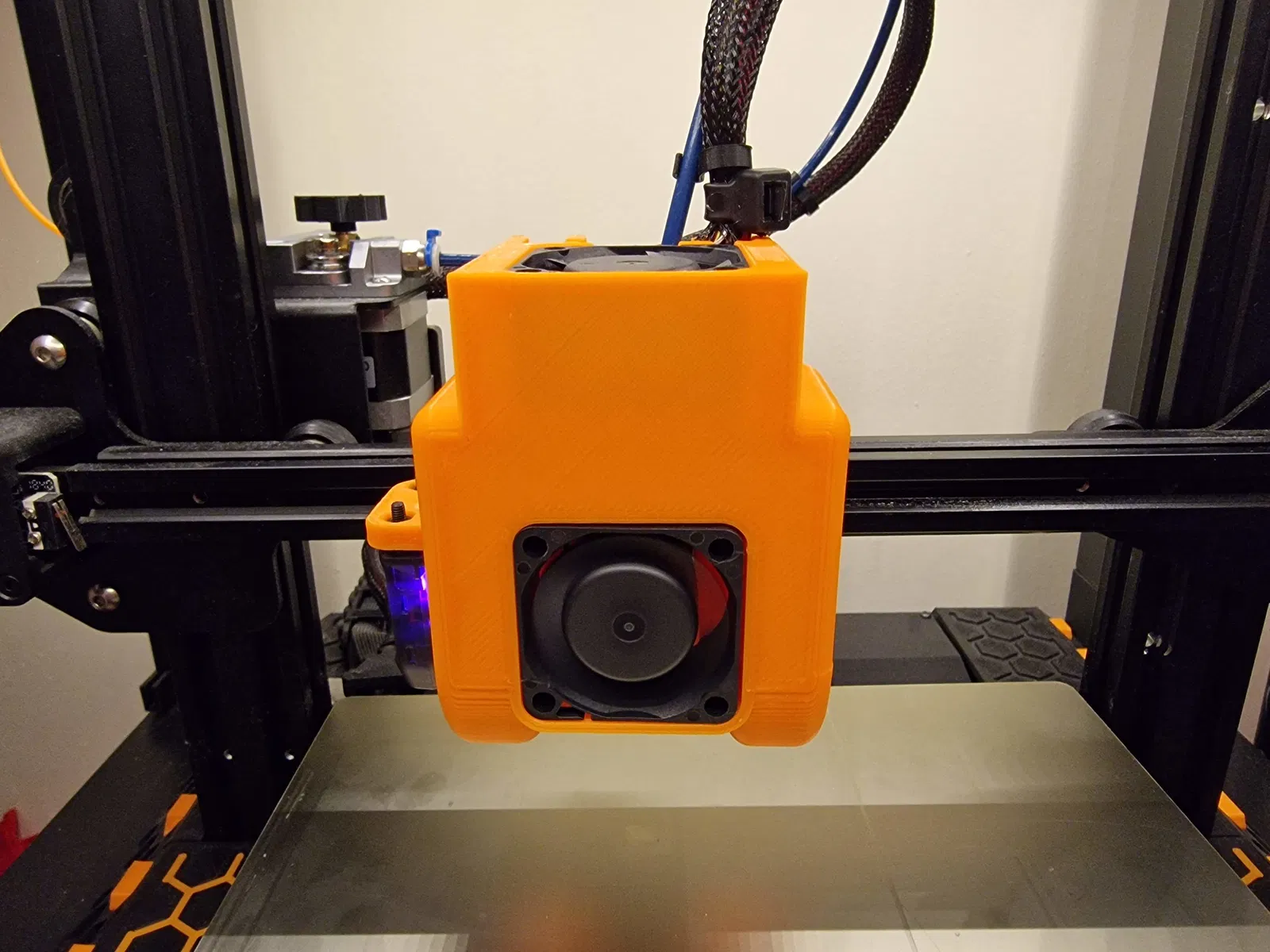

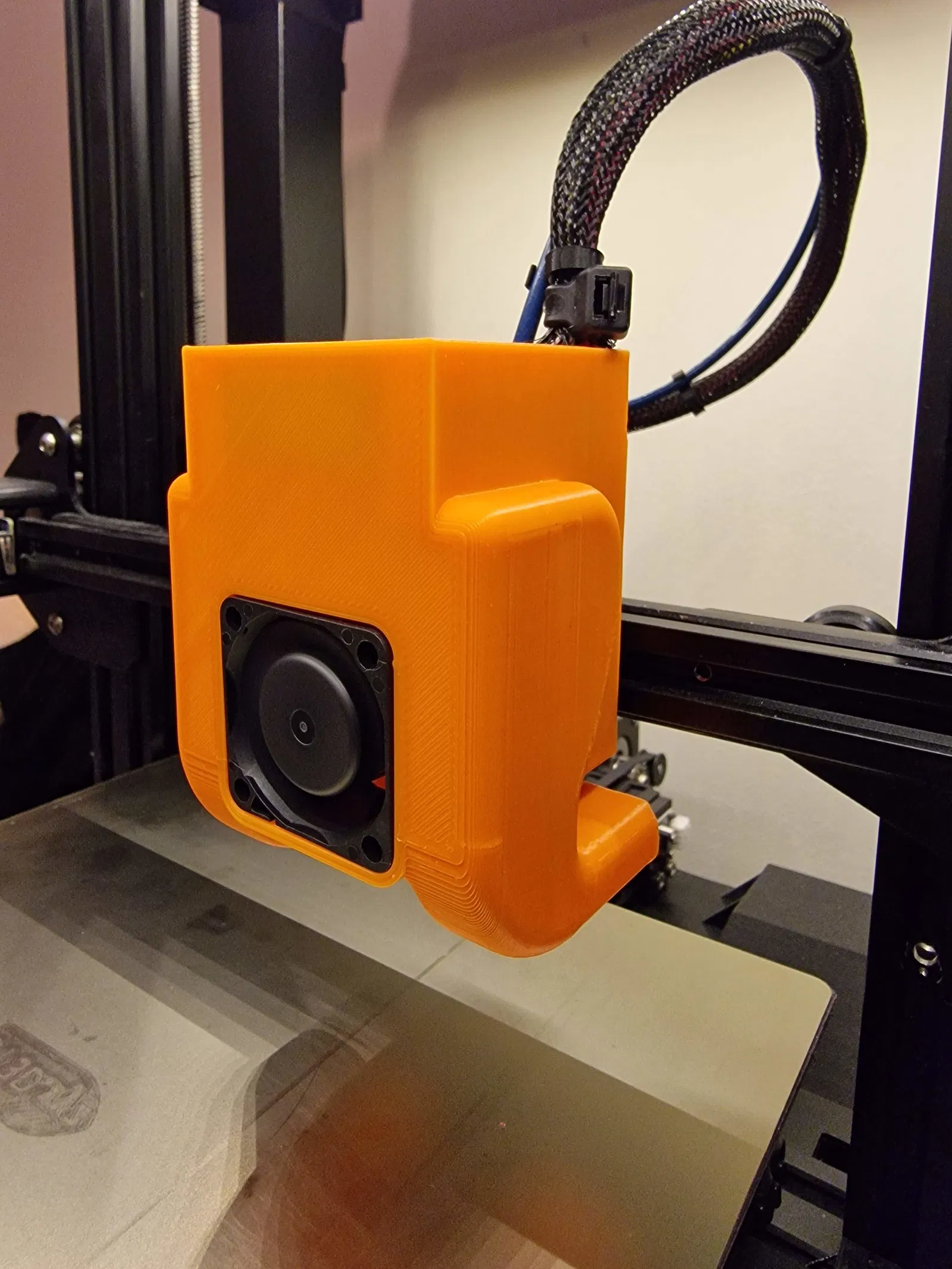

Ống Dẫn Quạt Kép 4020 Cho Ender 3 Pro

Tui tìm cái Ống dẫn quạt (Fan Duct) cho cái Ender 3 Pro hoài mà hổng có cái nào ưng ý để gắn 2 quạt 4020 cho nó im im á.

Tui thiết kế cái này nè, lấy ý tưởng từ mấy cái có sẵn rồi làm ra cái của riêng tui.

TÍNH NĂNG CHÍNH

• Có chỗ đi dây cho gọn gàng, giấu dây luôn

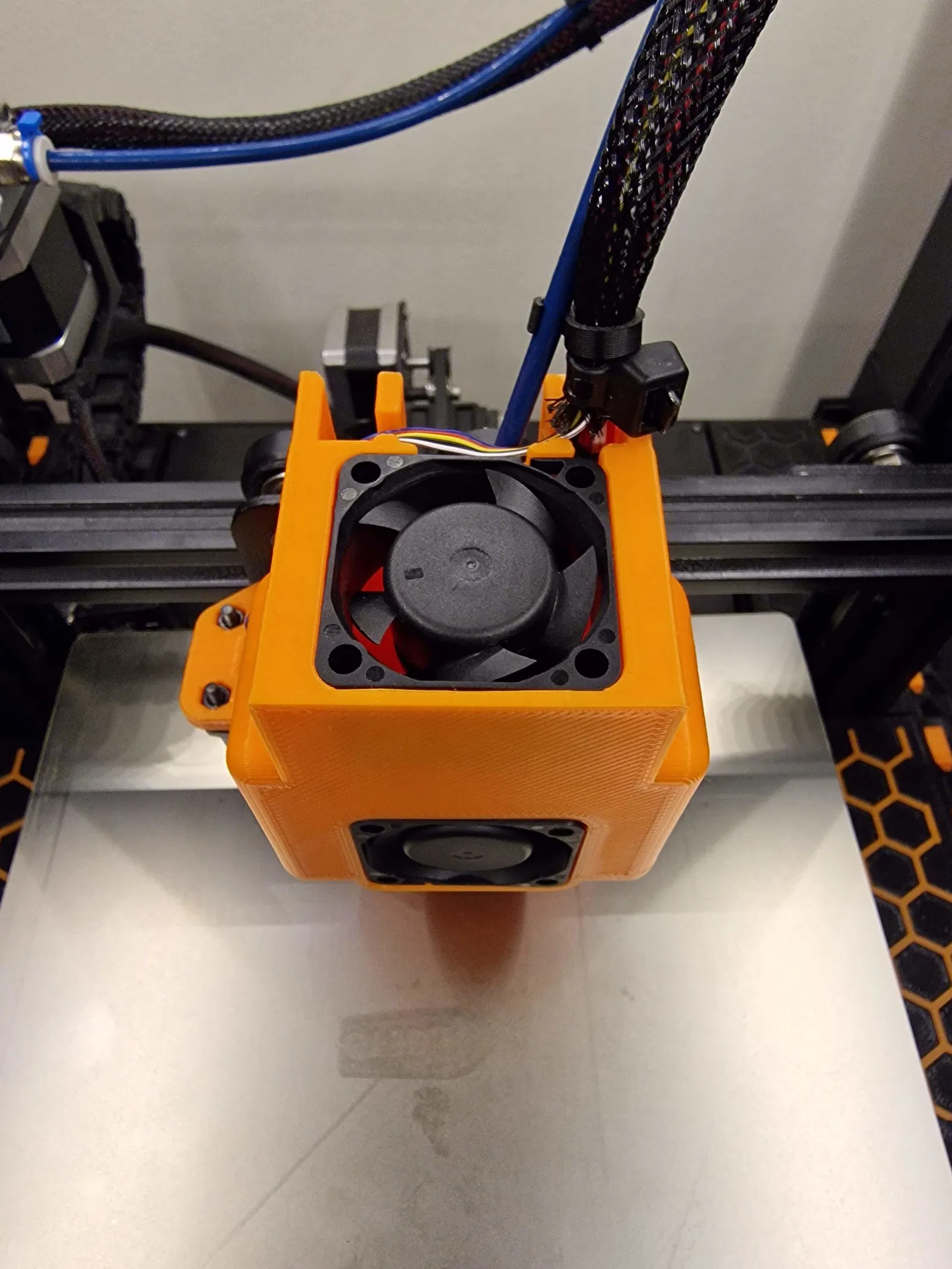

• 2 quạt 4020, có luôn chỗ gắn quạt cho hotend
• Thiết kế nhìn cũng bảnh

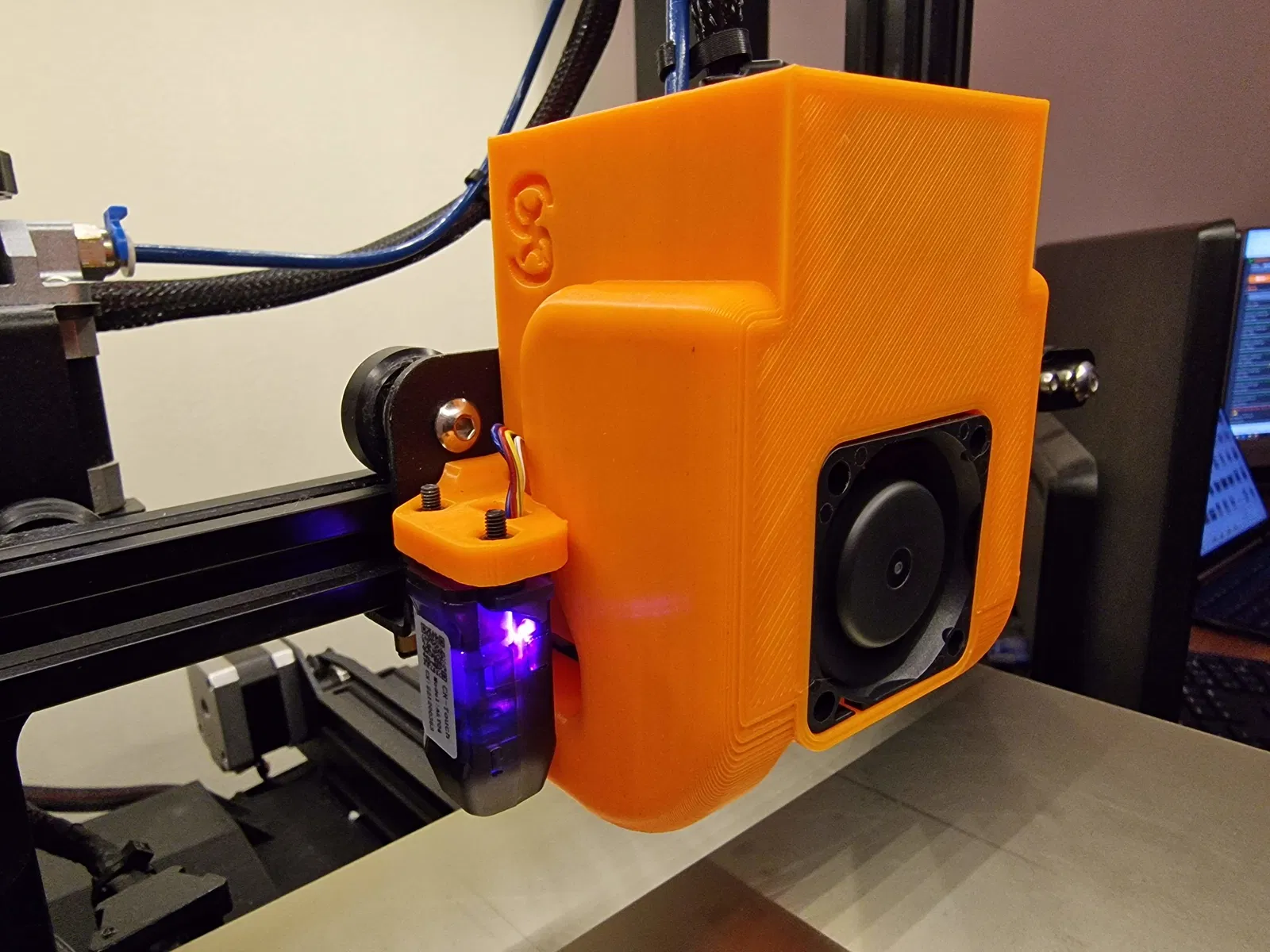

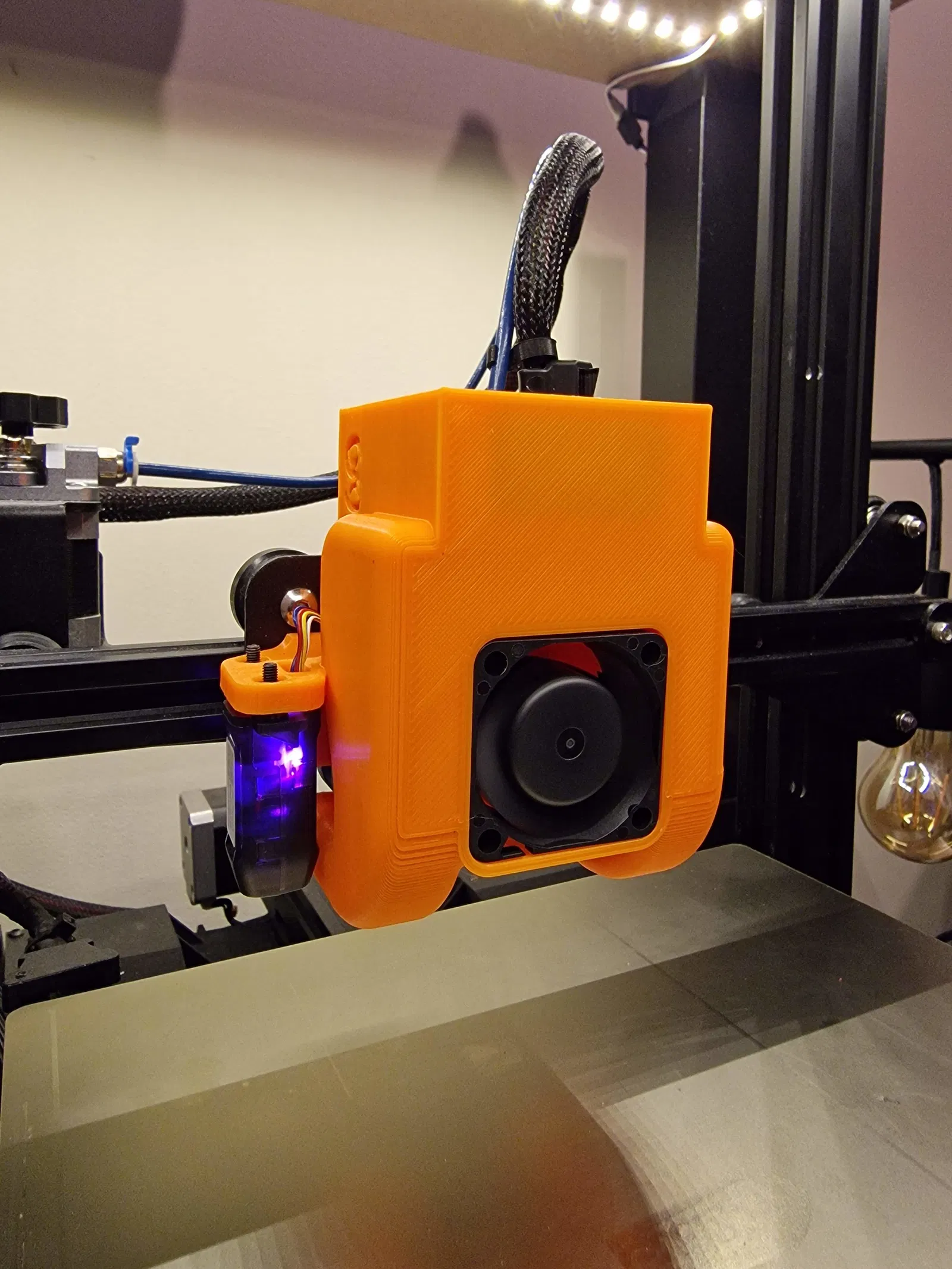

• Hỗ trợ BL-Touch/CR-Touch
• Luồng khí được cải thiện, giảm tiếng ồn

Tui tính làm thêm cái nắp che dây CR-Touch/BL-Touch với giữ cái ống bowden cho chắc nữa. Còn đang suy nghĩ.

CÀI ĐẶT IN

• Nozzle: 0.4 hoặc 0.6 (Tui in bằng 0.6)
• Độ cao lớp in (Layer Height): 0.20 hoặc 0.3
• Ruột (Infill): 20% đến 30%
• Supports: CÓ (Tui khuyên dùng tree-supports, chỉ chạm mặt bàn thôi. Nhớ chỉnh settings cẩn thận để support nó khỏi mọc vô trong ống quạt nha)
• Tường (Perimeters): 3 hoặc 4 (tùy nozzle)
• Chất liệu: PLA+/PETG

Mấy cái lưu ý thêm:

• Nên thêm brim để tránh va chạm lúc đầu in.
• Nếu gặp lỗi khi slicing bằng Cura 5.6.0, xoay mô hình 90 độ là được.

LẮP RÁP

QUAN TRỌNG LẮM NHÉ: Bạn lắp cái ống quạt này giống như mấy cái khác, chỉ có điều là con ốc phía trên bên phải phải siết từ phía sau của cái đế đỡ.

Bạn cần:

• 2 con vít M3x8mm - để gắn ống quạt vô đế đỡ
• 4 con vít M3x25mm - cho quạt 4020 phía trước
• 2 con vít M3x8mm hoặc M3x12mm - để gắn BL-Touch/CR-Touch
• 2 con đai ốc M3 - để gắn BL-Touch/CR-Touch. Chỗ cho mấy con đai ốc này hẹp lắm, nên chắc phải dùng kìm bấm vô mới được.

CÀI ĐẶT OFFSET CHO CR-TOUCH

• X: -47.8
• Y: -6.0

Chúc bà con xài vui vẻ.
