Khung nhôm định hình 2020 cho NexiGo N980P

Bản sửa đổi này thêm một vài cải tiến nhỏ về chất lượng cuộc sống (QoL) và giới thiệu một bộ phận thứ hai vào thiết kế để che chắn và bảo vệ PCB của webcam.

Như đã lưu ý trên trang mô hình gốc, bản này dành cho máy in Voron Trident. Nó sẽ hoạt động tốt với các máy in Core-XY khác có bàn di chuyển và cổng Z cố định, trong khi đó nó có thể không phải là lựa chọn phù hợp cho Voron 2.4 với bàn cố định và cổng bay.

Hướng dẫn in

In bằng ABS/ASA cho máy in kín, hoặc PETG cho máy không kín. Nên dùng thông số PIF của Voron (4 lớp tường, 5 lớp trên & dưới, 40% độ đặc).

Các phần vát không hề đơn giản (45°) nhưng sẽ in tốt mà không cần hỗ trợ miễn là bạn có đủ luồng khí làm mát. Phiên bản trong ảnh được in trên Voron 0.2 với đầu máy DragonBurner và cho kết quả tuyệt vời. Tôi cũng đã làm một vài bản tạo mẫu nhanh bằng PLA trên Bambu P1S và gặp một số vấn đề với các phần vát (hướng của quạt làm mát phụ ảnh hưởng nhiều hơn với máy in đó).

Danh mục vật tư

• Webcam NexiGo N980P FOV 120° (các loại khác cũng có thể hoạt động, đặc biệt là từ cùng thương hiệu, nhưng loại này rất hay vì FOV cực rộng cho phép nhìn rõ hầu hết máy in)
• 4x Vít M3x12 đầu lục giác chìm
• 2x Vít M4x8 đầu chìm lục giác
• 2x Đai ốc T-nut hoặc đai ốc trượt M4

Hướng dẫn lắp ráp

Để tháo PCB webcam, ống kính và cáp USB khỏi vỏ máy gốc, hãy bắt đầu bằng cách bóc lớp nhựa mỏng, bóng được dán ở mặt trước. Tháo 4 con vít được giấu sau lớp nhựa. Lúc này webcam sẽ tách ra dễ dàng. Sử dụng tua vít nhỏ, cạy miếng khóa kim loại ra khỏi cáp USB nơi nó đi qua vỏ máy. Sau đó, bạn có thể xoay và tháo toàn bộ cáp USB mà không cần cắt bất cứ thứ gì.

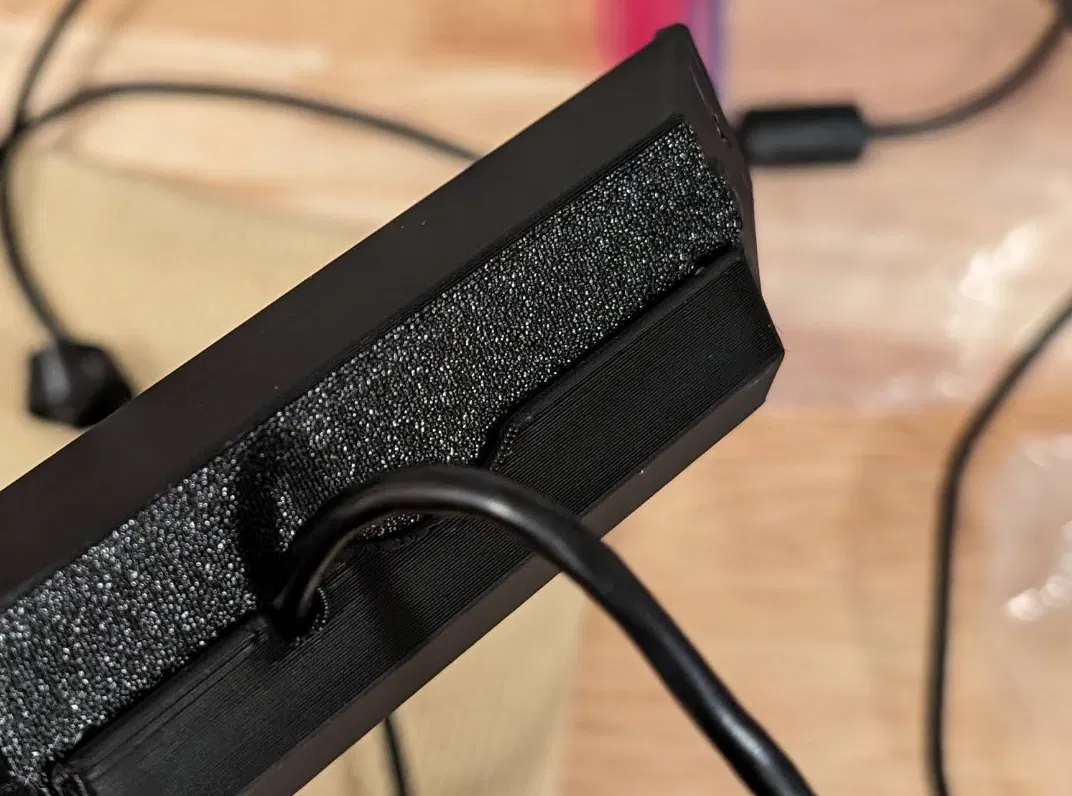

Đặt vỏ mới lên trên ống kính và PCB. Nó được thiết kế để vừa khít. Nếu không vừa, bạn có thể tháo viền nhựa màu bạc xung quanh ống kính (chỉ cần kéo thẳng ra) làm cho đường kính nhỏ hơn và dễ dàng lắp vào. Sau đó căn chỉnh ngàm với mặt sau của PCB, luồn cáp USB qua khe ở cạnh PCB (vẫn nên có các tab trên cáp để giảm sốc, hoặc bạn có thể thêm dây rút ở đây).

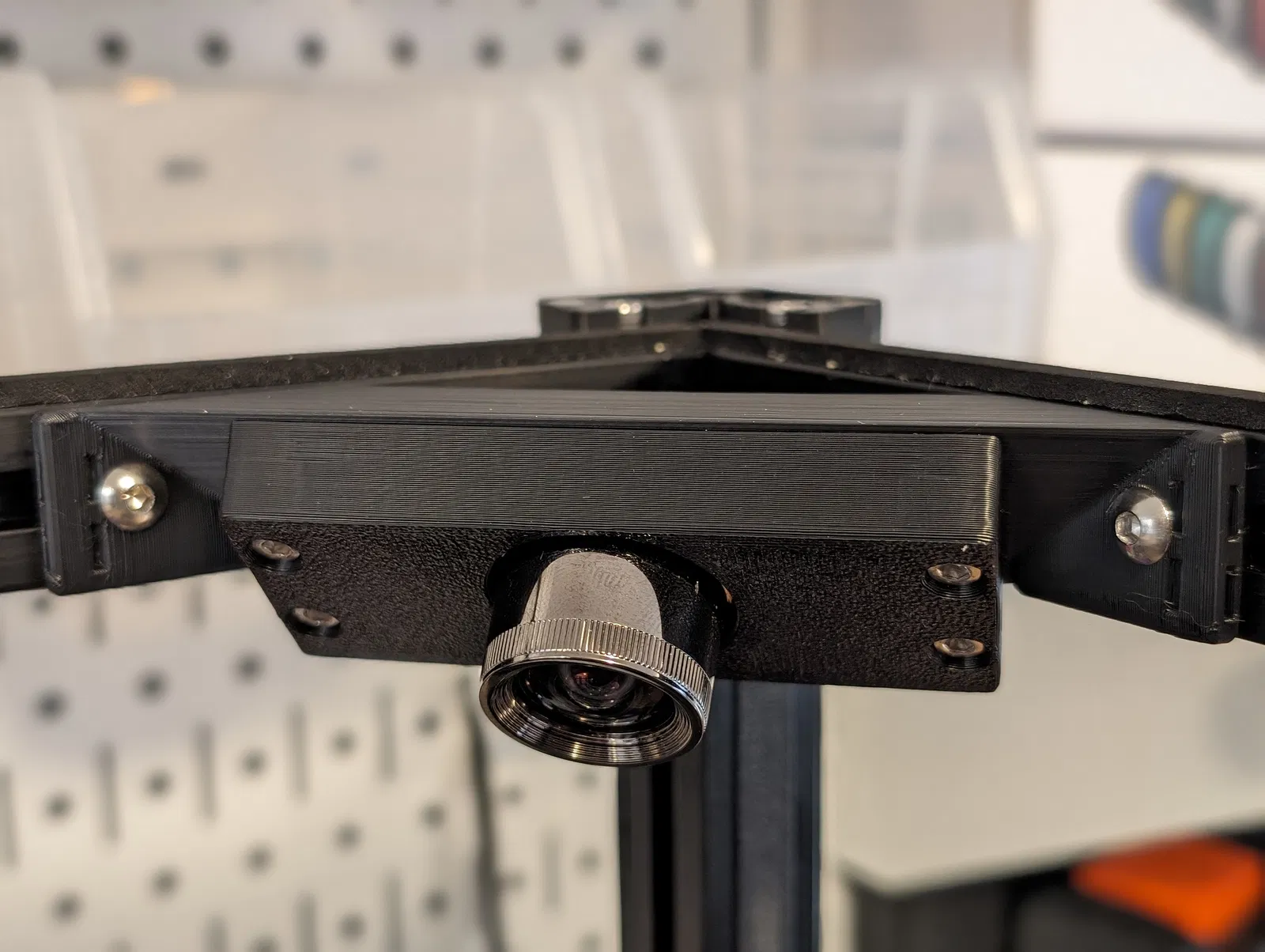

Vặn hai bộ phận in lại với nhau với PCB được kẹp ở giữa, sử dụng 4 vít M3x12. Sau đó lắp toàn bộ cụm với các vít và đai ốc M4.

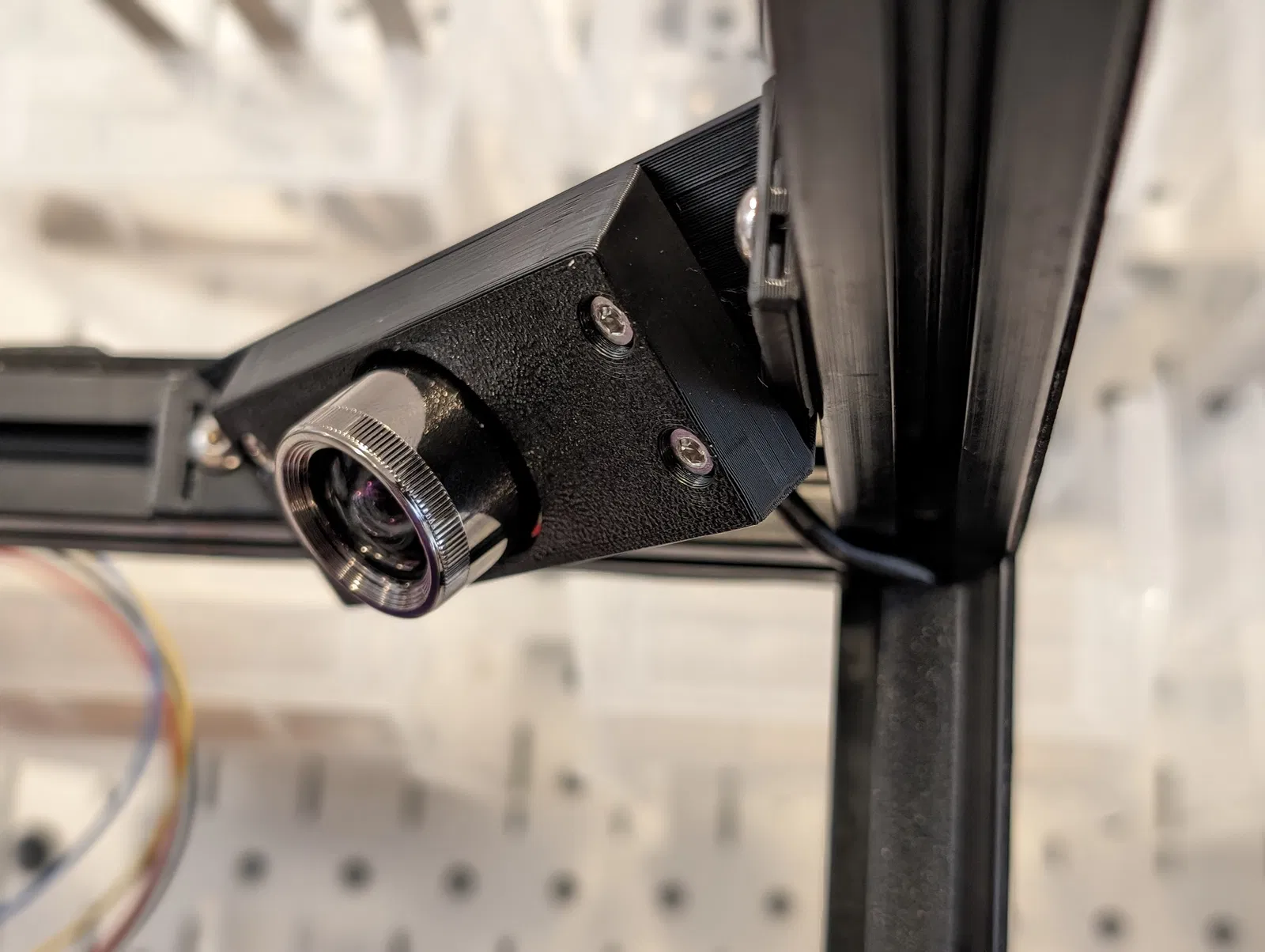

Nếu lắp ở phía trước bên trái hoặc bên phải, cáp USB có thể chạy dọc theo các thanh nhôm thẳng đứng và đi vào khoang điện tử ở phía sau hoặc dưới cùng của máy in.
