Giá đỡ ZWO EAF cho kính thiên văn Baader BDS-RT

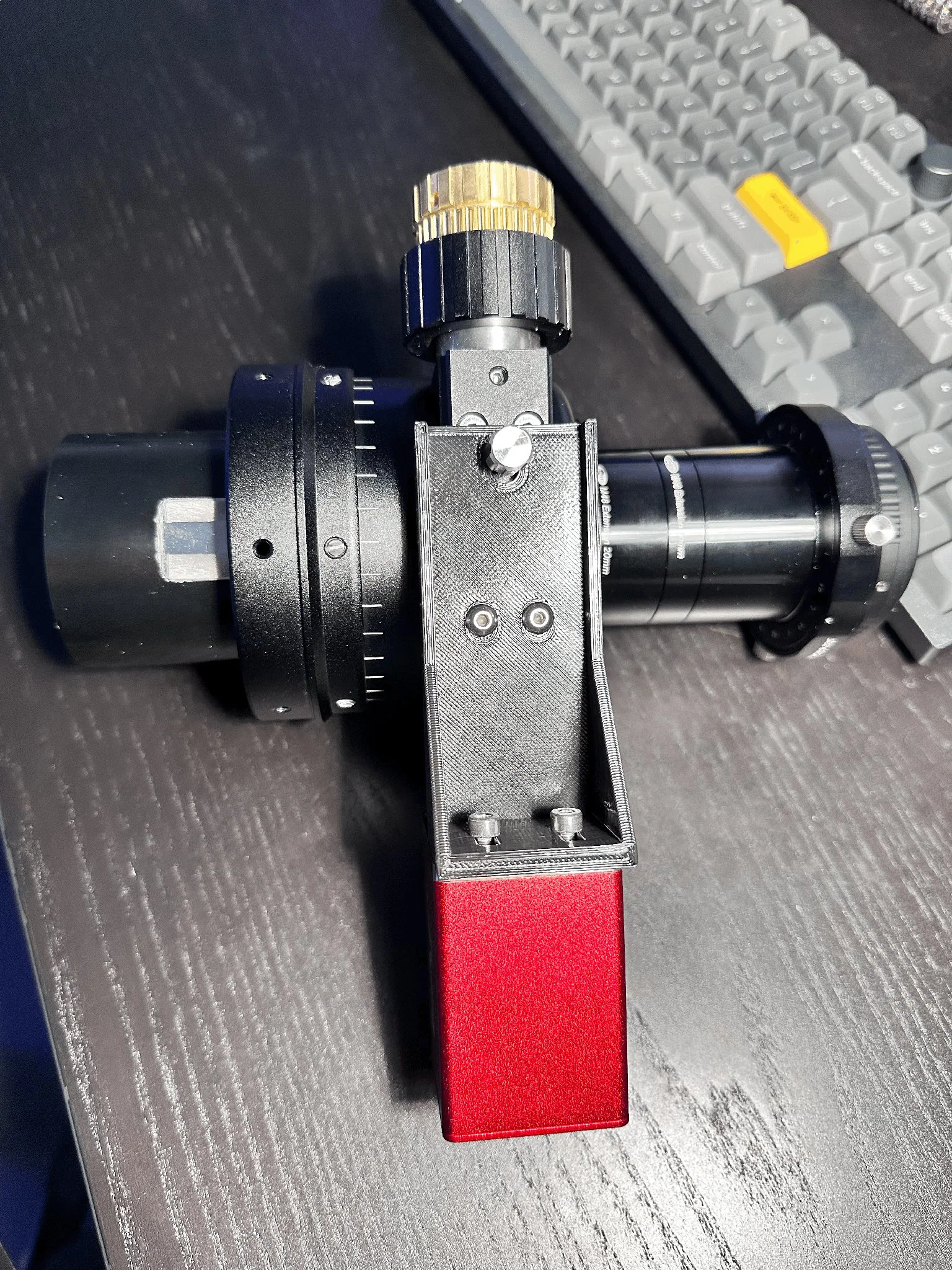

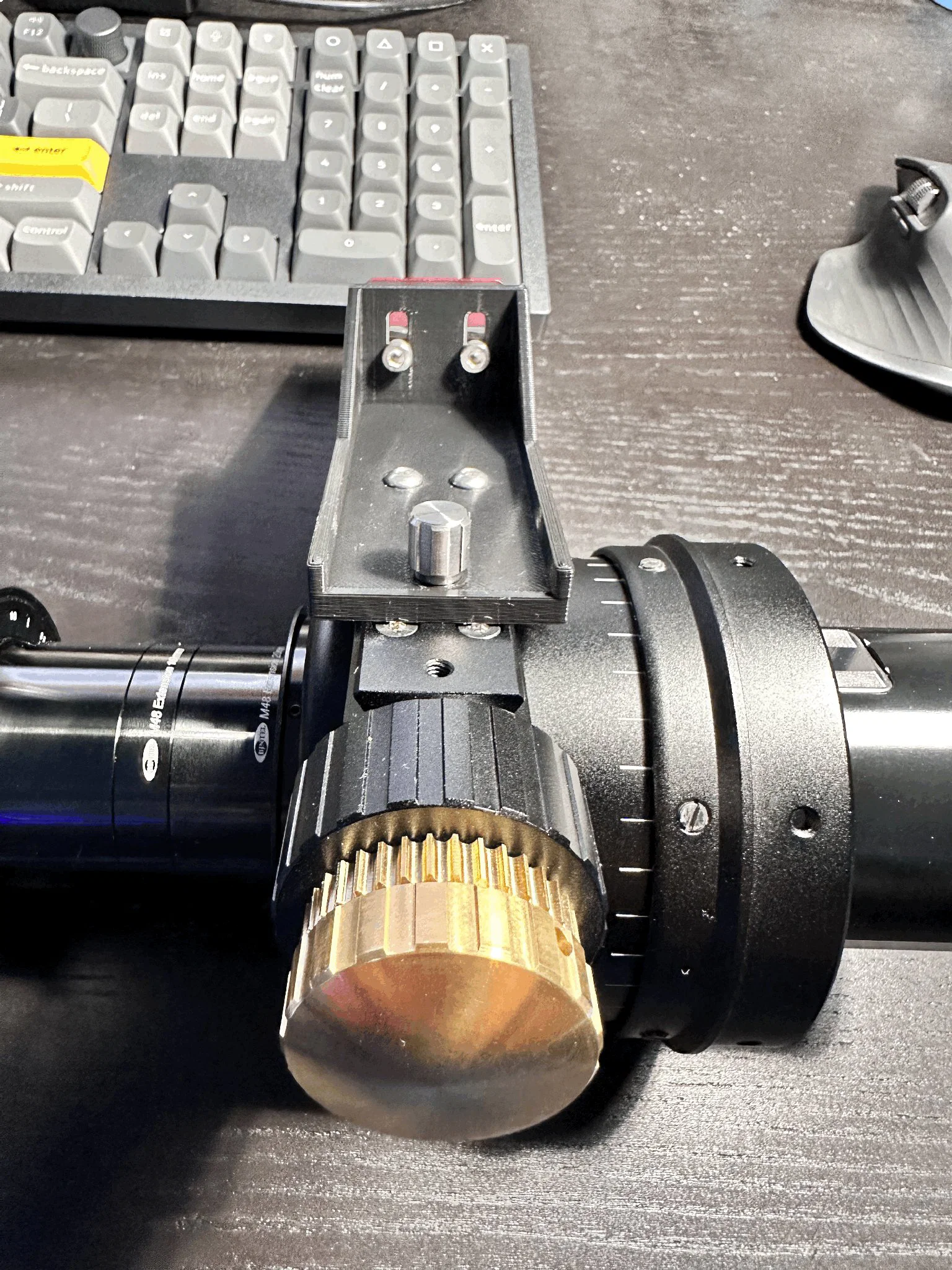

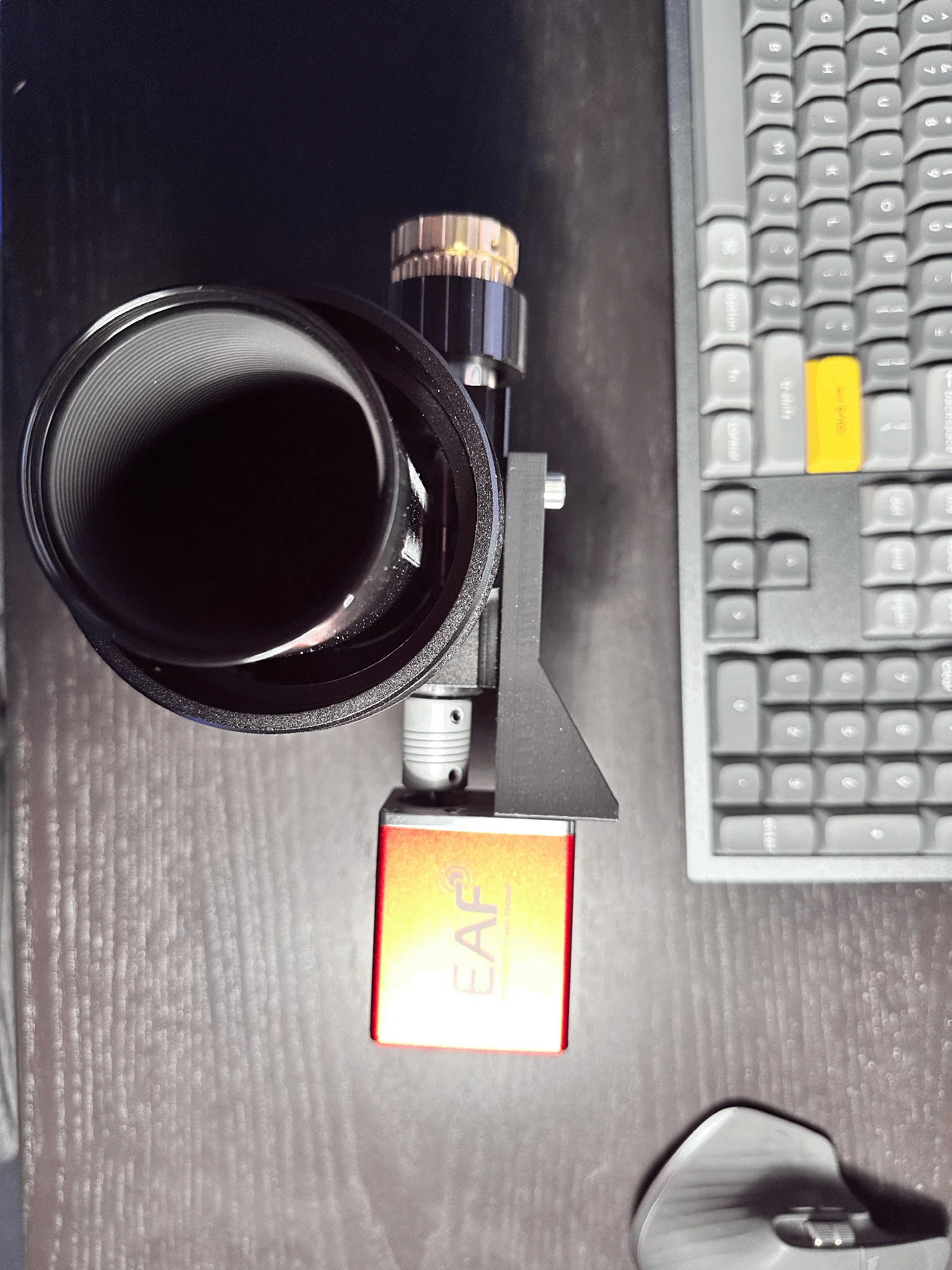

Bảng kim loại chuẩn EAF không vừa với bộ lấy nét Baader Planetarium Diamond Steeltrack 2" mà không cần sửa đổi bảng kim loại để phù hợp với các vít M6 lớn hơn, vì vậy tôi đã tạo ra bảng này sử dụng hai "vít gắn" M4 và vít phanh căng M6.

Tôi đã tái sử dụng một trong các "vít niêm phong" M6 bằng nhựa và mài nó xuống khoảng 3.5mm để sử dụng nó để bịt lỗ vít phanh căng vì tôi quyết định sử dụng vít phanh căng trong lỗ được giải phóng khi di chuyển vít niêm phong bằng nhựa. Tôi đã cần sử dụng các vít M4 dài hơn cho hai vít gắn để cho phép lắp đặt dày hơn.

Cho đến nay, tôi chưa có cơ hội thực sự sử dụng phần này trong một phiên chụp hình nhưng trên bàn, có vẻ như nó sẽ phù hợp.

Tôi đã in nó bằng PLA+ với các lớp 0.3mm và 4 đường viền.

Nó không quá đẹp, nó không quá tối ưu nhưng có vẻ như nó hoạt động.

Liên kết đến tài liệu OnShape.
