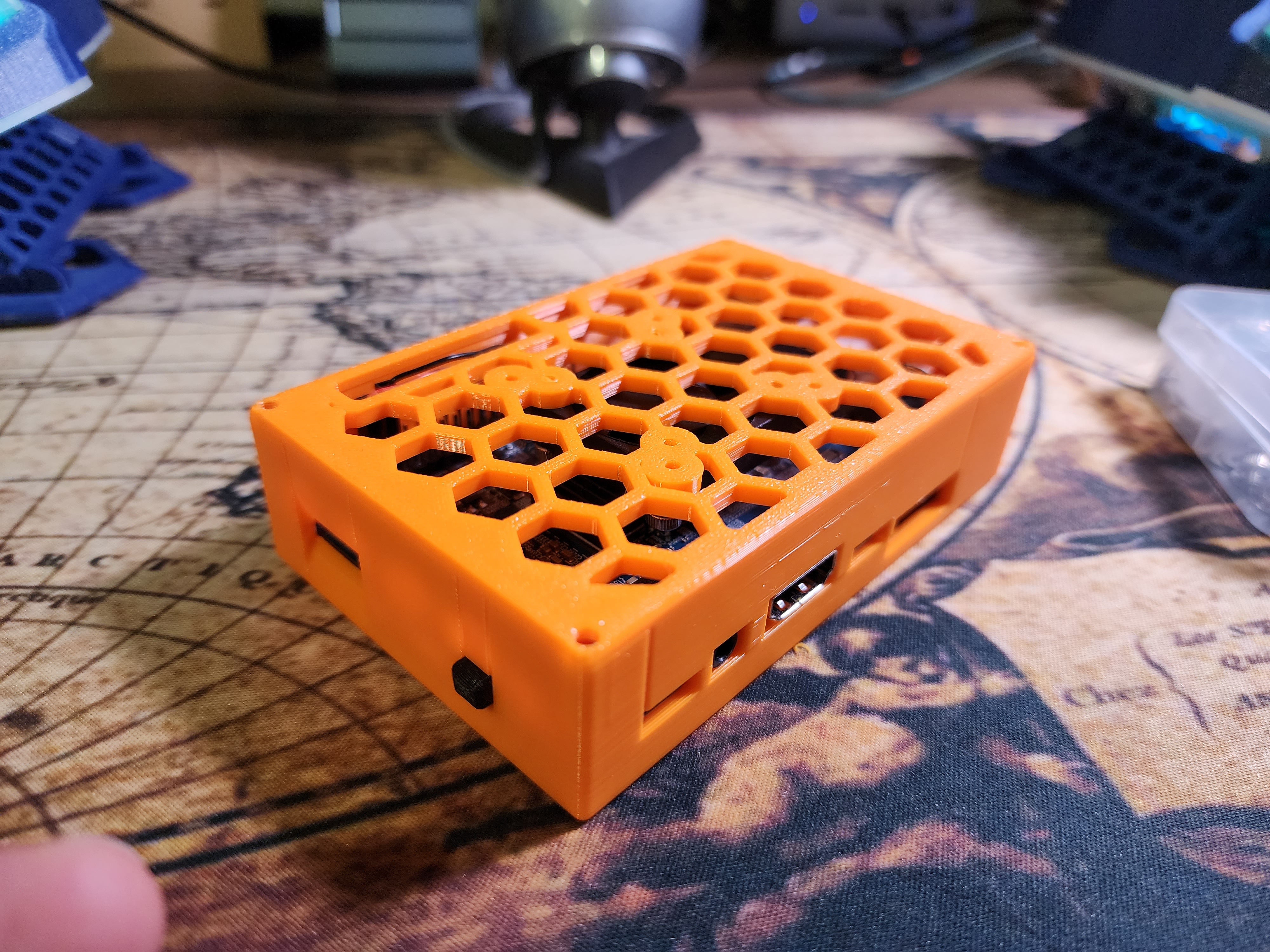

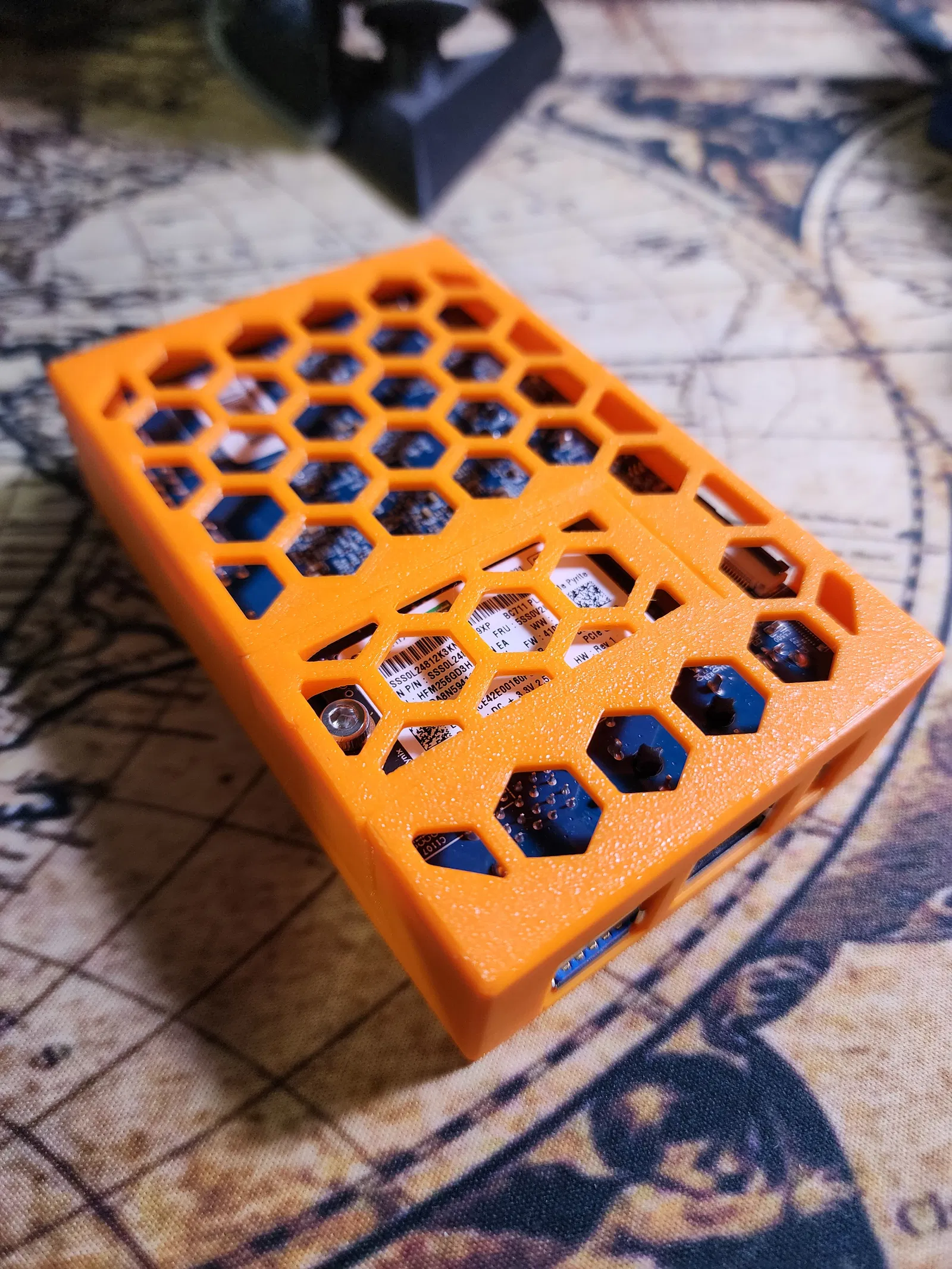

Vỏ Case Orange Pi 5/5B V3

Tác giả choovick

Lượt tải
2.297
Lượt thích
133
Lượt coi
9.583

File 22 12,9 MB

  • v3-ssd-nossd-short-top_1766004715.3mf3MF · 117,6 KB
  • v3-ssd-nossd-tall-top_1766004716.3mf3MF · 118,3 KB
  • v3-nossd-short-bottom_1766004716.3mf3MF · 46,7 KB
  • v3-nossd-tall-bottom_1766004717.3mf3MF · 47,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#120385
Danh mục
DIY
Ngày đăng

Mô tả

2023-04-19 V3

  • Tui vui mừng chia sẻ với anh em phiên bản cập nhật mới nhất cho mẫu V3 của các dòng 5/5B. Đây là những cải tiến chính đã được thực hiện:

  • Đã loại bỏ các kẹp PCB gây khó chịu.

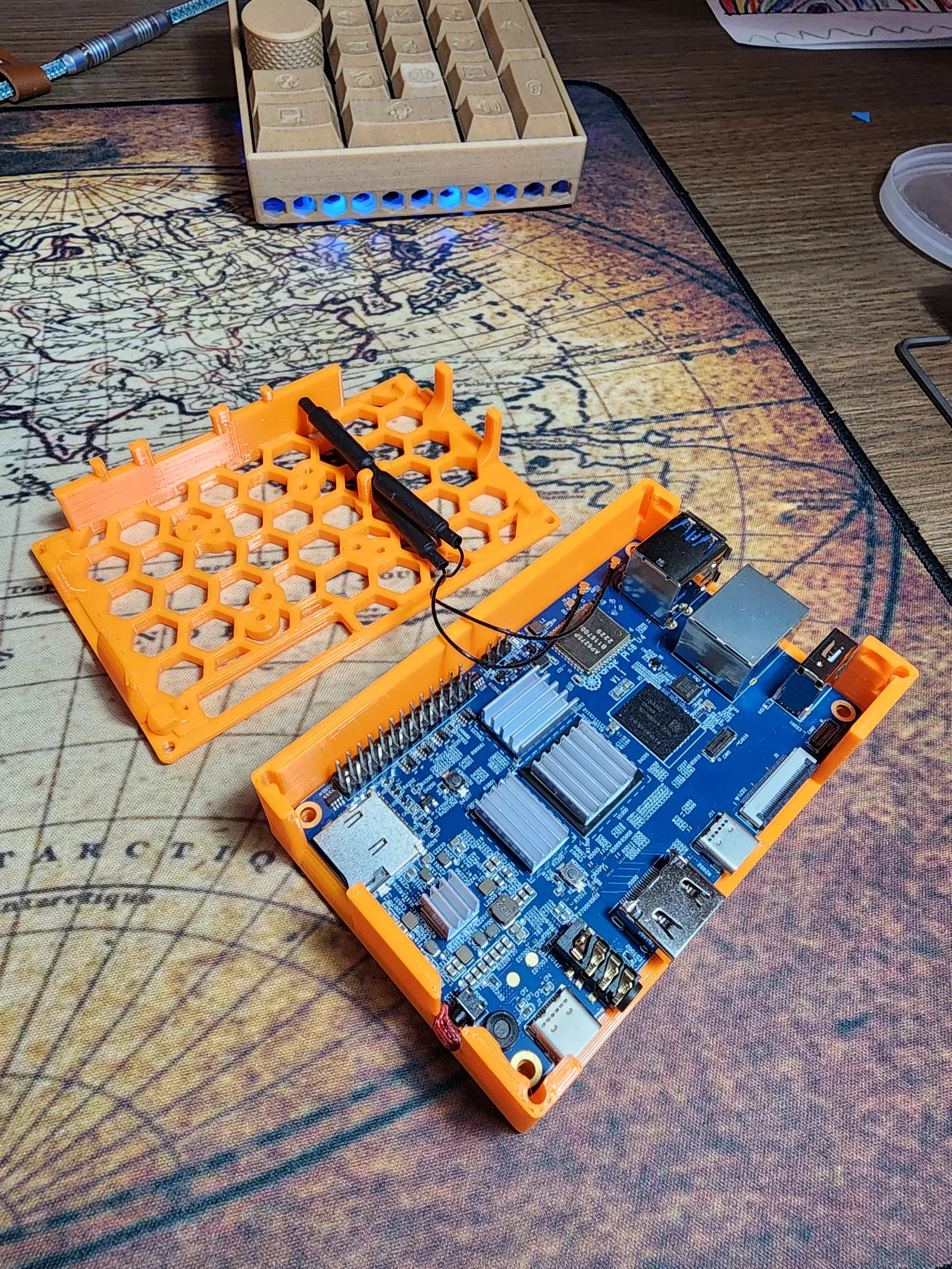

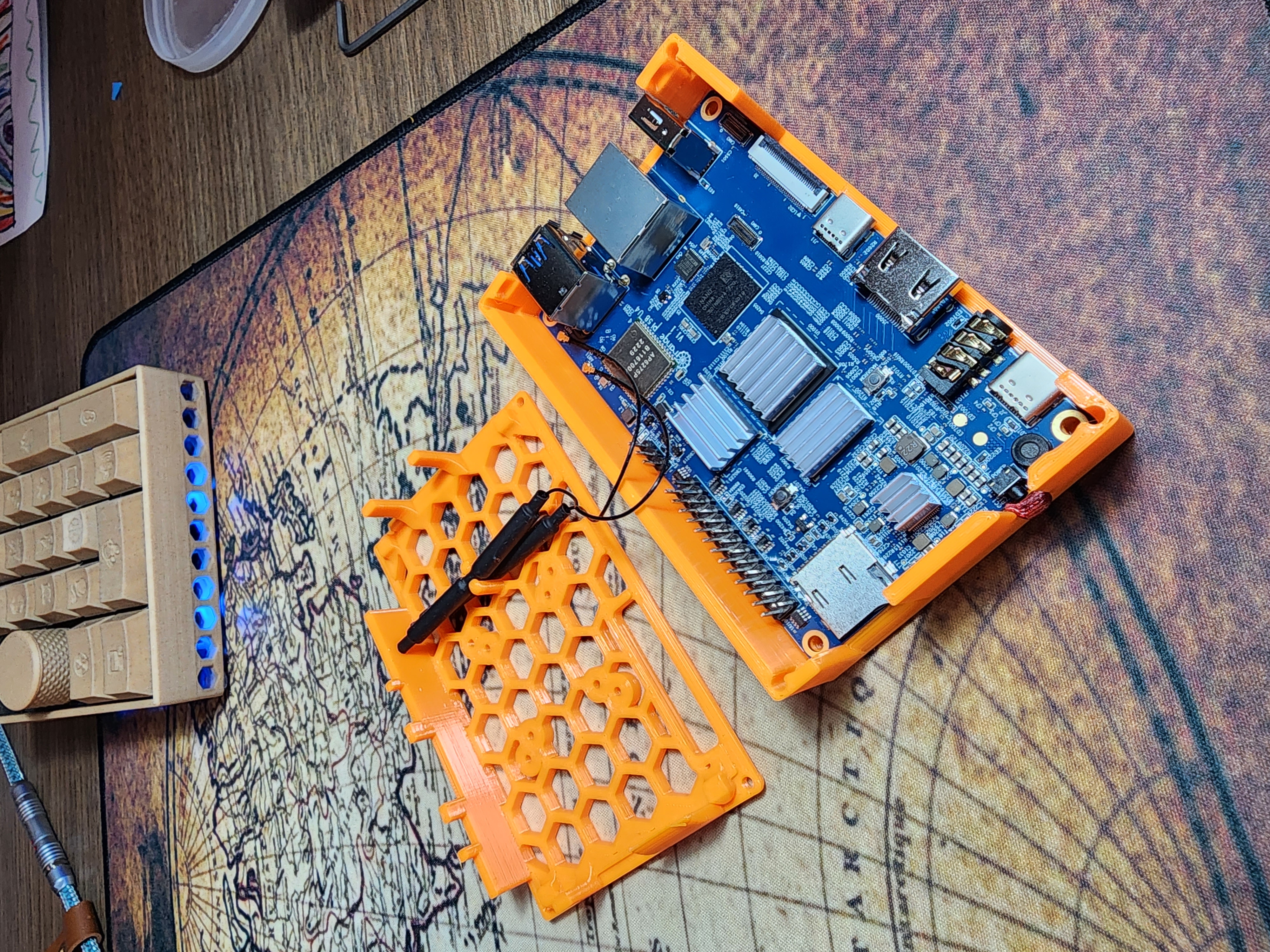

  • Thêm kẹp cho ăng-ten Wifi trên bản 5B.

  • Đã làm dày phần nắp trên để bớt bị cong.

  • Các vách bên trong giờ có thêm 0.2mm không gian cho bo mạch, giúp việc lắp bo mạch vào dễ dàng hơn.

  • Nút bấm đã được cải tiến để dễ sử dụng hơn.

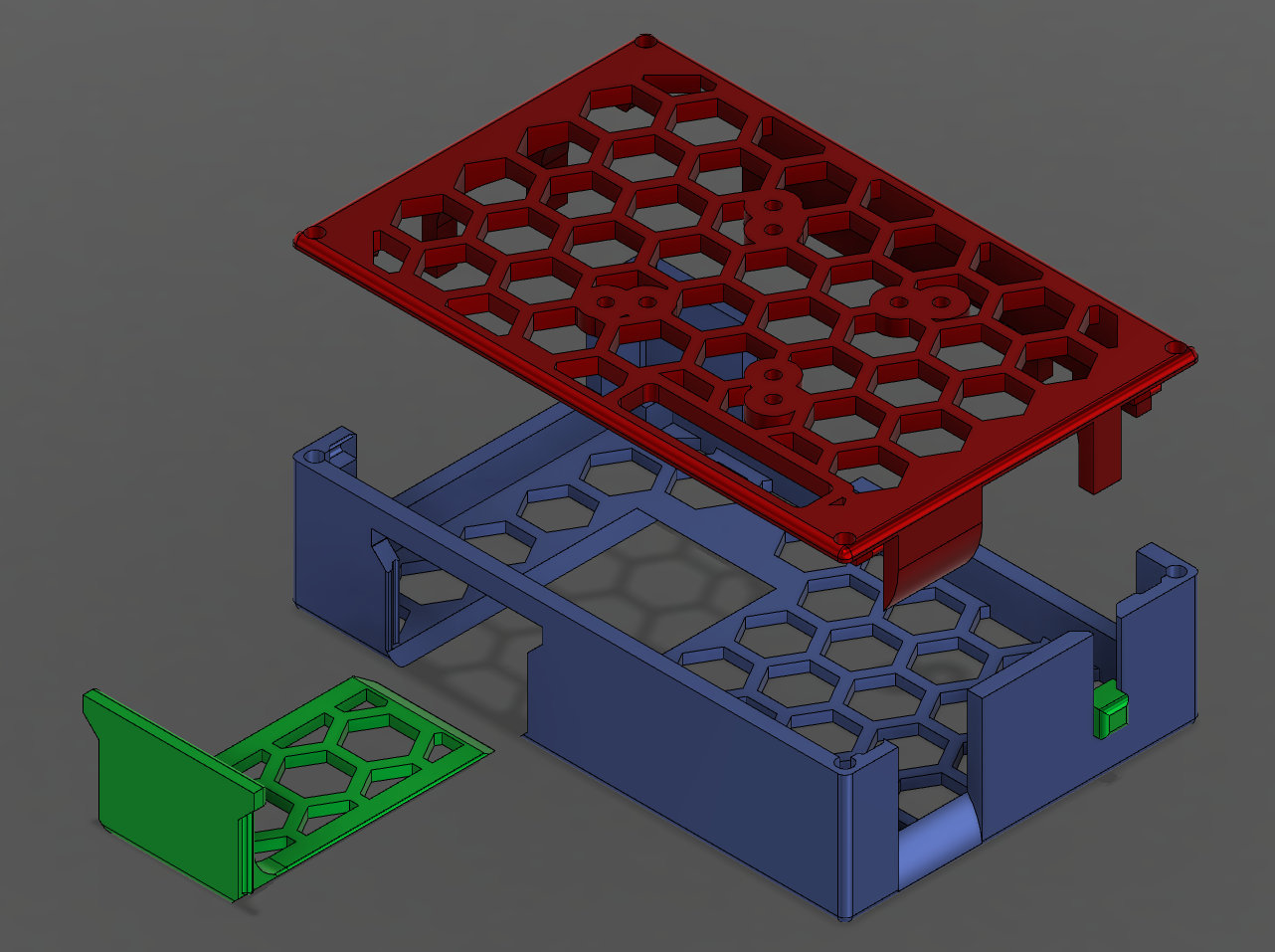

  • Giờ đây có các tùy chọn nắp ngắn/cao và có/không có khe cắm SSD.

Clip ăng-ten hoạt động: https://www.reddit.com/r/OrangePI/comments/12skkb7/orange_pi_5b_case_update_v3_enjoy/

Hai là những cập nhật cho mẫu V2:

  • Thêm nút nguồn
  • Cải thiện khả năng truy cập thẻ SD

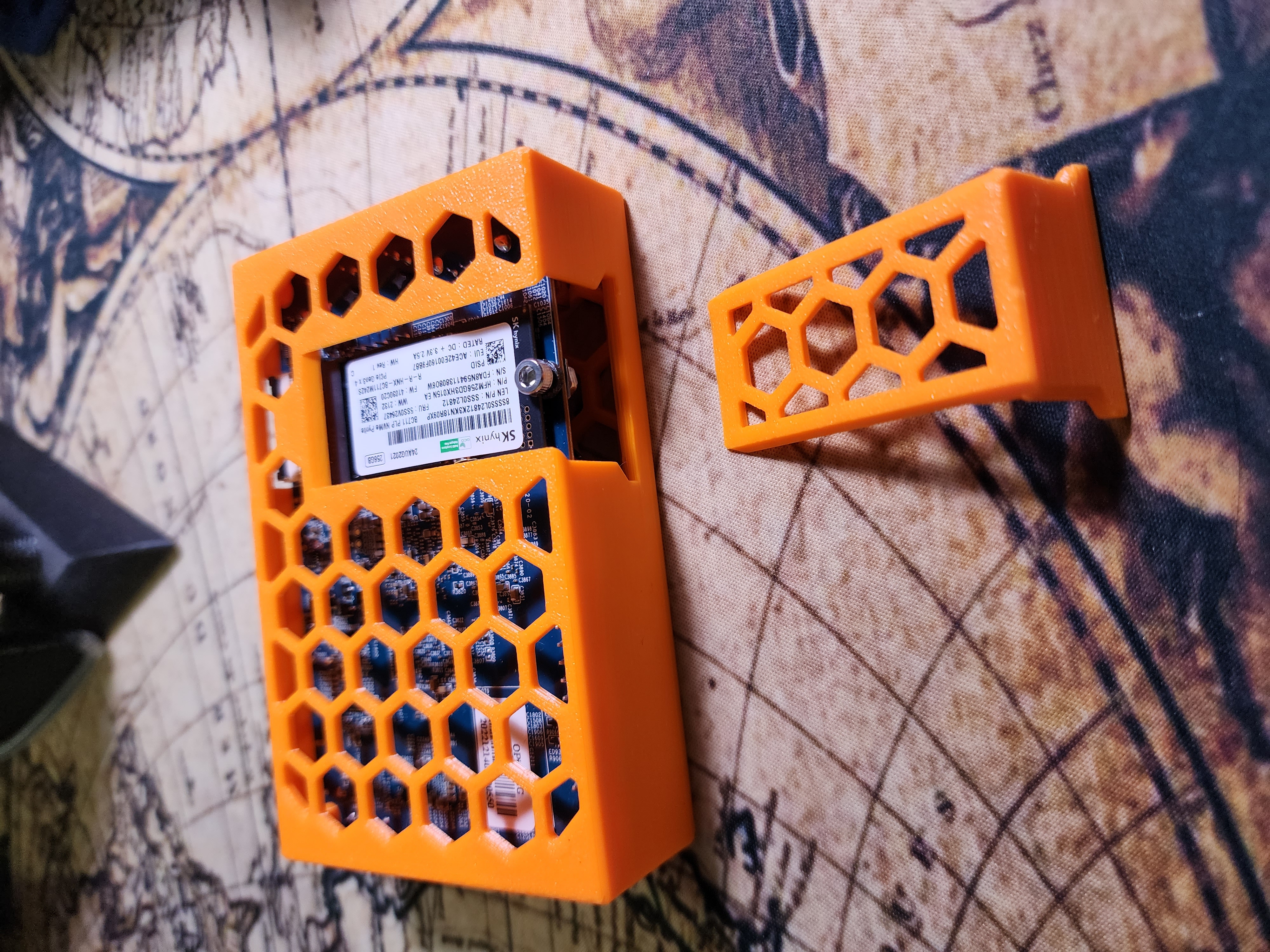

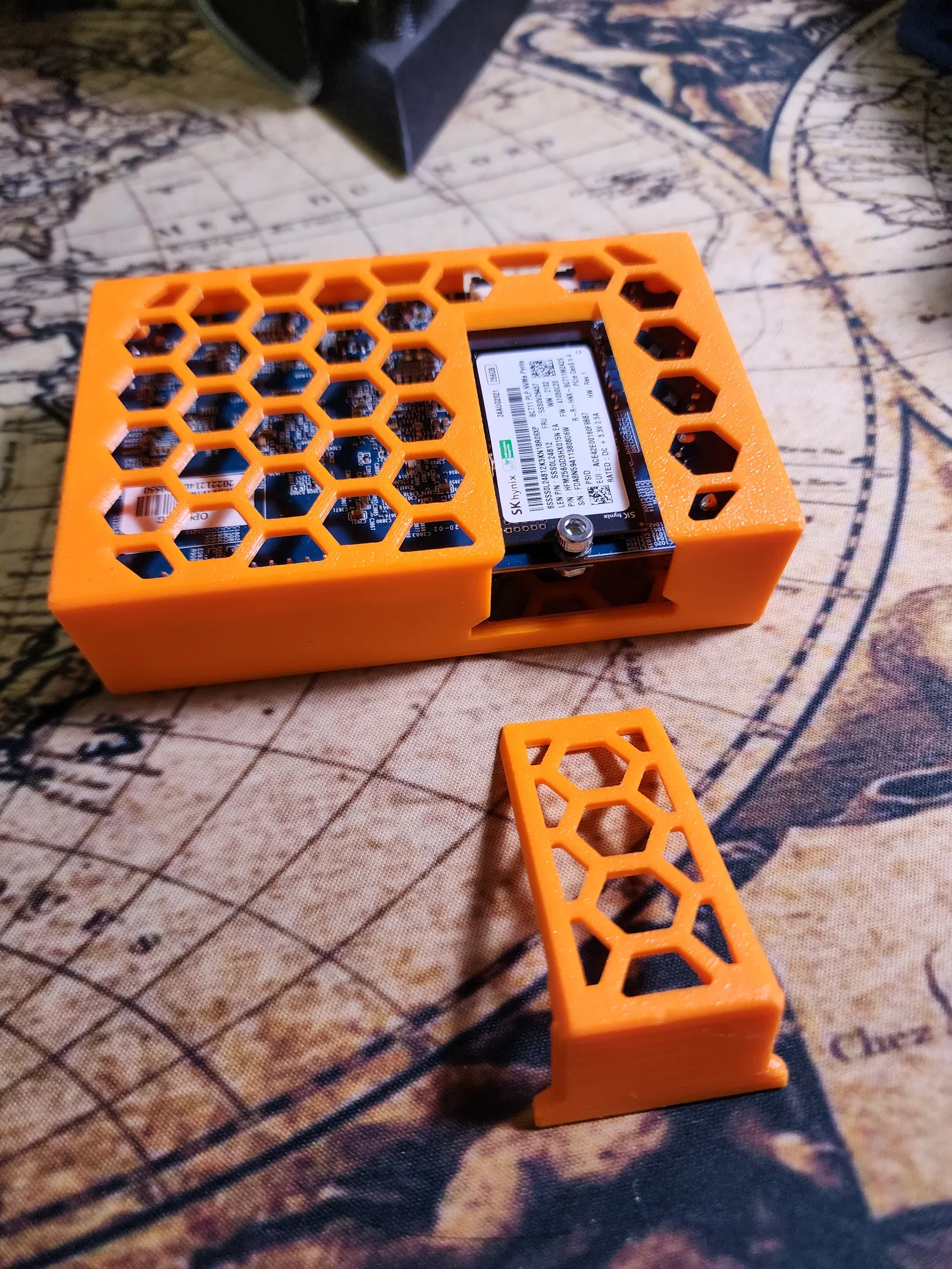

  • Nắp SSD có thể tháo rời, gắn bằng kẹp
  • Hỗ trợ quạt 40mm và 30mm

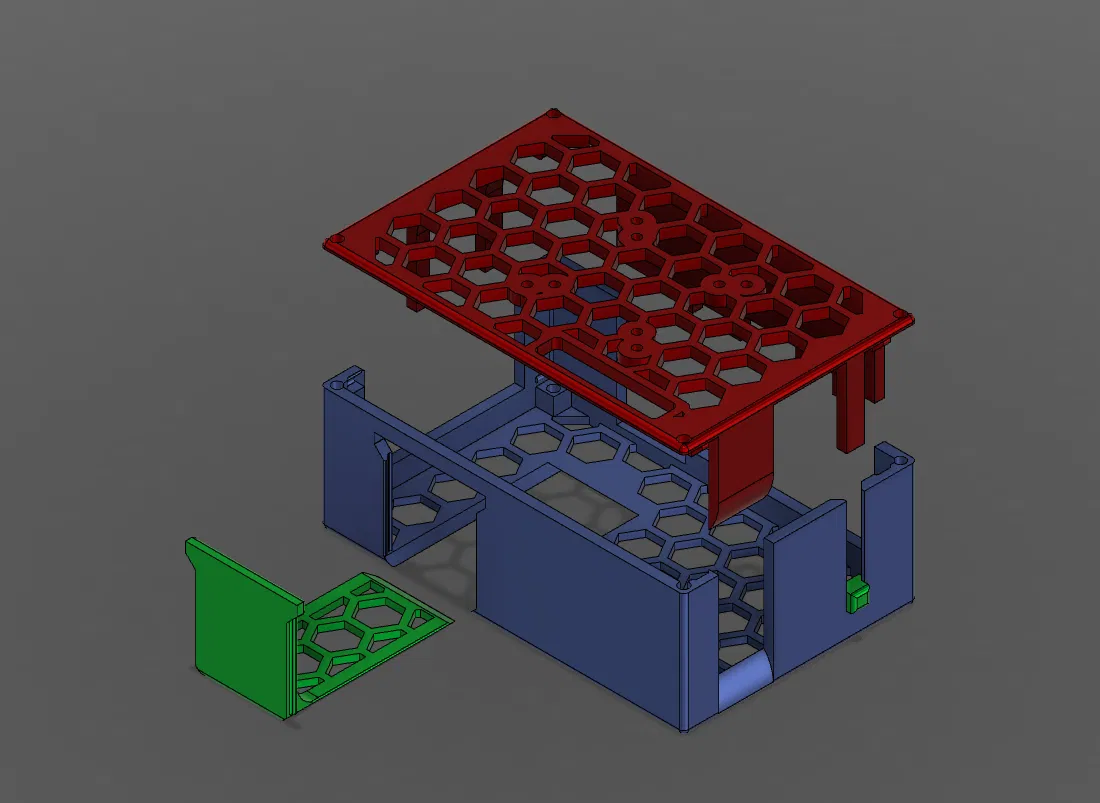

  • Hai phiên bản chiều cao, với mẫu cao hơn có thể dễ dàng lắp quạt 3020 hoặc 4020 (dù chưa thử nghiệm).

Phần cứng cần thiết:

  • Các vít M3 loại ngắn để cố định phần đế và thêm vít nếu muốn cố định nắp.

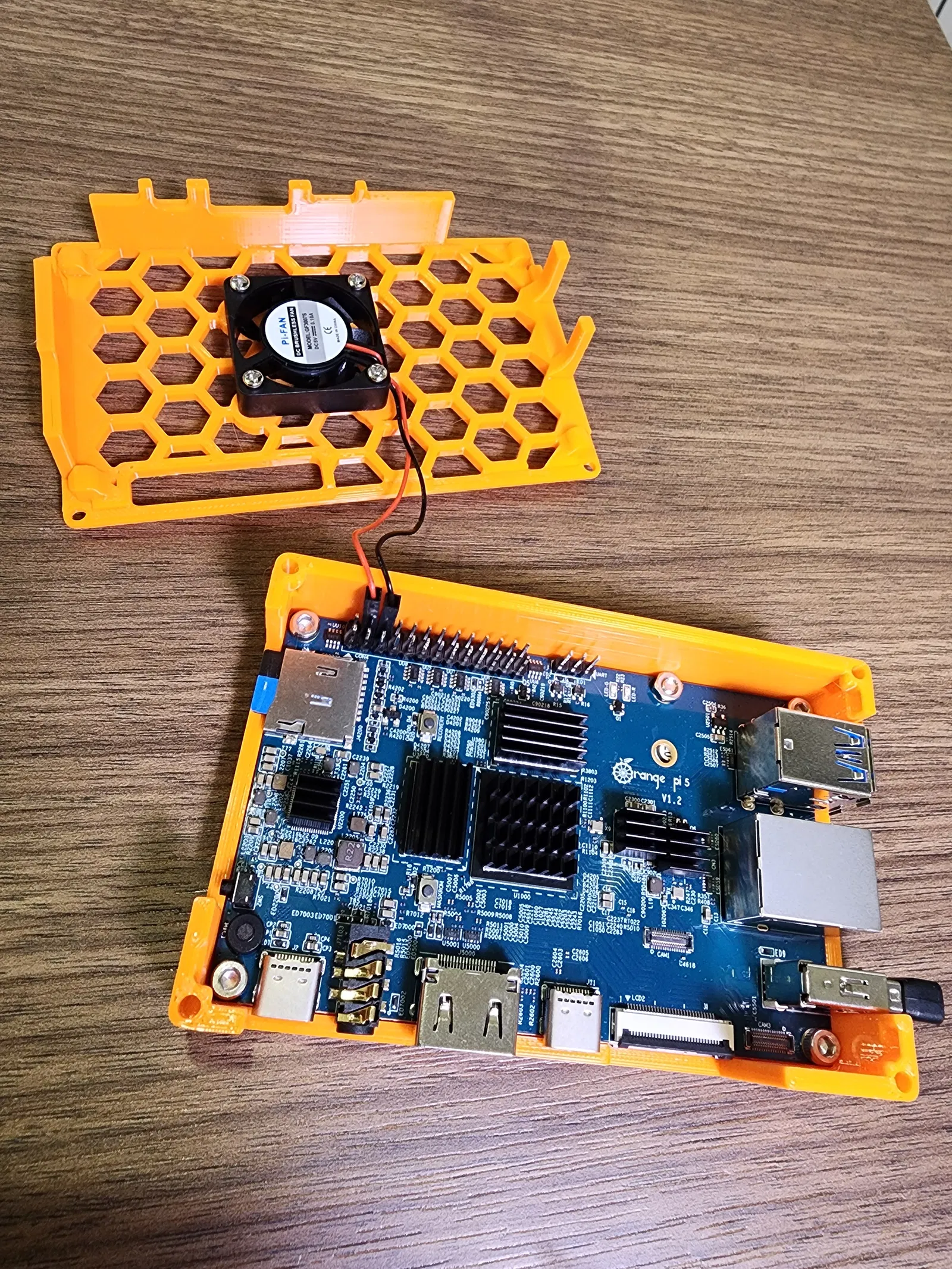

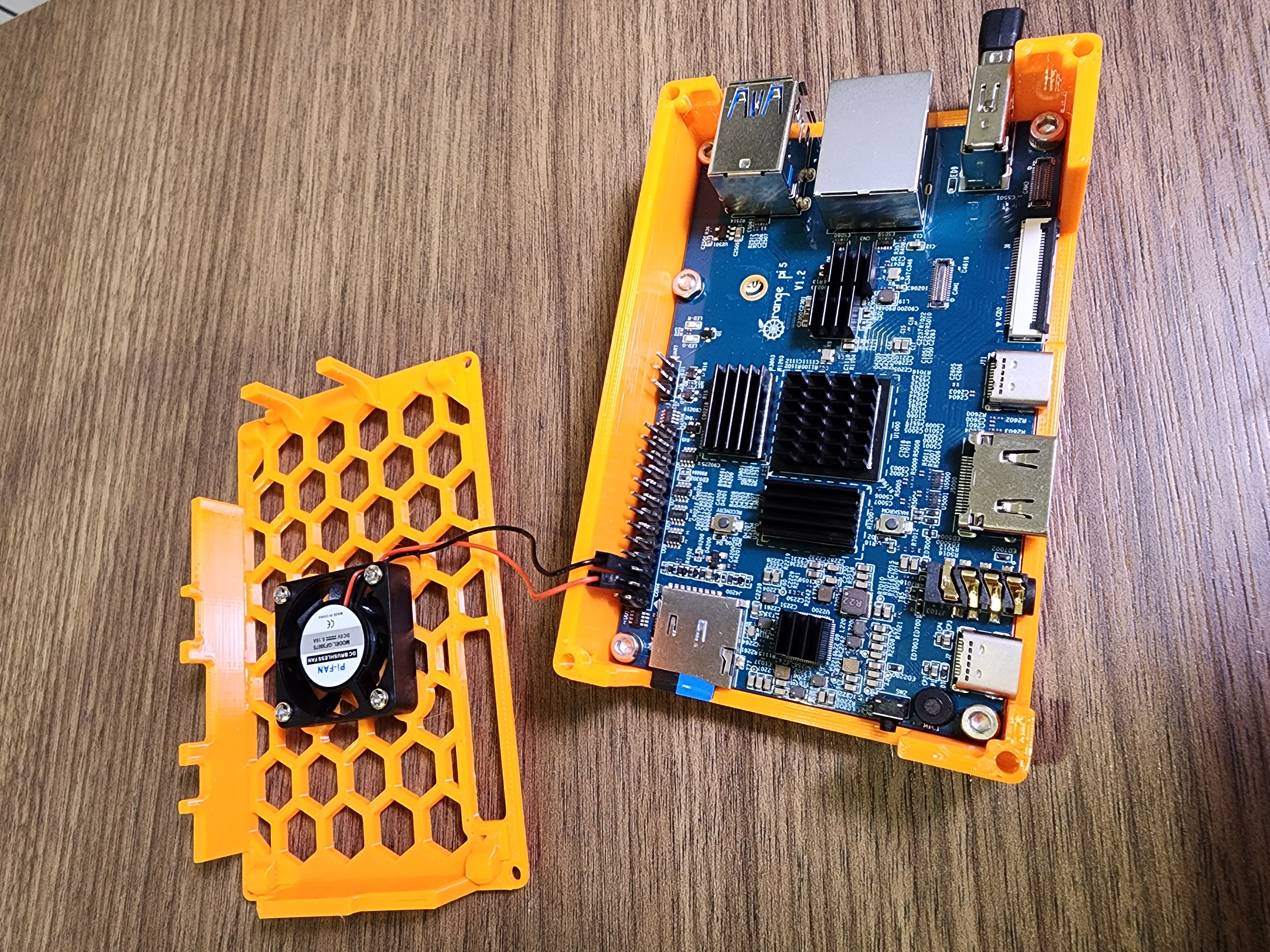

  • Quạt 5V 30x10mm tùy chọn. Tui có quạt 30x8mm vừa khít

Video Demo lắp ráp: The OrangePi micro PC (reddit.com)
