Bộ Nguồn và Tấm Chắn Sáng Thám Hiểm Hành Tinh

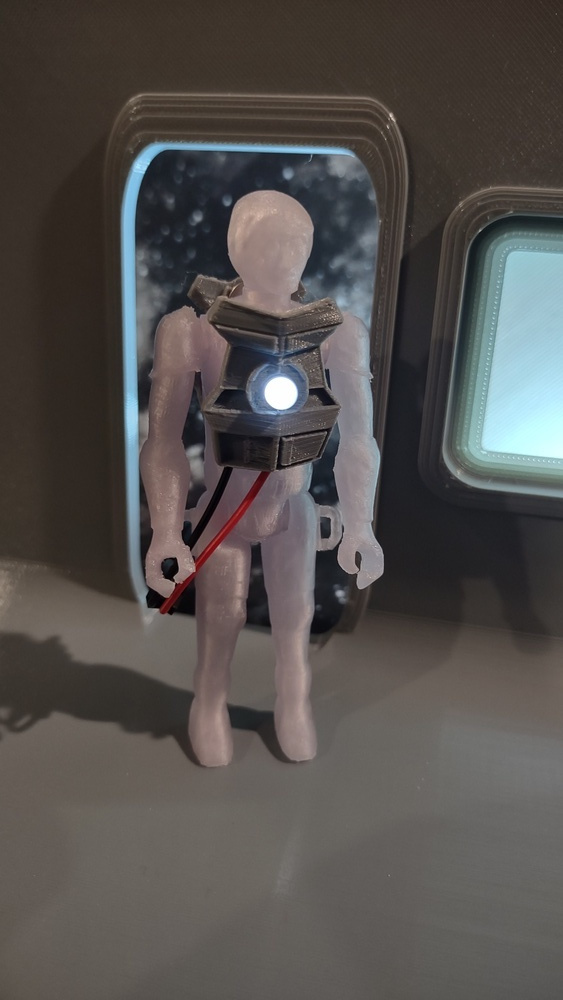

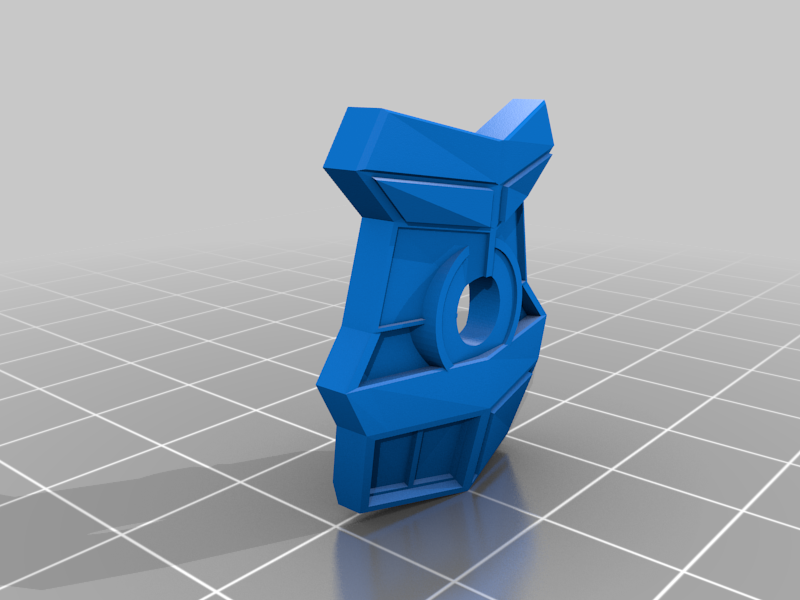

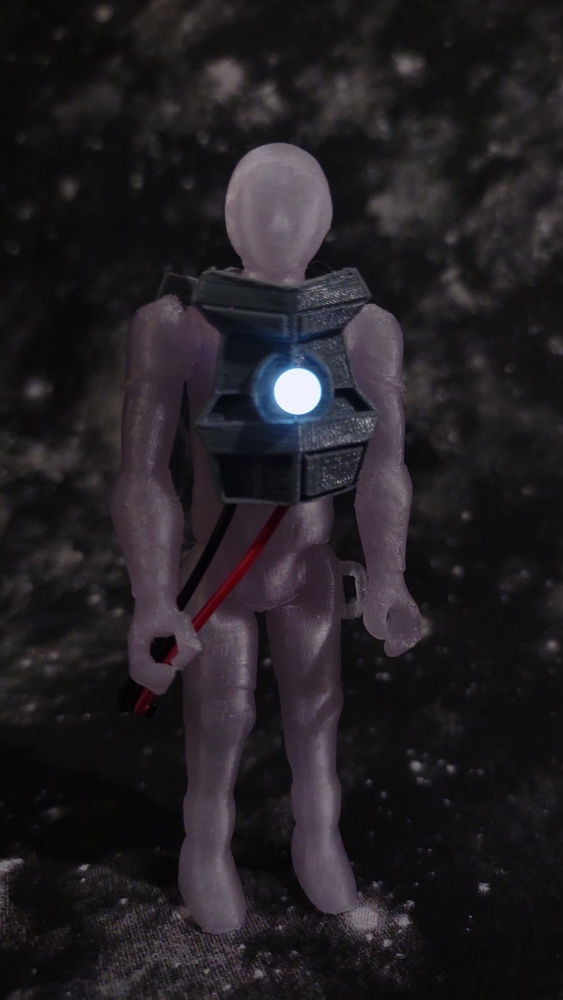

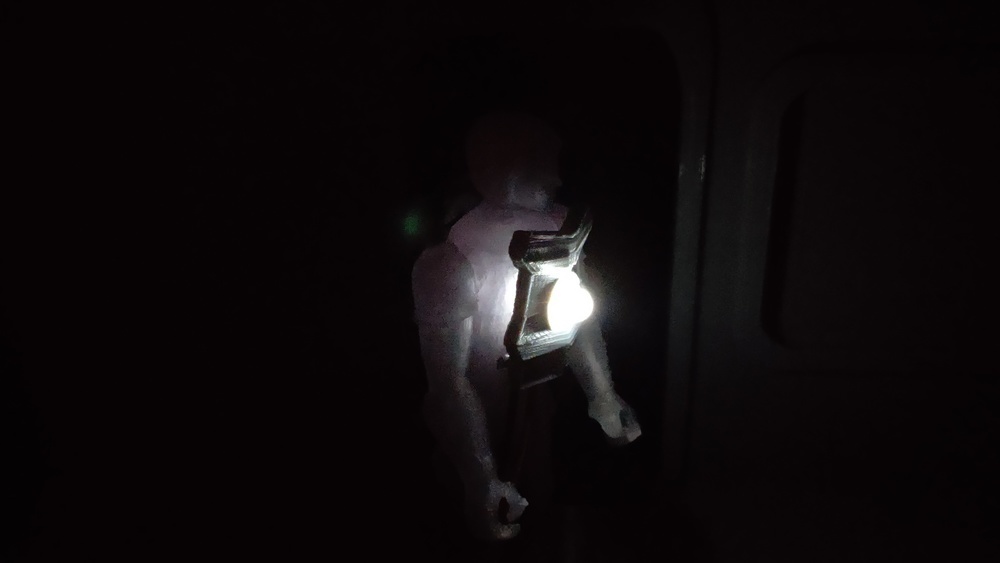

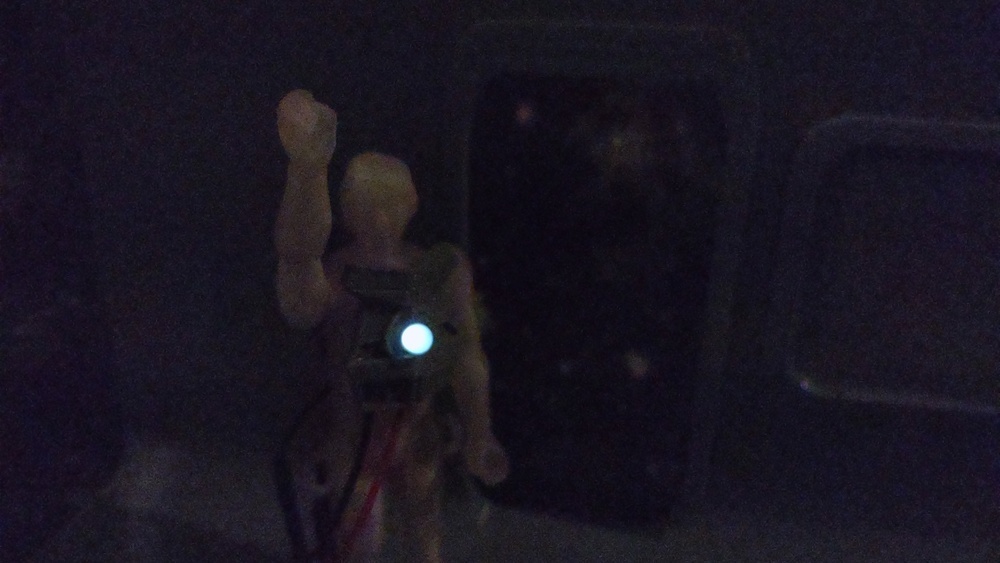

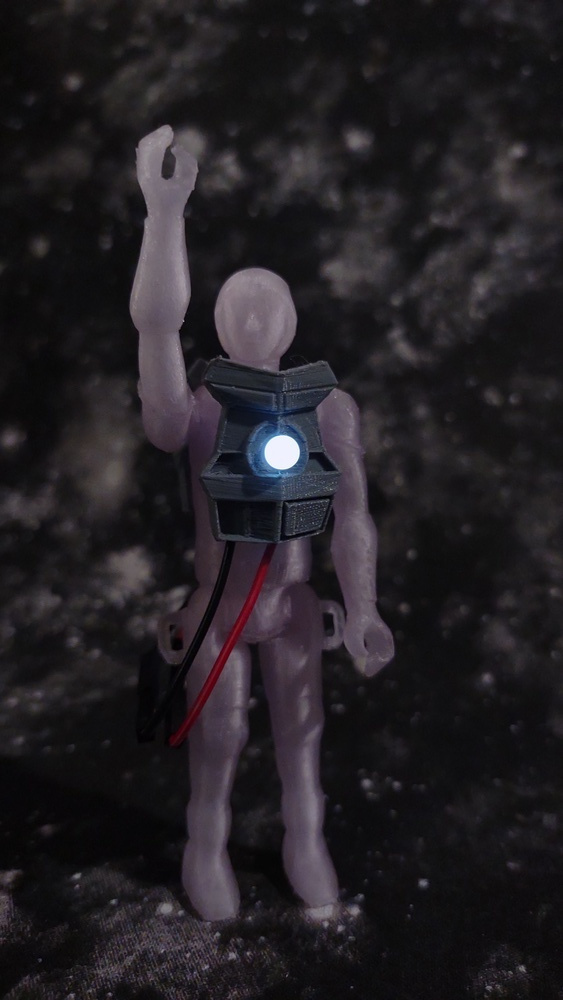

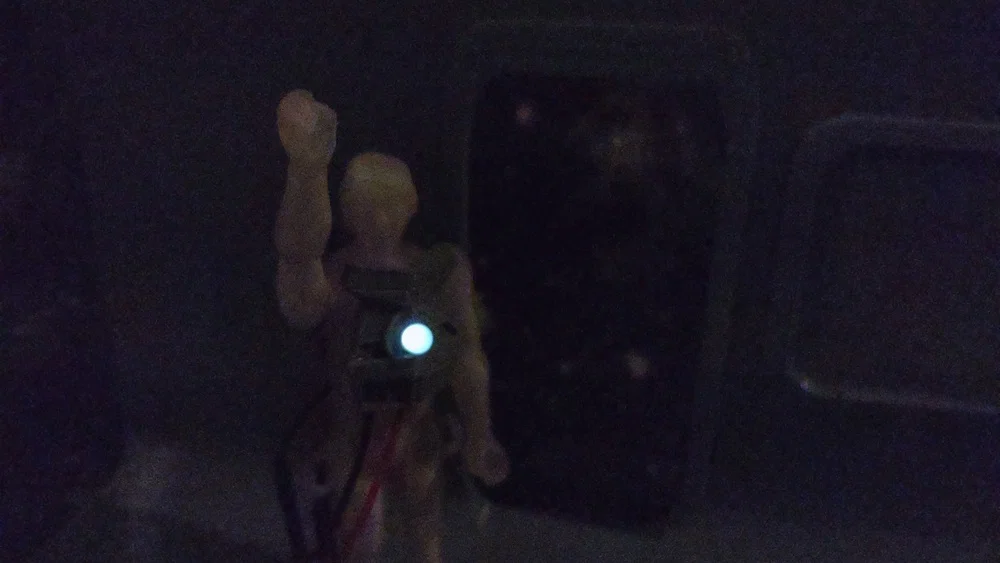

Đây là Bộ Nguồn và Tấm Chắn Sáng cho mô hình Planetary Explorer! (https://www.thingiverse.com/thing:5765846) Bộ Nguồn được thiết kế để chứa pin CR-927 3V, và Tấm Chắn Sáng phía trước chứa LED đường kính 5 mm tùy chọn màu sắc. Trong loạt ảnh đầu tiên, tôi đã sử dụng LED trắng, nơi bạn có thể thấy Planetary Explorer đang khám phá một con tàu vũ trụ bỏ hoang bí ẩn.

Phần trên của tấm chắn dùng để bảo vệ cổ của người khám phá, trong khi phần giữa và dưới bảo vệ các bộ phận quan trọng.

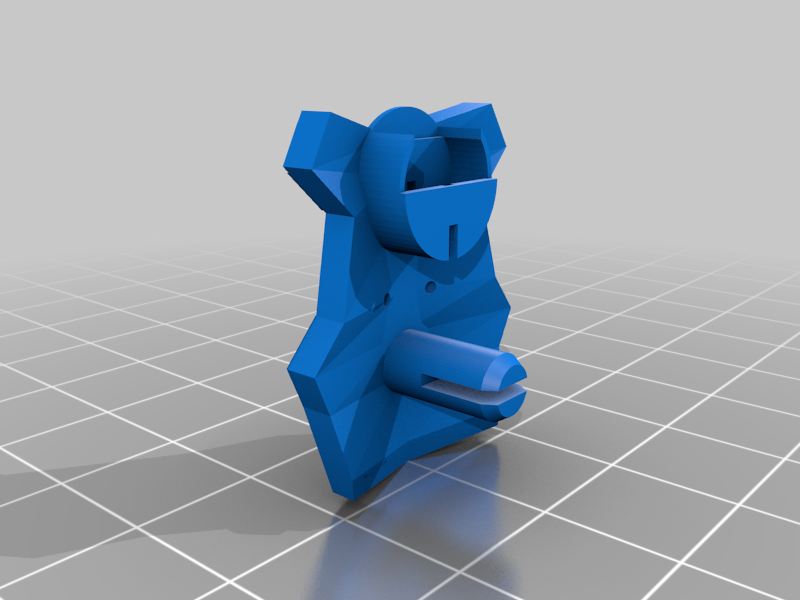

Bộ Nguồn có thể chứa một công tắc tạm thời đường kính 6 mm hoặc không có công tắc nếu nó yêu cầu nguồn điện liên tục! Trong ảnh, tôi đã sử dụng dây với các đầu nối dupont để kết nối phía trước và phía sau, nhưng bạn có thể sử dụng bất kỳ loại nào bạn muốn. Đầu nối dupont có ưu điểm là dễ dàng kết nối và ngắt kết nối. Ý định là bộ nguồn này có thể hoạt động với các phụ kiện phía trước khác trong tương lai...

Tấm Chắn Sáng và Bộ Nguồn có thể được nối dây trực tiếp với nhau, bạn có thể thêm điện trở nếu muốn giới hạn dòng điện nhưng có lẽ không cần thiết với pin CR-927 vì nó không xuất ra nhiều dòng điện. Các LED khác nhau có thể có yêu cầu dòng điện khác nhau.

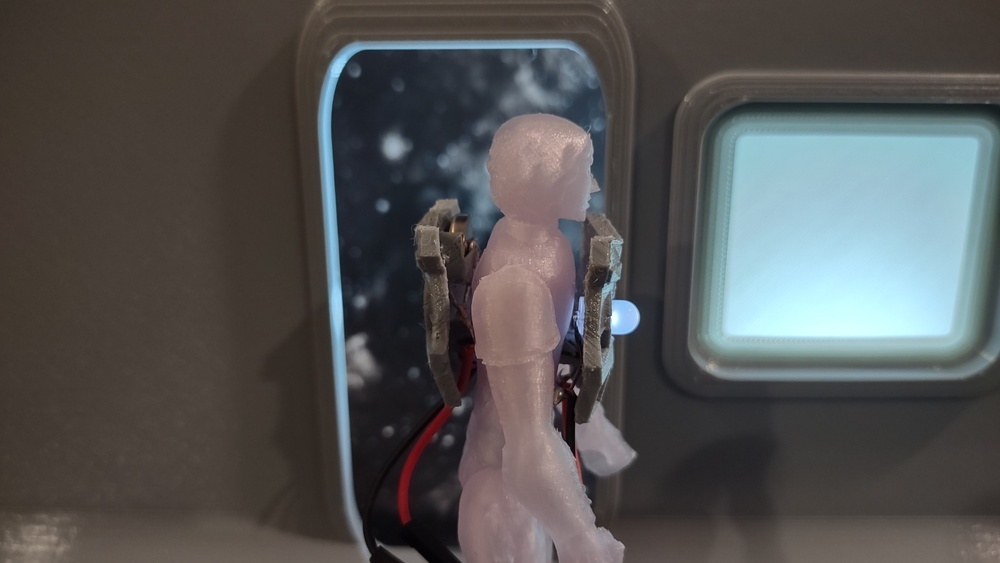

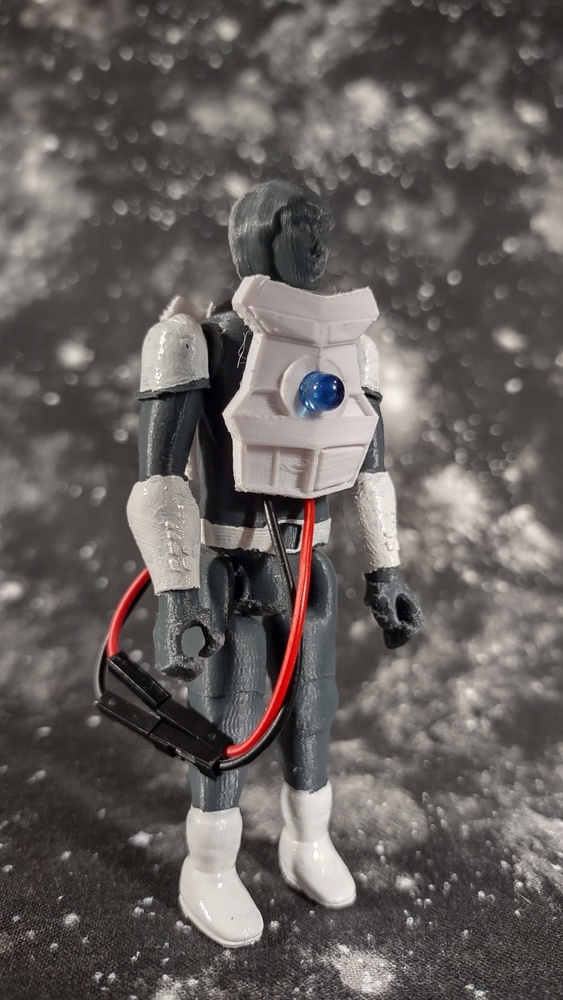

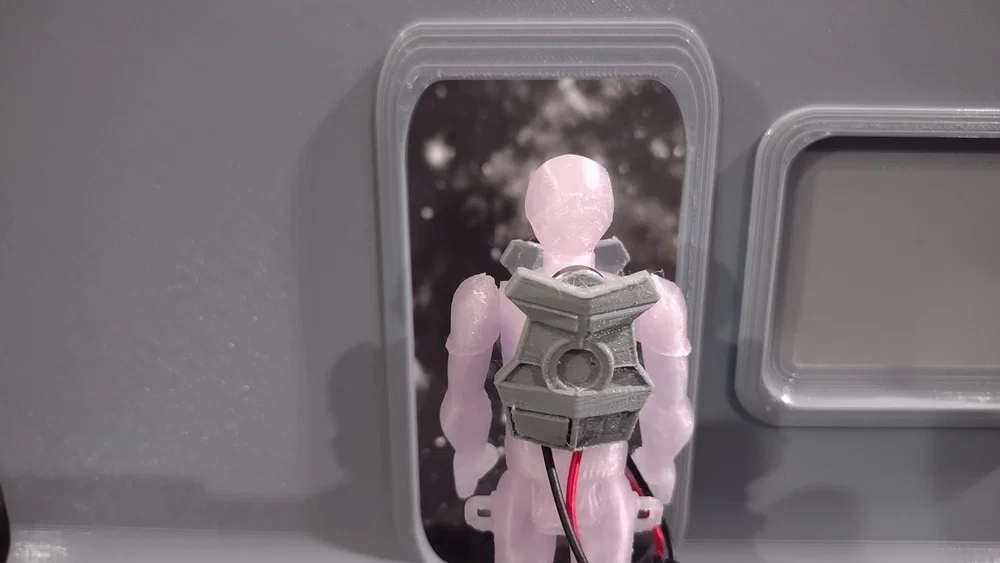

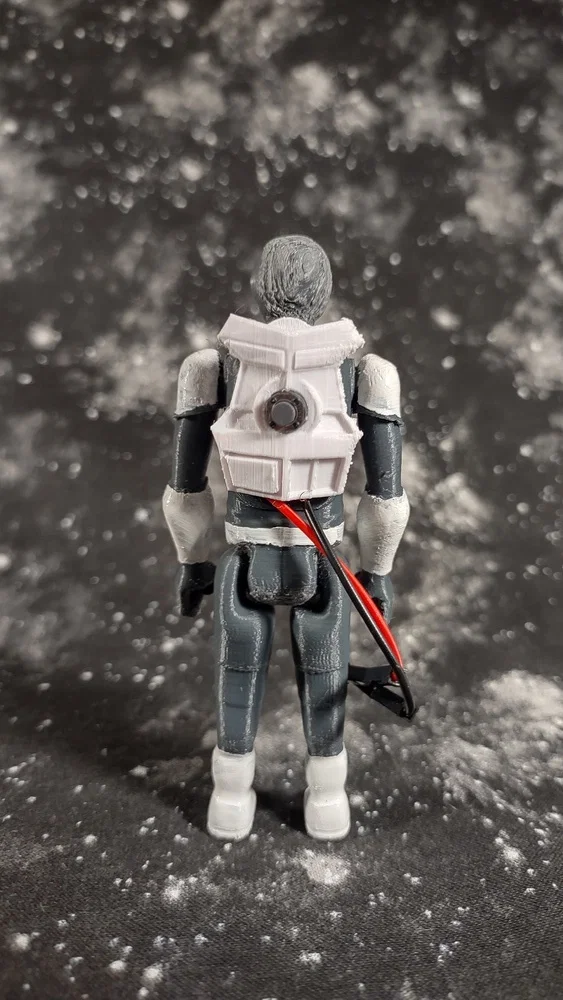

Đã thêm một vài ảnh hiển thị tấm chắn màu trắng với LED xanh và công tắc tạm thời ở tấm chắn phía sau.

Cài Đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Có

Infill:

15%

Filament:

Coex3D PLA

Coext Next (xám nhạt)

Ghi chú:

Coex3D sản xuất sợi nhựa của riêng họ tại Pulaski, WI và chỉ sử dụng nhựa NatureWorks USA Ingeo cho PLA của họ.

Sau khi in =============

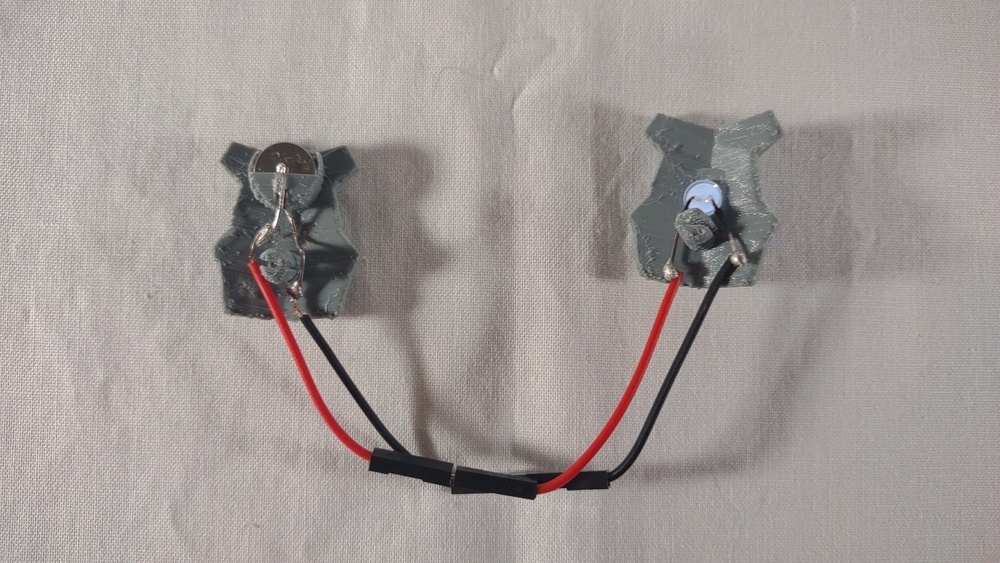

Đối với tấm chắn phía trước, LED vừa khít vào lỗ phía trước. Đối với tấm chắn phía sau, có không gian để luồn dây vào phía trước và phía sau pin, tạo kết nối với các cực dương và âm của pin.

Sau đó, bạn cần nối dây dương từ pin vào cực dương của LED, và dây âm vào cực âm. Bạn sẽ biết mình làm đúng khi LED sáng lên! Trong ảnh, tôi đã sử dụng dây màu đỏ cho cực dương và dây màu đen cho cực âm.
