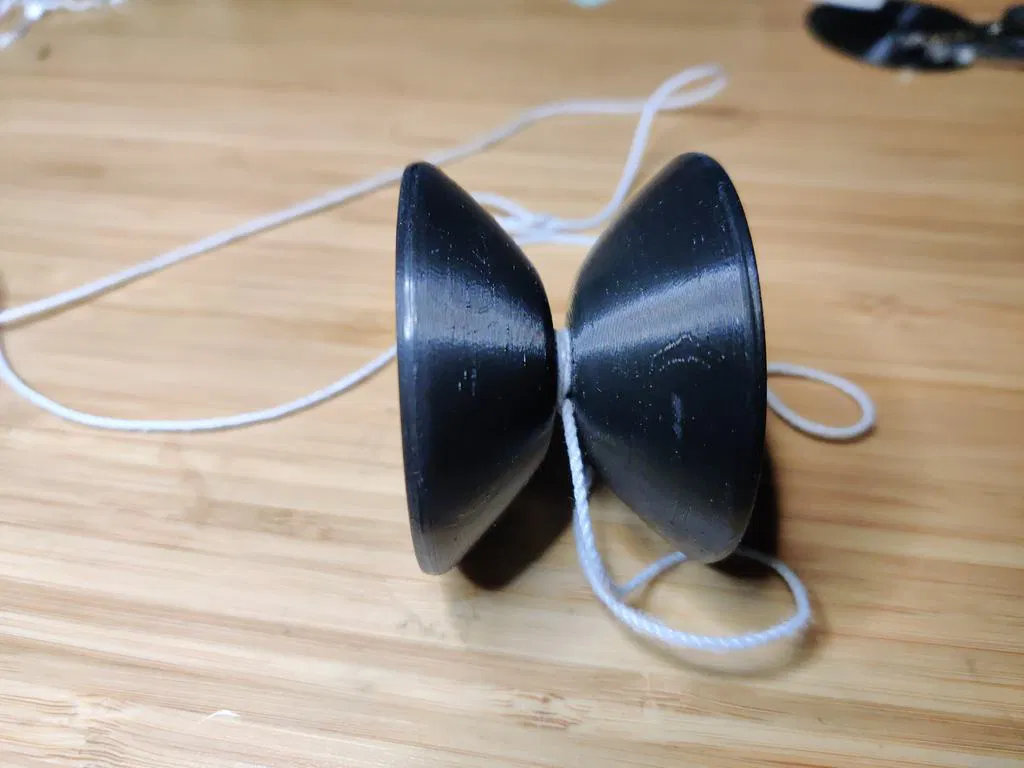

Yoyo Vòng Bi (Yo-yo Bearing)

Một con yoyo "chuyên nghiệp" có trọng lượng, phản hồi tốt, với vòng bi (bearing) để thực hiện các trick và các thứ hơi nâng cao.

Vui lòng đọc kỹ hướng dẫn bên dưới. Có vẻ như có nhiều bước nhưng nếu bạn làm theo cẩn thận, bạn sẽ có một con yoyo cân bằng, chất lượng cao.

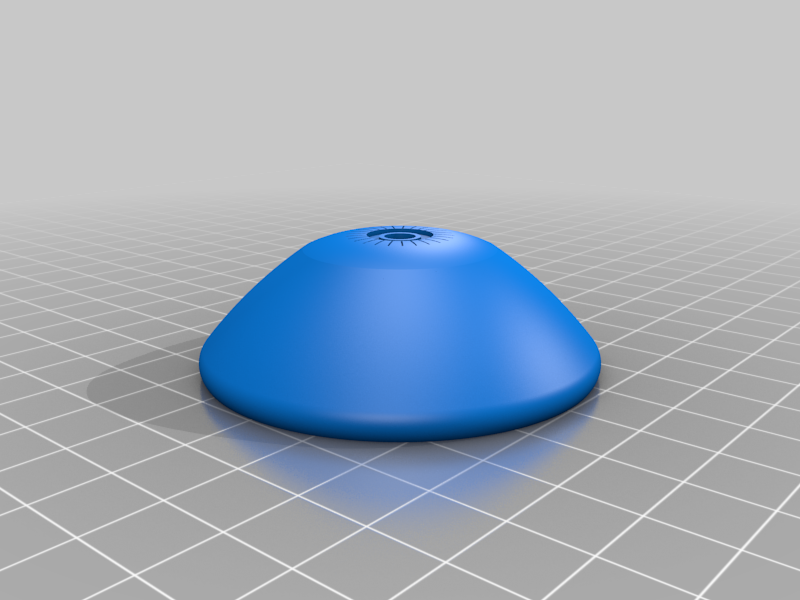

Bạn phải in mẫu này với cạnh ngoài úp xuống, giống như một cái vòm, KHÔNG phải giống như một cái cốc. Nếu bạn in với các rãnh giữ dây tiếp xúc với mặt bàn in, chúng sẽ quá trơn và con yoyo sẽ rơi xuống và không bao giờ quay trở lại.

LƯU Ý: Phần cứng được chỉ định trong thiết kế này là inch và phân số vì nó phổ biến ở nơi tôi sống. Tôi dự định tạo một phiên bản tiêu chuẩn metric cho thiết kế này, tuy nhiên tôi không chắc về các loại vòng bi và đai ốc dùng để tạo trọng lượng phổ biến nào có sẵn cho mọi người ở các khu vực đó. Tôi không muốn vô tình chỉ định một kích thước lạ mà không ai có thể tìm được. Nếu bạn biết, hoặc có thể tra cứu những gì có sẵn tại các cửa hàng địa phương của bạn có kích thước gần giống với những gì tôi đã chỉ định ở đây, vui lòng để lại bình luận cho tôi biết. Tôi đã nghĩ M5 sẽ hoạt động tốt cho bu lông xuyên qua nhưng tôi không chắc về các đai ốc tạo trọng lượng.

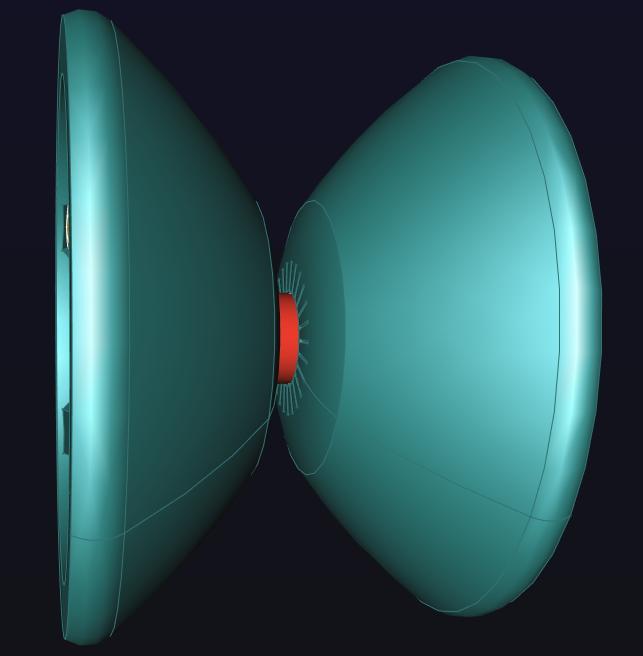

Tôi đã bao gồm một tệp STEP của thiết kế ngoài tệp STL. Tôi tin vào việc làm cho mọi người dễ dàng sửa đổi những gì tôi tạo ra để phù hợp với nhu cầu/sở thích của riêng họ. Nếu bạn có bất kỳ câu hỏi nào về cách thức/lý do tại sao một cái gì đó được thực hiện, đừng ngần ngại hỏi. (Tệp STEP sử dụng phần cứng metric nhưng đó chỉ là trình giữ chỗ, FreeCAD không có nhiều hồ sơ phần cứng kích thước inch và vì phần cứng không được in nên tôi chỉ sử dụng nó để hình dung thiết kế)

Tôi đã thiết kế con yoyo này với FreeCAD LinkDaily (một nhánh của realthunder). Tôi đã cung cấp tệp STEP thay vì tệp FreeCAD để tránh mọi người cố gắng mở nó trong FreeCAD thông thường. Bản lắp ráp sử dụng assembly3 và một số tính năng hình học bên ngoài thử nghiệm chỉ hoạt động trong nhánh đó. Nếu bạn muốn có tệp FCStd, vui lòng cho tôi biết, tôi rất sẵn lòng cung cấp.

Định nghĩa các thuật ngữ và từ viết tắt được sử dụng trong hướng dẫn:

• OD = Đường kính ngoài (Outer Diameter)
• ID = Đường kính trong (Inner Diameter)
• Đồng tâm (Concentric) = các bộ phận có tâm chung nên chúng có độ tròn bằng nhau

Cài đặt In

Máy in:

Railcore II

Vỉ nướng (Rafts):

Không

Hỗ trợ (Supports):

Có

Độ phân giải:

Chiều cao lớp 0.14mm

Lòng trong (Infill):

15% (gyroid)

Nhựa in (Filament): [Hatchbox PLA](http://www.amazon.com/s?url=search-alias&field- 20keywords=Hatchbox+PLA)

Đen

Ghi chú:

Bạn phải in mẫu này với cạnh ngoài úp xuống, giống như một cái vòm, KHÔNG phải giống như một cái cốc. Nếu bạn in với các rãnh giữ dây tiếp xúc với mặt bàn in, chúng sẽ quá trơn và con yoyo sẽ rơi xuống và không bao giờ quay trở lại.

Tôi khuyên bạn nên đặt đường nối ngẫu nhiên bất cứ đâu trong phần mềm slicer của bạn. Nó sẽ hoạt động với đường nối thẳng hàng nhưng có xu hướng làm mọi thứ bị lệch khi chúng được siết chặt với nhau.

Các bộ phận bạn sẽ cần

Các bộ phận:

• 1x vòng bi (ball/roller bearing) đường kính trục 3/16 inch, đường kính ngoài 3/8 inch. Dày 1/8 inch.
  • Bạn có thể mua chúng trên mcmaster hoặc ebay, ví dụ. Đây là kích thước phổ biến được sử dụng trong nhiều món đồ chơi như xe RC.
• 1x vít hoặc bu lông 3/16 inch
  • Nó nên vừa khít với vòng bi. Nếu bạn sử dụng loại thông thường ở cửa hàng phần cứng, bạn có thể phải thử nghiệm một chút. Độ đồng tâm rất quan trọng vì nhựa không quá chính xác hoặc cân bằng, vì vậy mọi thứ khác cần phải thật tốt.
• 1x đai ốc 3/16 inch
• 12x đai ốc vừa với ổ cắm 3/8 inch. Ren ID không quan trọng, chúng sẽ được ép vào các lỗ lục giác trên thân.
• 1x bu lông khớp với ren ID của các đai ốc trên. Dùng để hỗ trợ ép đai ốc vào các lỗ lục giác.
• 1x dây yoyo. Sợi dây này khá độc đáo và có một vòng lặp ở cuối sẽ được gắn vào yoyo. Bạn có thể tự làm bằng cách xoắn một sợi dây đơn có đường kính 0.030 inch để tạo thành một vòng xoắn hình ốc. Hoặc bạn có thể mua nó trực tuyến.

Chuẩn bị các nửa sau khi in

Các bước:

1. Loại bỏ tất cả các bộ phận hỗ trợ và làm sạch các cạnh tốt nhất có thể. Các bộ phận hỗ trợ ở giữa có lẽ sẽ cần cẩn thận hơn để loại bỏ.
2. Chà nhám bất cứ thứ gì sắc nhọn hoặc nhô ra khỏi bề mặt của các bộ phận. Đáng lẽ không có nhiều thứ nhưng yoyo đủ nặng và di chuyển đủ nhanh nên nếu có gờ trên các cạnh, chúng có thể làm bạn bị thương.
3. CẨN THẬN doa lỗ trung tâm bằng mũi khoan 3/16 inch. Lỗ này cần phải rất thẳng và vừa khít. Nếu không, vòng bi sẽ bị lắp sai và không quay.
4. Làm sạch các rãnh giữ dây ở mặt trong bằng bàn chải kim loại mềm nếu bạn có. Nếu không, hãy chuyển sang bước tiếp theo, có lẽ sẽ ổn thôi.
5. Chà nhám NHẸ các rãnh giữ dây trong khi giữ mỗi nửa càng phẳng càng tốt với giấy nhám có độ hạt cao nhất bạn có (tôi đã dùng loại 800 grit). Bạn không cần chà nhám nhiều ở đây, chỉ là để loại bỏ các gờ có thể làm vướng sợi dây.
   • Tôi thấy việc đặt một ngón tay vào giữa nửa vòng in và đặt trên bàn, sau đó nhẹ nhàng kéo một hoặc hai lần theo nhiều hướng sẽ giúp ích. Chỉ vậy thôi, không cần chà nhám thêm hoặc bạn sẽ loại bỏ quá nhiều nhựa khiến dây không còn bám được.
   • Nếu bạn không có giấy nhám, hãy tìm một bề mặt bê tông nhẵn (như sàn nhà để xe) và chà nhẹ lên đó một chút.

Lắp ráp

Các bước:

1. Luồn vòng dây vào vòng bi. Đây sẽ là phần khó nhất của toàn bộ quá trình lắp ráp. Hãy kiên nhẫn. Dùng đầu bút chì kim để tách các sợi dây ra và làm vòng lớn hơn sẽ giúp ích.
   • Hầu hết mọi người quấn 2 vòng. Tôi đã thử cả hai và đều hoạt động tốt. Quấn hai vòng sẽ giúp bạn kéo dây phản hồi nhạy hơn một chút.

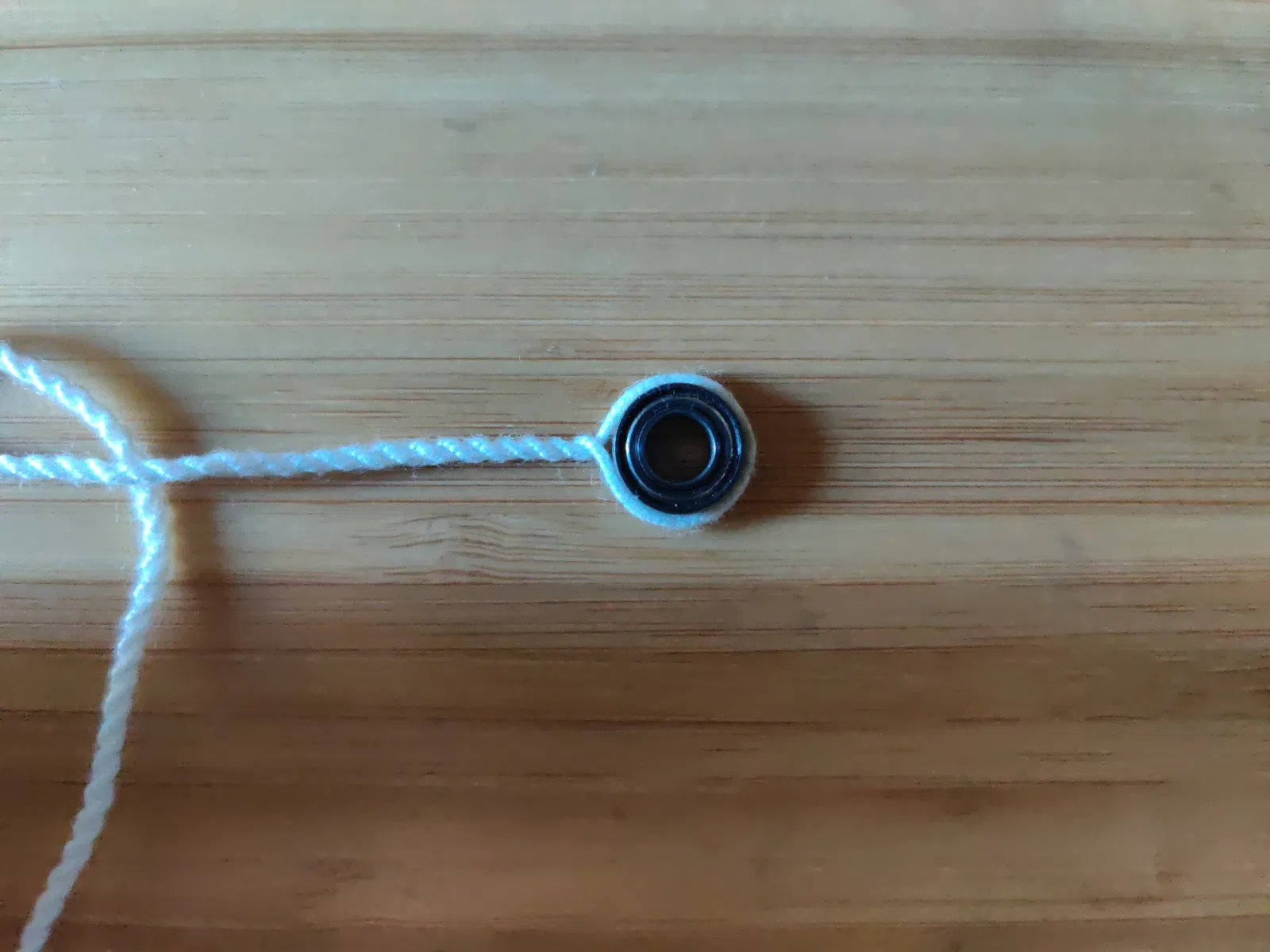

   • Tôi đã đính kèm một hình ảnh cho thấy cách nó hoạt động với vòng dây.

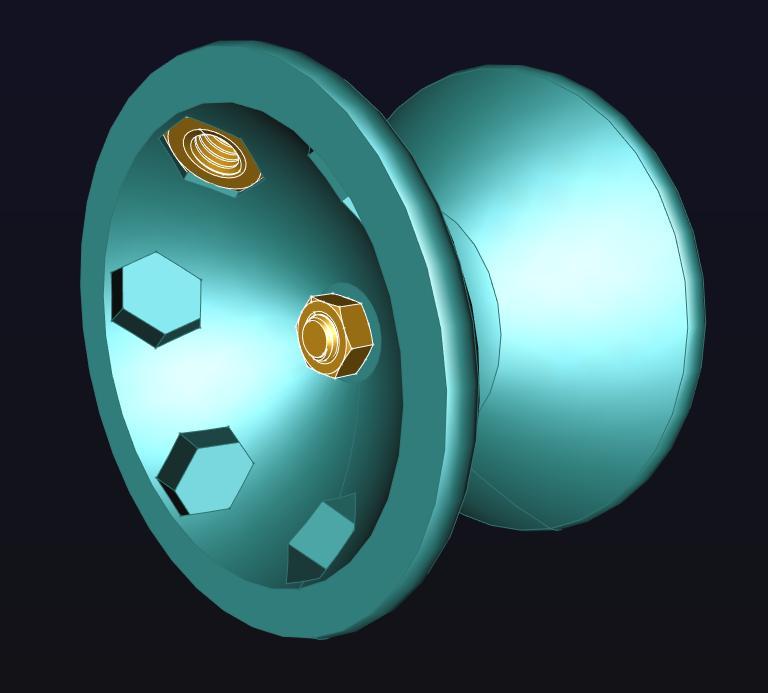

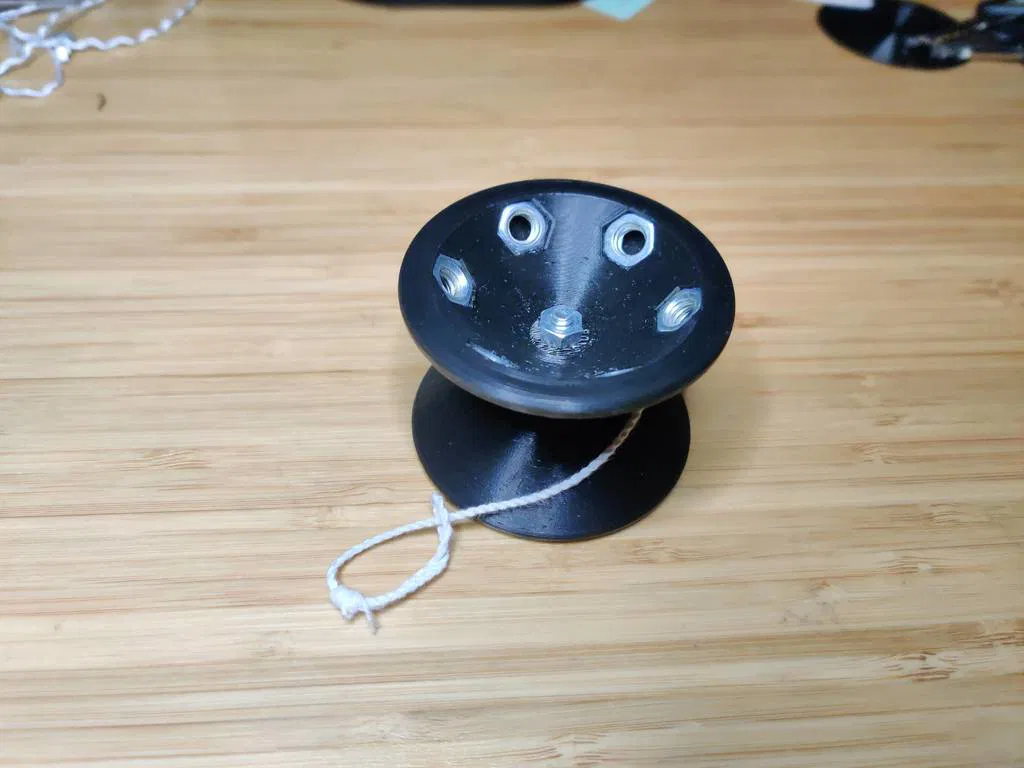

2. Ép các đai ốc 3/8 inch vào các nửa thân.
   • Sử dụng bu lông tương ứng để căn chỉnh chúng bằng cách vặn vài vòng ren, không vặn hết sang phía bên kia.
   • Sau khi mọi thứ được căn chỉnh trong lỗ, đặt đầu bu lông lên một bề mặt chắc chắn như mặt bàn và đẩy chúng vào hoàn toàn.
   • Chúng phải cực kỳ chặt để không bị rơi ra bất ngờ. Nếu chúng lỏng và bạn không tìm thấy thứ gì vừa khít, bạn cũng có thể dán chúng bằng keo siêu dính. Yoyo quay rất nhanh và đổi hướng đột ngột, bạn muốn đảm bảo mọi thứ chắc chắn.

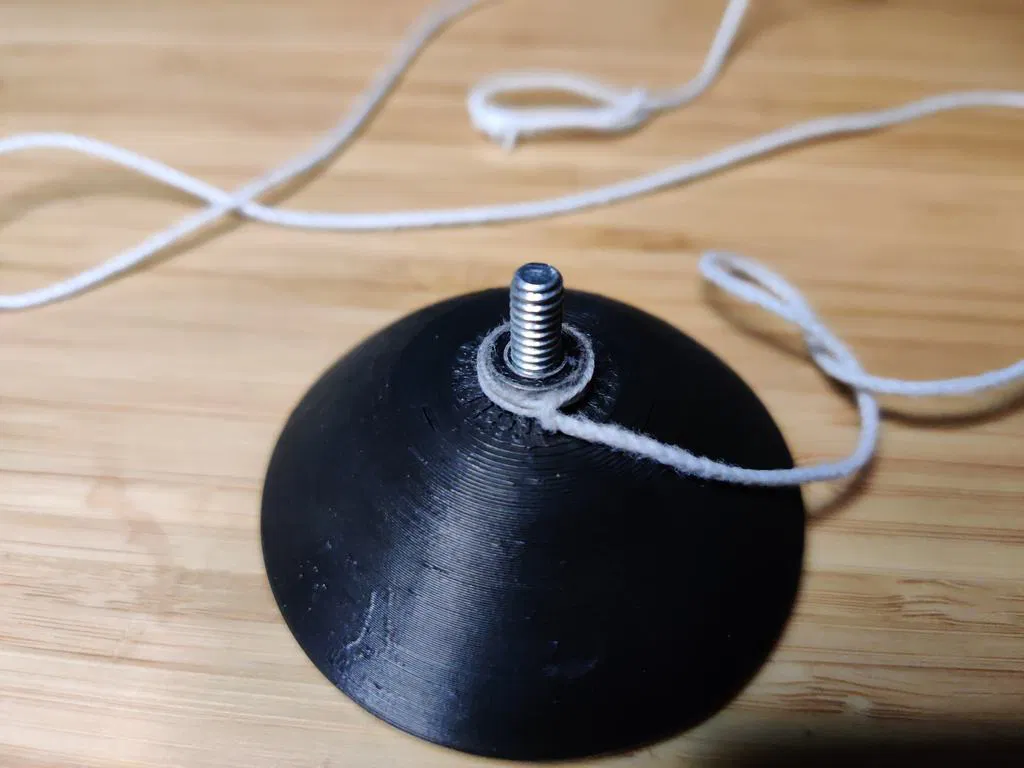

3. Đặt bu lông 3/16 inch vào một trong các nửa. Nó phải rất, rất chặt, có lẽ cần xoay như bạn đang vặn nó vào. Nếu nó lỏng, có gì đó đã sai.
4. Đặt vòng bi có dây đã gắn vào bu lông đang nhô ra khỏi nửa đầu tiên. Cẩn thận không để dây bị tuột.
5. Kiểm tra khoảng hở giữa các rãnh giữ dây và đường kính ngoài của vòng bi. Phải có một khoảng dung sai nhỏ giữa chúng và nó phải có thể quay.
6. Đẩy nửa còn lại vào bu lông. Bạn có thể sẽ cần xoay nó như đang vặn vào một lần nữa, vì vậy hãy đặt một dụng cụ ở phía bên kia để giữ bu lông.
7. Trước khi siết chặt bất cứ thứ gì, hãy kiểm tra để đảm bảo dây của bạn có thể quay hoàn toàn và không bị kẹt giữa vòng bi và một trong các nửa.
8. Siết chặt bu lông/đai ốc. Nó phải đủ chặt để các nửa khó xoay nhưng không quá chặt đến mức các rãnh vòng bi bằng nhựa bị biến dạng. Lỏng hơn có lẽ tốt hơn vì bạn sẽ phải in lại nếu làm hỏng rãnh vòng bi.
   • Thêm một ít khóa ren (locktight) vào ren của đai ốc/bu lông nếu bạn muốn chắc chắn không có gì bị bung ra.

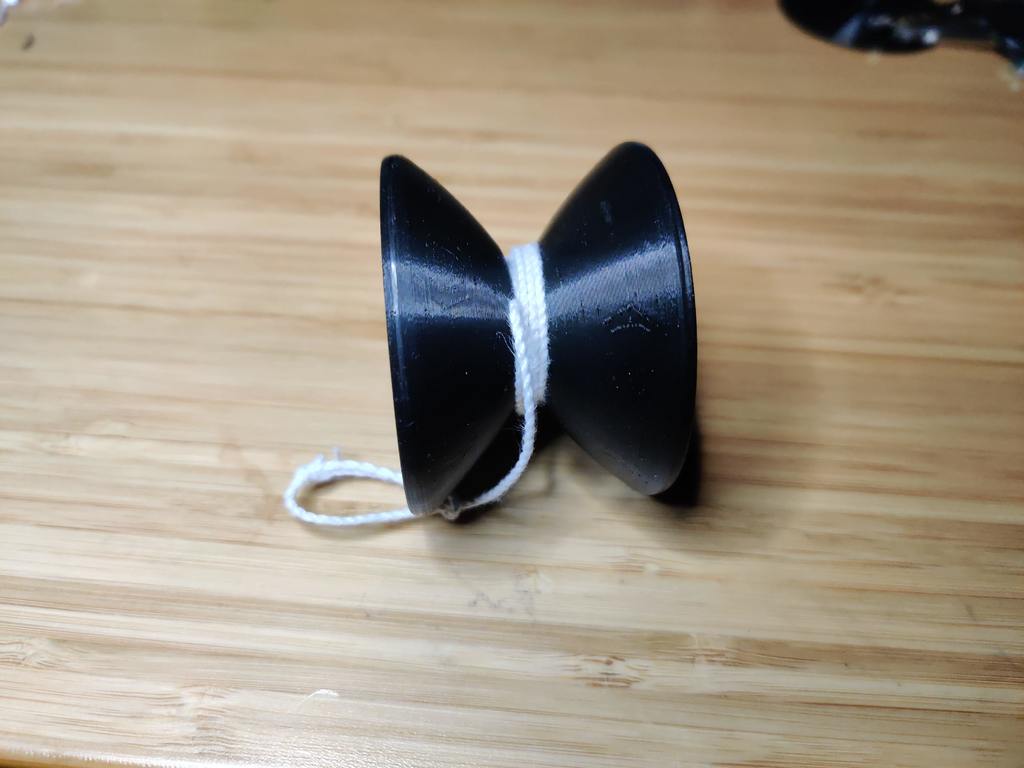

9. Xong rồi đó. Bạn sẽ có một con yoyo vòng bi hoạt động. Tôi thấy rằng vòng bi mới và dây mới cần một chút thời gian để
