MPCNC - Hộp Đựng Jackpot Gấp Gọn

Tác giả etotheipi

Lượt tải: 112
Lượt thích: 14
Lượt coi: 876
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 3 file · 6,3 MB· 6,3 MB

File 3 6,3 MB

jackpot_box_combined_5sides_1765817807.stlSTL · 2,1 MB
jackpot_box_top_cover_1765817809.stlSTL · 29,6 KB
parametric_folding_box_jackpotcnc_v6_1765817810.f3dF3D · 4,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #120311
Danh mục: Máy In 3D
Ngày đăng: 15/12/2025
Giấy phép: CC0 — Phạm vi công cộng
Thẻ: enclosure
electronics
cnc
mpcnc
jackpot

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Cho dự án MPCNC: https://docs.v1e.com/mpcnc/intro/

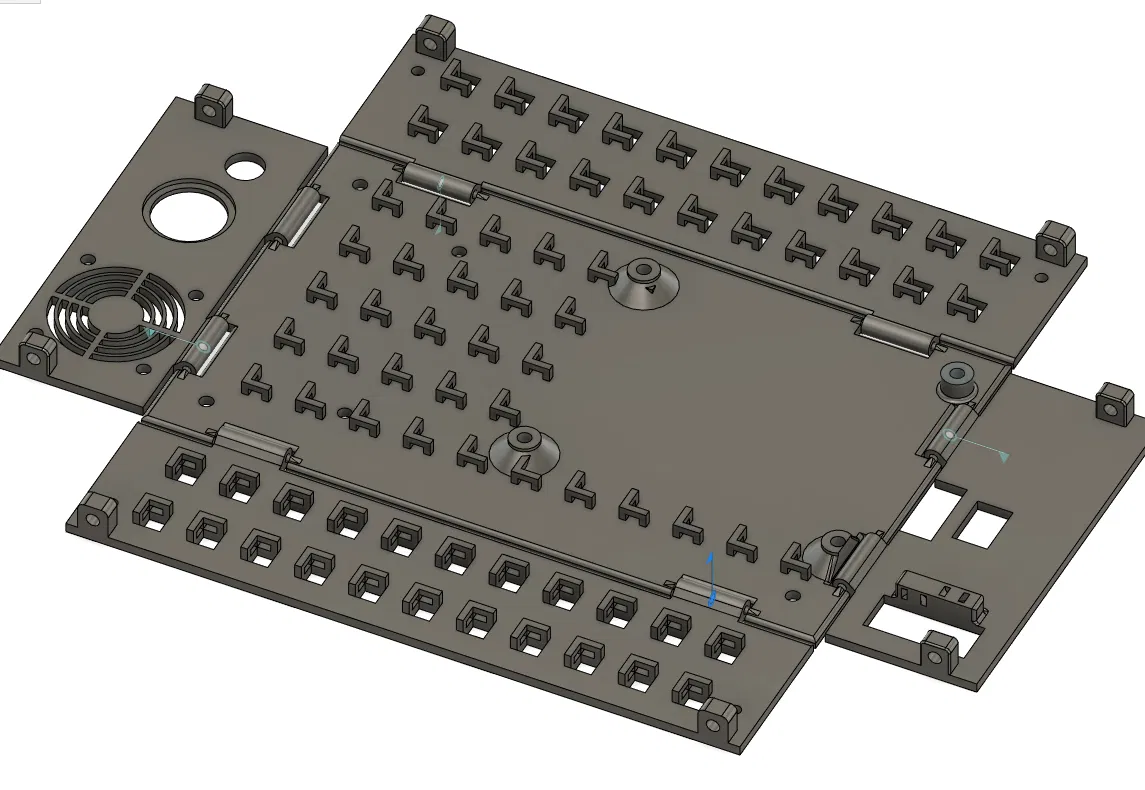

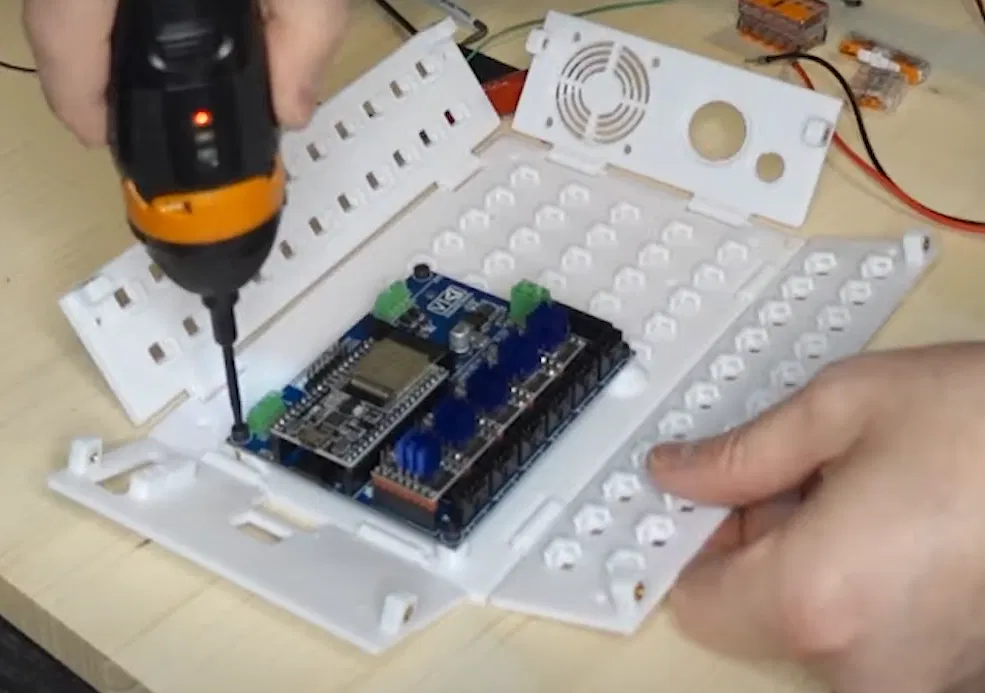

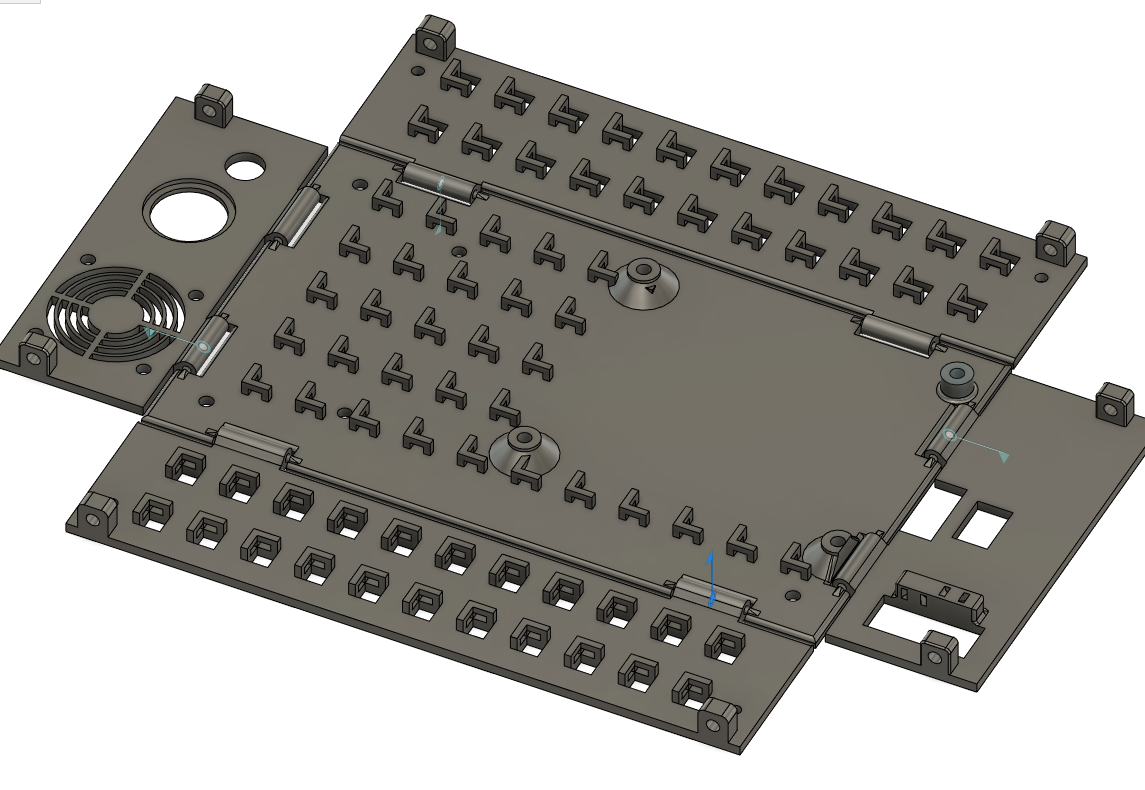

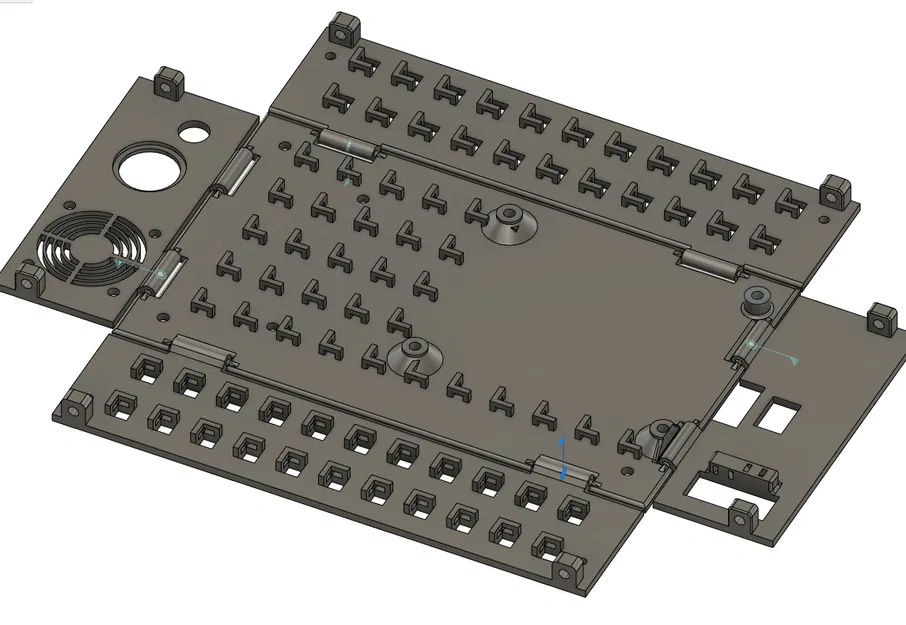

Lúc tui làm cái MPCNC, tui có chế cái hộp điện tử gấp gọn này riêng cho cái bo mạch điều khiển CNC Jackpot của V1 Engineering. Cái hộp này có lỗ gắn mạch in cho ốc M3, có khoét lỗ một bên để dễ dàng cắm cổng micro-USB với khe thẻ nhớ trên bo Jackpot. Bản tải lên này là cái hộp dành riêng cho Jackpot (tui sẽ chỉnh sửa rồi tải lên cái hộp dùng chung sau nha).

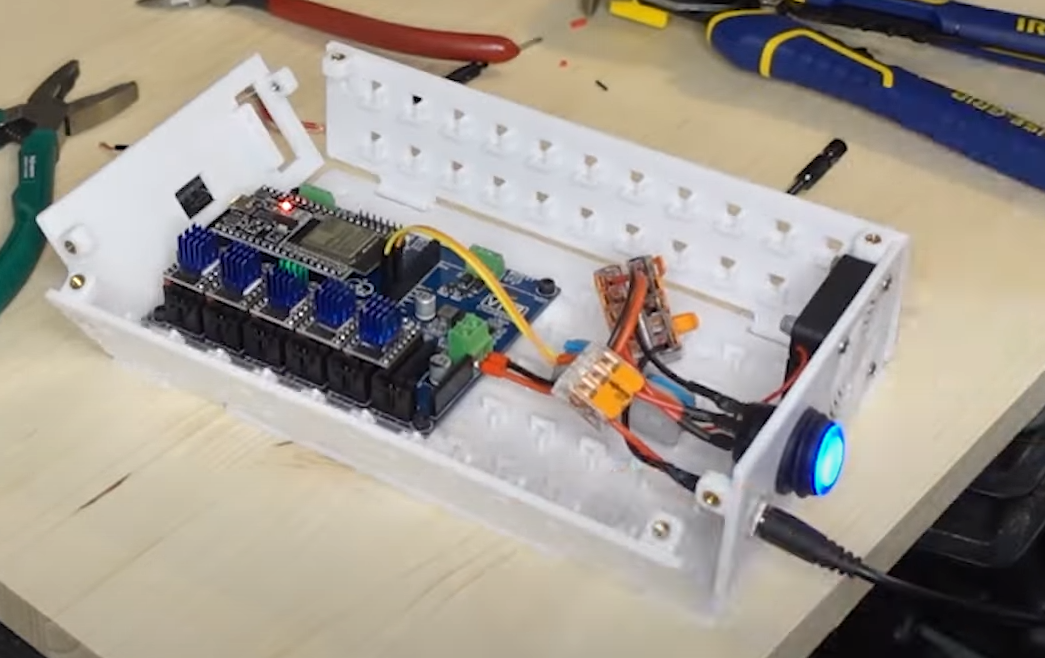

Bên còn lại thì có chỗ gắn jack nguồn, công tắc, quạt tản nhiệt, chỗ luồn dây cáp vào hộp, với mấy cái lỗ để siết dây rút khắp nơi.

Cái này chỉ in được 5 mặt thôi. Tui có làm sẵn một cái "nắp" đơn giản cho hộp (mặt thứ 6), nhưng mà tui thấy vui hơn nếu làm cái nắp bằng ván ép khi đã xài MPCNC chạy ngon lành rồi (thay vì in ra).

Để xem nó hoạt động thế nào, coi cái video timelapse tui làm MPCNC trên Youtube nha. Video này coi vui lắm, mà cảnh cái hộp hoạt động là ở phút 5:10 nè:
