Bộ chia JST EBB36 cho quạt kép làm mát bộ phận

Đây là một bộ chia giúp biến một cổng cắm quạt thành hai. Nó giúp việc đi dây cho các đầu phun (toolhead) có hai quạt làm mát bộ phận (dual part cooling fans) trở nên đơn giản hơn rất nhiều (như Dragonburner, Xol, v.v.).

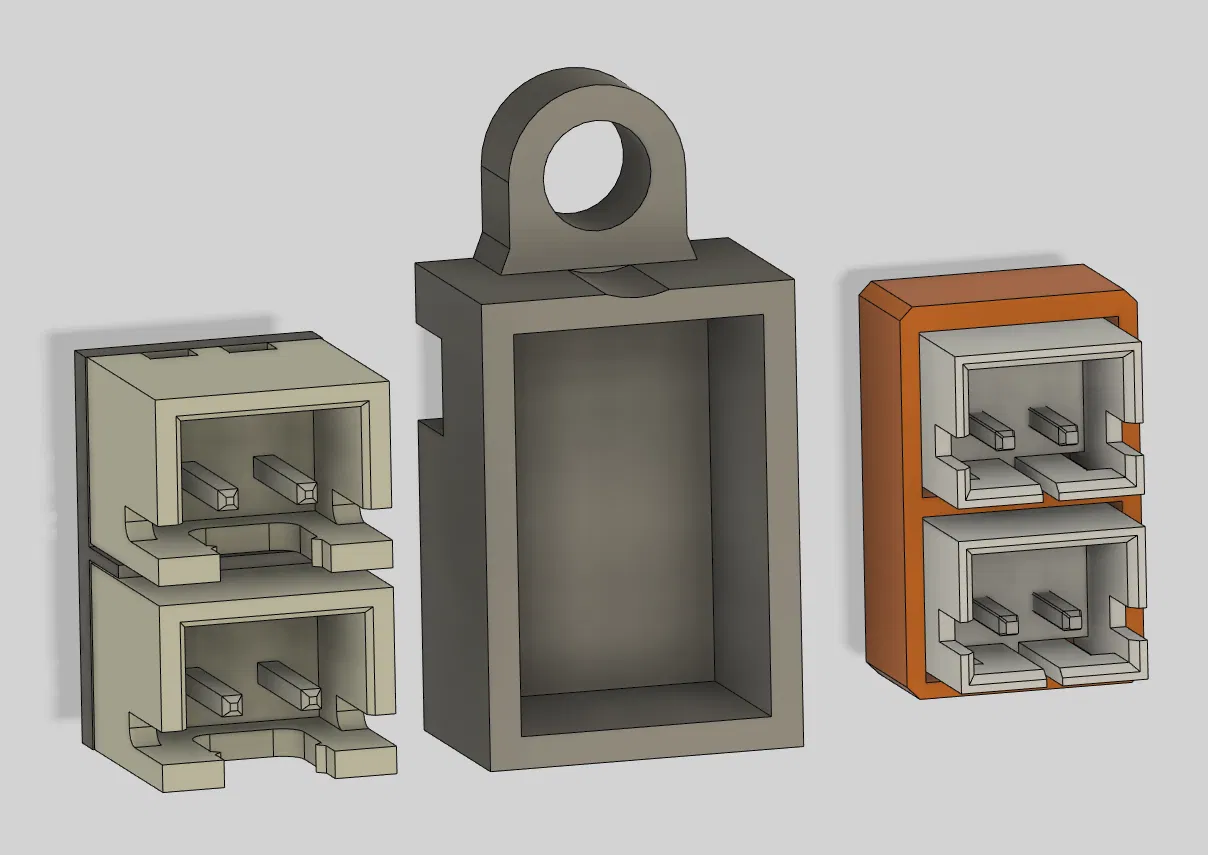

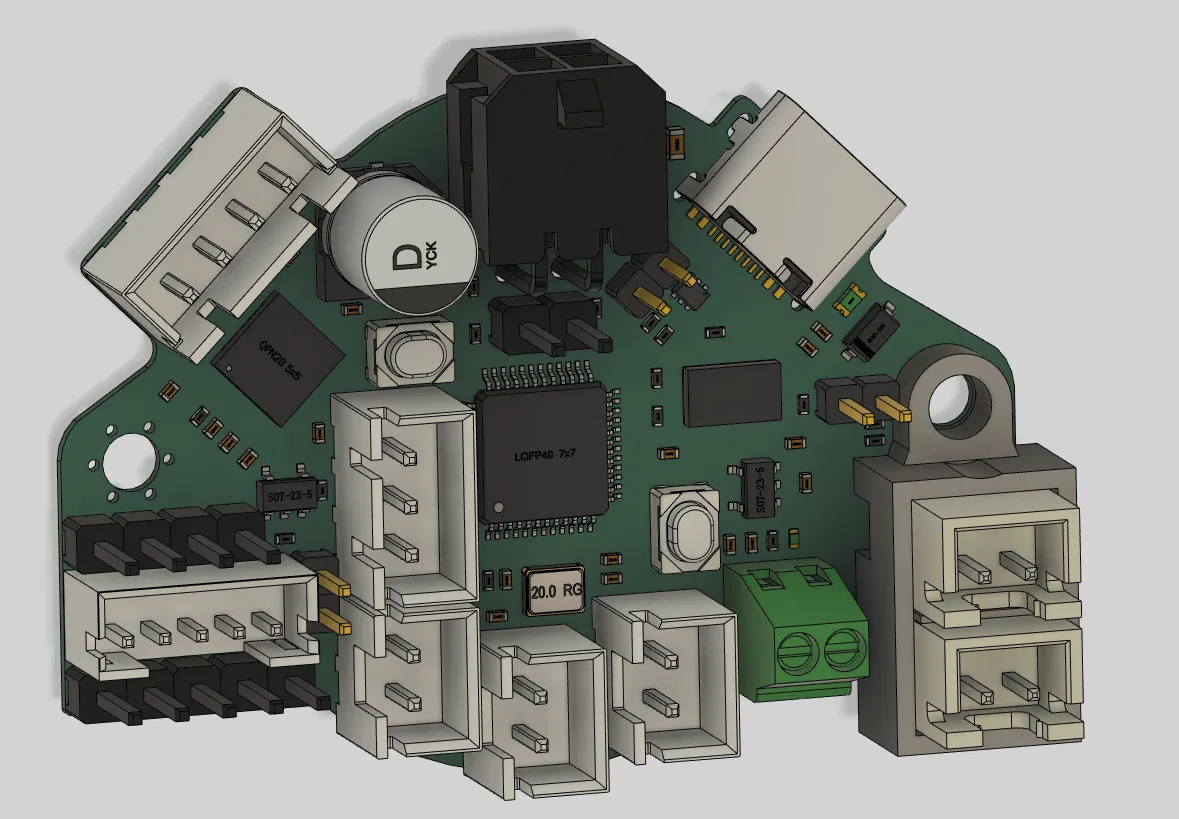

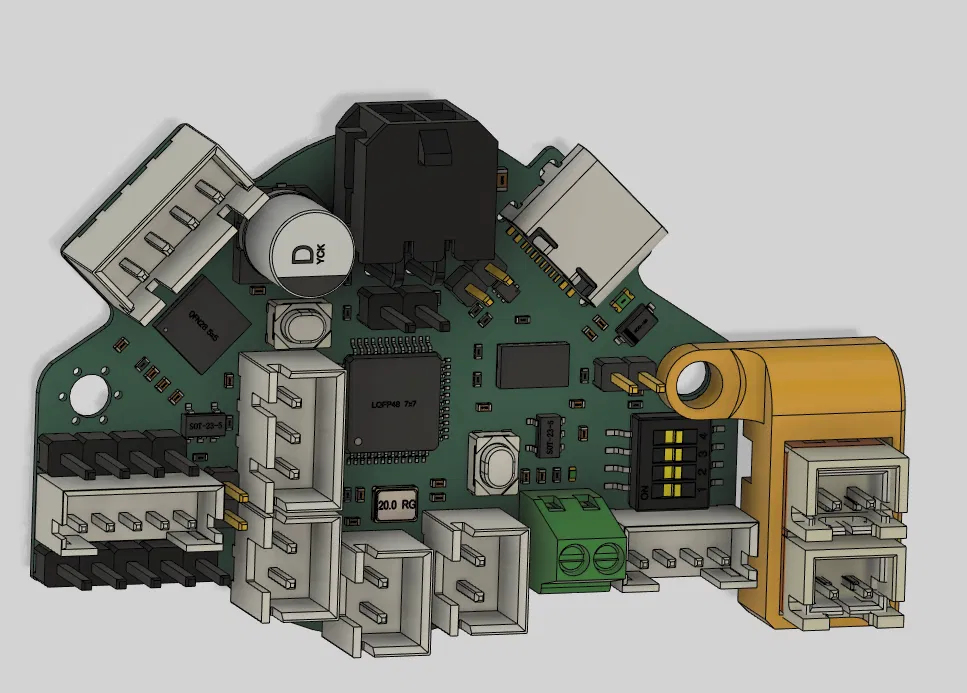

Có hai loại thân chính. Một loại được thiết kế để vừa vào khoảng trống trên bo mạch EBB36 CAN nơi các công tắc DIP của PT100/1000 sẽ ở đó cho các bo mạch KHÔNG có chip MAX31865, và một loại được thiết kế để đặt ở bên cạnh cho các bo mạch CÓ chip MAX31865 cùng với công tắc DIP/cổng.

Cả hai phiên bản đều sử dụng cùng loại insert, và có 2 tùy chọn insert cho JST-XH (pitch 2.54mm) hoặc JST-PH (pitch 2mm).

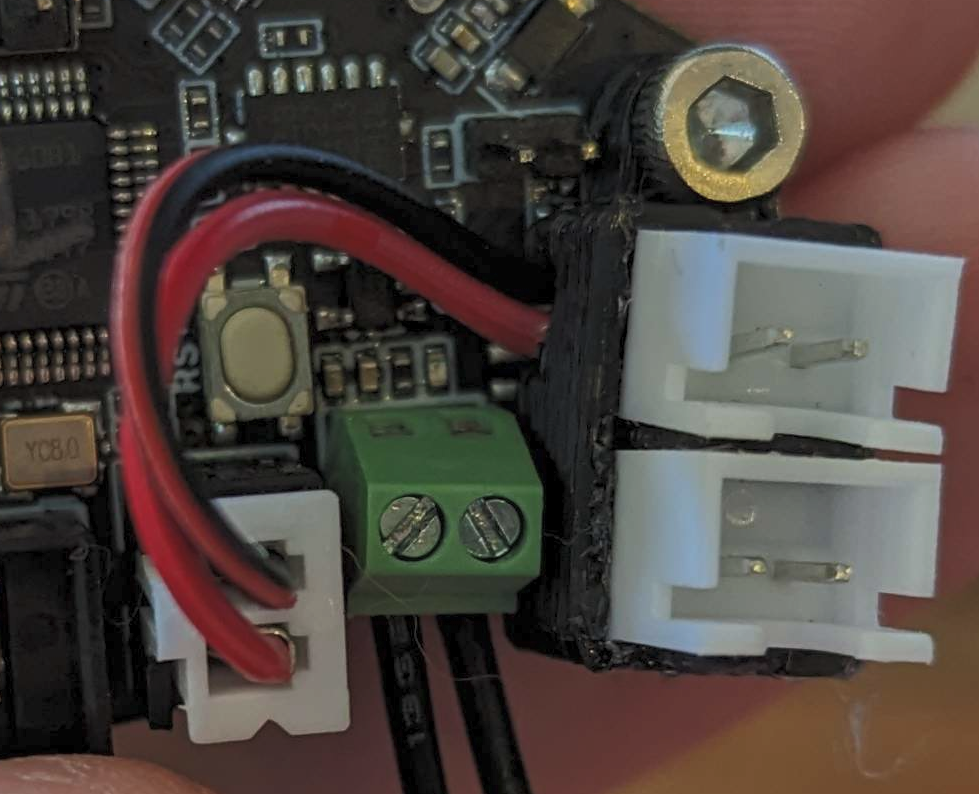

Chỉ cần trượt hai đầu cắm JST vào insert, sau đó hàn dây vào các đầu nối và bấm một đầu JST-XH vào cuối dây này để kết nối với cổng cắm của bo EBB.

Sau đó, tôi dùng một ít keo nến để cố định
