Quạt 120mm IKEA Platsa với bộ lọc cho hộp máy in

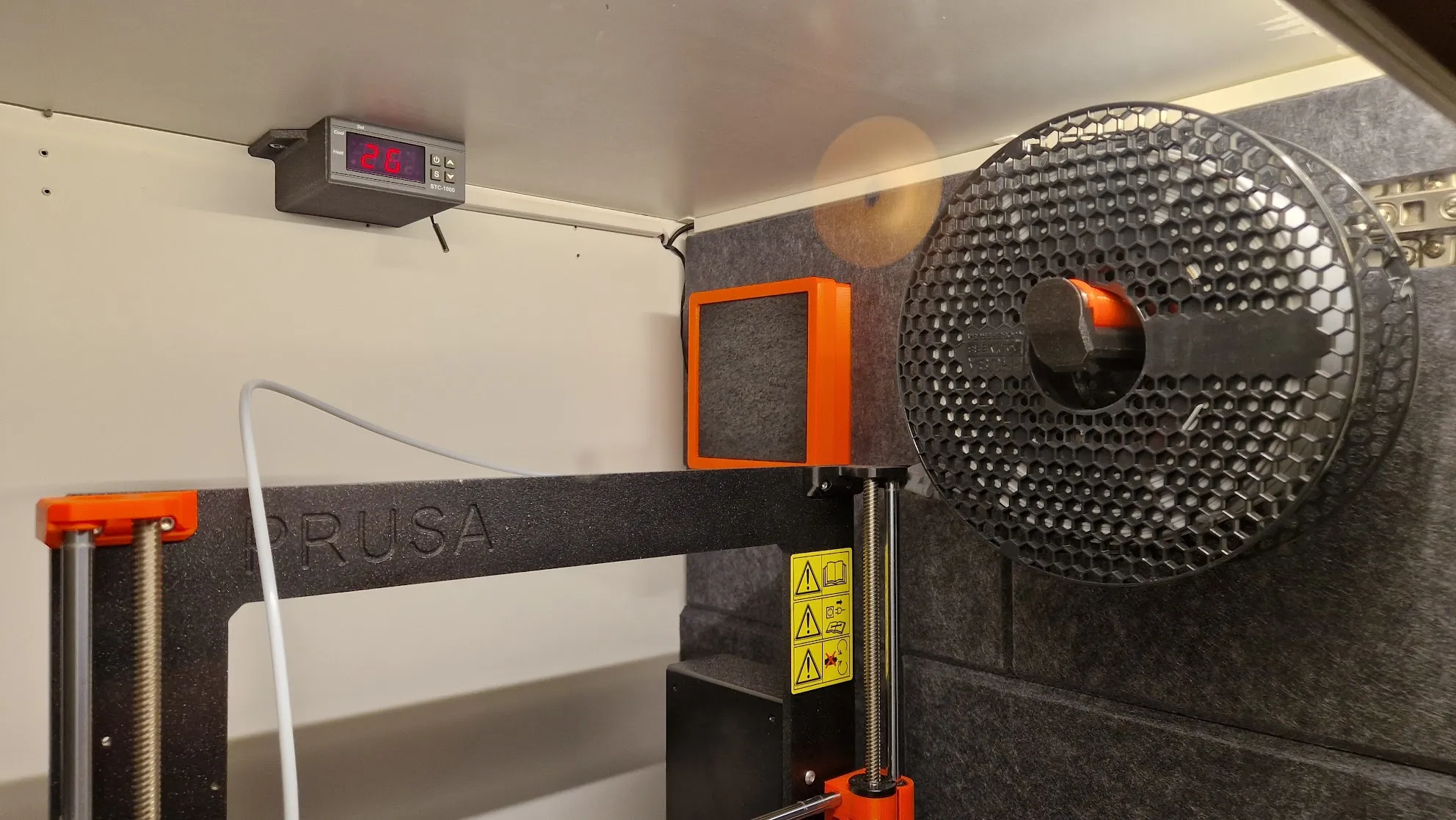

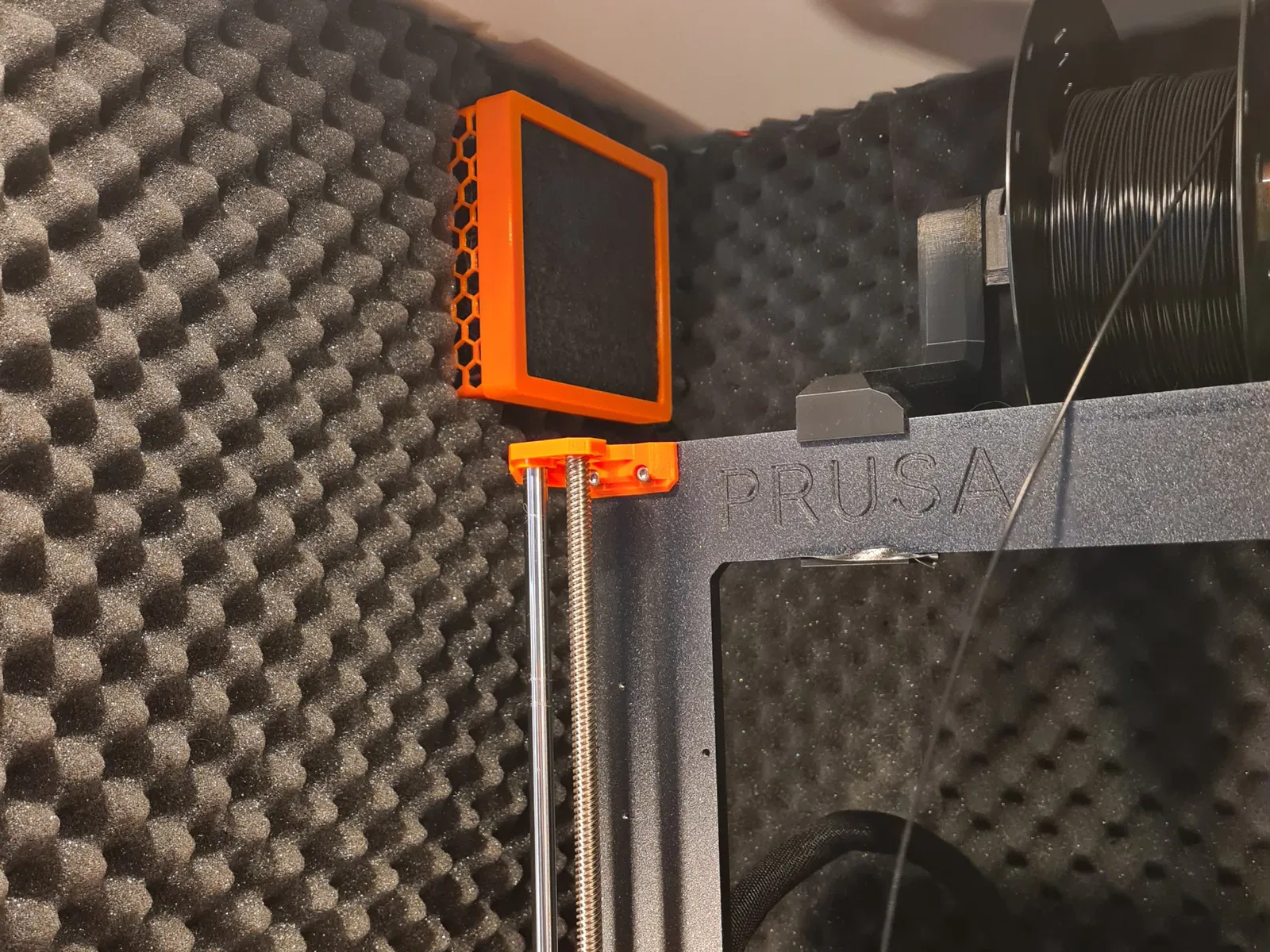

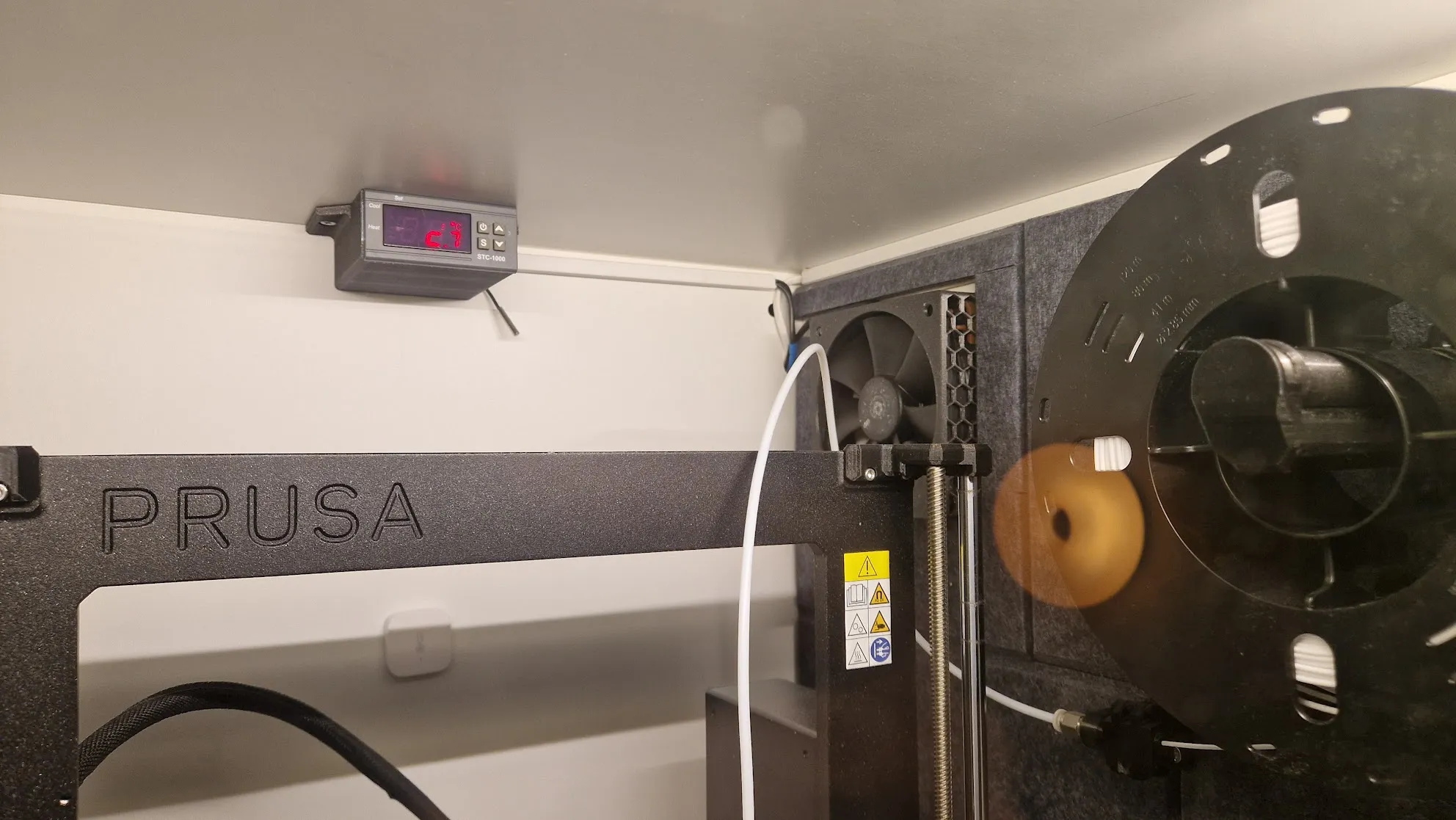

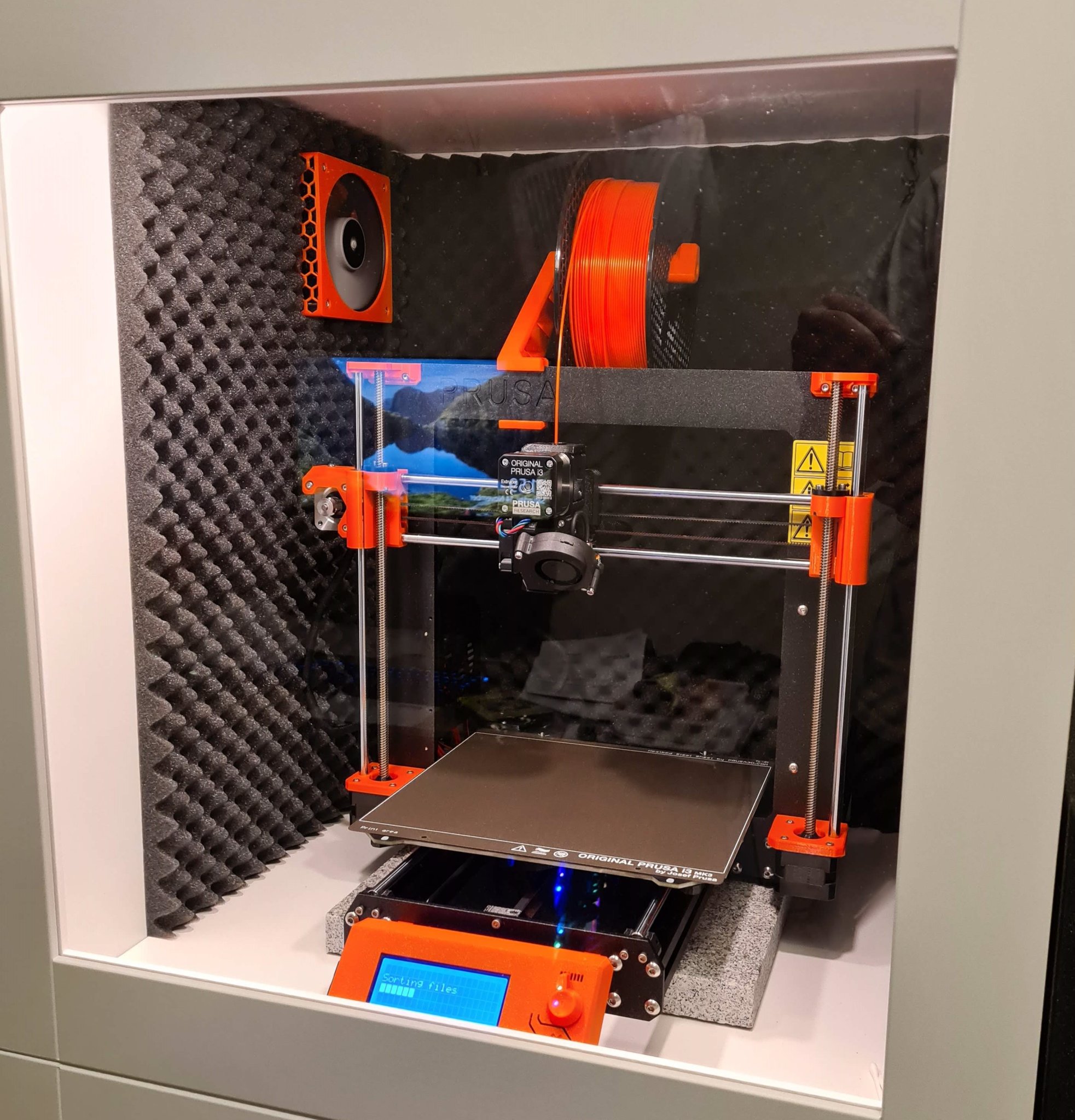

CẬP NHẬT 2025-05-26: Đã thêm “100mm-tube-connection”, để sử dụng với https://www.printables.com/model/1337372 để dẫn khí đến IKEA UPPÅTVIND! CẬP NHẬT 2023-01-09: Đã thêm khả năng sử dụng bộ lọc bên trong tủ (Inner-Filtercover.stl), vì tôi nhận thấy việc hút không khí qua bộ lọc hiệu quả hơn nhiều cho luồng không khí. Cũng đã thêm .f3d và .step mới Để loại bỏ mùi và khói từ Mk3s của tôi trong vỏ IKEA Platsa, tôi đã thiết kế một giá đỡ quạt và bộ lọc để sử dụng với quạt Corsair ML120 và một số bộ lọc than hoạt tính (dùng cho quạt bếp). Tôi khuyên bạn nên sử dụng Noctua Noctua NF-F12 iPPC (Công nghiệp) để có hiệu suất tốt hơn, kết hợp với bộ điều khiển quạt (tôi đã chuyển sang NF-F12 IPPC-3000 vào năm 2025). Nó sẽ hoạt động trên bất kỳ bức tường vỏ nào dày 18mm. Nếu không có phễu, có thể nó sẽ hoạt động trên các vỏ khác, hoặc cắt phễu đến chiều cao mong muốn trong slicer! Tôi đang chạy quạt 12V từ một nguồn PSU 11V từ một thiết bị ngẫu nhiên cũ mà tôi tìm thấy và hàn một đầu nối phù hợp vào nó, và sau đó kết nối nó với một ổ cắm IKEA Trådfri được điều khiển bằng cảm biến chuyển động IKEA Trådfri. Vì vậy, bất cứ khi nào máy in đang di chuyển, quạt và đèn sẽ hoạt động :) Hướng dẫn cài đặt - Khoan một lỗ 111mm trong vỏ.

• Nhấn chặt cái phễu vào vị trí từ bên trong (bên quạt).

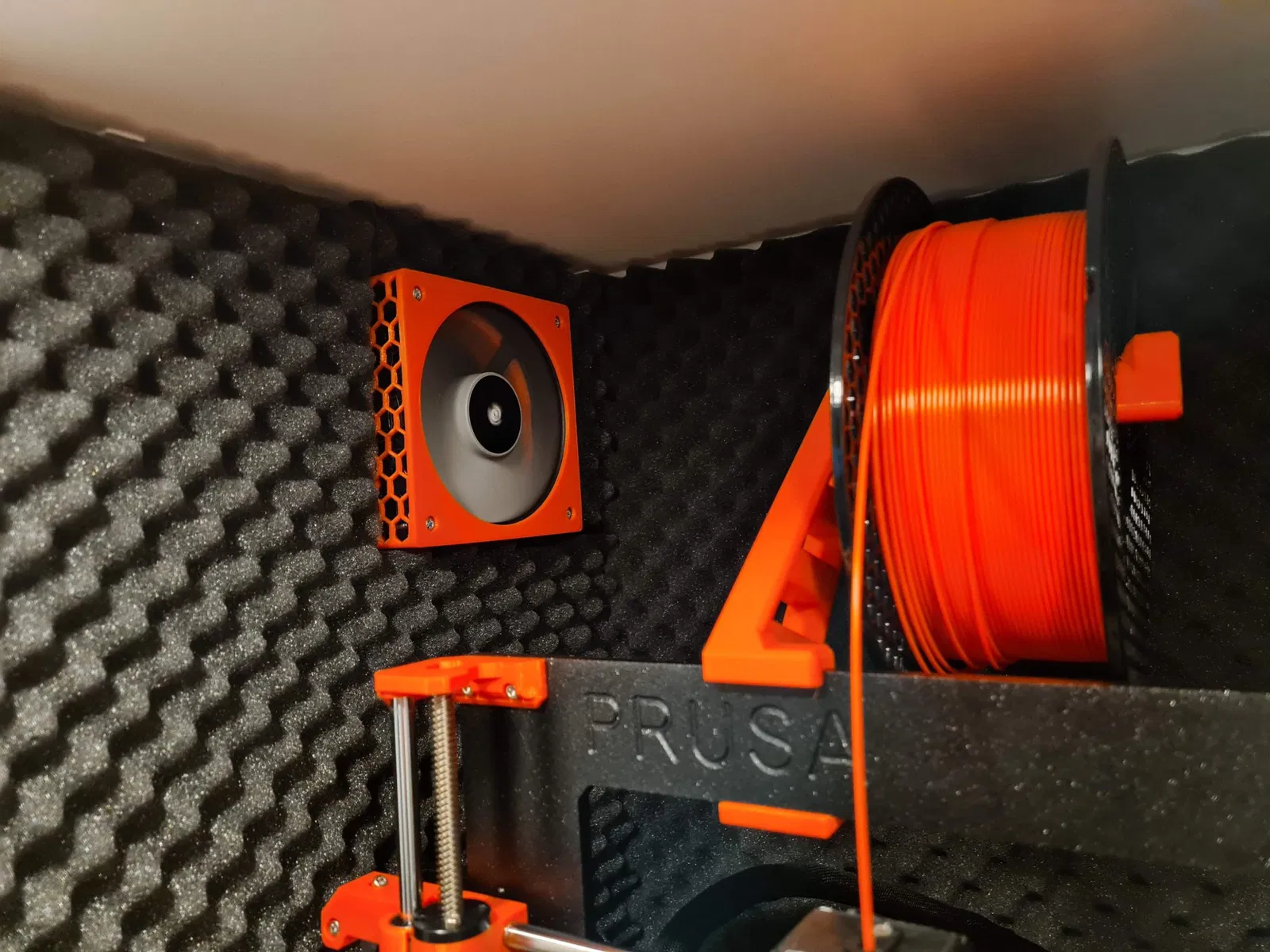

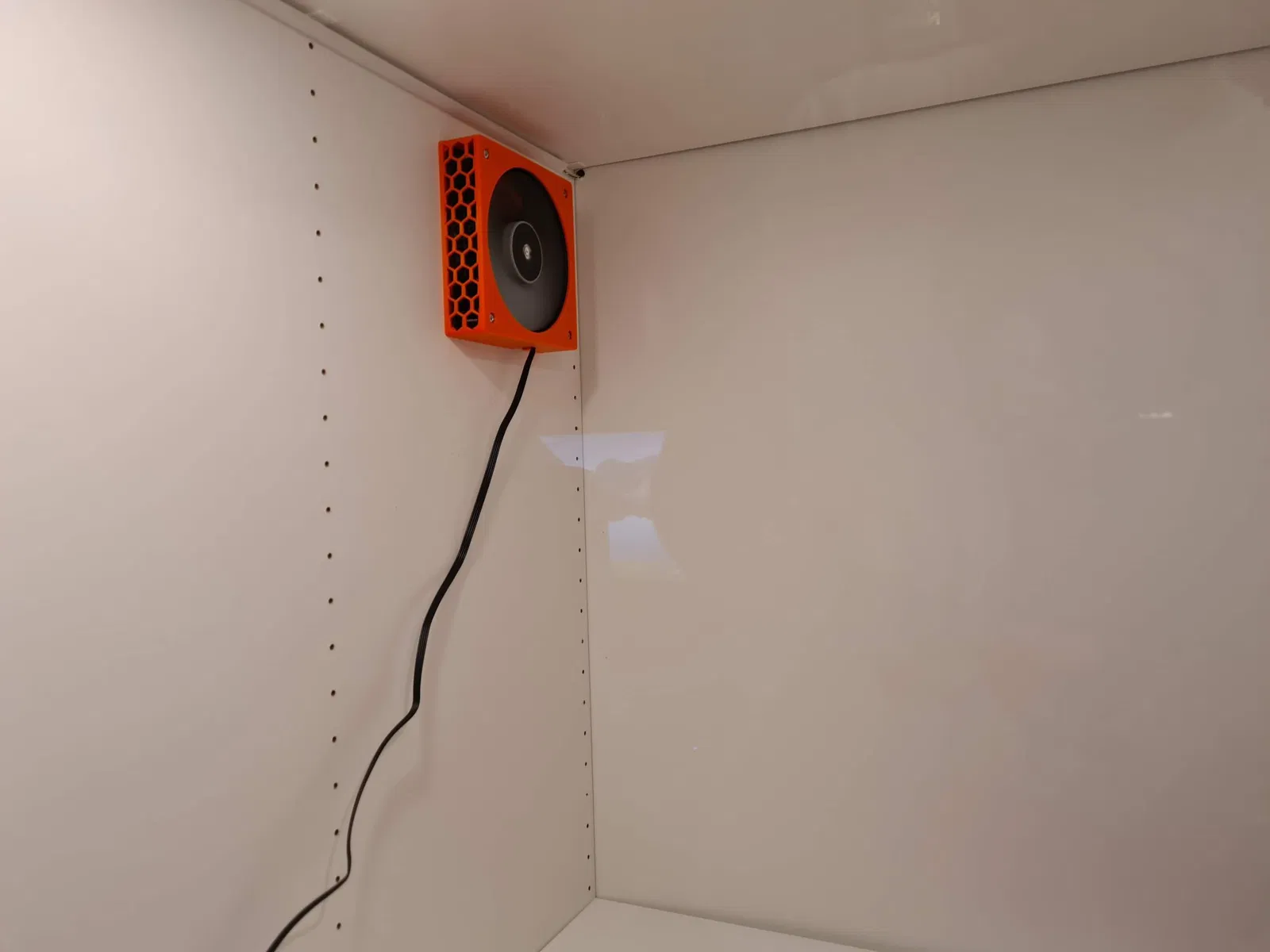

• Gắn quạt và giá đỡ quạt vào vị trí bằng các vít gỗ dài hơn. Giá đỡ được giữ chặt bằng cùng một loại vít như quạt. Lưu ý các rãnh để định hướng nắp quạt đúng cách với cáp quạt. Cái phễu sẽ được giữ chặt bởi giá đỡ quạt.
• Gắn nắp quạt.

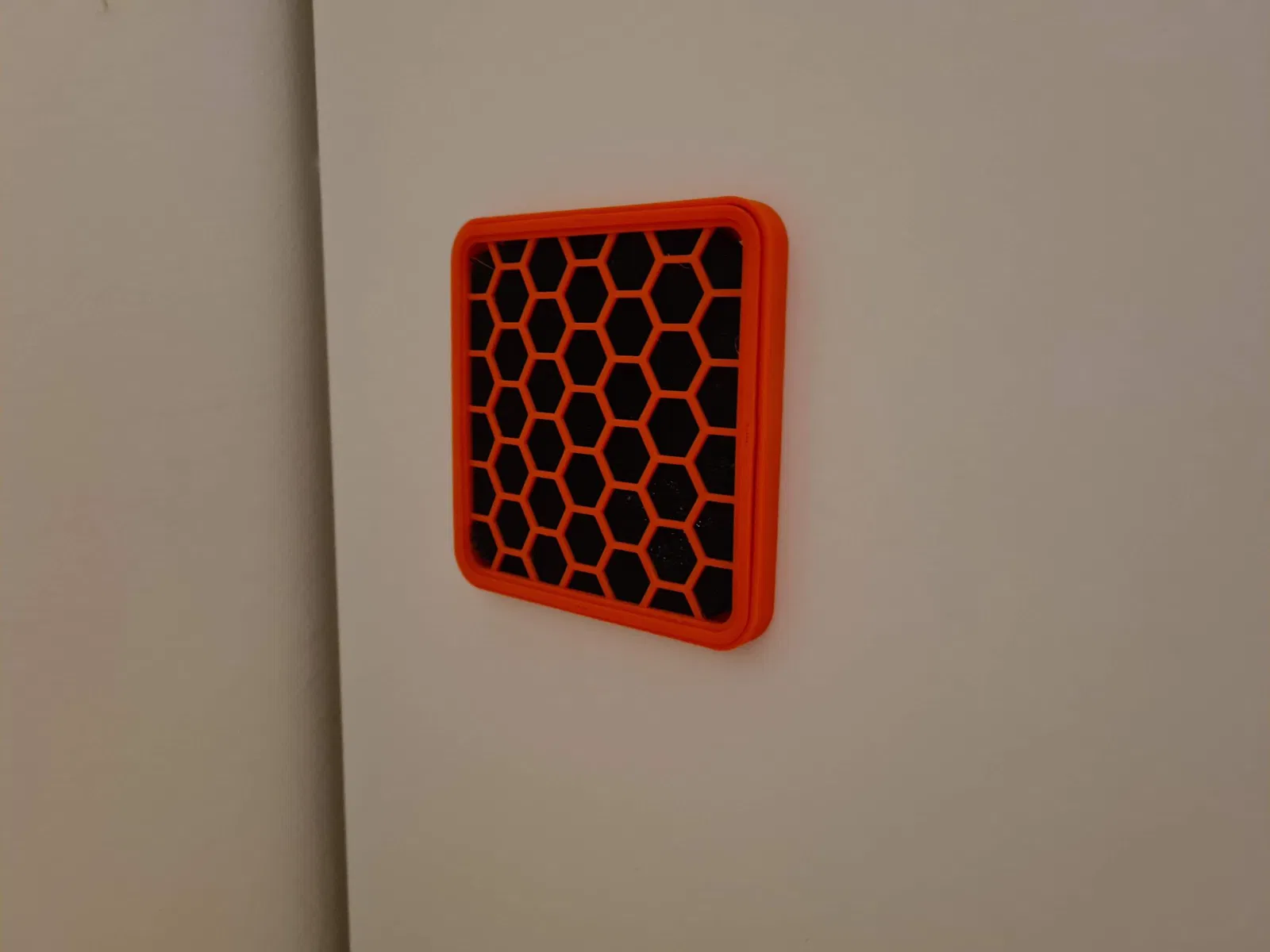

• Cài đặt giá đỡ bộ lọc bằng các vít ngắn hơn ở bên ngoài (các lỗ lệch một vài mm so với các vít quạt).

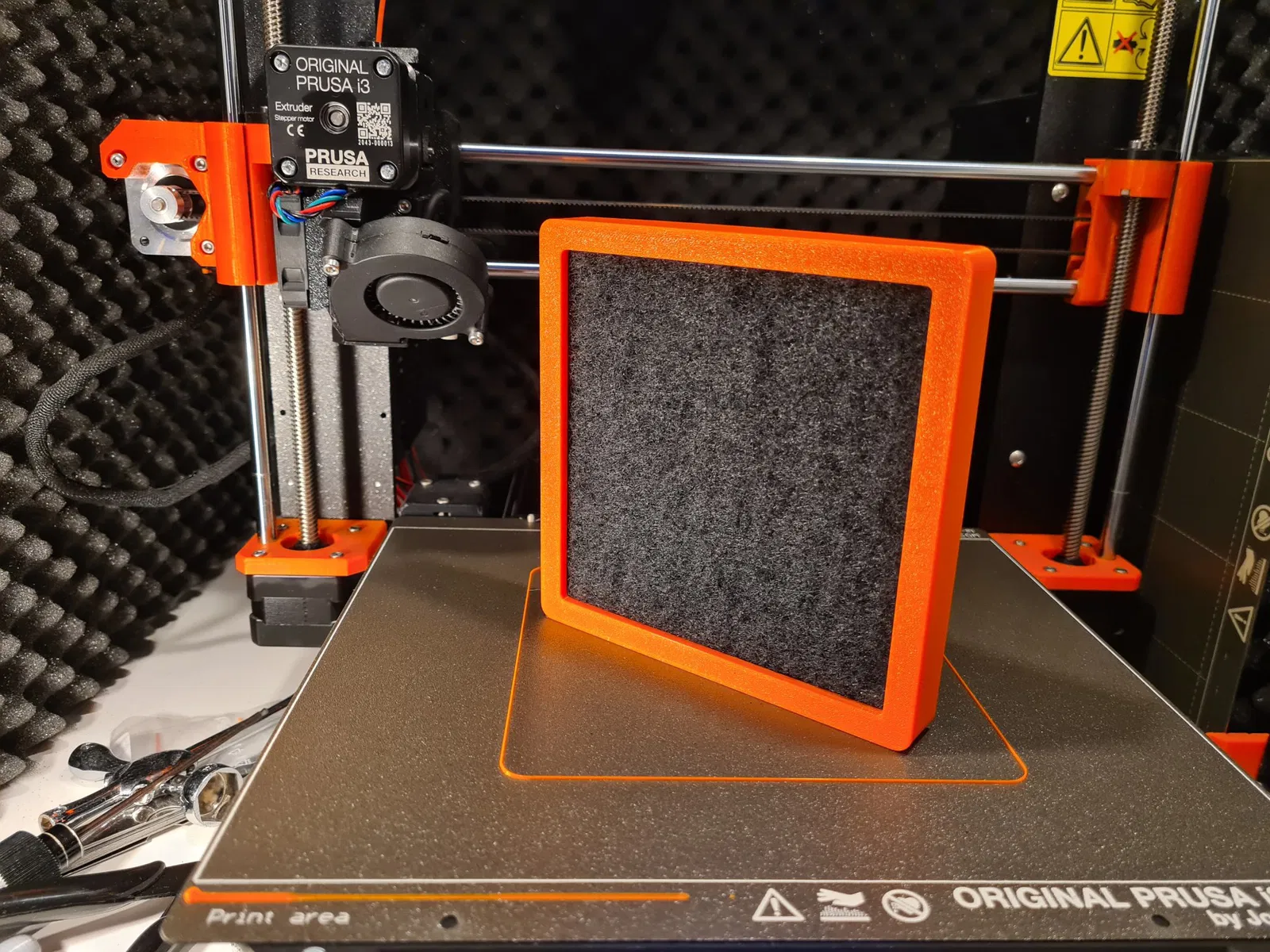

• Cắt một số vật liệu lọc và nhấn vào vị trí bằng nắp lọc. Sử dụng một bộ lọc có độ dày 8-15mm. Hiện tại tôi đang sử dụng một bộ lọc dày 15mm được nén vào vị trí bởi nắp lọc. Tôi đang nghĩ đến việc thêm một lớp lọc nữa cho các hạt nhỏ hơn nhưng quạt đang gặp khó khăn trong việc đẩy không khí qua nó như hiện tại. Quạt cần phải chạy ở tốc độ tối đa trong trường hợp của tôi để có thể tạo ra lưu lượng qua bộ lọc. Nhưng có vẻ như đủ để loại bỏ mùi PLA trong phòng của tôi với quạt và thiết lập PSU hiện tại. Để xây dựng vỏ IKEA Platsa, ### Hướng dẫn in In bằng Prusament màu cam với lớp 0.2mm. “Nắp lọc bên trong” được thiết kế cho lớp 0.3mm. Chưa thử nghiệm in các phần khác với 0.3.
