Giá đỡ thước kẻ dọc Gridfinity cho 4 thước

Tính năng

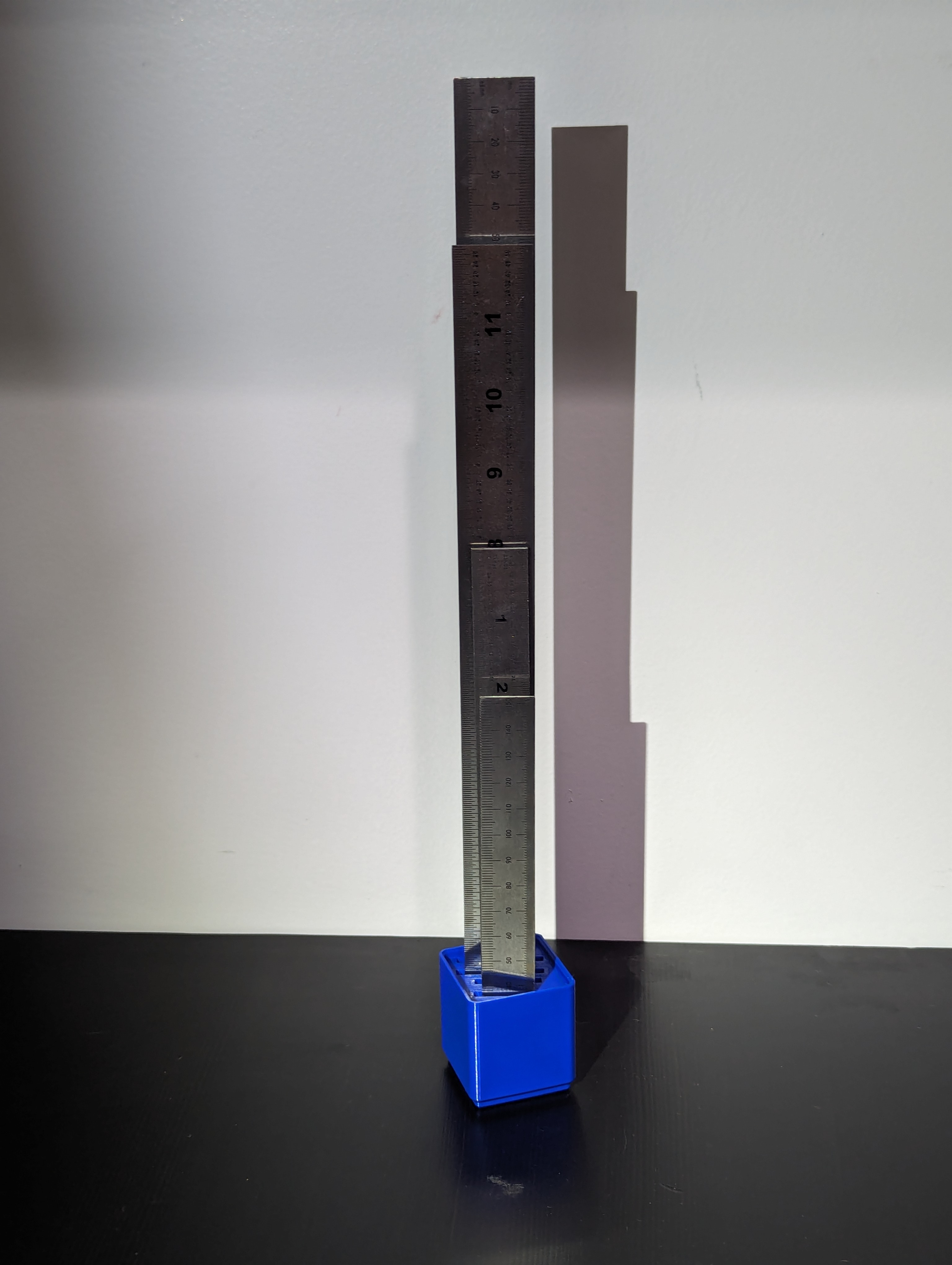

Đây là một khay Gridfinity 1x1 được thiết kế để đựng thước kẻ, tương thích với hệ thống Gridfinity của Zack. Các thước kẻ được giữ thẳng đứng để tiết kiệm diện tích. Khay khá chắc chắn dù có chiều cao khi gắn nam châm, tuy nhiên nếu va vào phần trên của thước kẻ thì nó sẽ bị đổ.

Các thước kẻ trong ảnh là [bộ 4 cây thước của Mr. Pen (6, 8, 12, 14 inch)](Thước kẻ) (liên kết liên kết). Chúng có giá rất phải chăng, và các kích cỡ khác nhau cho phép bạn linh hoạt khi cần sử dụng thước kẻ trong không gian chật hẹp. Chúng có cả vạch đo hệ mét và hệ inch. Các thước kẻ khác cũng có thể phù hợp, đặc biệt nếu bạn điều chỉnh khe cắm. Xem phần “Nguồn” bên dưới.

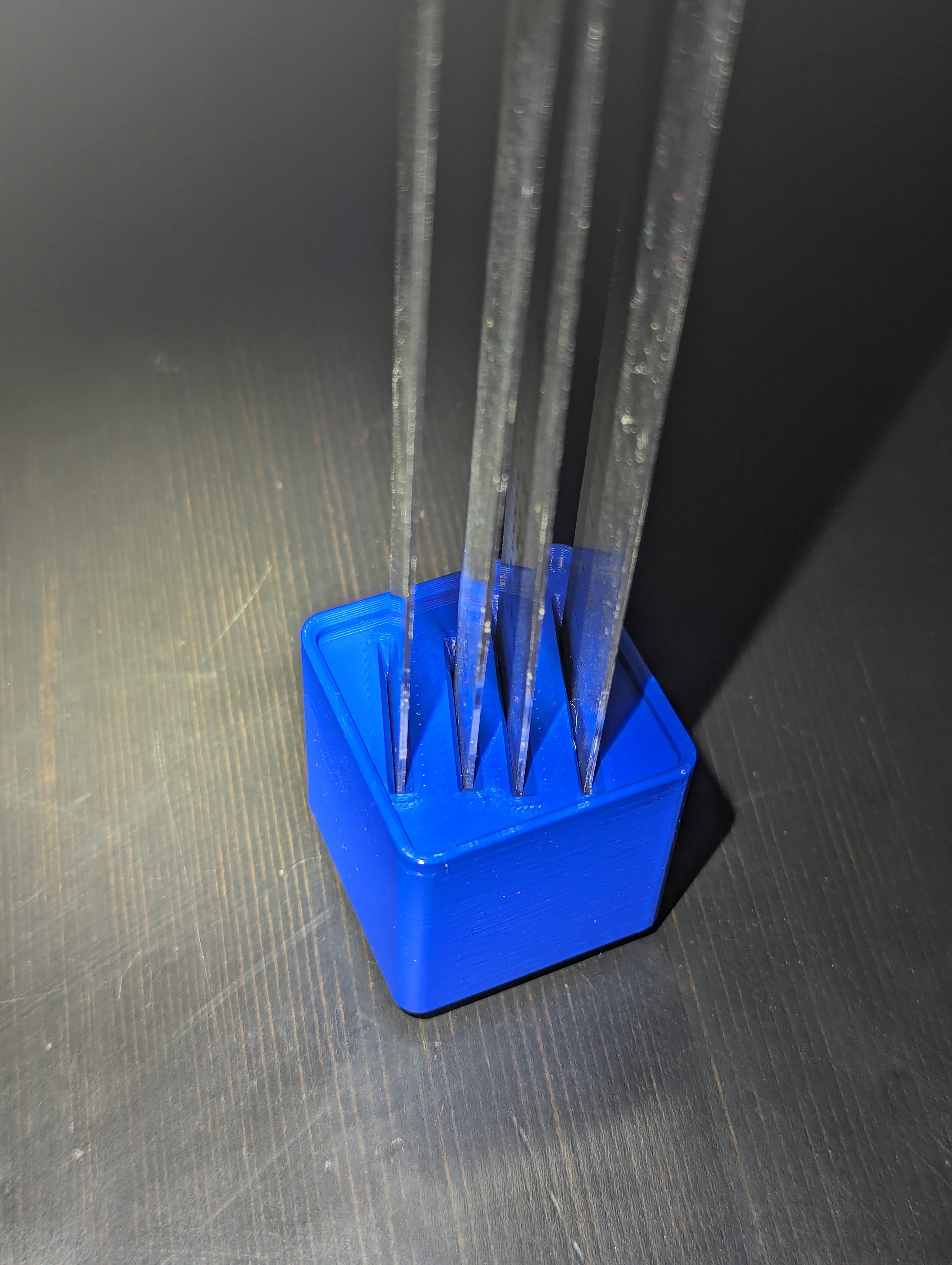

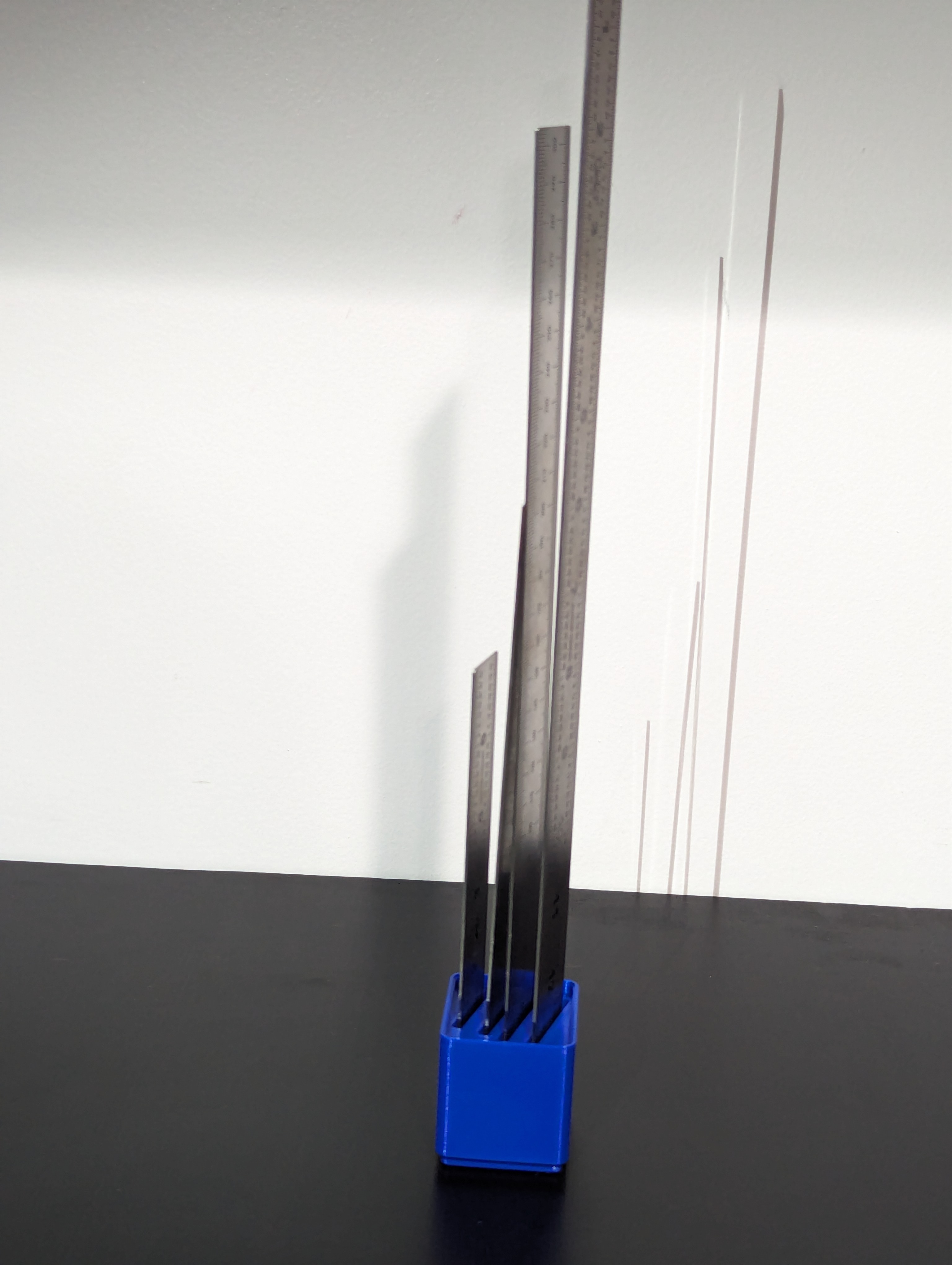

Các khe cắm thước kẻ có cạnh vát để dễ dàng trượt thước vào. Các thước kẻ được bố trí theo góc nghiêng theo kiểu so le, giúp bạn dễ dàng lấy thước ở giữa mà vẫn giữ được không gian nhỏ gọn.

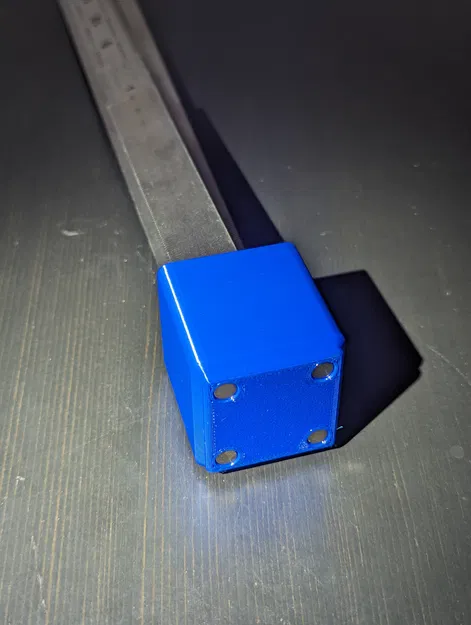

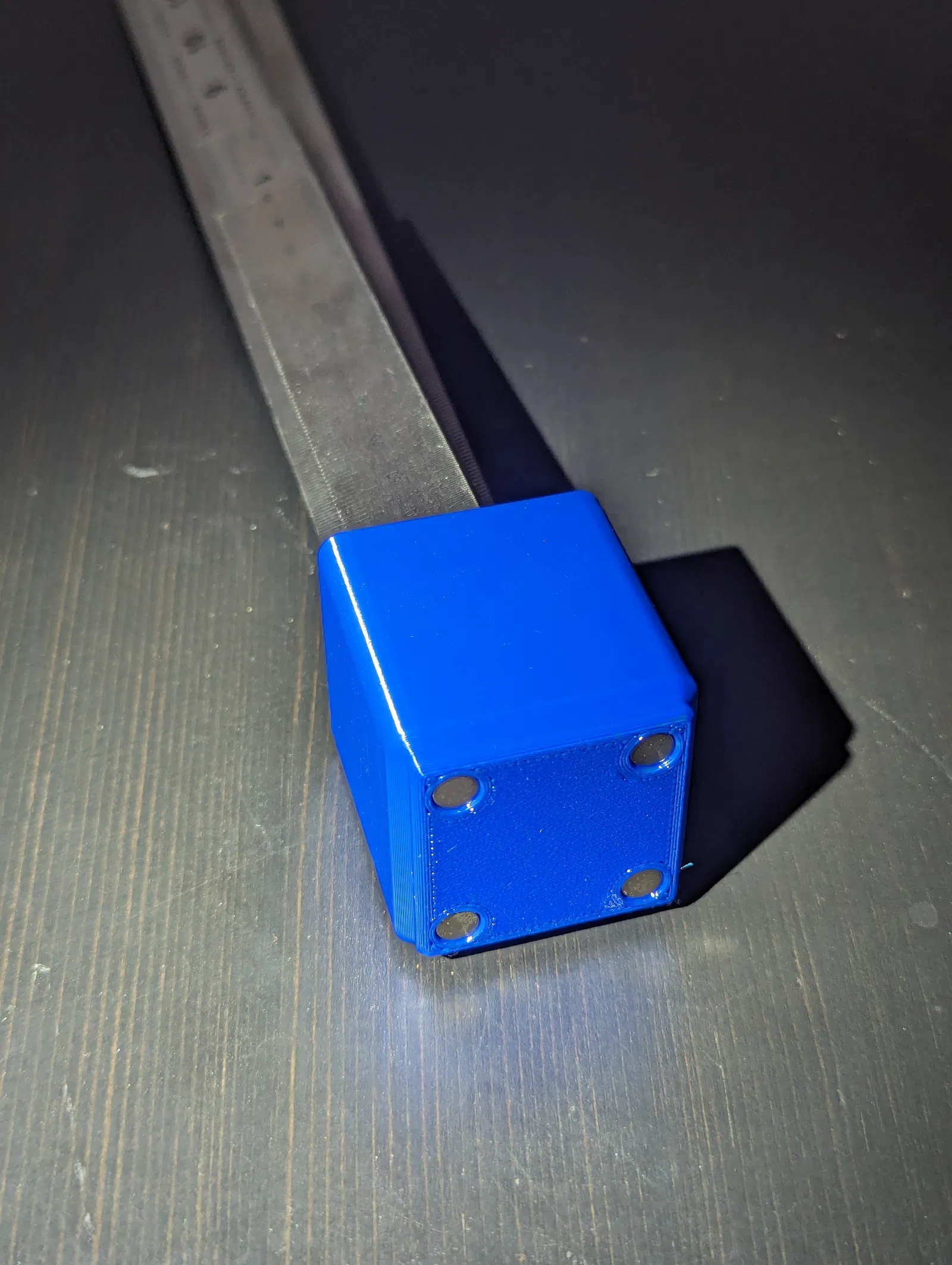

Phần đáy có lỗ nam châm 6x2mm, theo thiết kế của Gridfinity Rebuilt. Chúng có thiết kế đặc biệt để hỗ trợ việc in cầu nối, vì vậy các lỗ nam châm in ra sẽ đẹp.

In ấn

Bản in trong ảnh được thực hiện với:

• Máy Creality Ender 3 S1 Pro, đầu phun 0.4mm tiêu chuẩn
• Sợi nhựa Inland PLA+, 1.75mm
• Chiều cao lớp in 0.2mm
• Độ dày ruột 20% theo kiểu Gyroid
• 3 lớp chu vi
• Không cần support, không cần brim, không cần raft

Nguồn

File nguồn có sẵn tại đây nếu bạn muốn điều chỉnh thứ gì đó, như kích thước khe cắm hoặc số lượng của chúng. Thiết kế này không thực sự chú trọng vào khả năng tùy biến nên bạn có thể cần tinh chỉnh một chút. Nó phụ thuộc vào Gridfinity Rebuilt trong OpenSCAD, bạn có thể clone toàn bộ kho lưu trữ một cách đệ quy (nó được bao gồm như một submodule) hoặc tải các tệp xuống và điều chỉnh đường dẫn tệp ở dòng đầu tiên.
