Quạt làm mát bo mạch cho máy in Prusa mk4

Tôi đã đặt máy in của mình trong một vỏ bọc vì tôi in trong môi trường nhiều bụi. Không chỉ vỏ bọc giữ cho máy in sạch sẽ, mà còn ngăn gió lùa và giữ nhiệt độ ổn định. Vấn đề với điều này là nó có thể trở nên khá ấm khi in những thứ như PC hoặc PA11.

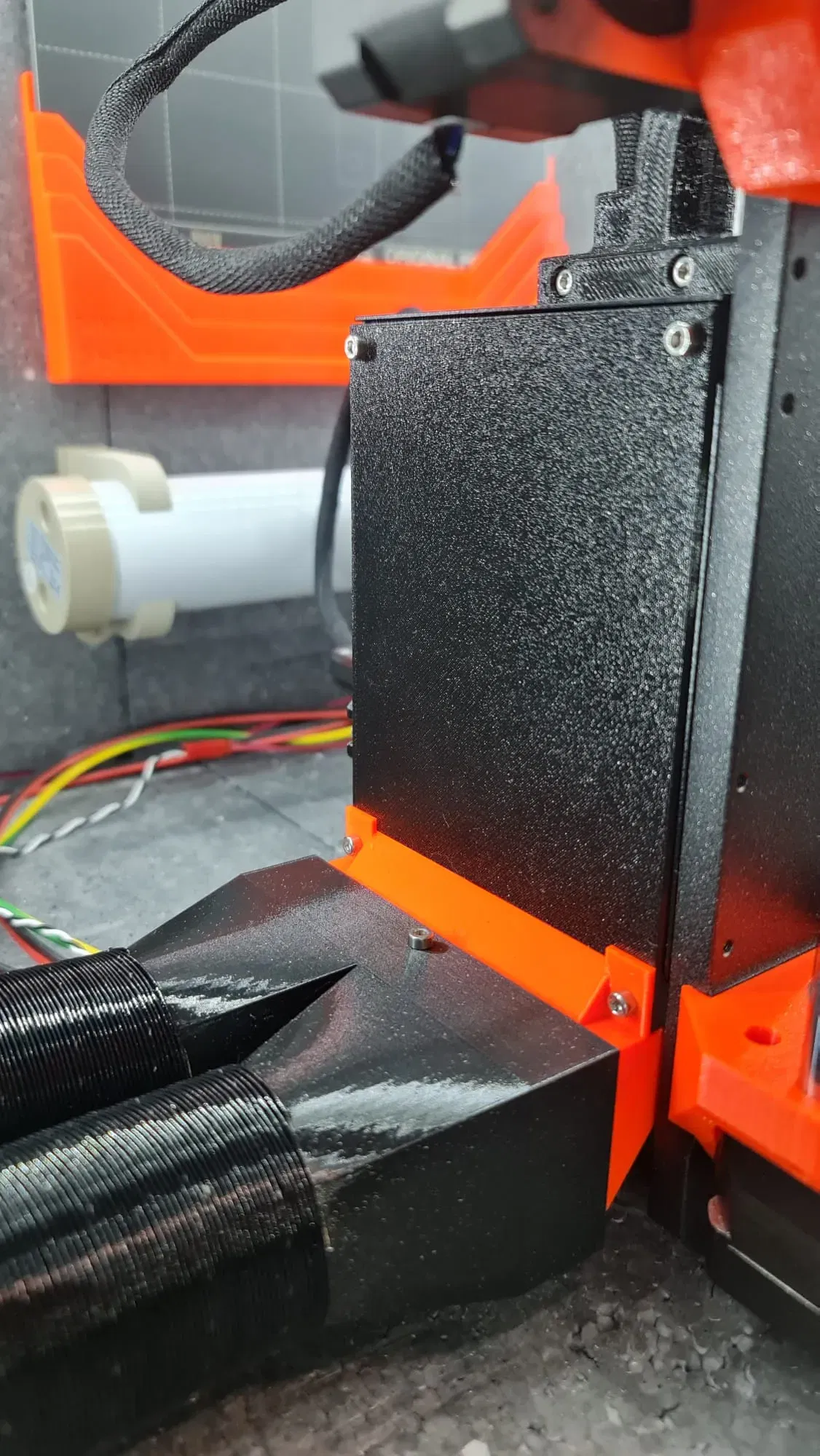

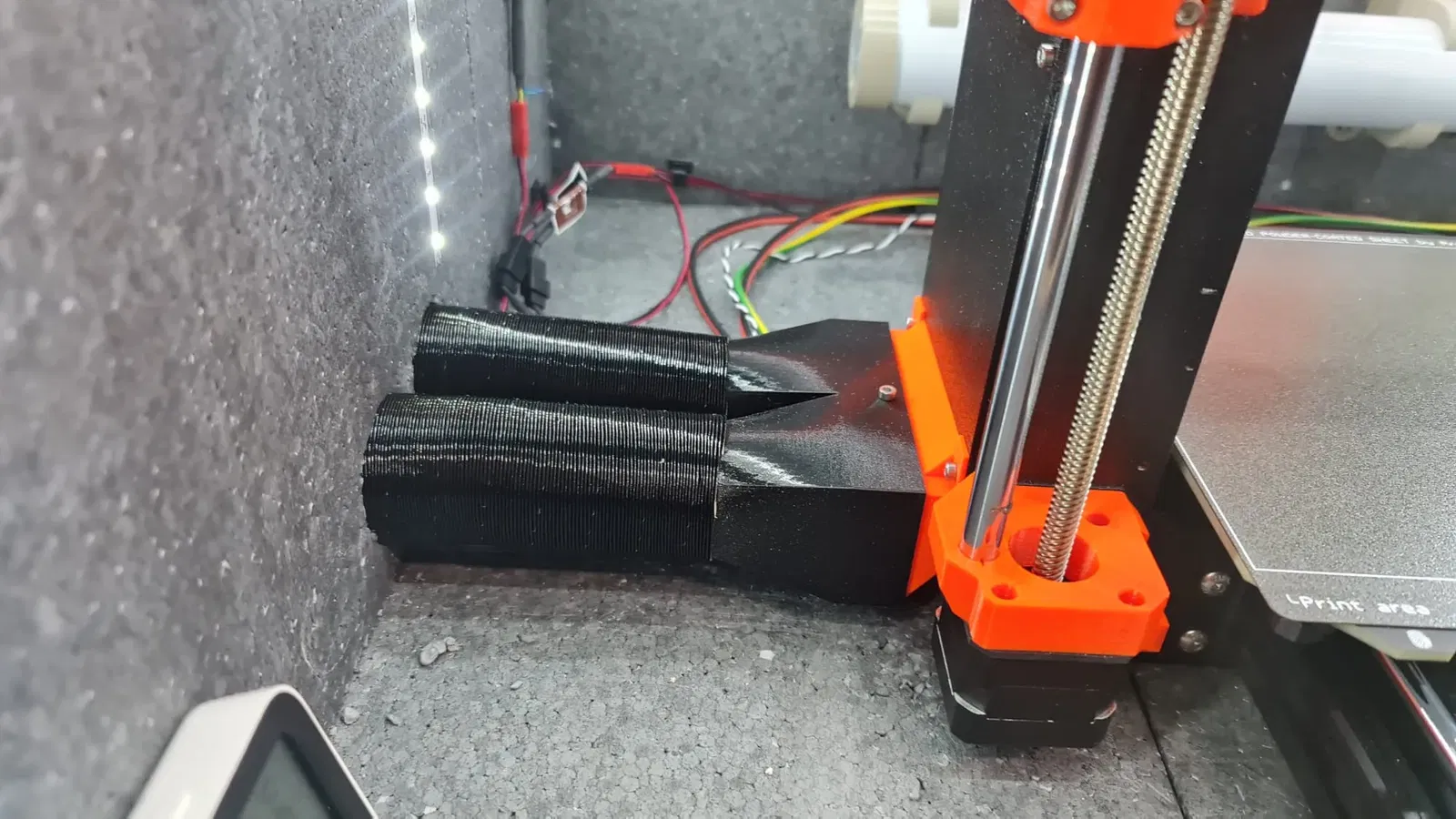

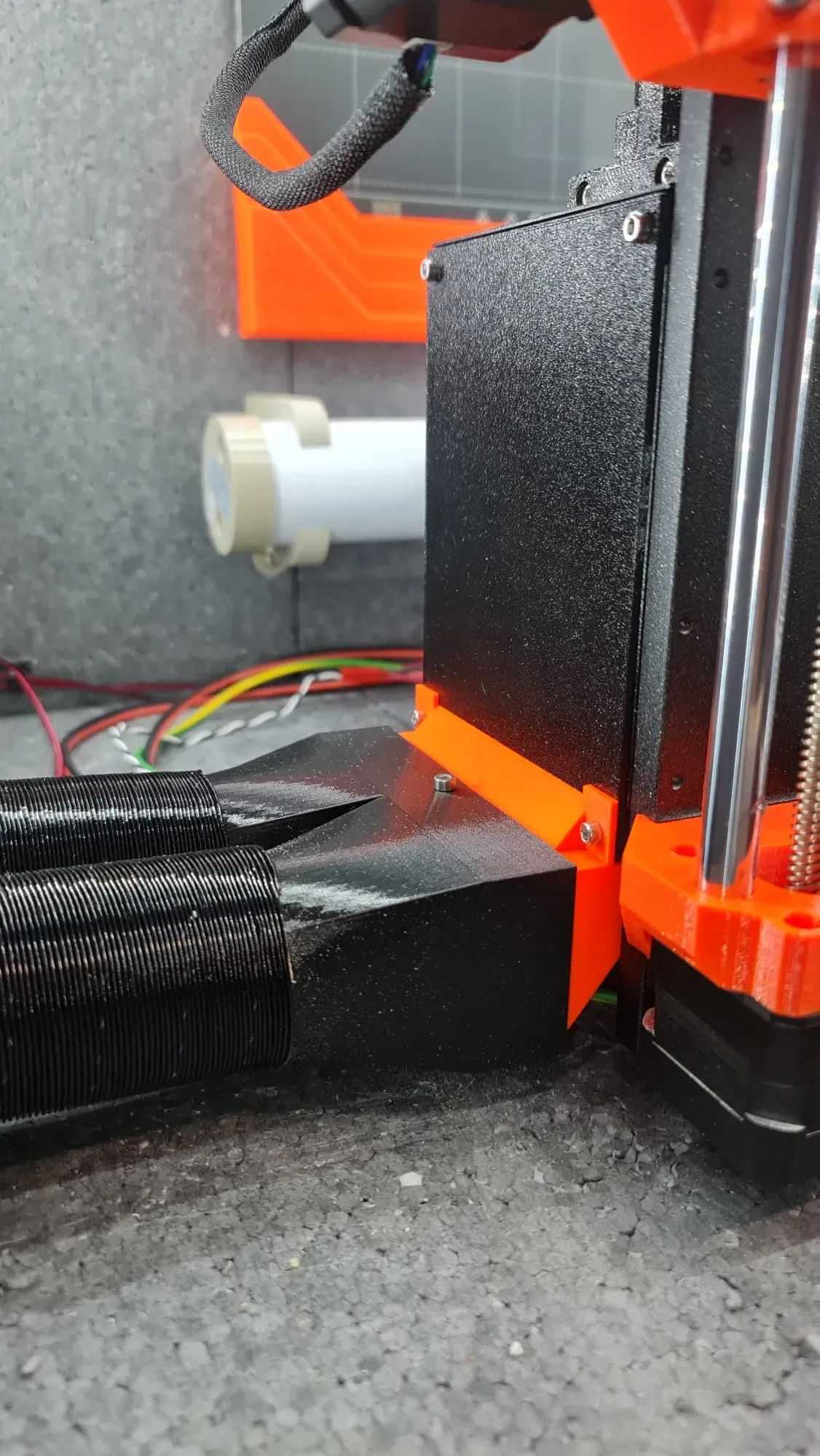

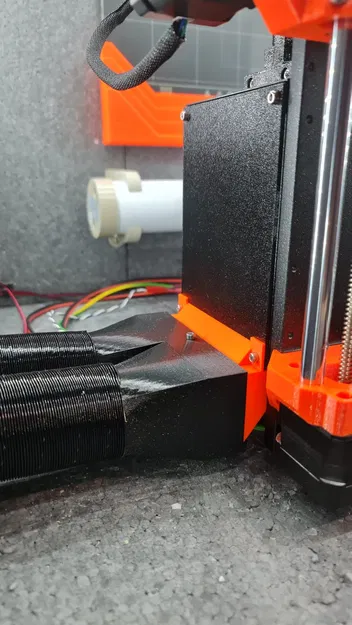

Để giúp khắc phục điều này, tôi đã gắn 2 quạt 40mm vào bo mạch chính. Một quạt hút không khí từ bên ngoài vỏ bọc và thổi nó qua bo mạch. Quạt còn lại xả không khí từ vỏ bo mạch ra bên ngoài vỏ bọc. Bằng cách này, có rất ít tác động đến bất kỳ bản in nào vì nó không gây ra gió lùa.

Tôi thiết kế điều này với đường ống 42mm mà tôi có ở nhà và quạt 40x40x10. Tôi đã bao gồm một ống dẫn quạt, vì vậy nếu bạn muốn, bạn có thể sử dụng quạt 40x40x20.

Bạn sẽ cần 4 x vít m3x12 và 4 x vít m3x16 cho quạt của bạn (tôi đã sử dụng quạt noctura và các vít sẽ chìm vào vỏ từ một bên nhưng không phải bên kia) và 1 x vít m3x6 để gắn ống dẫn quạt. 4 vít mà bạn tháo ra để lấy nắp vỏ có thể được tái sử dụng để gắn nắp mới lên.

Nếu bạn sử dụng quạt 20mm thì bạn sẽ cần vít dài hơn nhưng bạn sẽ phải kiểm tra chúng vì tôi không có quạt 20mm.

Khi gắn quạt của bạn, hãy chắc chắn có một cái đẩy và cái còn lại hút, nếu không thì nó sẽ không hoạt động.

Tôi cũng đã gắn một ống dẫn quạt khác để nó có thể được sử dụng với vỏ bọc prusa. Bạn sẽ cần cắt 2 lỗ 40mm ở bên (một cho hút và một cho xả) và sau đó sử dụng các ống dẫn quạt riêng biệt để gắn vào vỏ bằng cách vặn chúng từ phía bên kia.

Điều này sẽ yêu cầu thêm 8 x vít m3 (chiều dài phụ thuộc vào độ dày của vỏ) và 8 x đai ốc m3.

Tôi đã in điều này bằng PETG nhưng nó cũng nên hoạt động tốt với PLA (hãy chú ý đến nhiệt độ).
