Van Bóp Hoạt Động Bằng Servo
Van bóp điều khiển hai dòng chất lỏng áp suất thấp bằng cách bóp ống silicone. Thiết kế cho servo quay 0-180 độ, bóp ống 3mm ID 5mm OD, chặn dòng chảy hiệu quả. Dễ dàng kéo dài thanh trượt để tăng lực bóp. Sử dụng vít K40x12 PT để lắp nắp. Có phiên bản cho ống 3/8" (9.5/10mm).
Mô tả

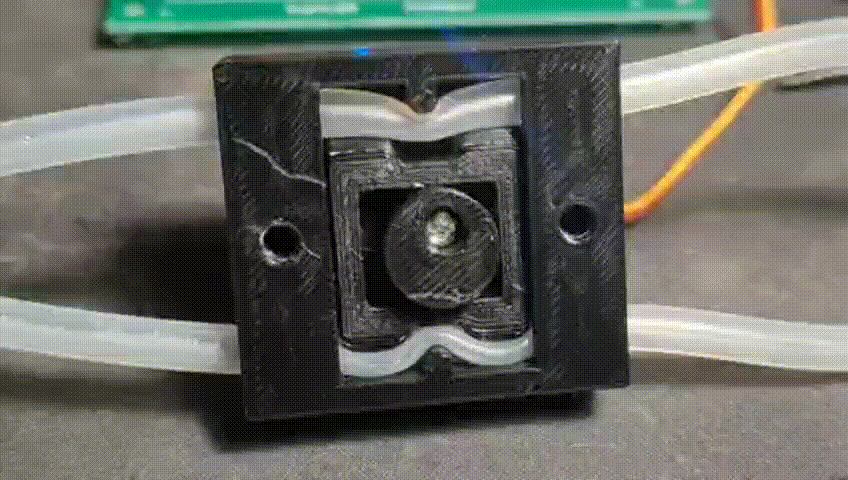

Cái van bóp này cho phép bạn điều khiển hai dòng chất lỏng áp suất thấp bằng cách bóp ống silicone.
Thiết kế sao cho khi servo quay về 0 hoặc 180 độ, nó sẽ bóp ống có đường kính trong 3mm, đường kính ngoài 5mm đủ để chặn dòng chảy chất lỏng, đồng thời đảm bảo servo có thể đạt được vị trí mong muốn mà không bị kẹt hoặc quá nhiệt.
Nếu bạn cần lực bóp mạnh hơn, việc kéo dài thanh trượt rất dễ dàng.
Sử dụng vít K40x12 PT để gắn nắp ở trên.
Cập nhật 8.4.2024
- Mô hình nhanh, chưa thử nghiệm cho @visarutthawo_3122432, có thể hoạt động với ống silicone 3/8" (9.5/10mm). Hiện tại chỉ có file STEP được cung cấp.

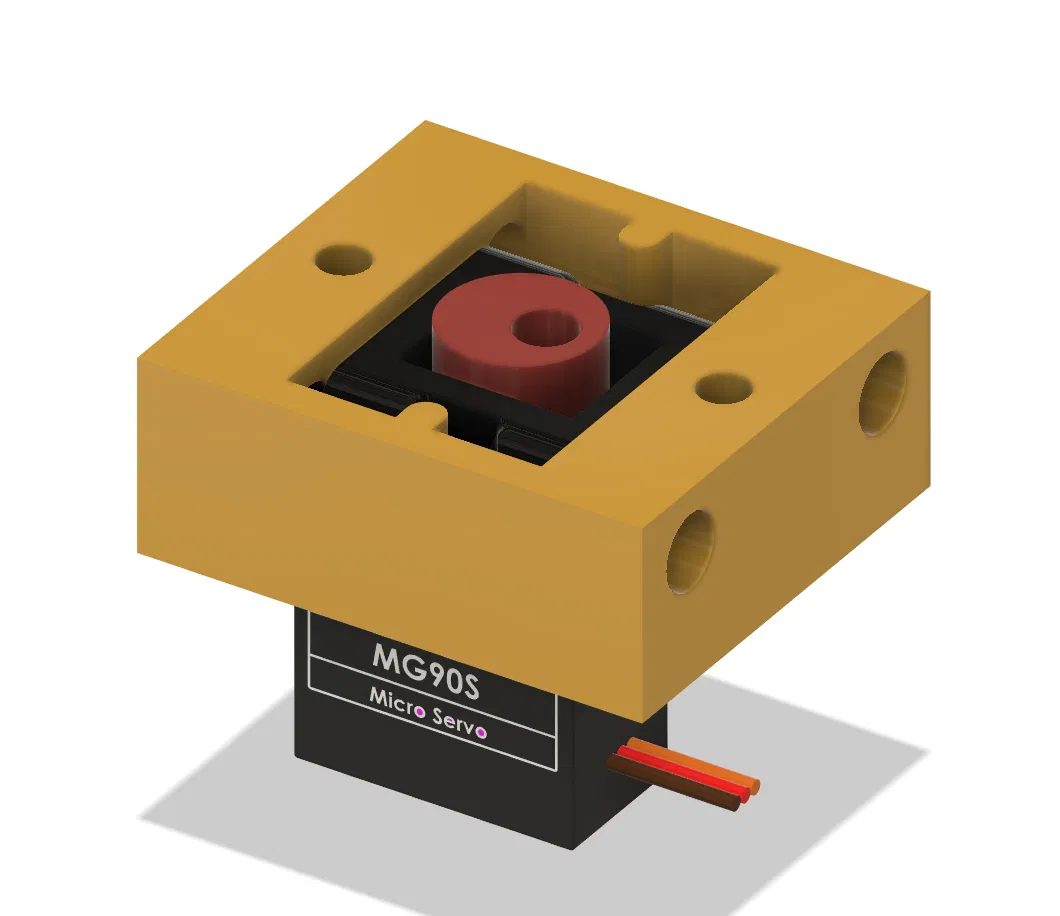

Servo mẫu trong hình: https://www.thingiverse.com/thing:253557
