LowRider 3 CNC - Giá đỡ in cho Cờ lê máy phay Kobalt và Bộ đai ốc đầu kẹp ER-11

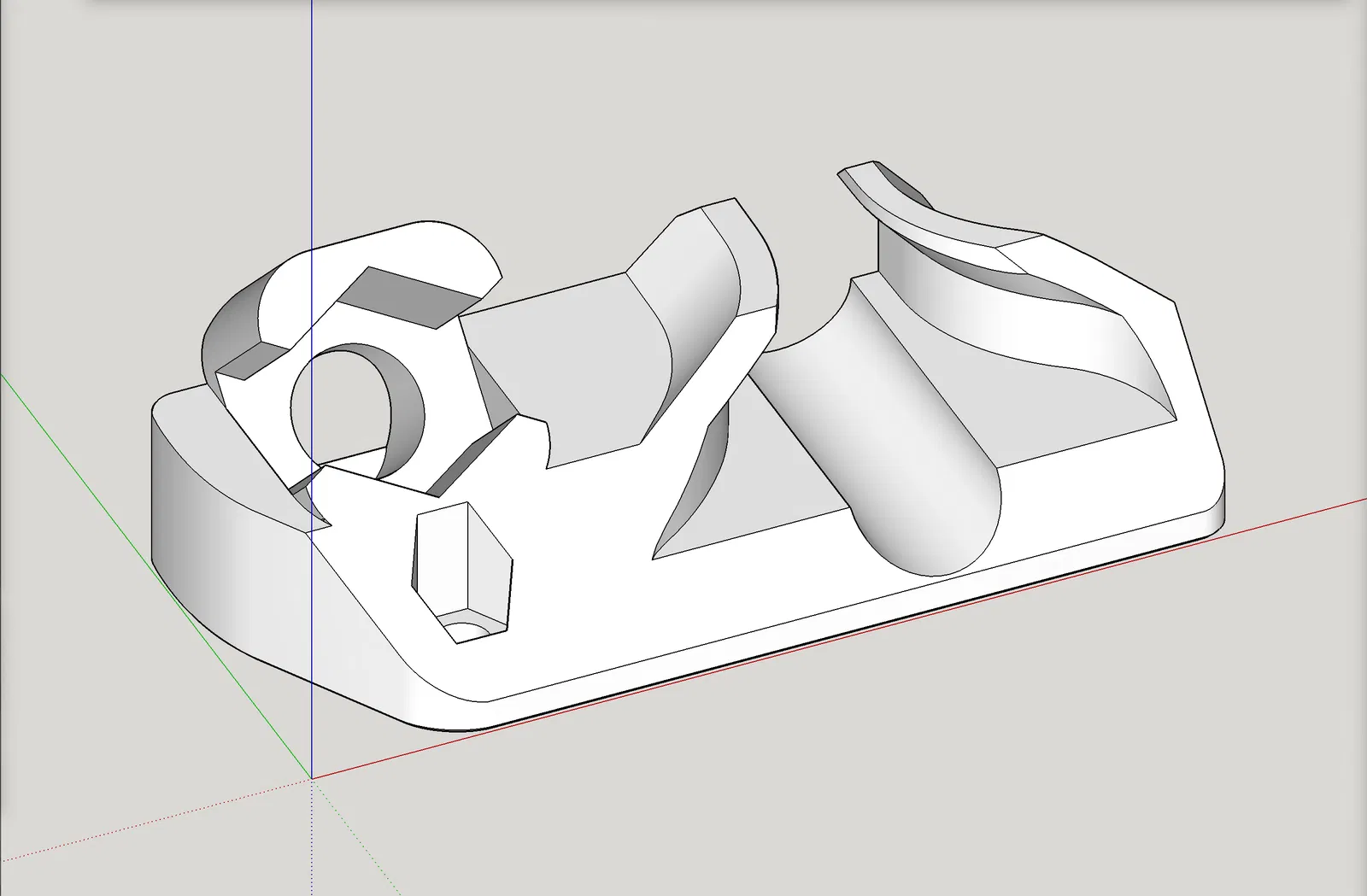

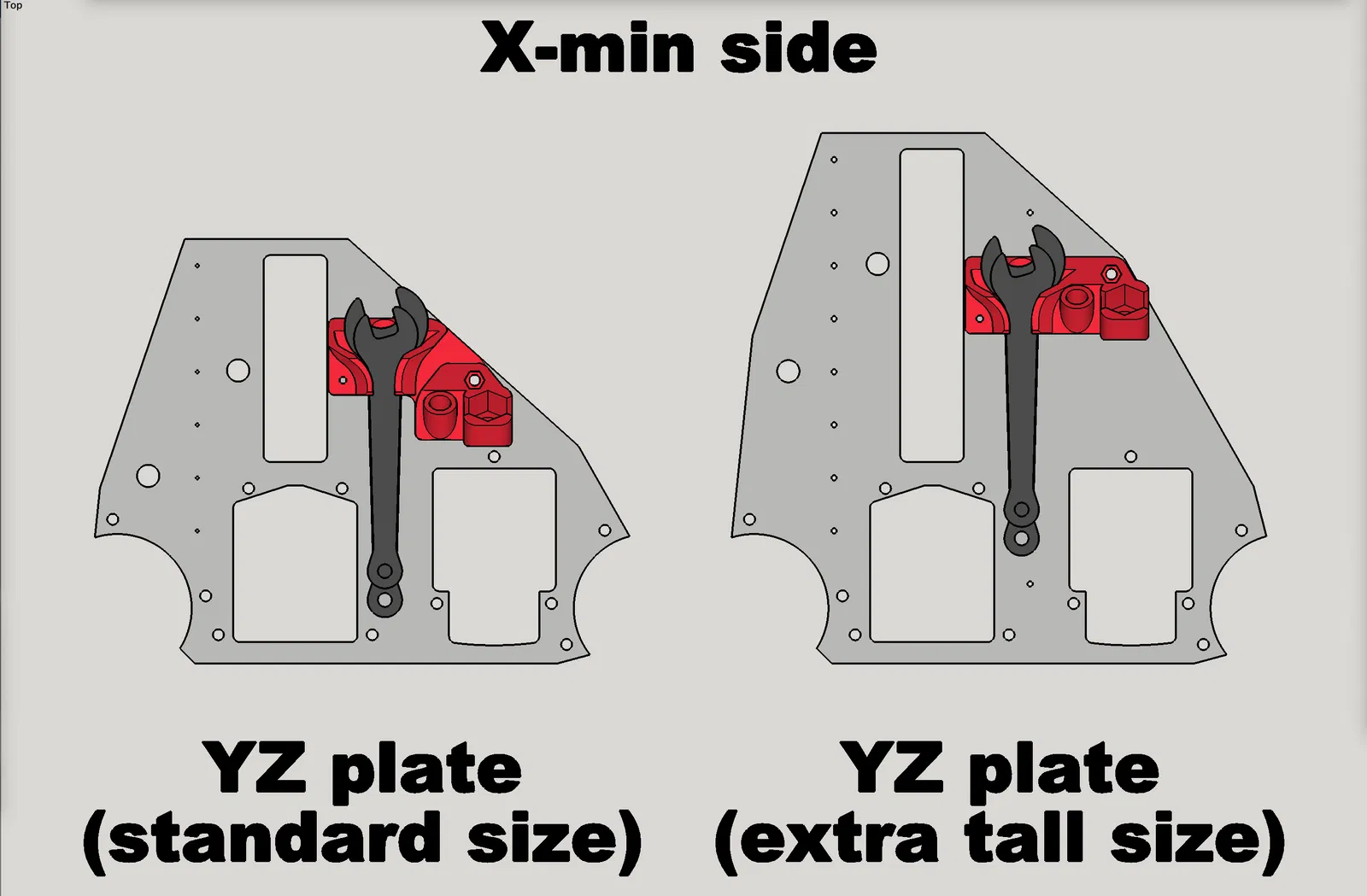

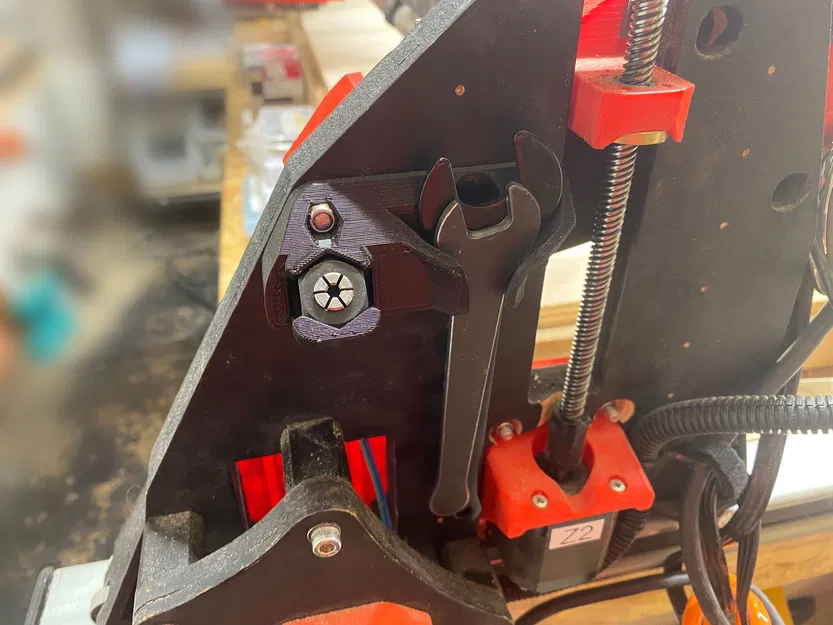

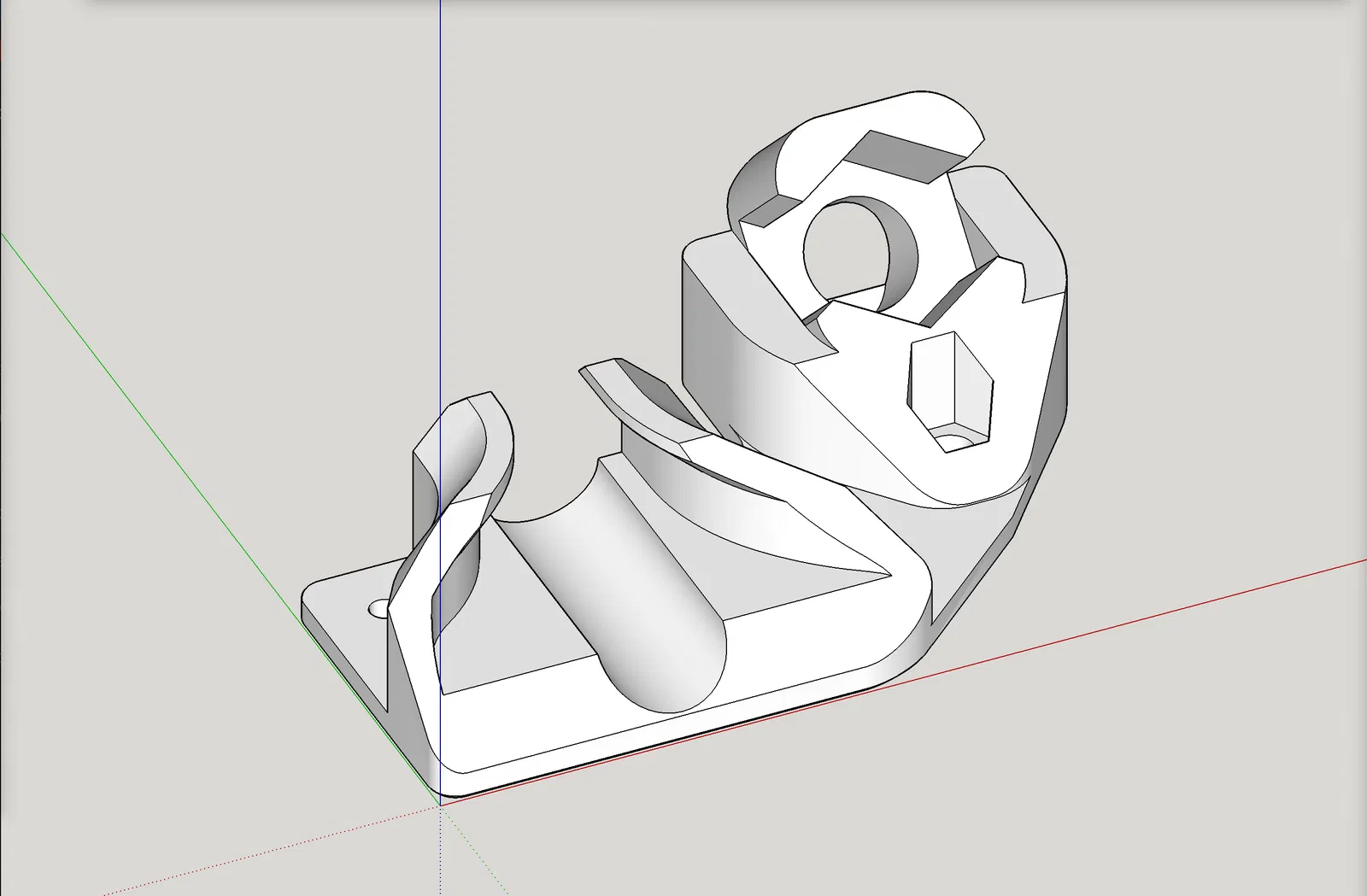

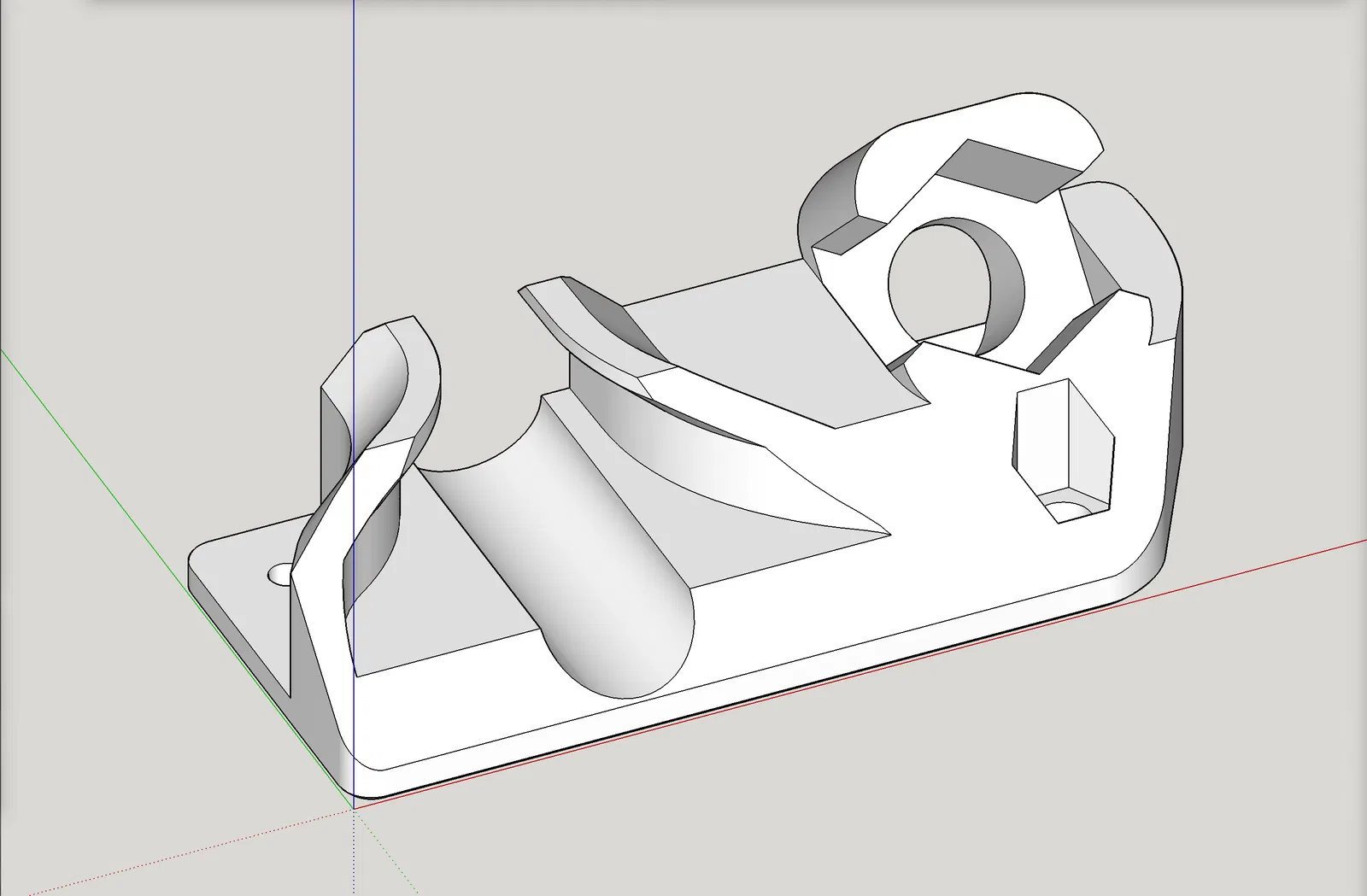

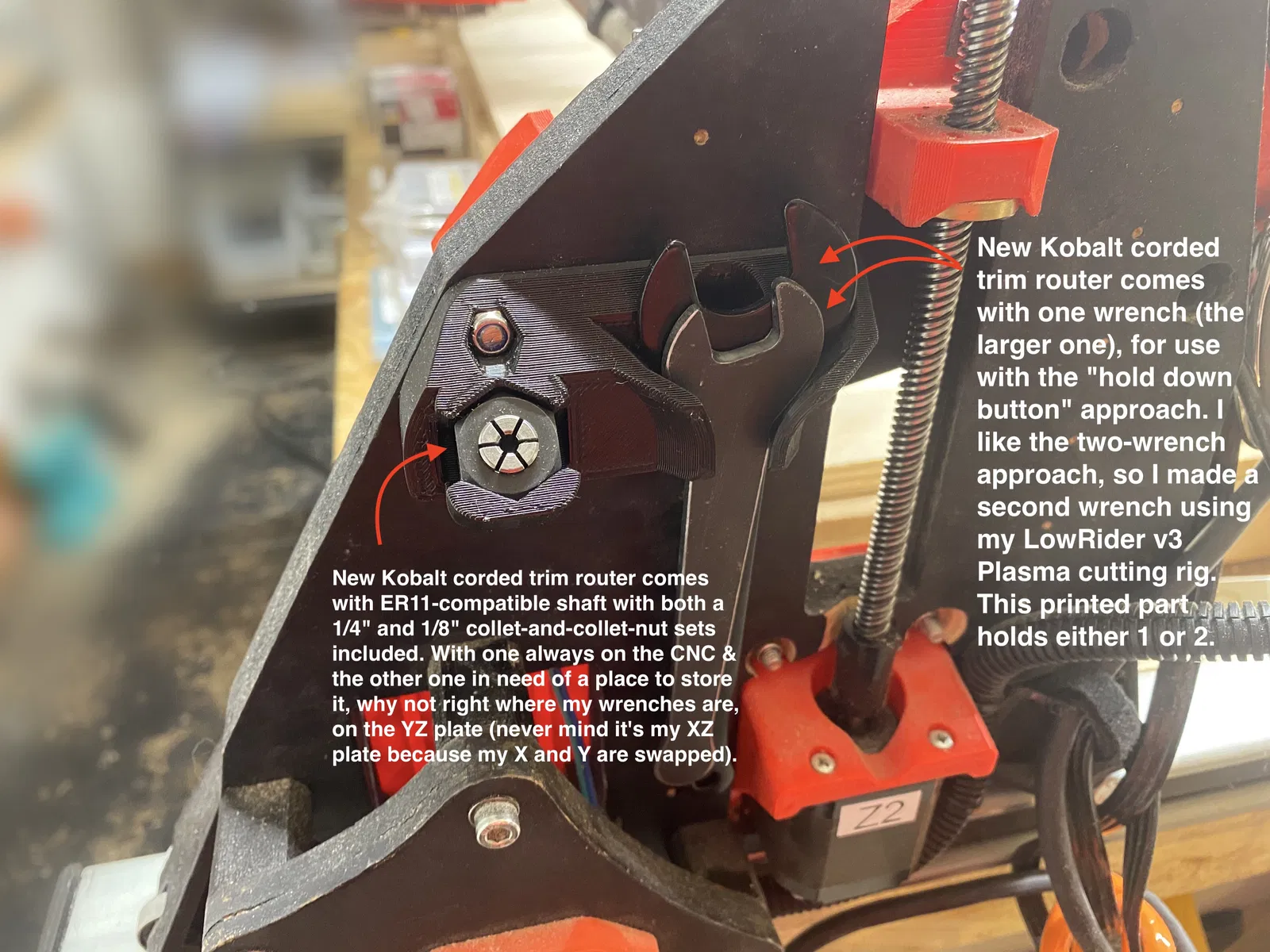

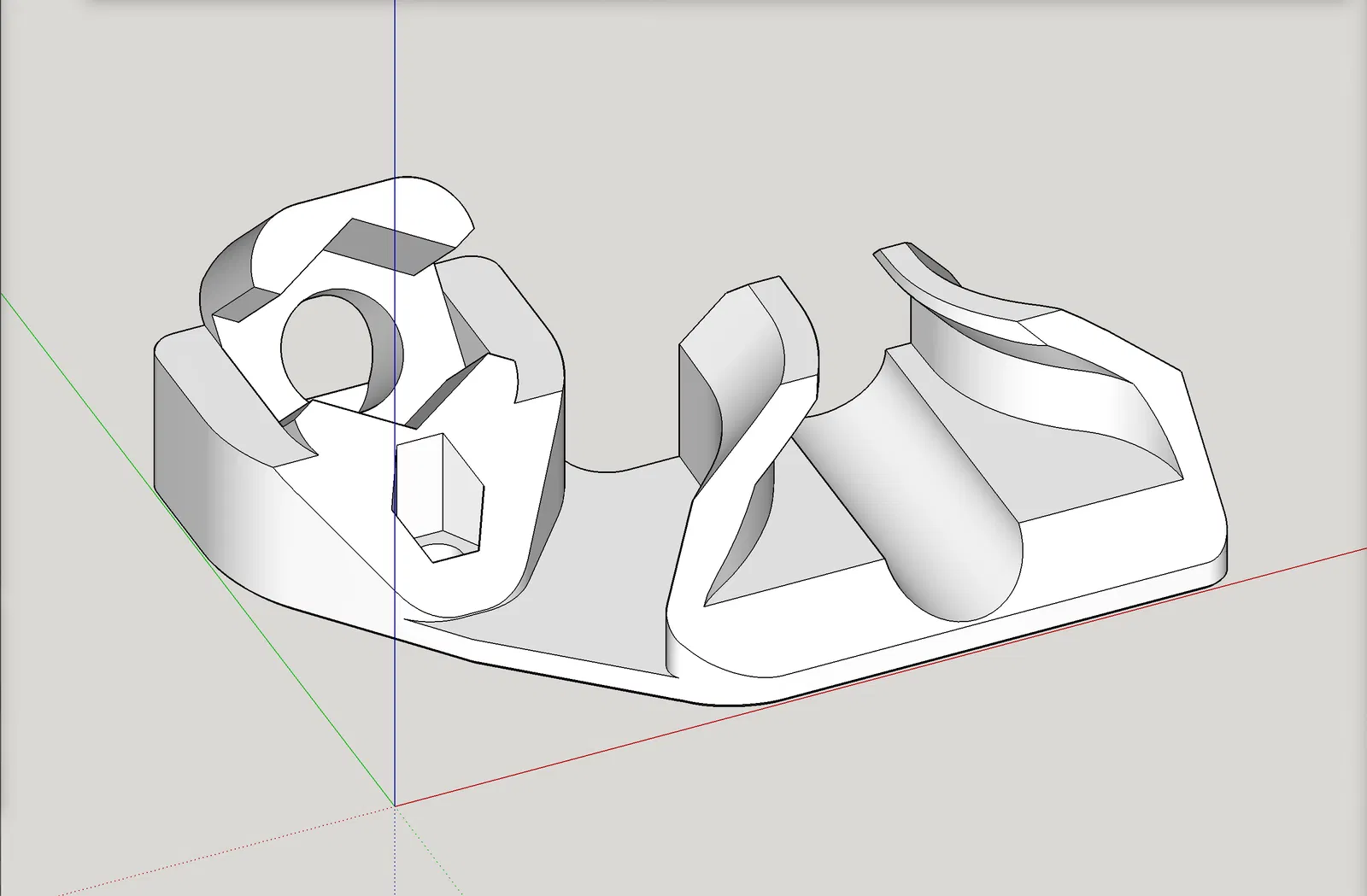

LƯU Ý: Tính đến ngày 20 tháng 1 năm 2024, đã có một bản phối mới khác cho cái này, không cần nới lỏng và siết lại ốc M5 hiện có đang giữ công tắc giới hạn Z trên LowRider. Cho đến nay, bản phối mới chỉ có cho biến thể máy phay Kobalt. Bản phối mới có tại đây. LƯU Ý: Tính đến ngày 4 tháng 12 năm 2023, đã có một bản phối chỉ dành cho những người làm LowRider V1E muốn kết hợp các tấm YZ kích thước thông thường + mod dây đai ẩn của tôi + giá đỡ này. Nếu tình huống của bạn không cần kết hợp cả ba, thì thiết kế ban đầu bên dưới sẽ phù hợp với bạn. Bản phối mới có tại đây. Video này cung cấp tất cả các chi tiết hấp dẫn, cộng với một chút cắt plasma tùy ý! Bộ phận gốc dành cho cờ lê và đầu kẹp của máy phay Makita. Cái này dành cho cờ lê của máy phay Kobalt và bộ đai ốc đầu kẹp (tương thích ER-11). In không cần hỗ trợ. Xem ảnh hoặc video để biết con vít nhỏ tôi đã dùng ở góc dưới. Đó là một con vít gỗ nhỏ, đường kính khoảng 3mm. Con vít còn lại là ốc M5 đang giữ công tắc giới hạn Z. Bộ phận tôi phối lại đã có khe giữ cho đai ốc nylock M5, nên tôi giữ nguyên. Bao gồm các tùy chọn cho cả bên trái (X-min) và bên phải (X-max), và các biến thể cho cả tấm YZ kích thước bình thường và tấm YZ cao hơn được phối lại bởi Dan @SupraGuy trên diễn đàn V1E. Nếu bạn sử dụng, hãy đăng bản làm của bạn ở đây kèm theo một hoặc hai bức ảnh — và đánh giá sao cho nó nhé! 😊 Tôi cũng đính kèm các tệp SketchUp của tôi cho mỗi bộ phận. Đây là bản phối lại từ “V1 Lowrider 3 LR3 Collet Holder” của một người làm LowRider khác: mobiusl trên Thingiverse, ngày 20 tháng 1 năm 2023. Hũ đựng tiền boa PayPal của tôi: https://paypal.me/design8studio Các bản phối lại khác của LowRider 3 CNC: Bộ sưu tập LowRider 3 CNC Xem tất cả các mẫu và bản phối lại của tôi trên Printables: Mẫu 3D Design8Studio *Các liên kết sản phẩm Amazon là liên kết liên kết. ### Các video khác cũng có liên quan:
