Giá đỡ màn hình cảm ứng BTT TFT50 V2.1 cho SV06, SV06 Plus & SV01 Pro

…Xin hãy chắc chắn nhấn thích & đăng một mẫu, tôi rất muốn thấy các bản in của bạn!

Cập nhật:

Mô hình cho màn hình BTT TFT50 PI V2.1 ĐÃ CẬP NHẬT!! PHIÊN BẢN MỚI NHẤT!!

Lưu ý quan trọng!!!

Các màn hình V2.1 mới hơn có 3 nút thay vì một công tắc & bánh xe độ sáng. Vỏ này ở dạng hiện tại không được thiết kế cho những nút đó. Bạn có thể cắt một lỗ bằng công cụ Dremel hoặc thêm một âm lượng trong slicer để mở rộng khu vực bạn cần.

ĐỪNG để lại đánh giá xấu vì bạn đã có màn hình v2.1 & nhận ra rằng vỏ này dành cho V2.0

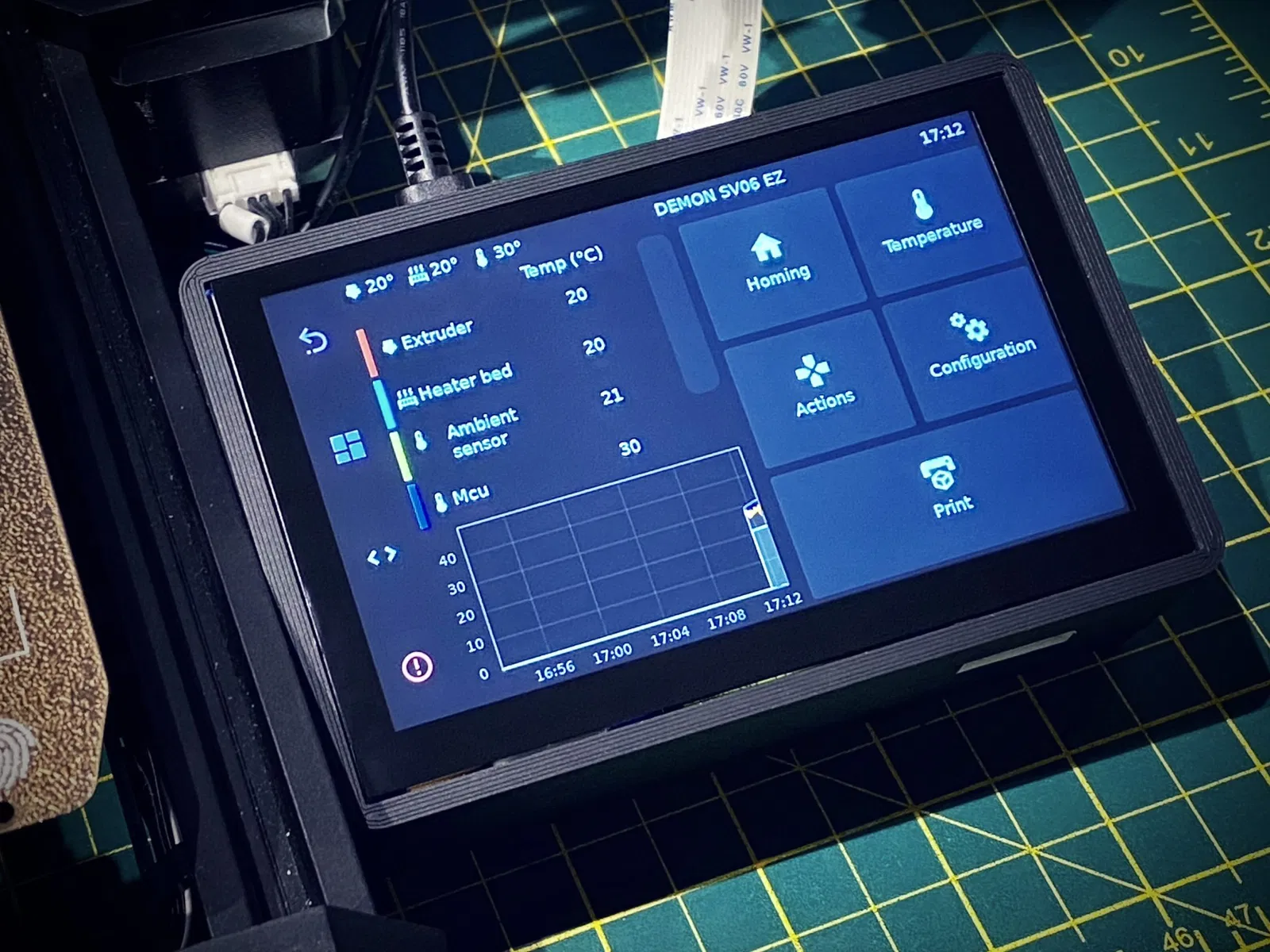

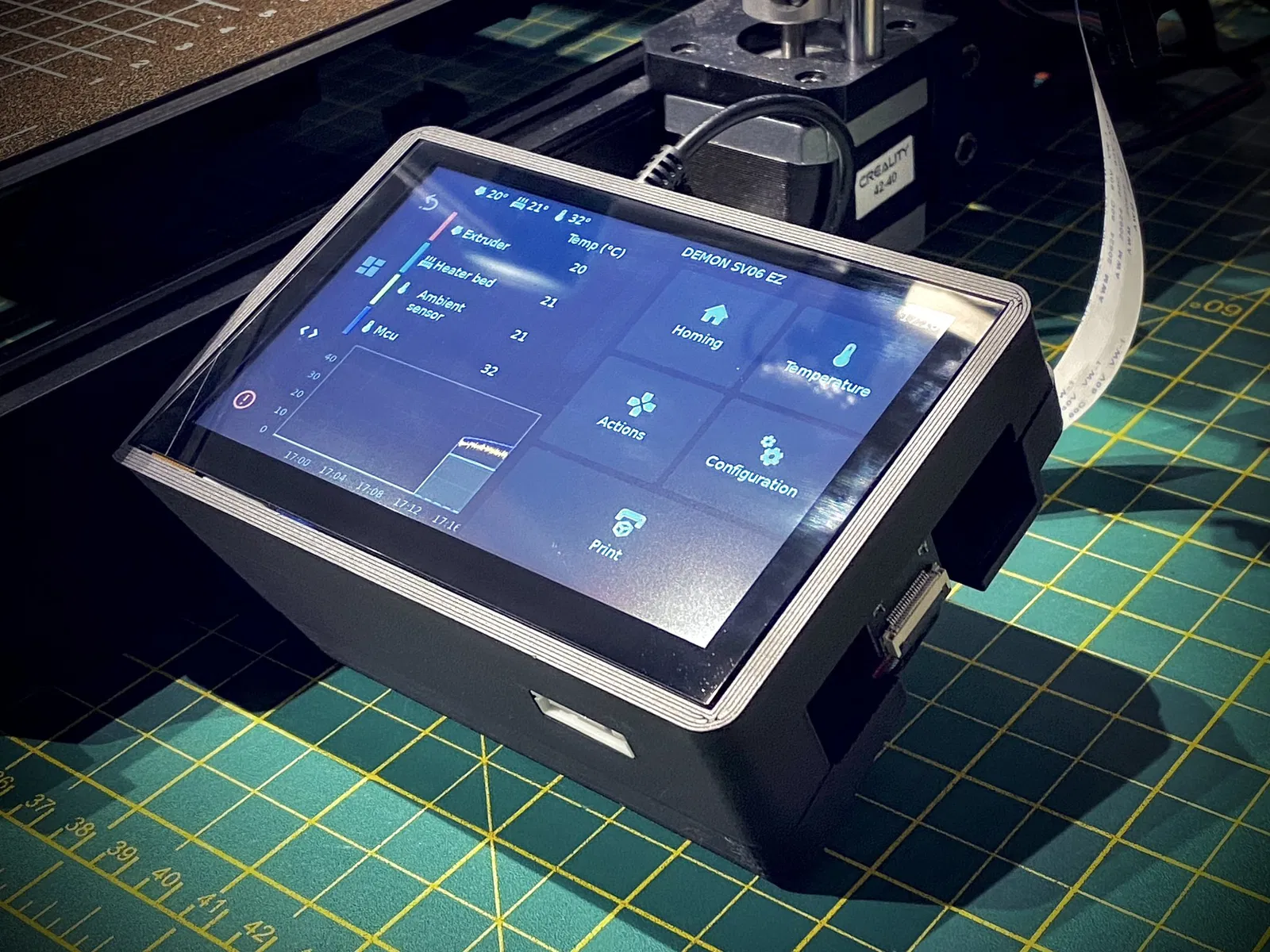

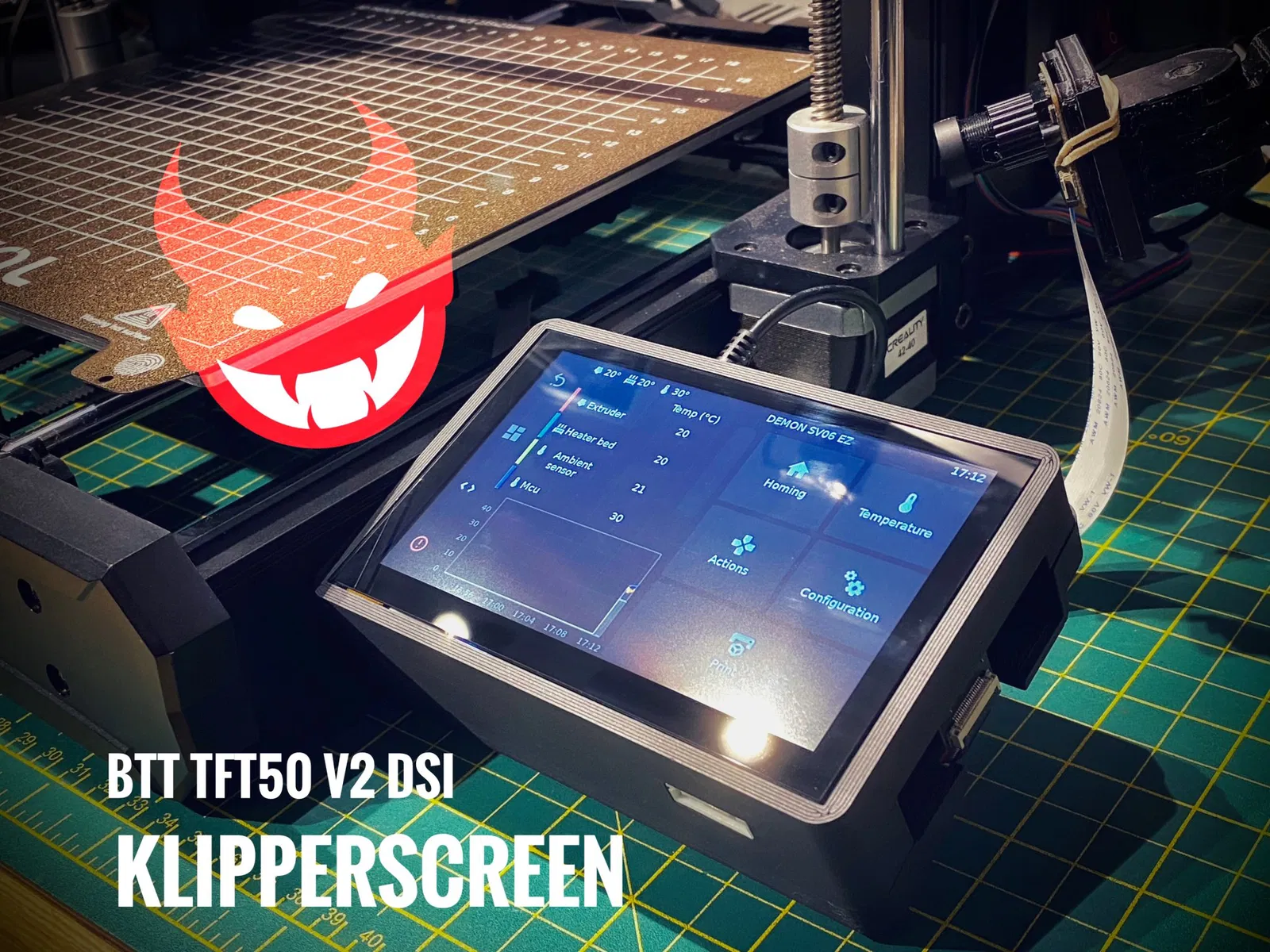

Đây là vỏ KlipperScreen mới cho màn hình BTT TFT50 V2 DSI. Nó chỉ rộng hơn màn hình một chút 8mm!!

Nó có thể được sử dụng mở mà không cần nửa vỏ sau, với hoặc không có Raspberry Pi trực tiếp trên bo mạch! Cũng với Klipper hoặc OctoPrint

Bạn có quyền truy cập vào các điều khiển độ sáng & xoay.

Cũng có một lỗ cắt ở phía trước để gắn một đầu nối JST XH 6 chân cái để bạn có thể có trải nghiệm cắm & chạy siêu dễ dàng khi bạn cần sử dụng cảm biến gia tốc của mình!

Không cần phải lăn tăn ở phía sau để tìm các chân GPIO đúng & cầu nguyện!

Nói về các chân GPIO, tất cả đều có thể được sử dụng ngay cả khi có nắp sau. Bạn cũng có thể sử dụng CSI trên bo mạch cho camera Pi của bạn! Có các lỗ lớn để cho phép cáp vào & ra nhưng vẫn hoàn toàn ẩn để có vẻ ngoài sạch sẽ!

Có hai tùy chọn cho nắp sau, thường & USB 90º. Chúng thực sự làm những gì chúng nói trên nhãn, hãy chọn cái bạn thích! USB 90º cho phép bạn truy cập các cổng USB 3 với một đầu cắm 90º theo đúng hướng.

Thêm một quạt 5v 4010 để giữ cho Pi của bạn ở 28ºc trong suốt quá trình in! Nếu không, Pi sẽ chạy ở 50ºc, điều này cũng không phải là vấn đề.

SV01 Pro - Nếu bạn định sử dụng cái này trên Pro, tôi khuyên bạn nên sử dụng nắp sau SV01 Pro. Điều này là vì Pro không cao bằng các máy SV06.

Bạn sẽ cần!

1x Màn hình cảm ứng 5" BTT TFT50 V2 Pi DSI

1x (Lý tưởng) Raspberry Pi 4, có thể là Rpi3 ***

1x Quạt trục 4010 5v

4x bu lông M2.5 6mm để gắn màn hình vào nửa vỏ trước

1x M2.5 10-12mm cho góc gắn thứ tư ở trên vòng điều chỉnh độ sáng

4x bu lông M2.5 (được cung cấp với màn hình) để gắn Pi của bạn

3x bu lông M3 8mm đầu tròn để lắp nửa vỏ phía sau

4x bu lông M3 12mm đầu tròn để lắp quạt 4010 5v

2-3x bu lông M4 10-12mm có đầu chìm để gắn màn hình vào khung máy in của bạn

3x ống nhiệt M3 chiều dài thông thường (khuyên dùng Ruthex!) cho vỏ màn hình phía trước

4 x ống nhiệt M3 chiều dài NGẮN (khuyên dùng Ruth!) cho giá đỡ quạt phía sau

1x đầu nối JST XH 6 chân ĐỰC cho cổng cảm biến ADXL

Keo siêu dính - để dán nắp cổng USB vào nửa vỏ phía sau

*** Các máy tính bảng đơn khác cũng sẽ hoạt động nhưng có thể không vừa bên trong nửa vỏ phía sau. Đơn vị này được thiết kế cho RPi4.

Pi cũng không cần phải ở phía sau màn hình nếu không vừa, hãy giấu nó bên trong máy in ở đâu đó có thể.

In ấn!

Khuyên dùng PLA+

Chiều cao lớp 0.2-0.3mm.

Hãy chắc chắn rằng máy in của bạn được thiết lập tốt, bạn CẦN độ chính xác ở đây!

Nửa vỏ phía trước, in cái này lộn ngược trên mặt trước của nó với các khe gắn là điểm cao nhất! Hãy chắc chắn rằng tốc độ viền nhỏ của bạn thấp cho những cái này.

Thêm hỗ trợ vào 4 điểm gắn tam giác bên trong để chúng in sạch, đừng để slicer của bạn nói rằng nó có thể cầu nối chúng, nó có thể nhưng tốt hơn nếu được hỗ trợ!

Ngoài ra, điều này RẤT QUAN TRỌNG!

Hãy để slicer của bạn xác định độ rộng đùn & đặt các viền của bạn từ 5-8 tùy thuộc vào vòi phun & chiều cao lớp, có thể nhiều hơn.

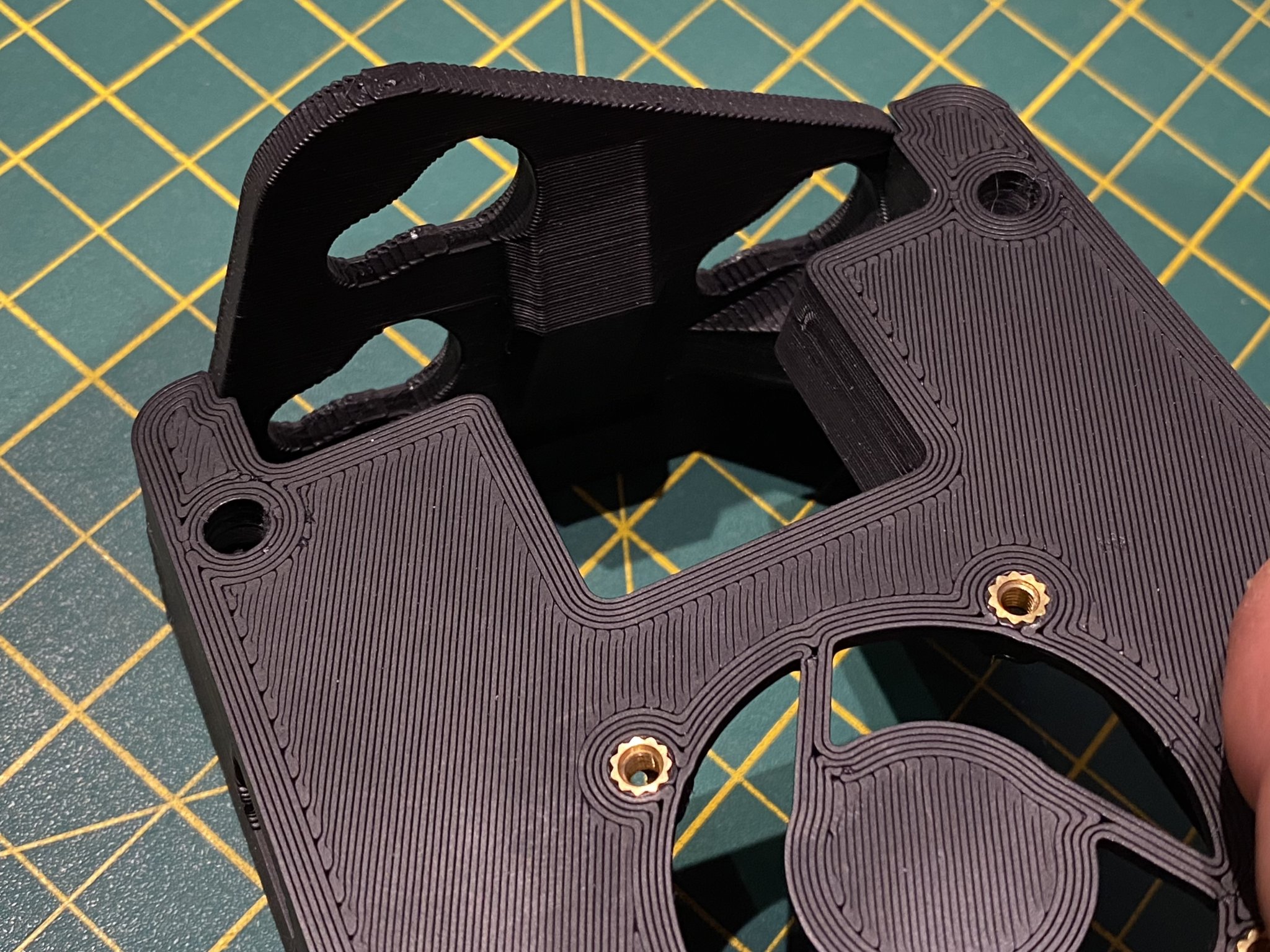

Làm điều này để ĐẢM BẢO rằng giá đỡ gắn bên hông được in HOÀN TOÀN RẮN với không có độ lấp đầy!! Điều này là chìa khóa cho độ bền của nó, đừng để lại đánh giá châm biếm vì bạn đã làm hỏng nó vì bạn quên làm điều này!

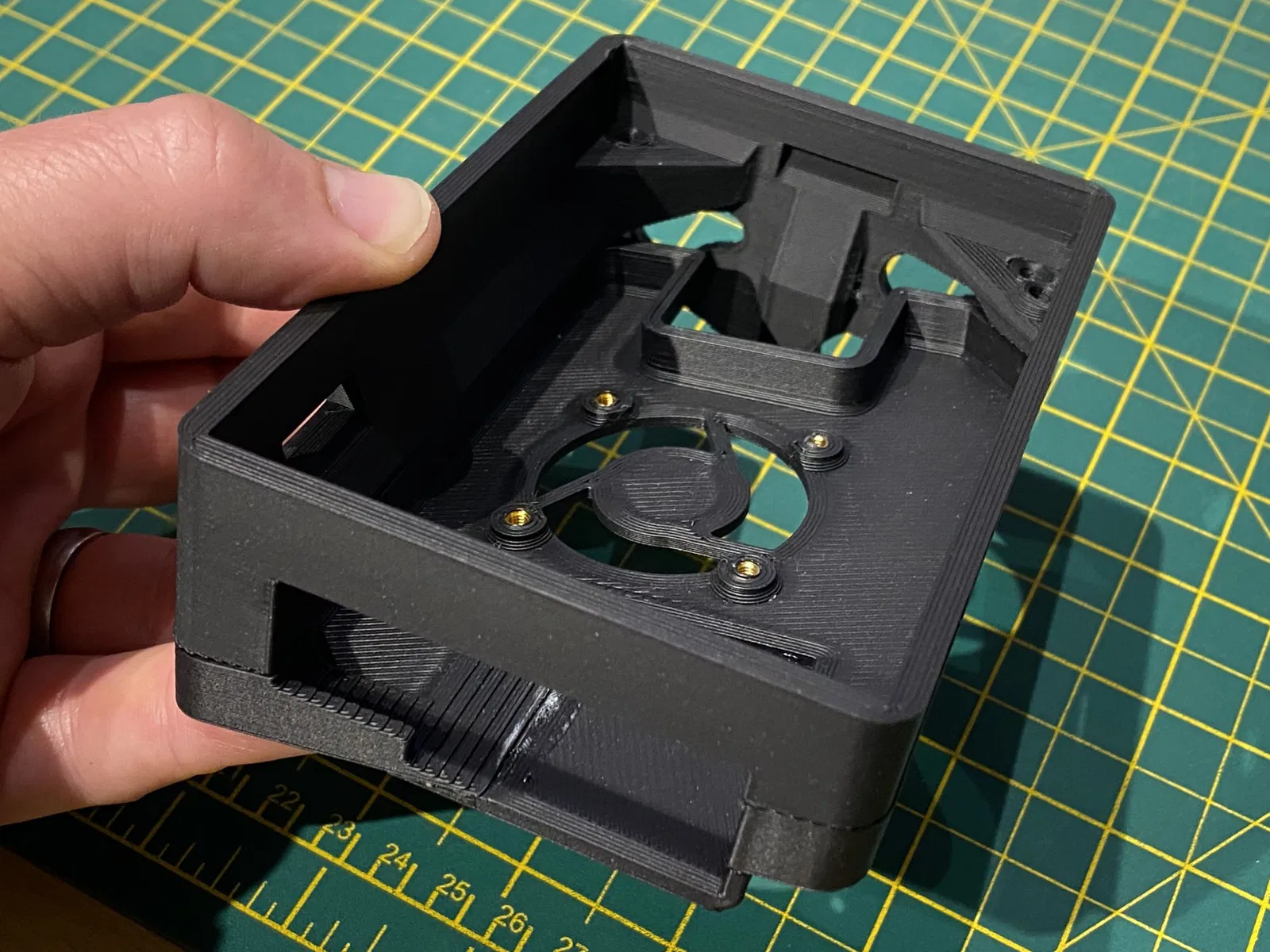

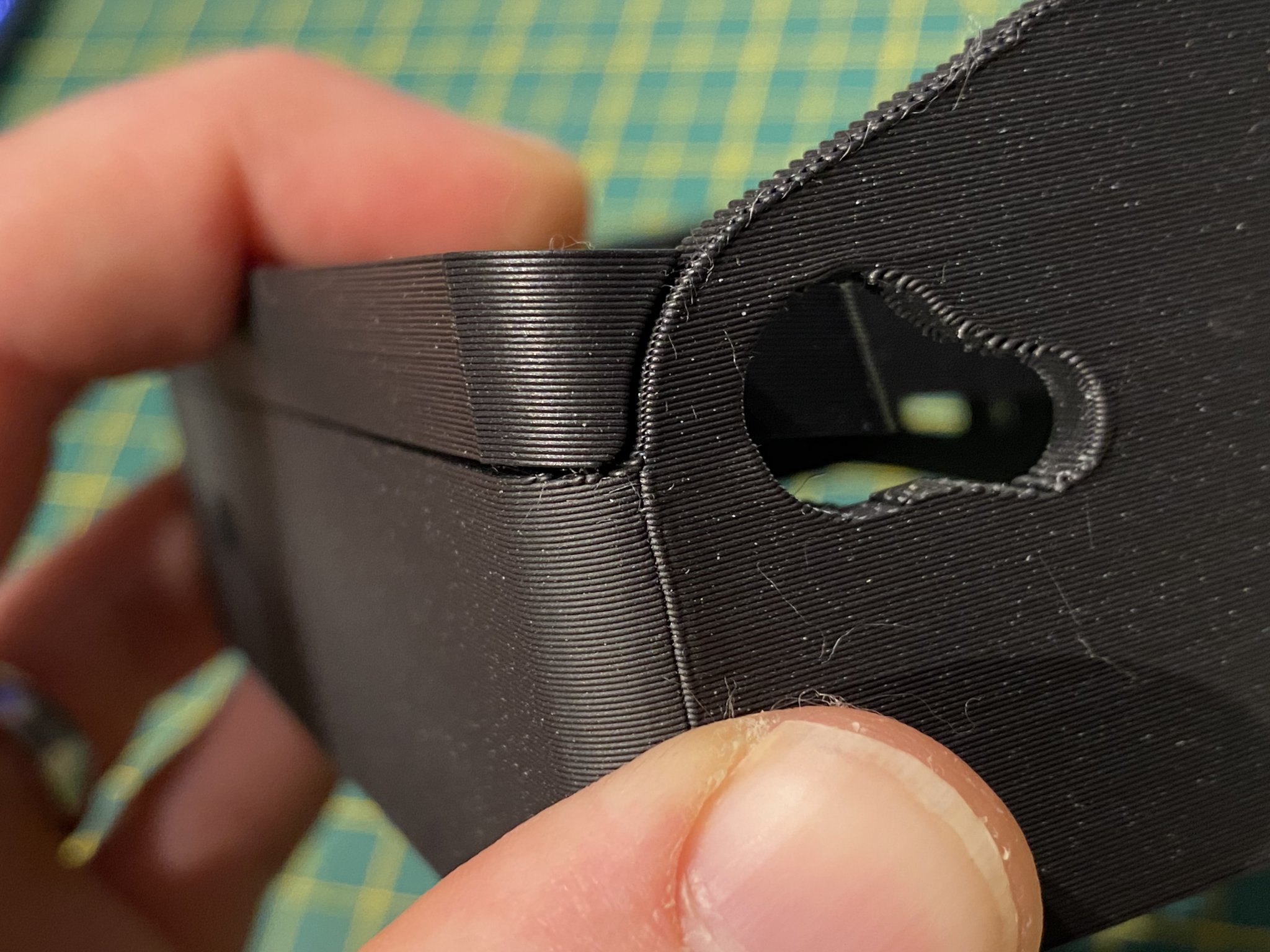

Nửa vỏ phía sau, in trên mặt ngoài phẳng của nó, không cần hỗ trợ trừ khi bạn đang in nửa vỏ SV01 Pro, cài đặt bình thường, Hãy chắc chắn rằng nó chính xác vì độ dung sai là 0.20mm hoặc ít hơn! Đặc biệt là ở bên giá đỡ gắn!!

Nắp cổng USB - đặt trên bề mặt phẳng - nhấn bắt đầu!

Các lỗ grommet cho bu lông gắn, in đứng thẳng, bao nhiêu tùy bạn cần.

Lắp ráp!

Lấy tất cả các bộ phận, thêm các chèn nhiệt phù hợp.

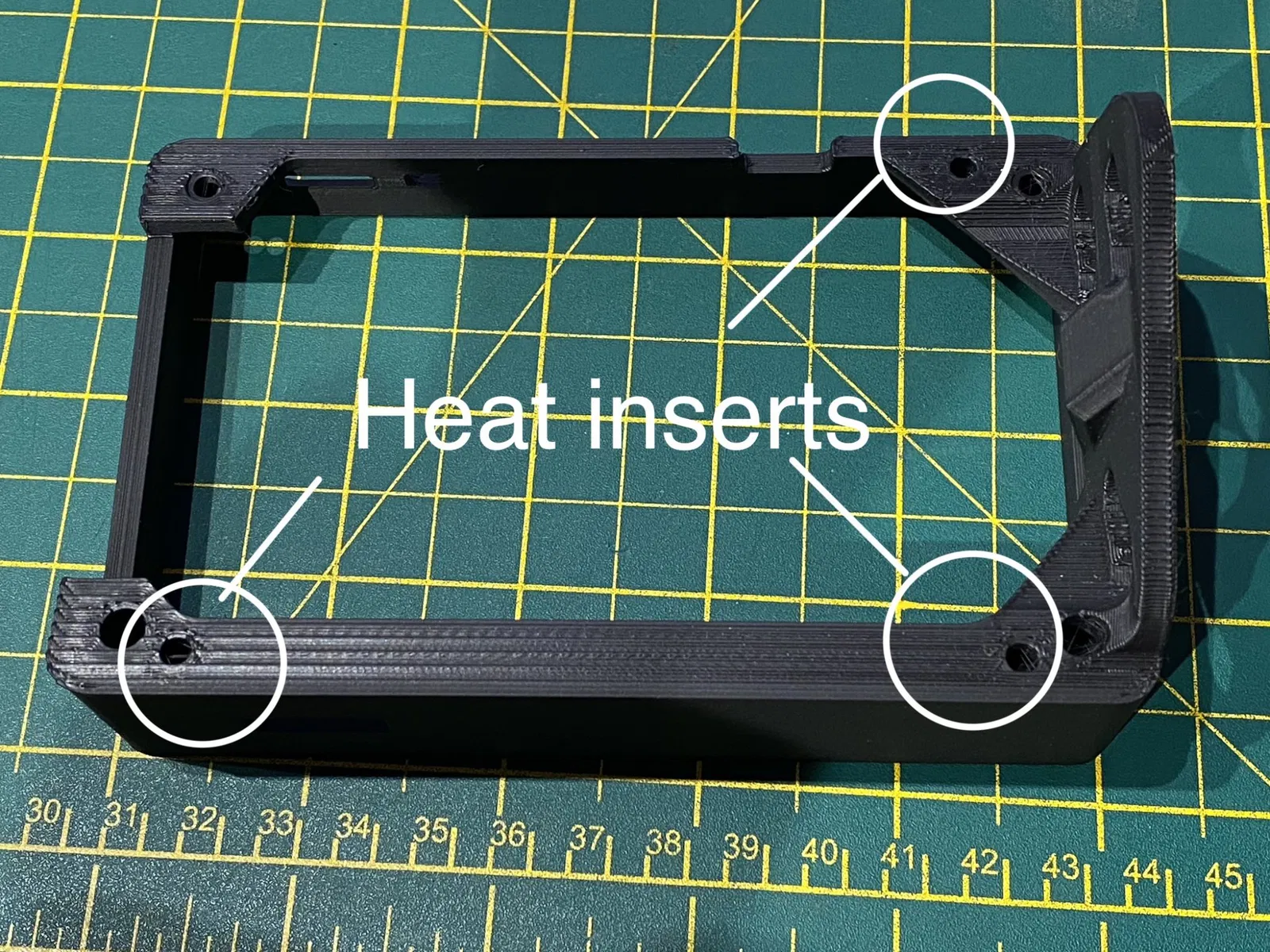

Lưu ý: trên vỏ trước, các chèn nhiệt đi vào 3 lỗ bên trong chứ không phải 4 lỗ bên ngoài!! Xem ảnh! ĐỪNG LÀM SAI ĐIỀU NÀY!

CŨNG: chúng đi vào các lỗ song song với các cạnh của vỏ & KHÔNG nằm ngang với phần trên nghiêng của vỏ. Nếu vỏ nằm phẳng trên bàn, các chèn sẽ nằm ở góc 90º so với bàn & nằm bên trong phần trên nghiêng!

Dán nắp USB vào bên đúng của nắp sau! Bạn sẽ hối tiếc nếu làm sai điều đó. Đảm bảo lỗ gắn gần đó không bị chặn!

Kết nối đúng cách phích cắm JST của bạn & dán nó vào khe trong vỏ trước.

Đây là nơi bạn cần phải cẩn thận!

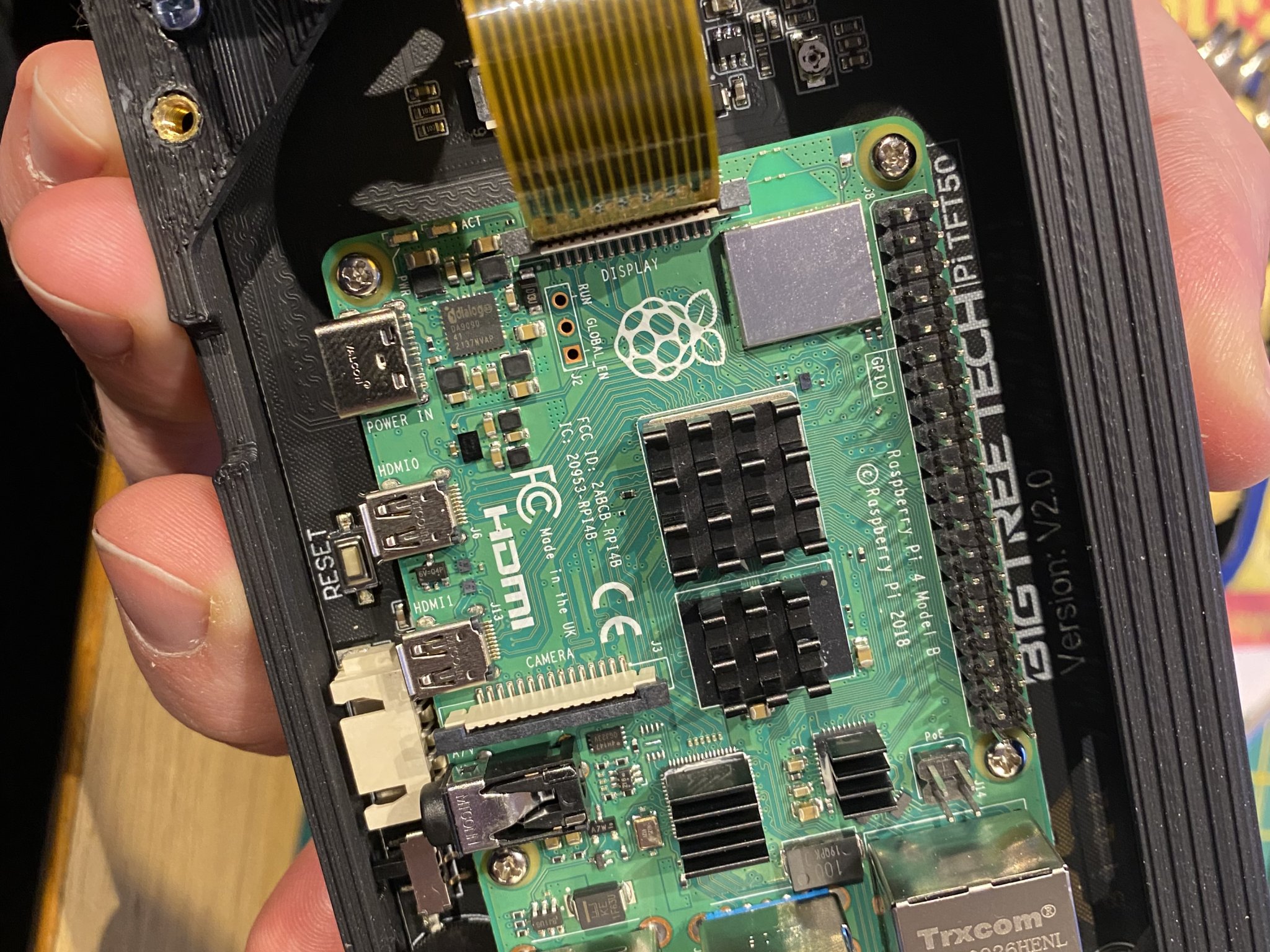

Lấy đơn vị màn hình của bạn & gắn cáp ribbon màn hình DSI được cung cấp, chèn thẻ SD của bạn rồi thêm Rpi của bạn (hoặc không, tùy chọn) vào phía sau màn hình, gắn pi vào đầu kia của cáp DSI & kiểm tra nó hoạt động với bản dựng & thẻ SD của bạn.

Tắt nguồn. Bây giờ hãy đưa nó lên nửa vỏ trước, cạnh trên trước.

Lưu ý: Hãy rất cẩn thận không để kẹp cáp ribbon DSI hoặc làm hỏng đầu nối màn hình khi bạn làm điều này! Hướng dẫn nó vào bằng ngón tay của bạn, nó sẽ vừa vặn vào chỗ lõm khi màn hình đã ngồi hoàn toàn & được cố định.

Nhẹ nhàng hạ núm điều chỉnh độ sáng & công tắc xoay vào các lỗ trên cạnh trên dài, khi đã ngồi, từ từ hạ phía sau màn hình vào vỏ.

Lưu ý: Vui lòng cẩn thận Ở ĐÂY, bạn cần uốn cong một chút cạnh dưới bên trái của vỏ để cho phép các cáp ribbon đi qua mép & rơi vào chỗ ngồi lõm bên dưới mặt trước, đừng để lại đánh giá châm biếm vì bạn đã làm hỏng màn hình của mình vì bạn không cẩn thận khi làm điều này!

Lật cụm lại và chèn tất cả 4 con vít M2.5mm 6mm để cố định màn hình nếu bạn không sử dụng vỏ sau, nếu bạn đang sử dụng tùy chọn vỏ sau thì chèn 3 con vít nhưng để trống lỗ vít ở góc trên bên phải cho đến bây giờ. Góc chỉ có một lỗ.

Lưu ý: Nếu bạn không có hoặc không thể lấy một con M2.5 10-12mm ngay lập tức, bạn có thể sử dụng con vít thứ tư và vẫn sử dụng vỏ sau - tôi đã tạo một lỗ lõm trong vỏ sau để nó vẫn vừa nếu có một con vít ở đó! …….Bạn được chào đón.

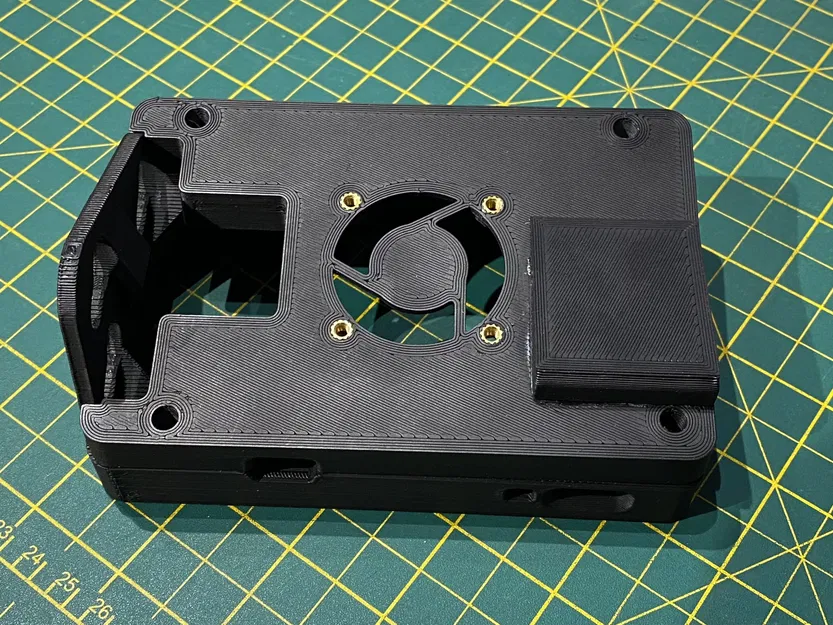

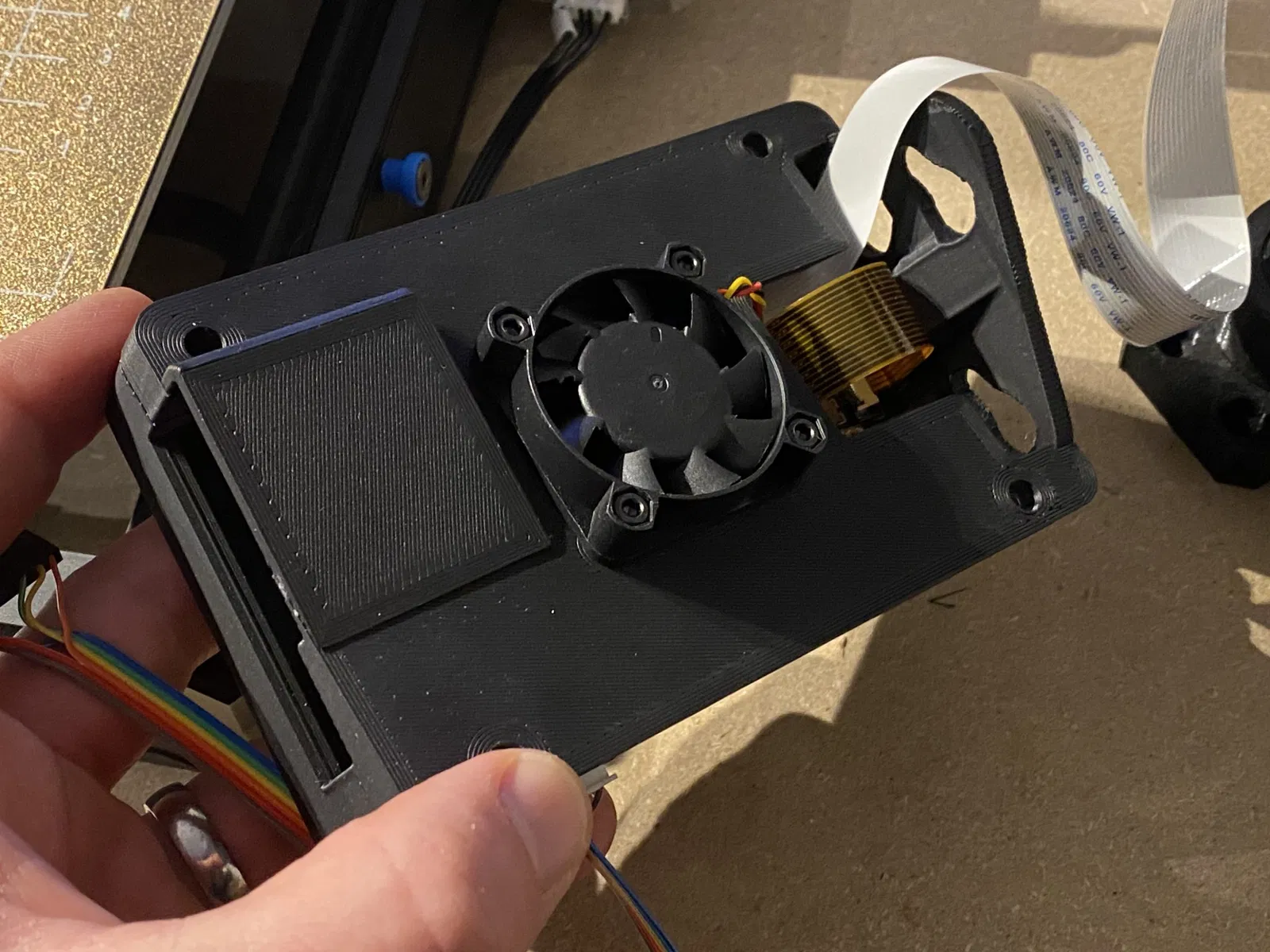

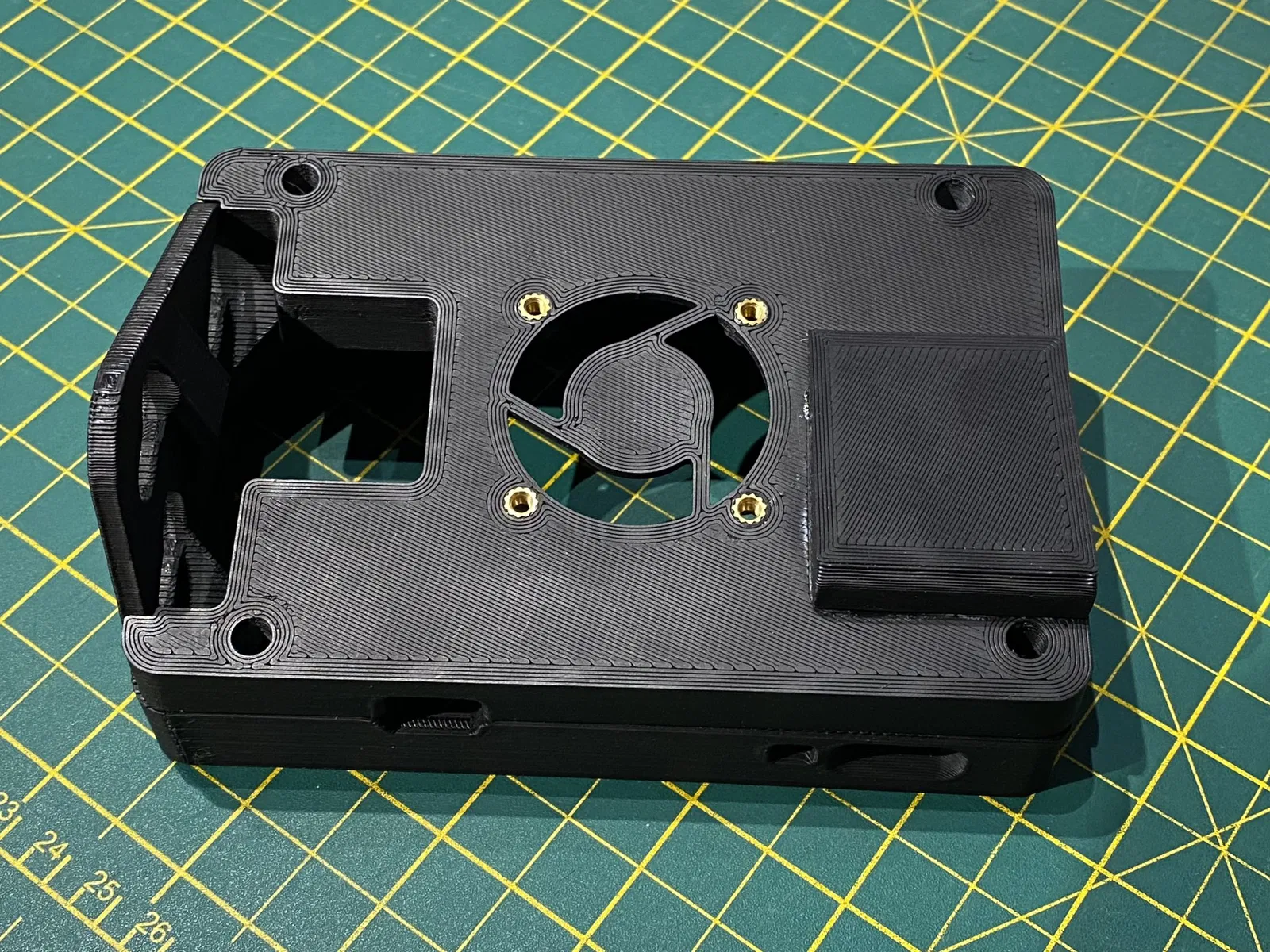

Thêm quạt làm mát của bạn vào vỏ sau và nối dây với một cáp đủ dài để không bị vướng khi bạn tháo nắp trong tương lai.

Thêm bất kỳ camera CSI hoặc cảm biến/relay hoặc công tắc nào bạn cần ngay bây giờ.

Đóng hai nửa của vỏ cẩn thận, chú ý đến các cáp bị kẹp và bất kỳ thứ gì chặn lỗ vít. Thêm 3 con vít M3 8mm vào các lỗ có chèn nhiệt dưới chúng.

Bây giờ đây là nơi bạn cần con vít M2.5 10-12mm ở góc gần nút điều chỉnh độ sáng. Đừng lo lắng quá nếu bạn không có, nó vẫn sẽ ổn như vậy.

Thêm các grommet vít gắn vào các con vít M4, gắn chúng vào máy in của bạn và sau đó lắp cụm màn hình hoàn chỉnh xuống trên chúng. OG SV06 chỉ sử dụng cái ở phía trước và cái ở trên, để lỗ phía dưới trống. Nếu các lỗ không khớp - đó là lý do.
