Dụng cụ chiết rót chai bia thủ công có áp suất

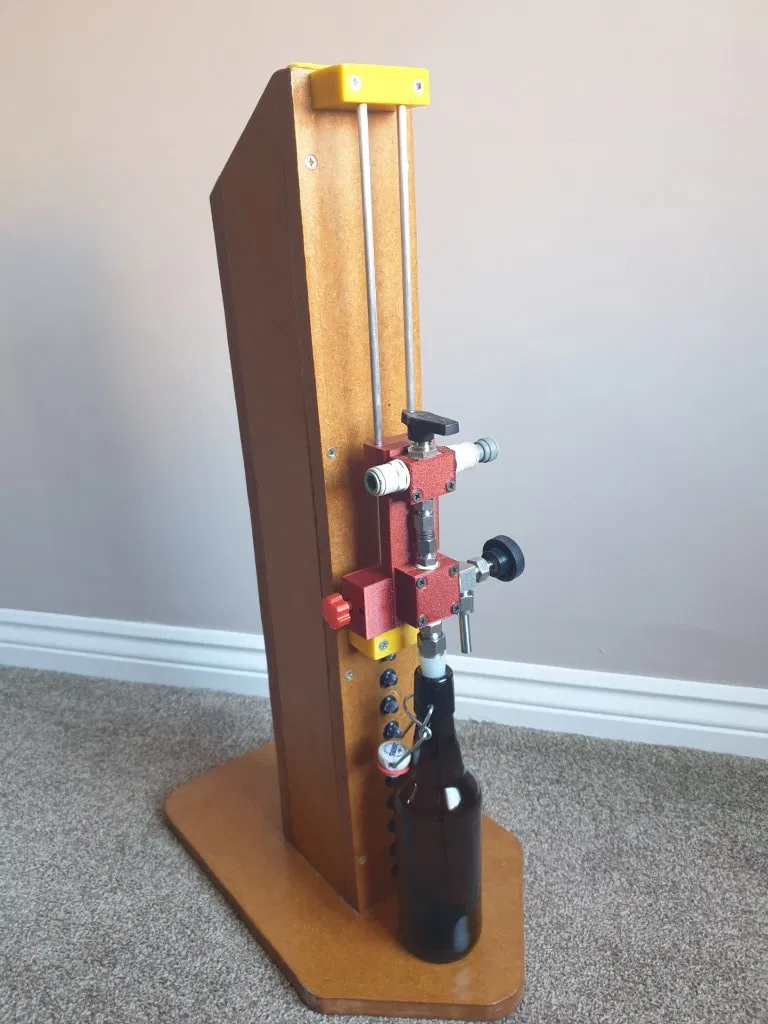

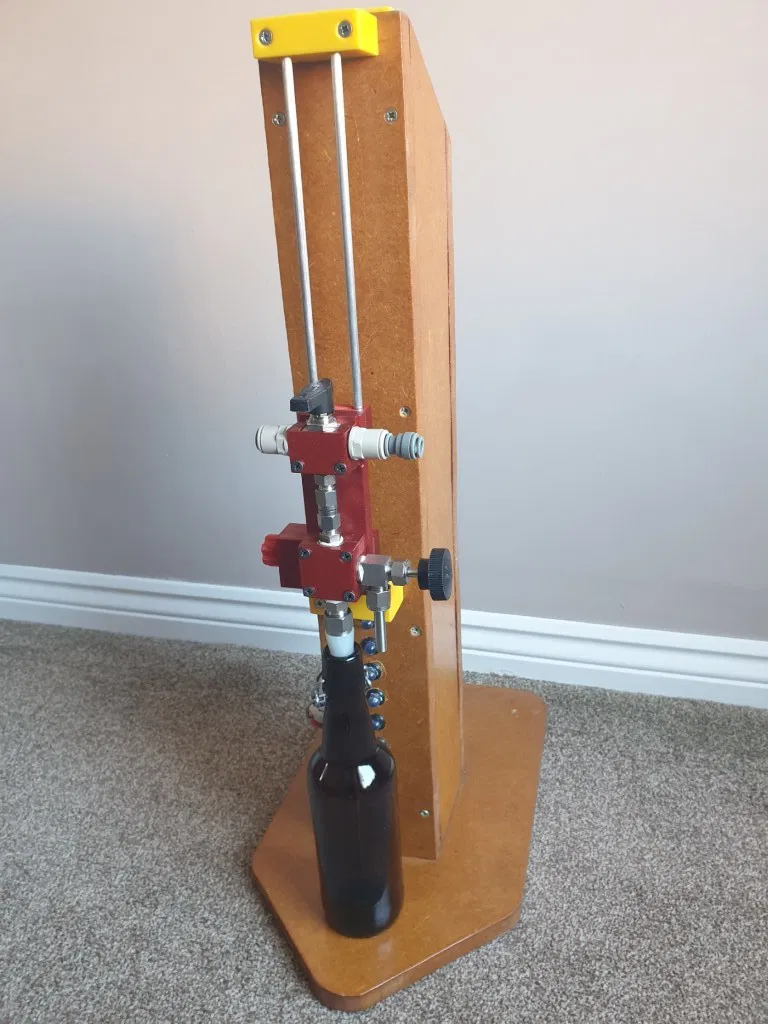

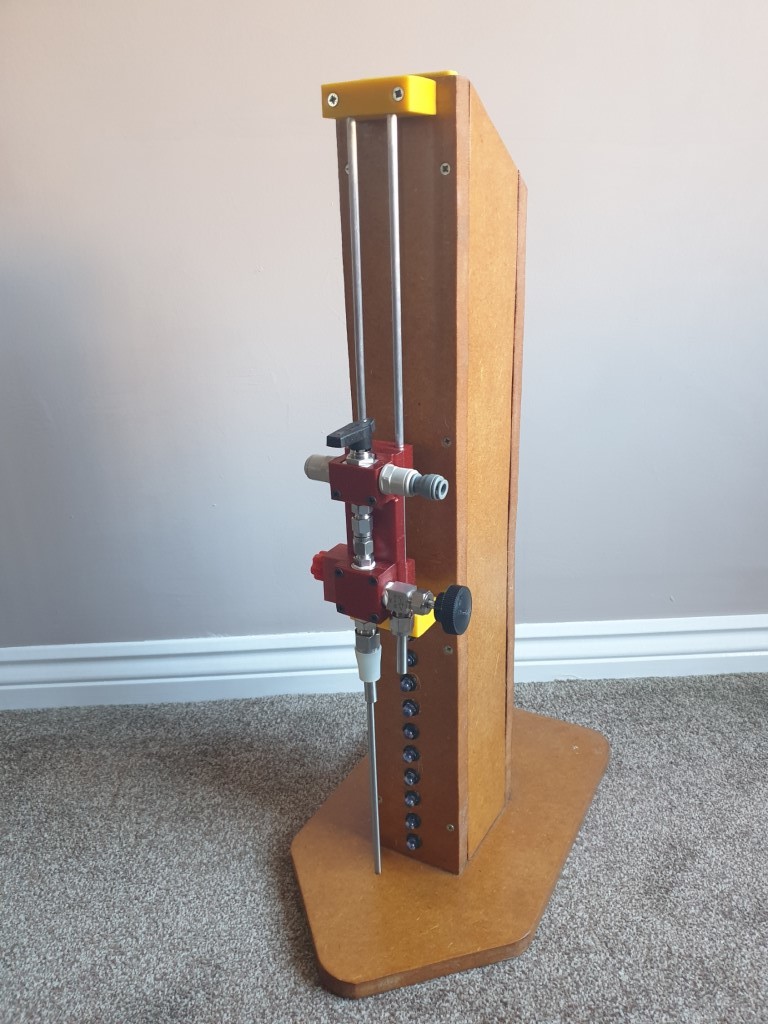

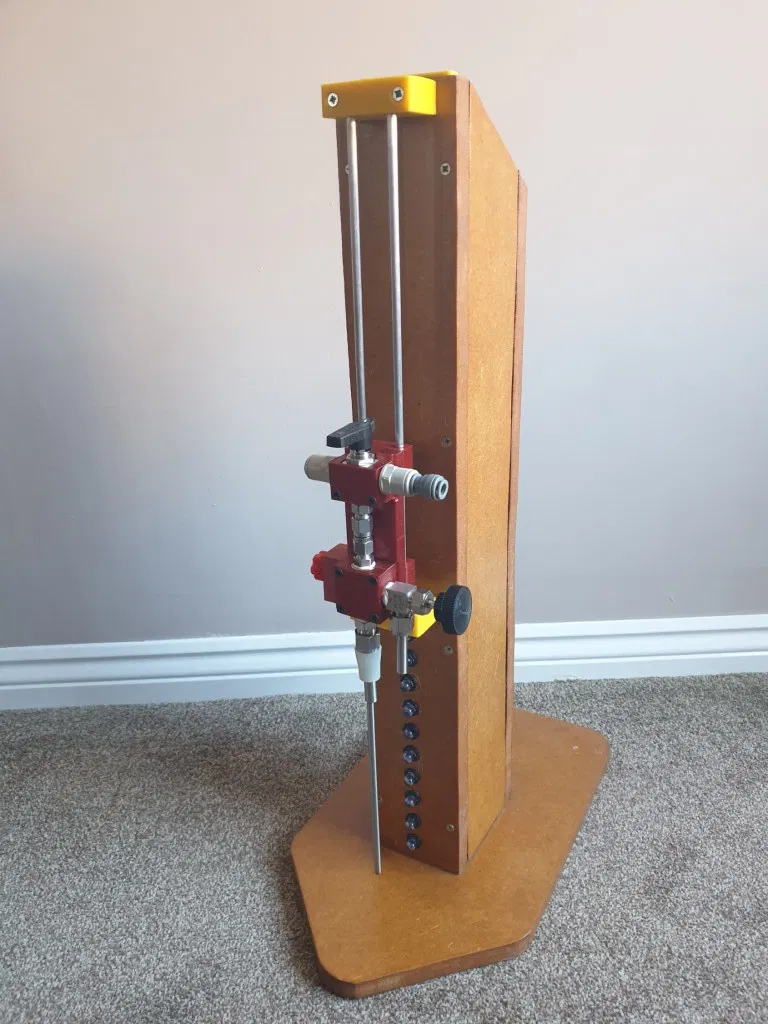

Tôi đã sử dụng máy chiết rót chai có áp suất này hơn hai năm và nó thực sự đáng công sức để gắn nó lên một khung chắc chắn thay vì cầm bằng tay.

Dưới đây là tất cả các file STL và tôi đã bao gồm các file step phòng trường hợp ai đó muốn chỉnh sửa thiết kế và tạo một bản remix.

Lưu ý:

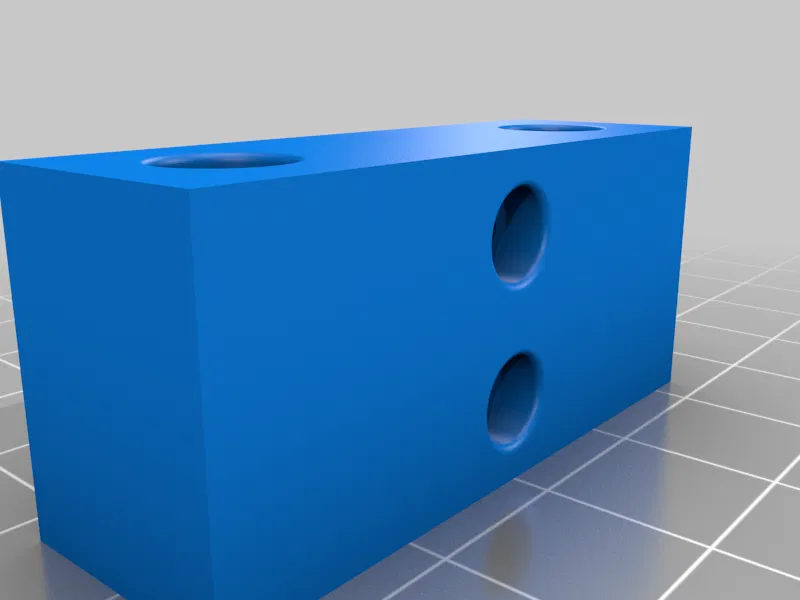

Hai thanh nhôm tôi sử dụng có đường kính khoảng 5.9mm, nếu bạn cần sử dụng các thanh khác thì bạn sẽ cần chỉnh sửa file “rod holder.stl” hoặc file “rod holder.step”.

Tôi không chắc liệu mọi máy chiết rót chai có thiết kế tương tự đều có cùng kích thước hay không, vì vậy tôi đã bao gồm một liên kết đến cái mà tôi đã mua từ Amazon UK. Tôi đã mua nó vài năm trước nhưng hy vọng họ vẫn còn bán cái tương tự, tôi nhận thấy giá đã tăng lên, lúc đó tôi đã trả khoảng 33 bảng Anh. https://www.amazon.co.uk/gp/product/B07TQT33DP/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

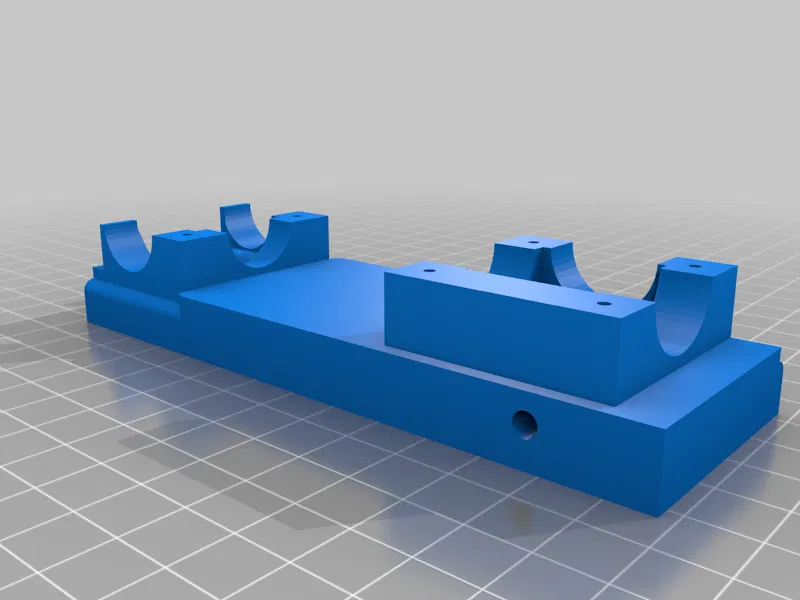

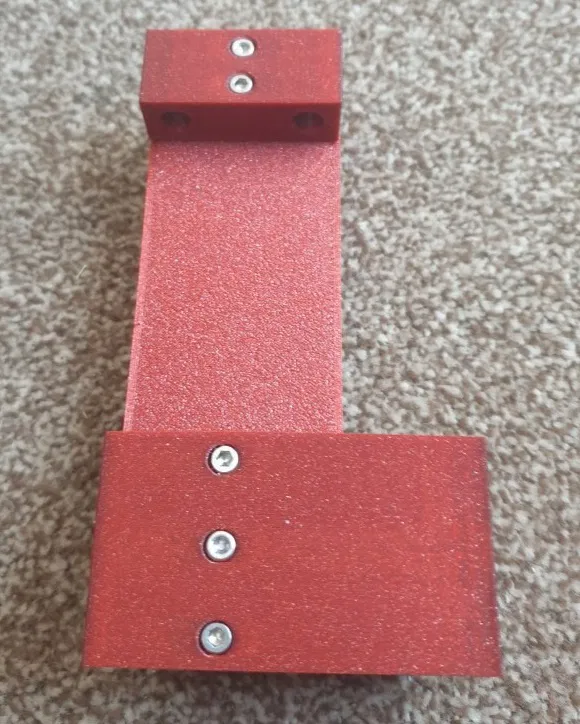

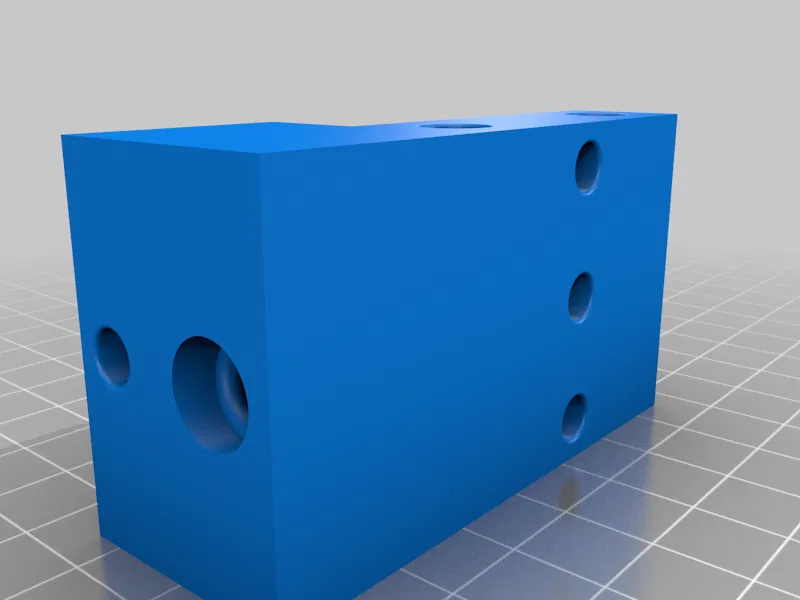

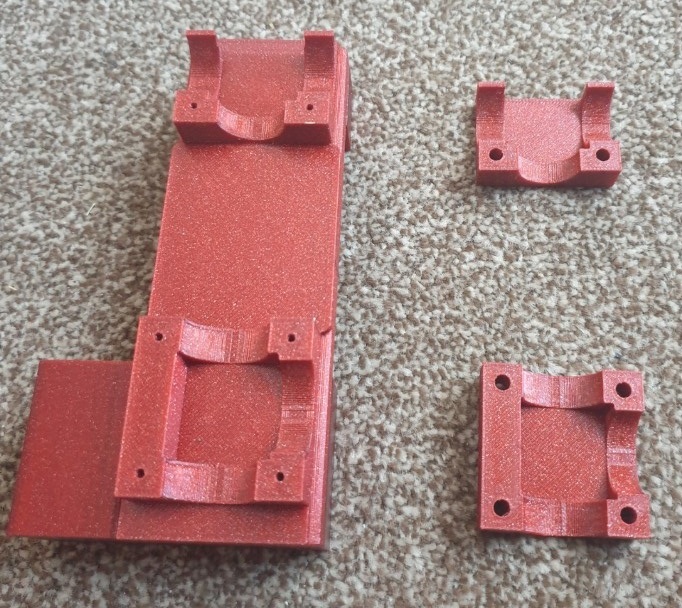

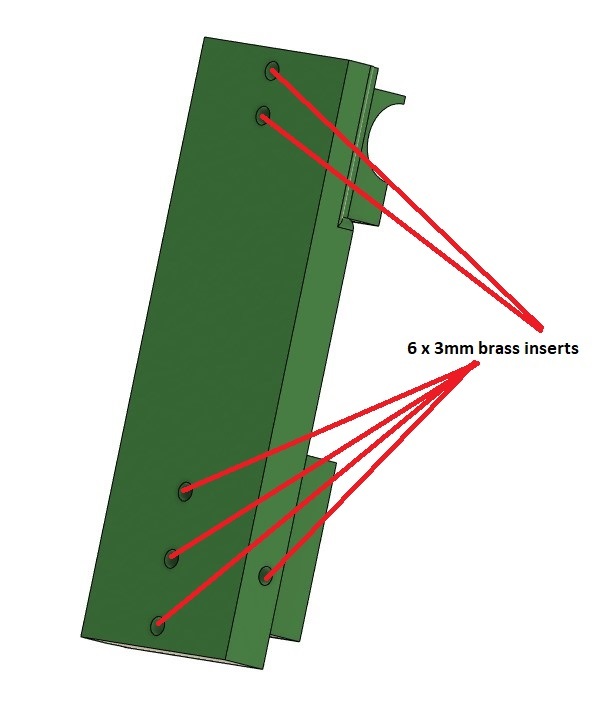

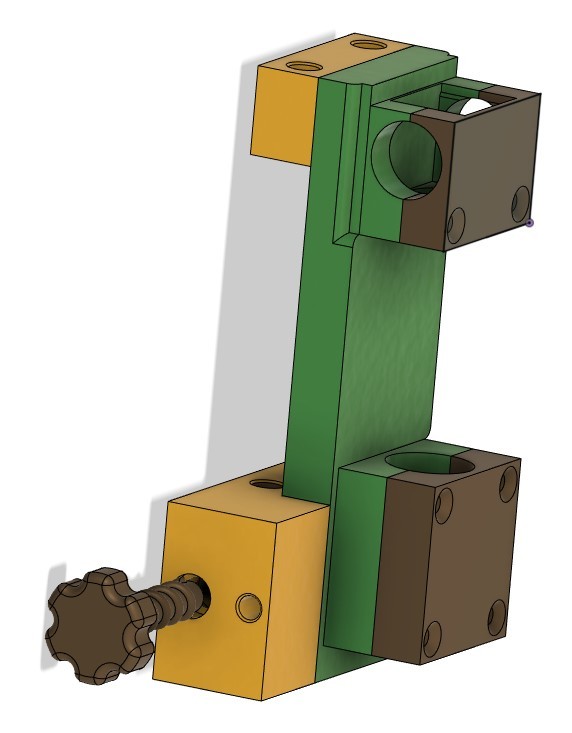

Bạn sẽ cần sử dụng các ống đồng thau 3mm ở mặt sau của thân chính để gắn các bộ trượt trên và dưới (xem hình), tôi đã sử dụng vít chụp đầu ổ cắm dài 3mm x 20mm khi lắp.

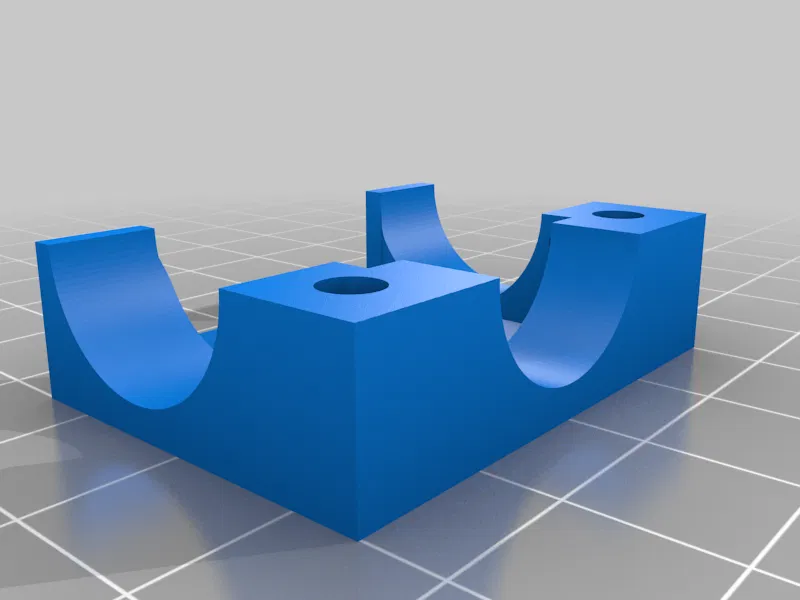

Hai kẹp trên được giữ bằng vít thạch cao dài khoảng 20mm.

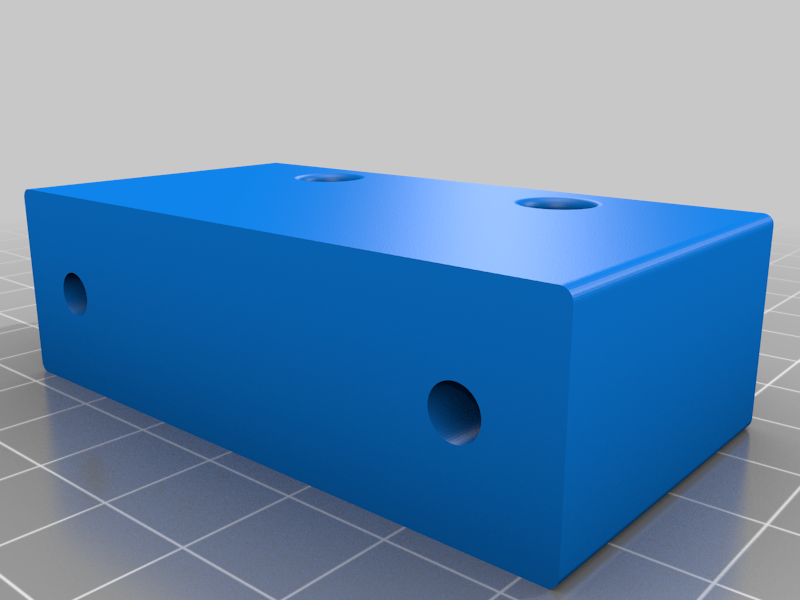

Để gắn các bộ giữ thanh vào giá đỡ, tôi đã sử dụng vít chìm số 8 (đường kính 4.2mm) x dài 45mm.

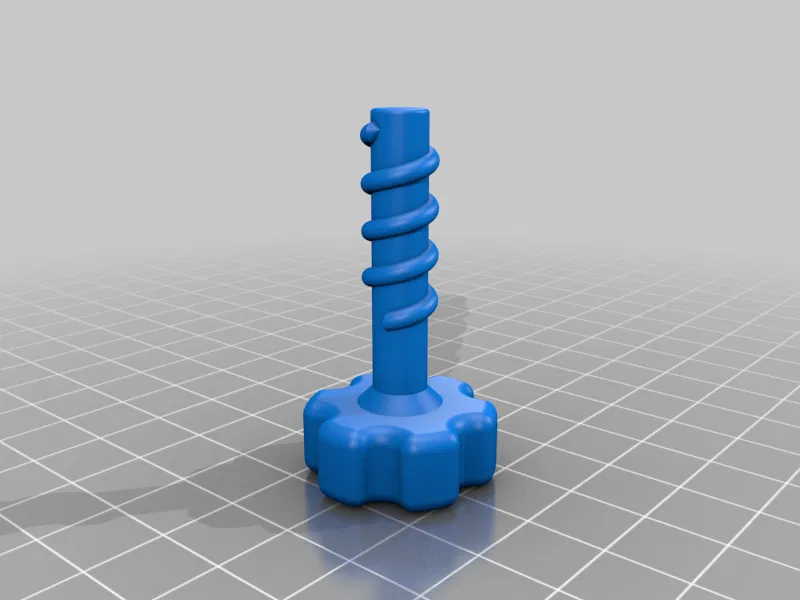

Tất cả các bộ phận được in bằng PLA ngoại trừ Twist Lock được in bằng PETG để làm cho nó bền hơn.

Nếu bạn cần biết cách sử dụng một trong những máy chiết rót chai có áp suất này thì hãy xem trên youtube.

Cài đặt in

Thương hiệu máy in:

VoronDesign

Máy in:

Voron2 350

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

50%

Filament: PLA và PETG bất kỳ

Ghi chú:

PETG cho Twist Lock, mọi thứ khác bằng PLA
