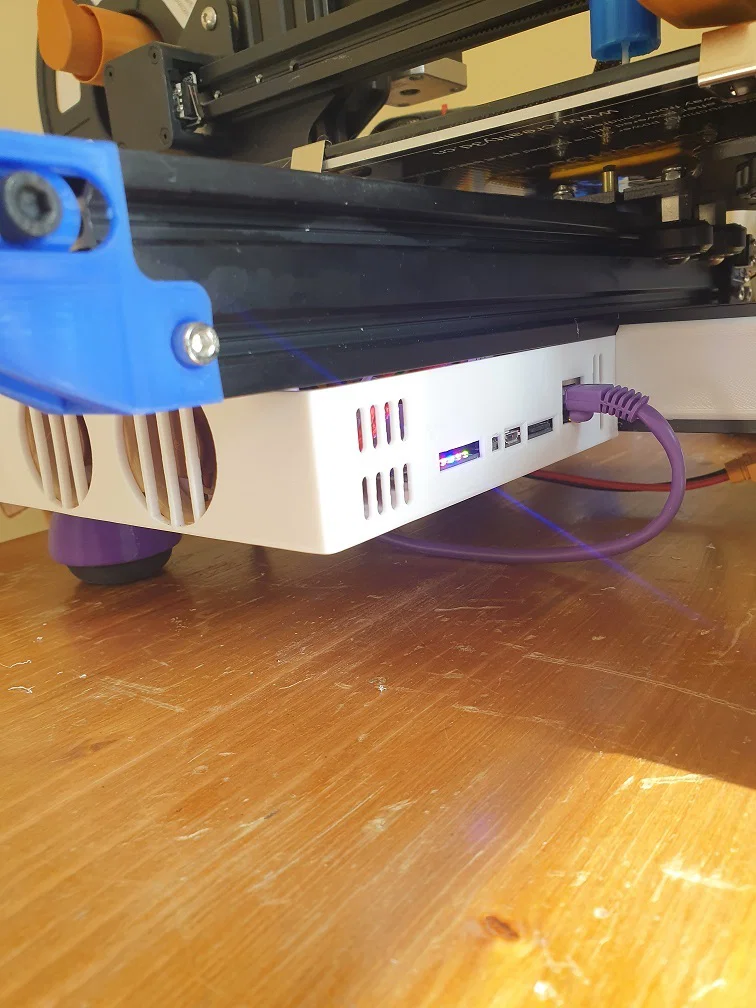

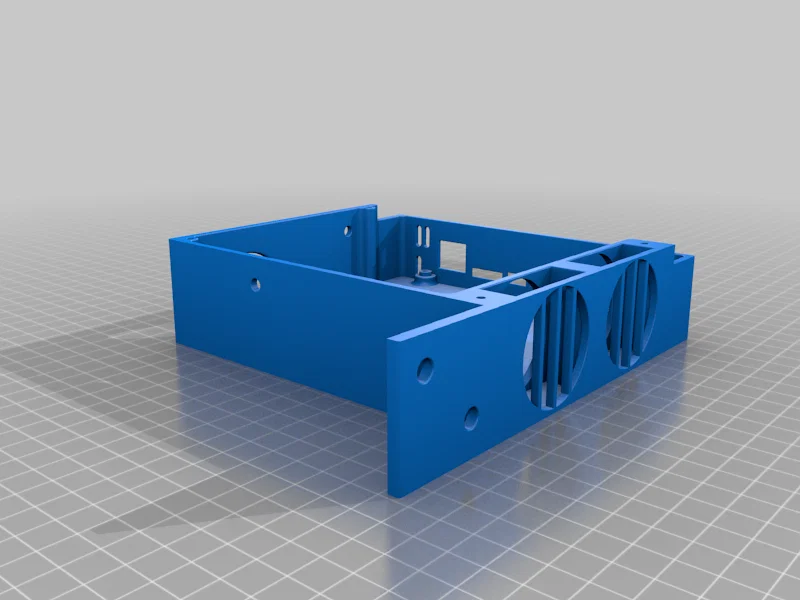

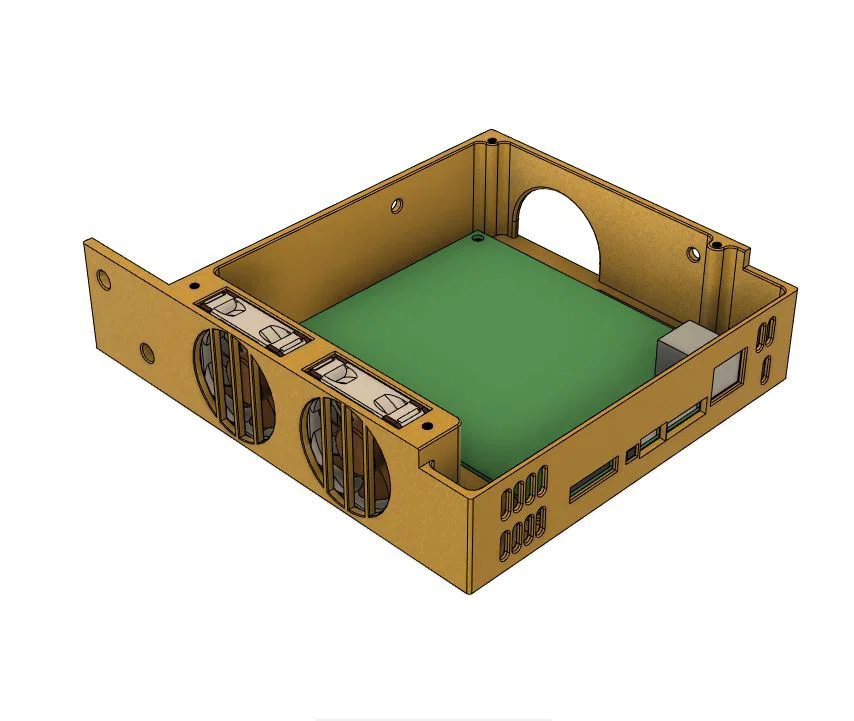

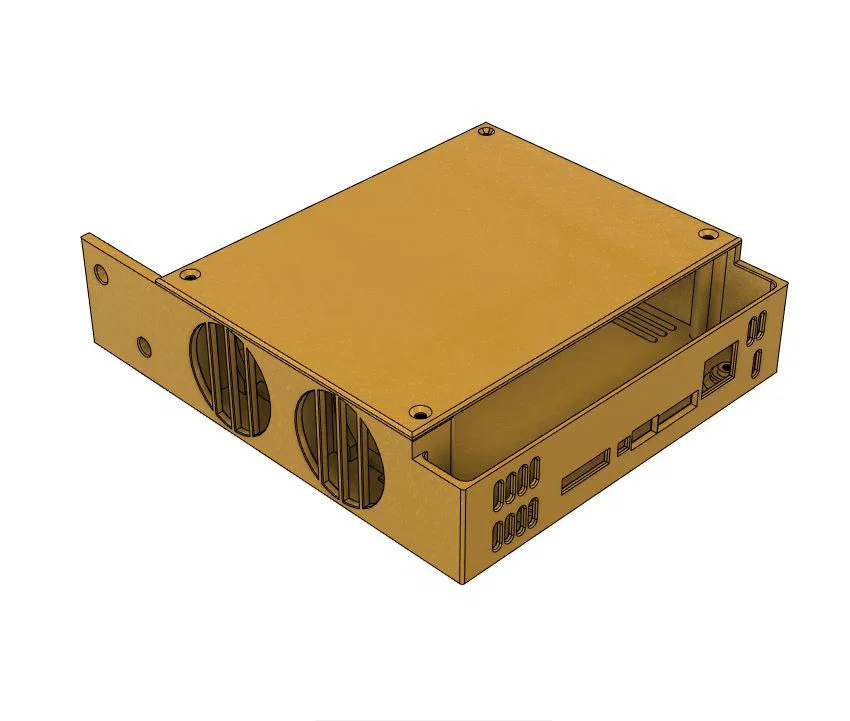

Vỏ Duet 2 Maestro cho Ender 3 bản gốc

Mình lấy cảm hứng từ cái vỏ hộp của bạn này bên Thingiverse: https://www.thingiverse.com/thing:4533604 nhưng cái đó là cho máy Ender 3 Pro á, còn mình xài bản Ender 3 gốc nên cần cái vỏ cho cái bo mạch điều khiển Duet 2 Maestro gốc để nó vừa với máy mình, thế là mình tự thiết kế cái mới y chang cái trong link luôn. Mình cũng có suy nghĩ sửa lại cái thiết kế của bản Pro kia nhưng mà khổ lắm, khi mình chỉ có mỗi cái file STL thì sửa nó khó ơi là khó. Mình làm cái này bằng Fusion 360 và có gửi kèm file đó để ai muốn sửa gì thì cứ tự nhiên làm cho dễ.

Lưu ý là cái vỏ này mình làm cho bo mạch Duet 2 Maestro gốc nha, mình biết là có mấy cái bo mạch clone ngoài thị trường (có cổng Ethernet giống của mình với cái có Wifi thay cho cổng Ethernet á) nhưng mình không chắc là nó có vừa không, mà thôi, mình có gửi kèm file Fusion 360 rồi nên sửa lại chút xíu là xong hà.

Cái vỏ này xài...

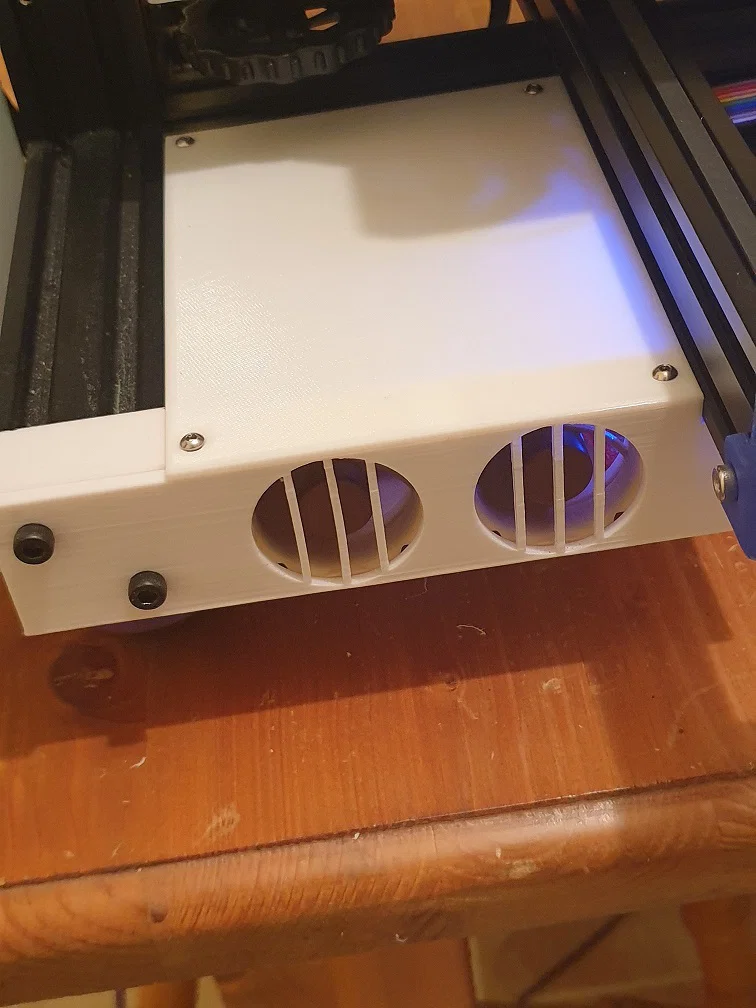

Hai cái quạt Nocua 5V (NF-A4x10) gắn vô cái là vừa, không cần ốc.

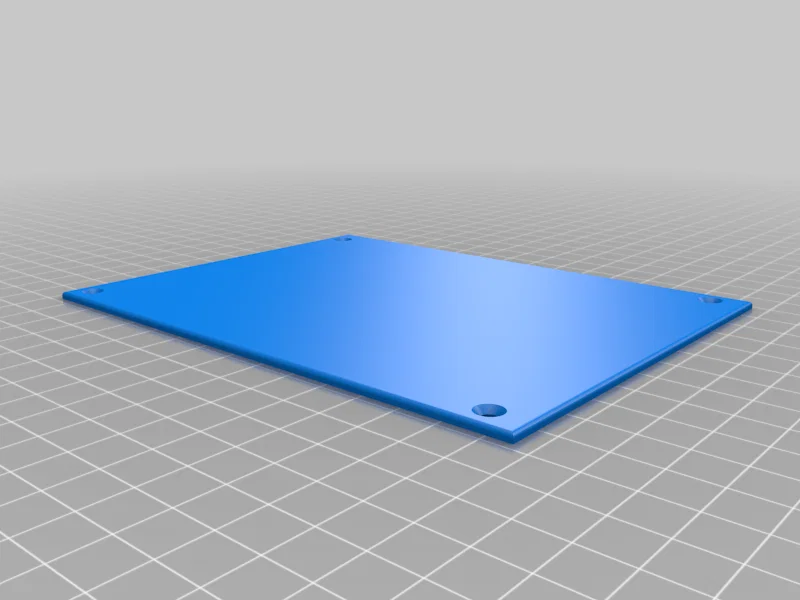

Bốn con ốc 3x5mm để bắt cái nắp.

Bốn con ốc 3x5mm để bắt cái bo mạch.

Hai con ốc 4x5mm với T nut để gắn vô khung nhôm 4040 của máy Ender.

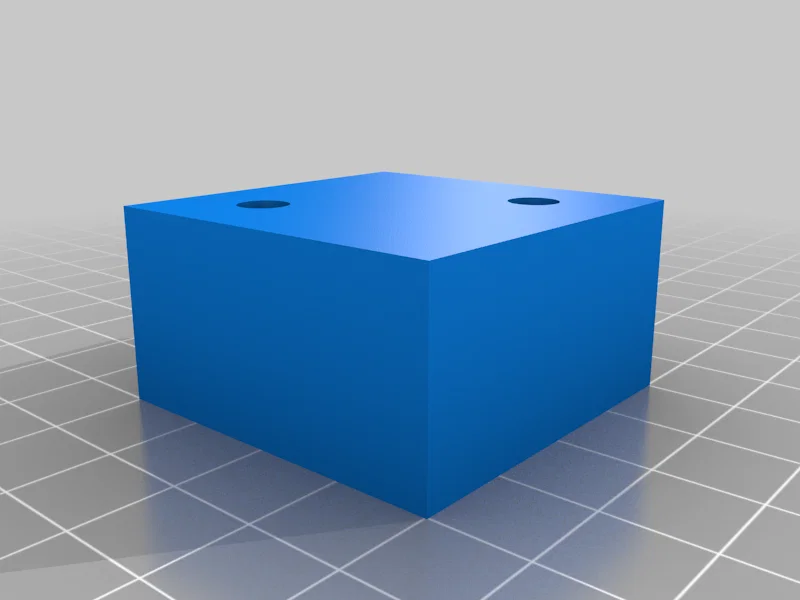

Hai con ốc 5x30mm để đi xuyên qua cái miếng đệm phía trước.

Do mình xài quạt 5V nên bạn nhớ chỉnh lại điện áp quạt trên bo Duet 2 Maestro từ 24V xuống 5V bằng jumper tương ứng nha, vì quạt chạy liên tục nên mình xài mấy cái chân "always on fan" rồi chia đôi hai quạt ra từ đó.

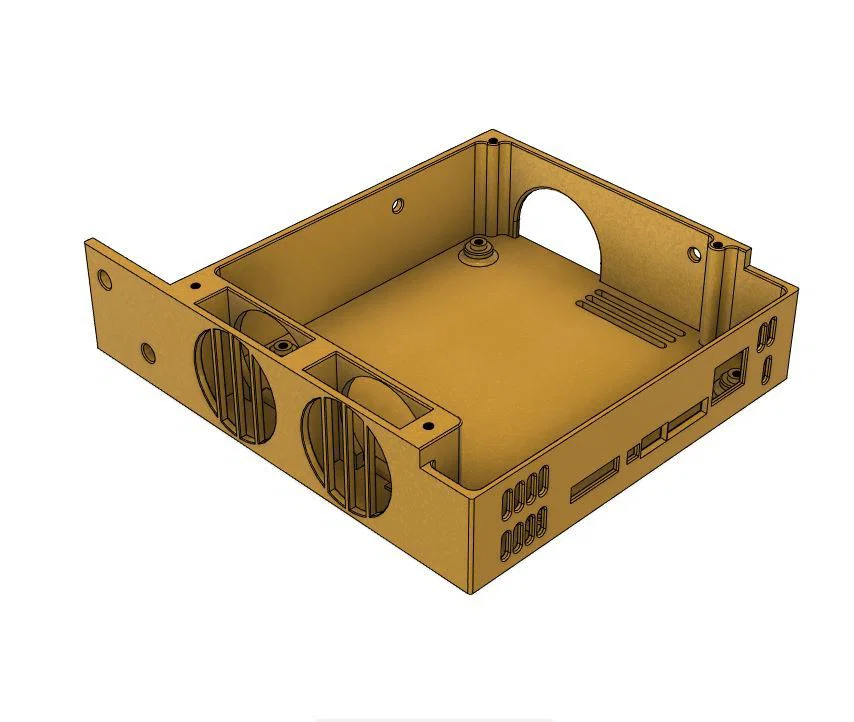

Phần lớn các thành của cái vỏ này dày 3mm cho cứng cáp và như bạn tưởng tượng đó, in cái này cũng tốn thời gian lắm.

Cài đặt In:

Máy in:

Ender 3 (bản gốc)

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

50%

Nhựa in:

Any PLA PLA

Loại nào cũng được
