Hộp lọc cho máy cắt/khắc Laser

Tui tạo cái bộ lọc này để xài với máy khắc laser Xtool D1 Pro của tui trong xưởng nha.

Mặt đáy là cái thùng sơn/mật ong loại xài cho thực phẩm, đường kính miệng thùng 267mm và đáy 226mm.

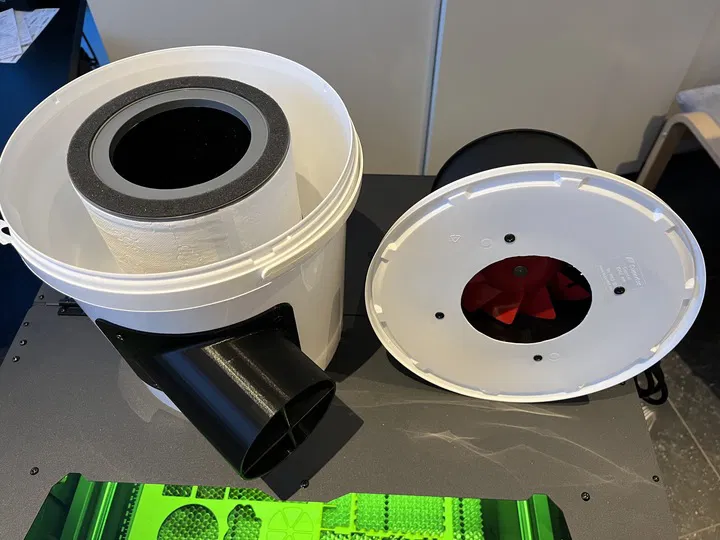

Phần lọc là 2 cái lọc Vista 200 H13 True HEPA xếp chồng lên nhau: 1 miếng mút dày khoảng 40mm để ở đáy thùng bù cho chiều cao của mấy cái lọc.

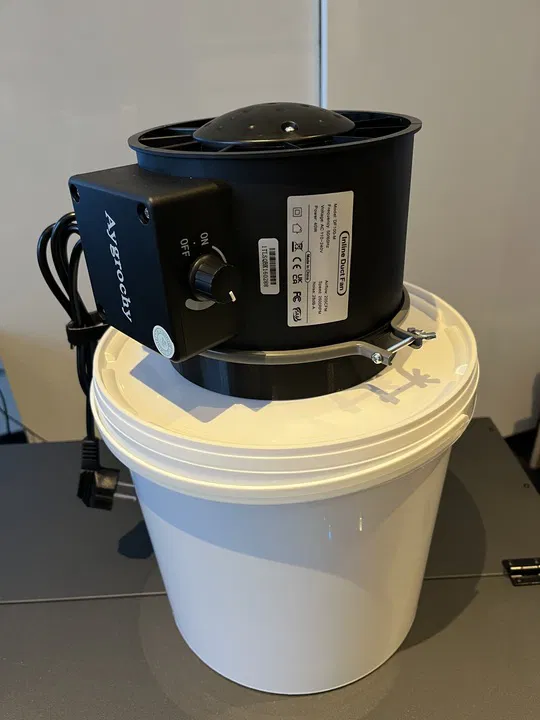

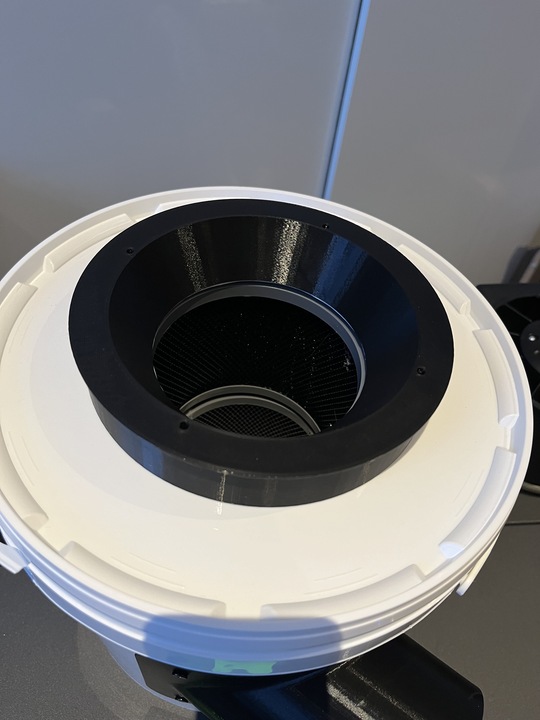

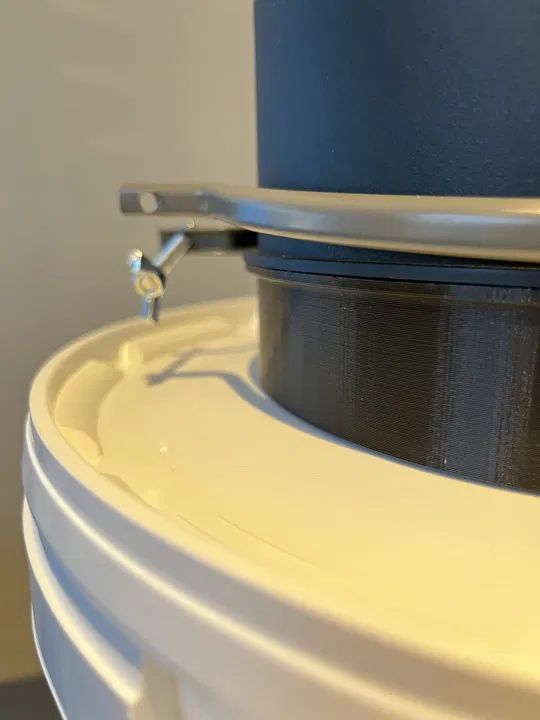

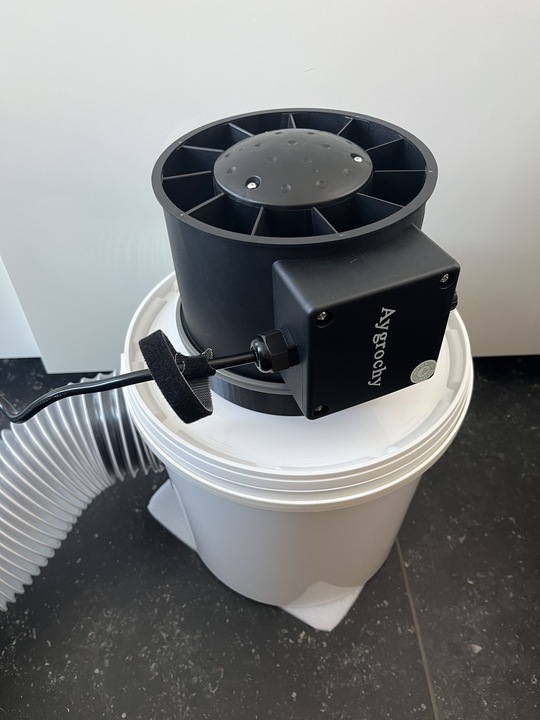

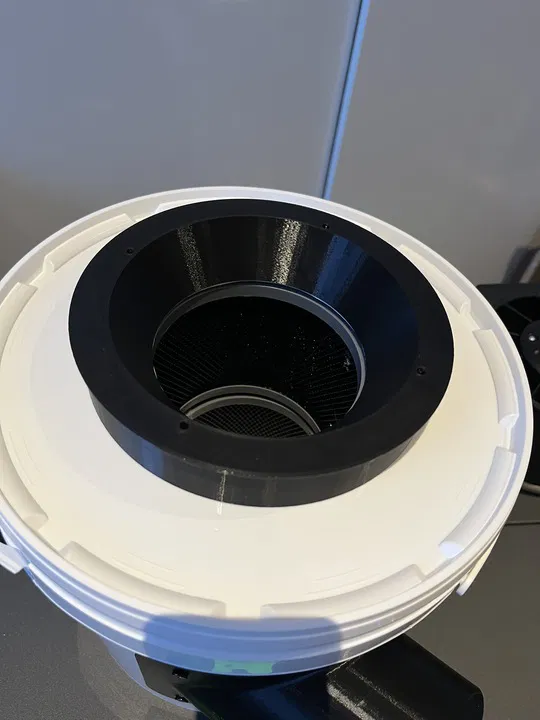

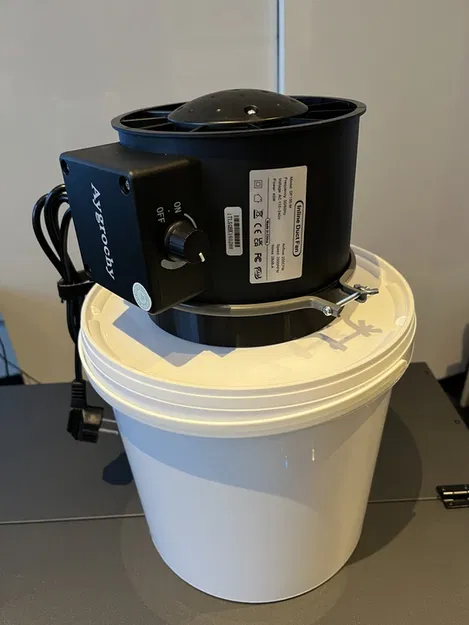

Cái quạt là cái Aygrochy 100mm mạnh và (khá) êm, tui lấy nó ra khỏi đế. Đường kính 170mm và gắn vô cái bộ phận Fanduct TurboFan bằng cái vòng zin của nó. Bộ phận này bắt vô nắp bằng 4 con ốc 4mm.

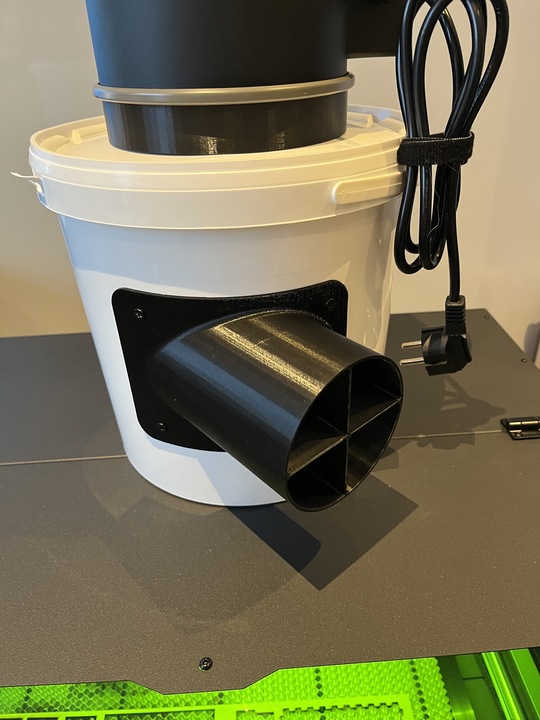

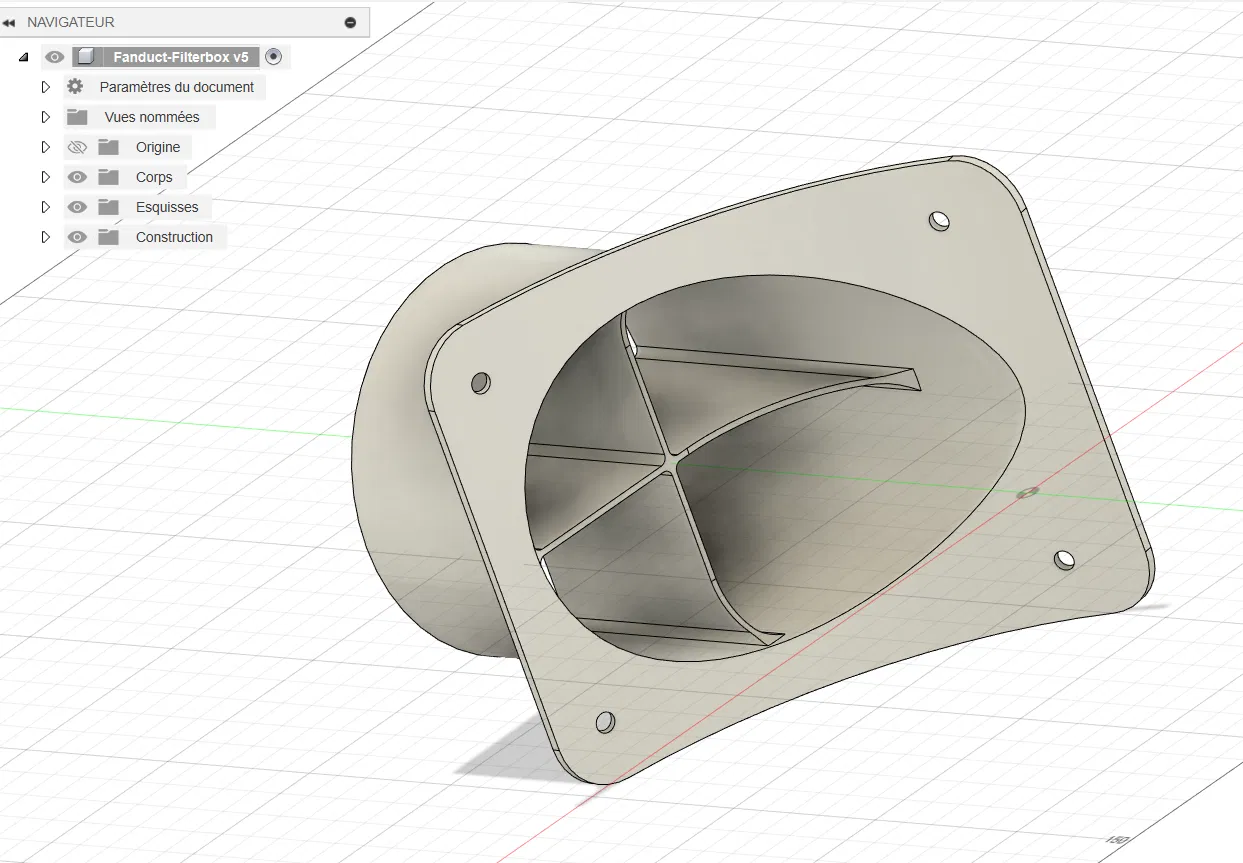

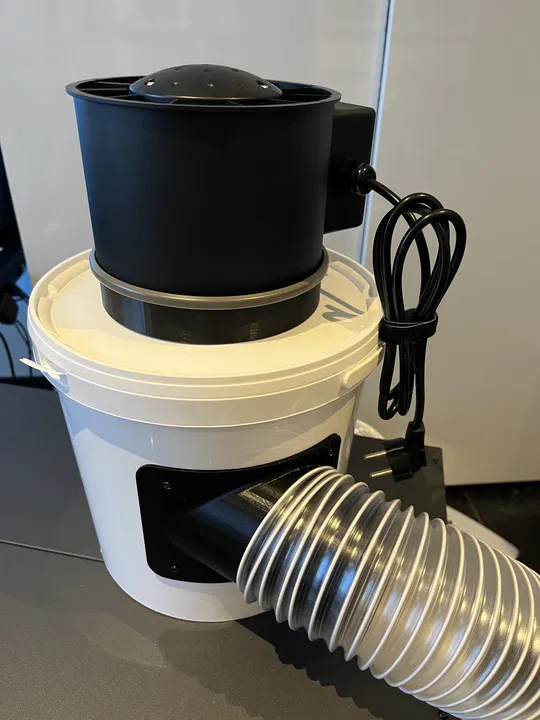

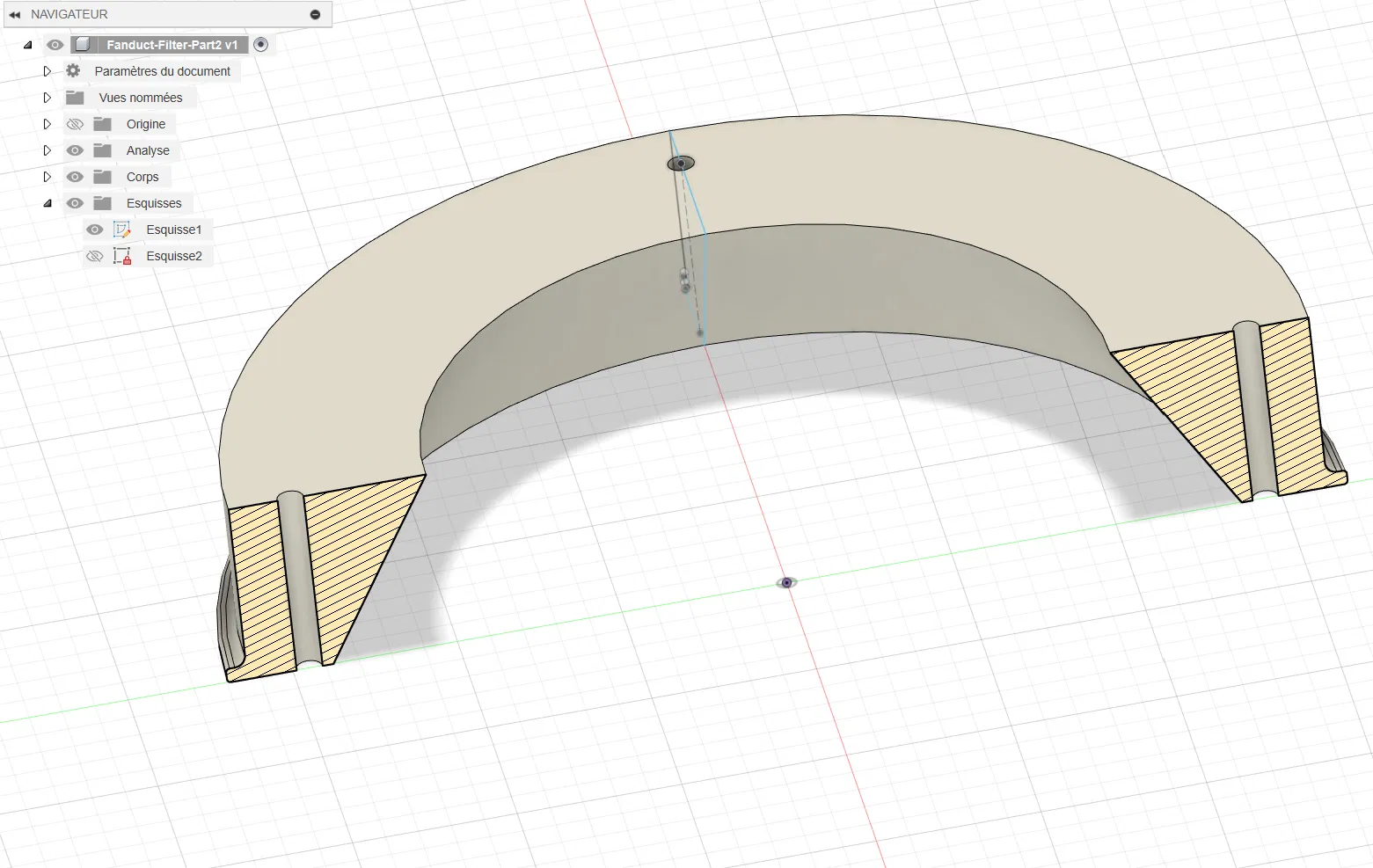

Luồng khí vào là từ bên hông qua bộ phận thứ hai: Fanduct InTube.

Linh Kiện:

• Thùng (ví dụ): https://www.amazon.com.be/Silplast-seaux-litres-couvercle-blanc/dp/B09HL7K2RP
• Lọc: https://www.amazon.com.be/dp/B0BVVFR5VG
• Quạt: https://www.amazon.com.be/dp/B097DSJS1W
• Fanduct TurboFan in 3D
• Fanduct InTube in 3D
• Vài con ốc 4mm

Tổng chi phí: < 140 Euro

In 3D

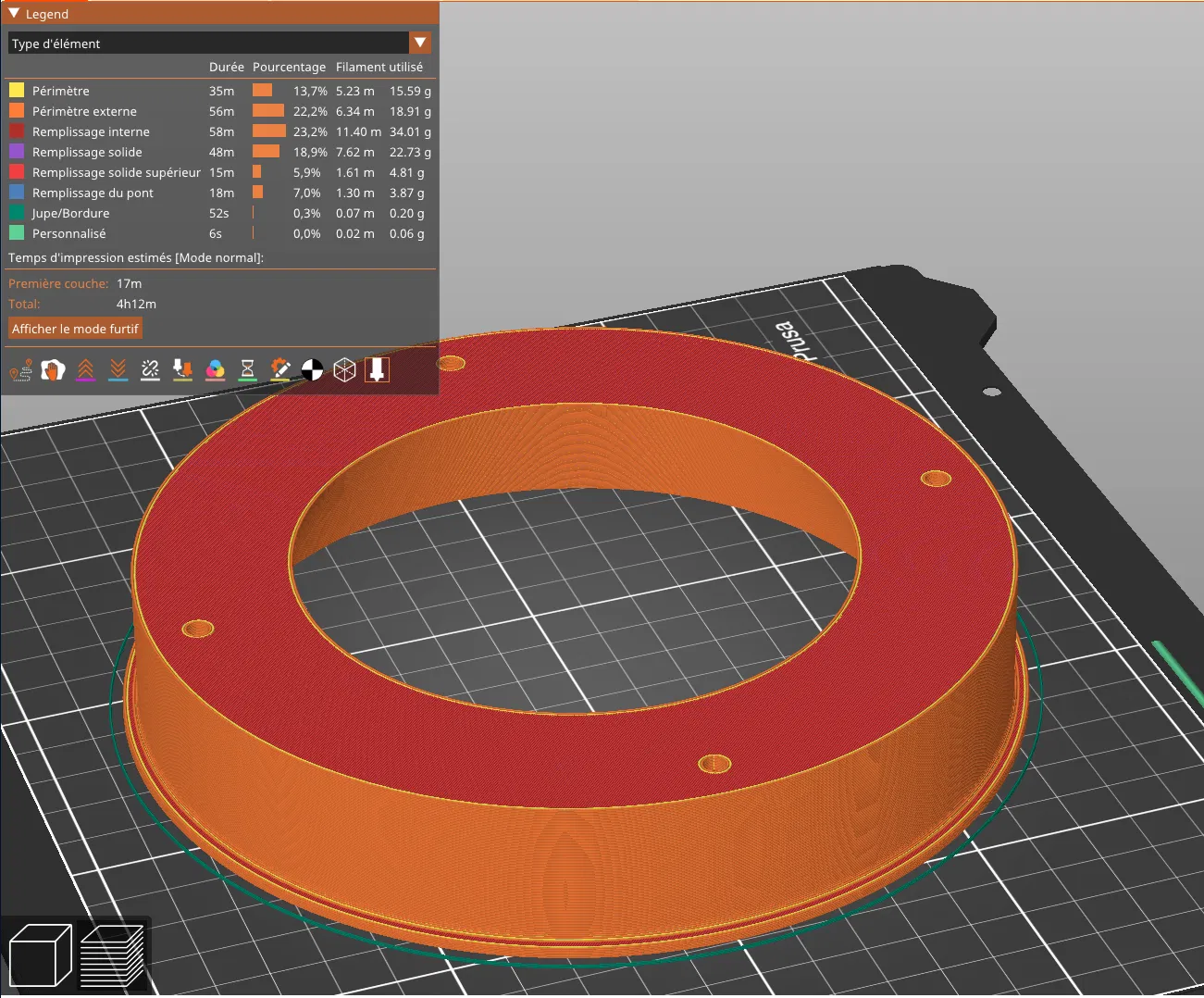

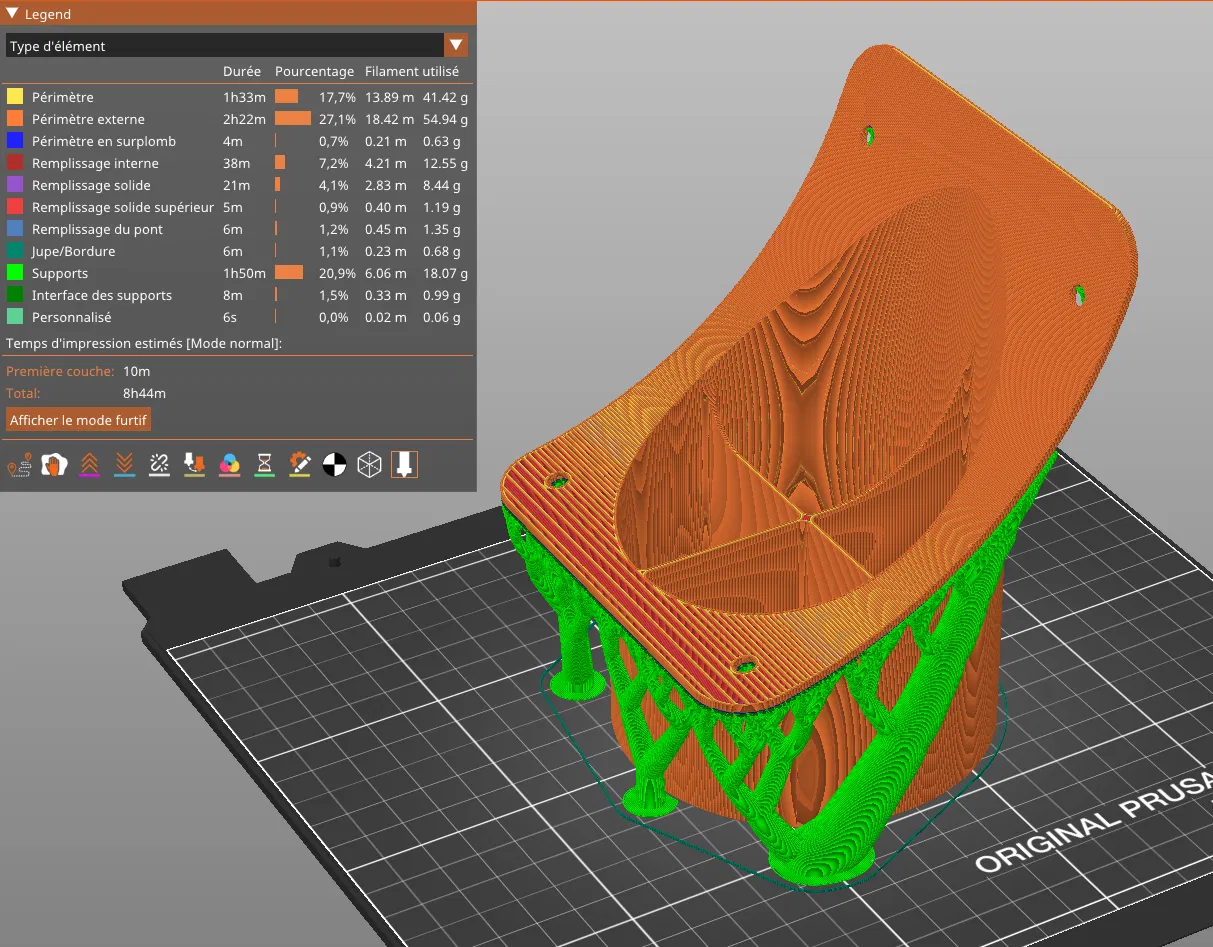

Cả hai bộ phận đều in trên máy Prusa MK3+ với PLA, ở chế độ 0.3mm. Tui có đính kèm file 3MF cho các cài đặt. Cái Fanduct TurboFan được in có support hữu cơ.
