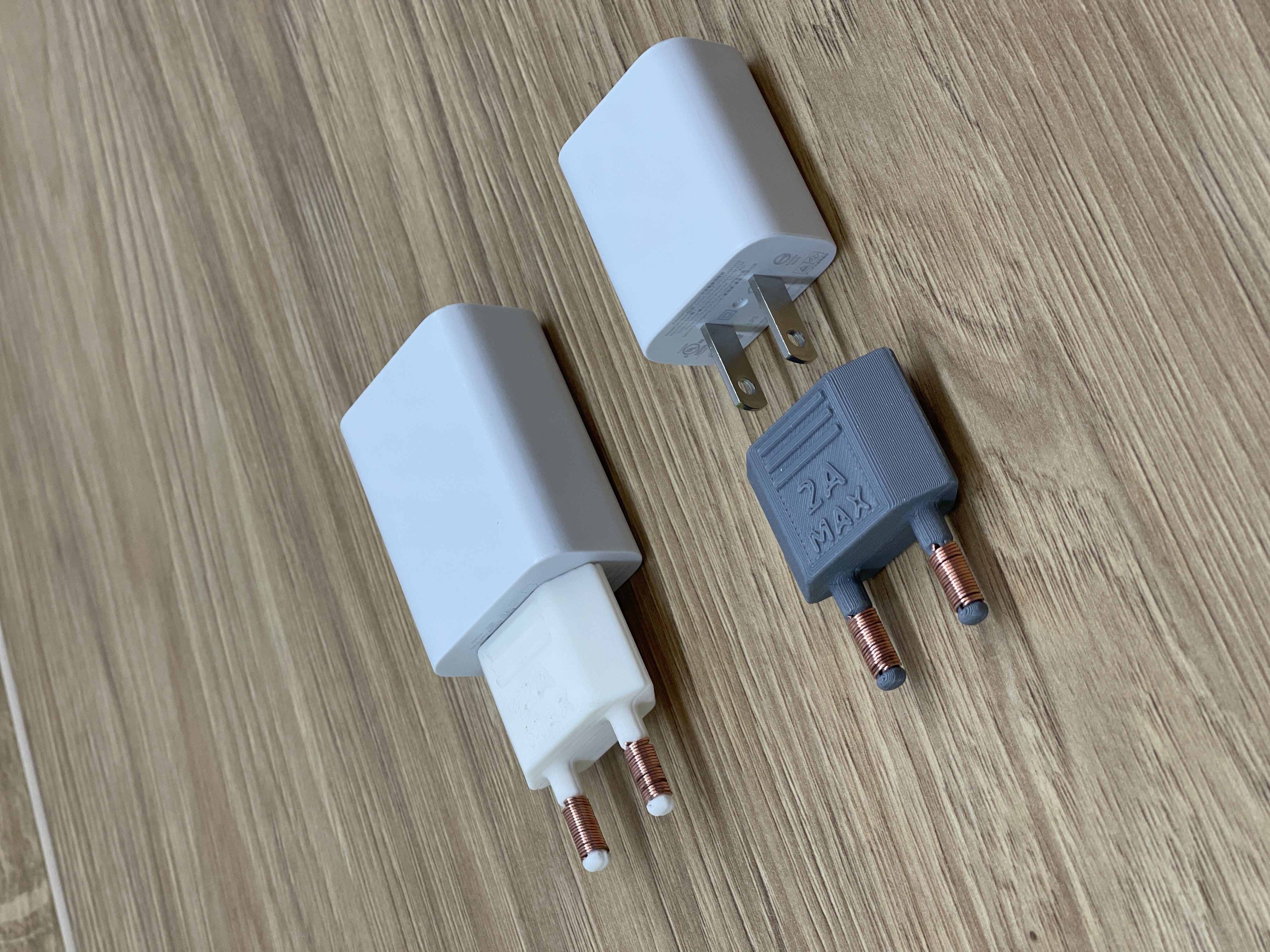

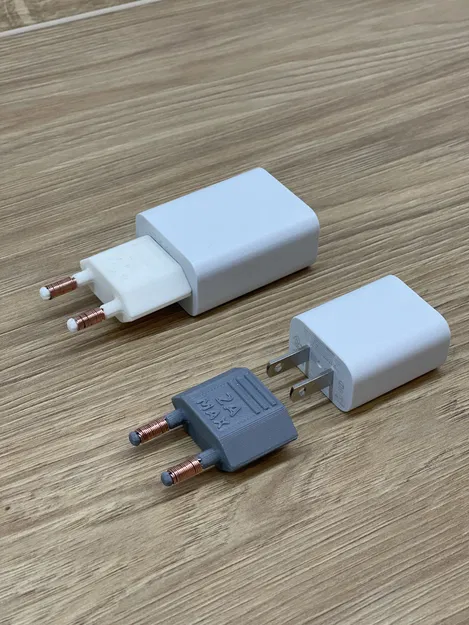

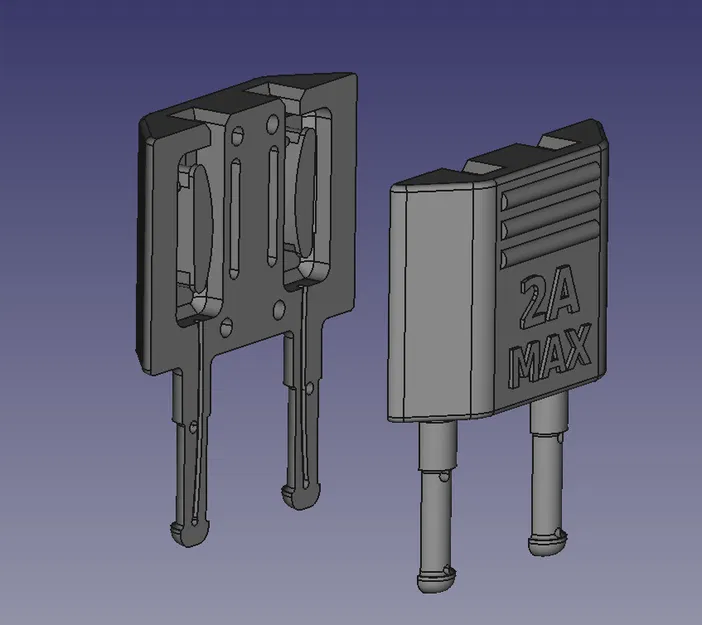

Thử nghiệm bộ chuyển đổi phích cắm US sang EU

Cảnh báo: Bộ chuyển đổi này chỉ là một thử nghiệm thiết kế. Không nên sử dụng thay thế bộ chuyển đổi thương mại. Các bộ chuyển đổi thương mại phải trải qua quá trình kiểm tra kỹ lưỡng để đảm bảo an toàn khi sử dụng.

Cảnh báo: Sử dụng bộ chuyển đổi này đồng nghĩa với việc tiếp xúc với điện lưới, điều này rất nguy hiểm và có thể gây tử vong. Thiết kế được cung cấp nguyên trạng. Bạn phải hiểu rõ mình đang làm gì.

Cảnh báo: Đừng in bằng sợi dẫn điện.

Cảnh báo: Sử dụng bộ chuyển đổi này có nguy cơ cháy nổ! Các loại nhựa khác nhau chịu nhiệt khác nhau.

Đừng làm vậy. Mua một cái đi :)

Nó sử dụng dây đồng được tuốt vỏ từ dây mạng xoắn đôi thông thường. Thông thường, dây này có đường kính 0.5mm, có thể chịu được dòng điện 2A. Thiết kế sử dụng hai dây cho mỗi cực, về lý thuyết có thể chịu được 4A, nhưng để an toàn, tốt nhất nên sử dụng với tải lên đến 2A hoặc 400W.

Việc lắp ráp không dễ dàng. Nó đòi hỏi thao tác với dây bằng nhíp hoặc kìm mũi kim.

In:

• Kích thước lớp 0.2mm hoạt động tốt với tôi

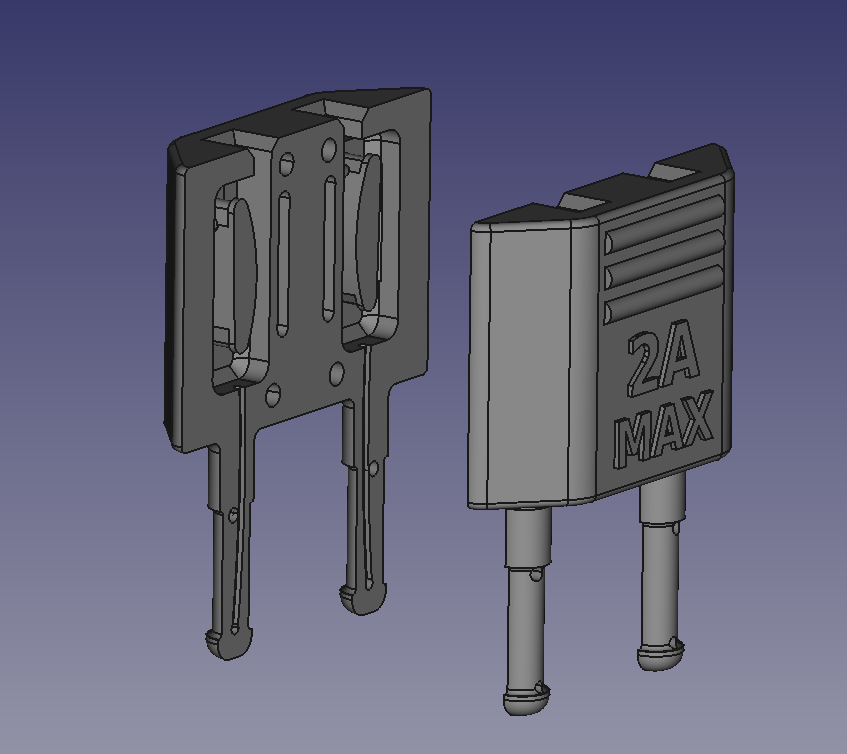

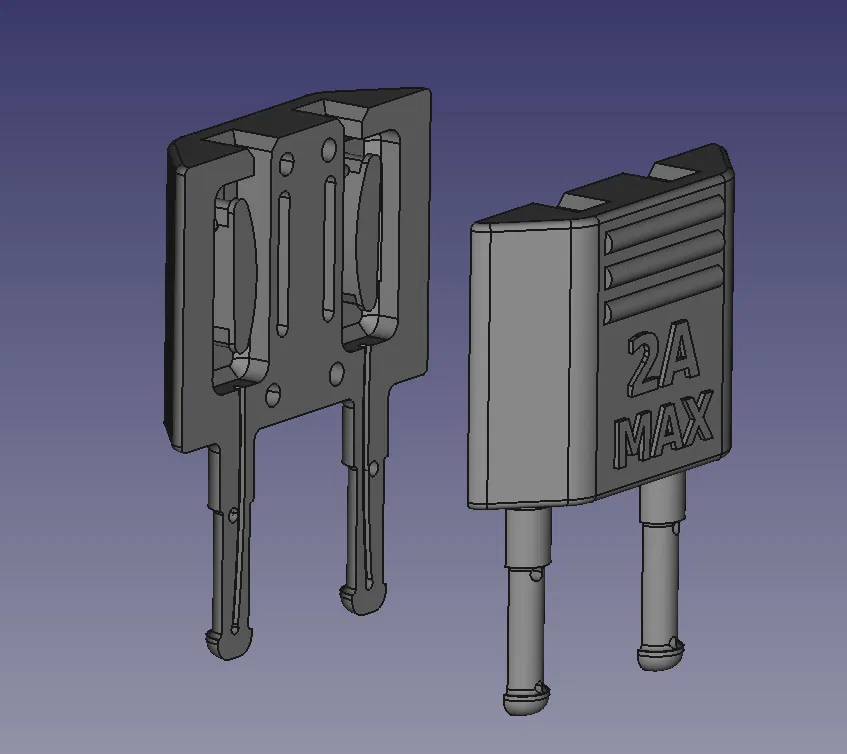

• Không cần support, thiết kế đã bao gồm các cầu nối khi cần
• Không cần brim

Lắp ráp:

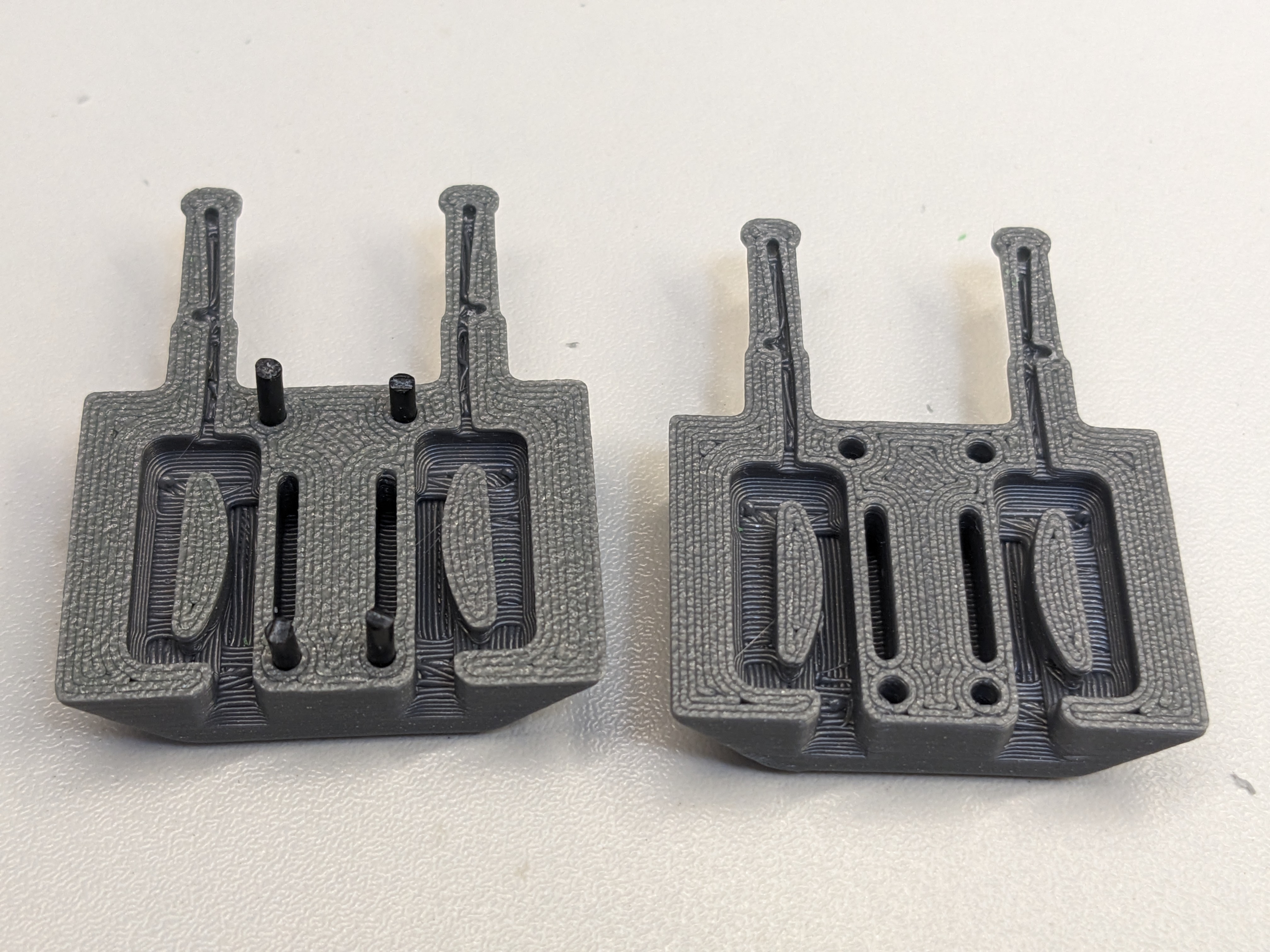

• Để kết nối hai mặt, bốn đoạn dây tóc (filament) dài 10mm được sử dụng làm chốt.

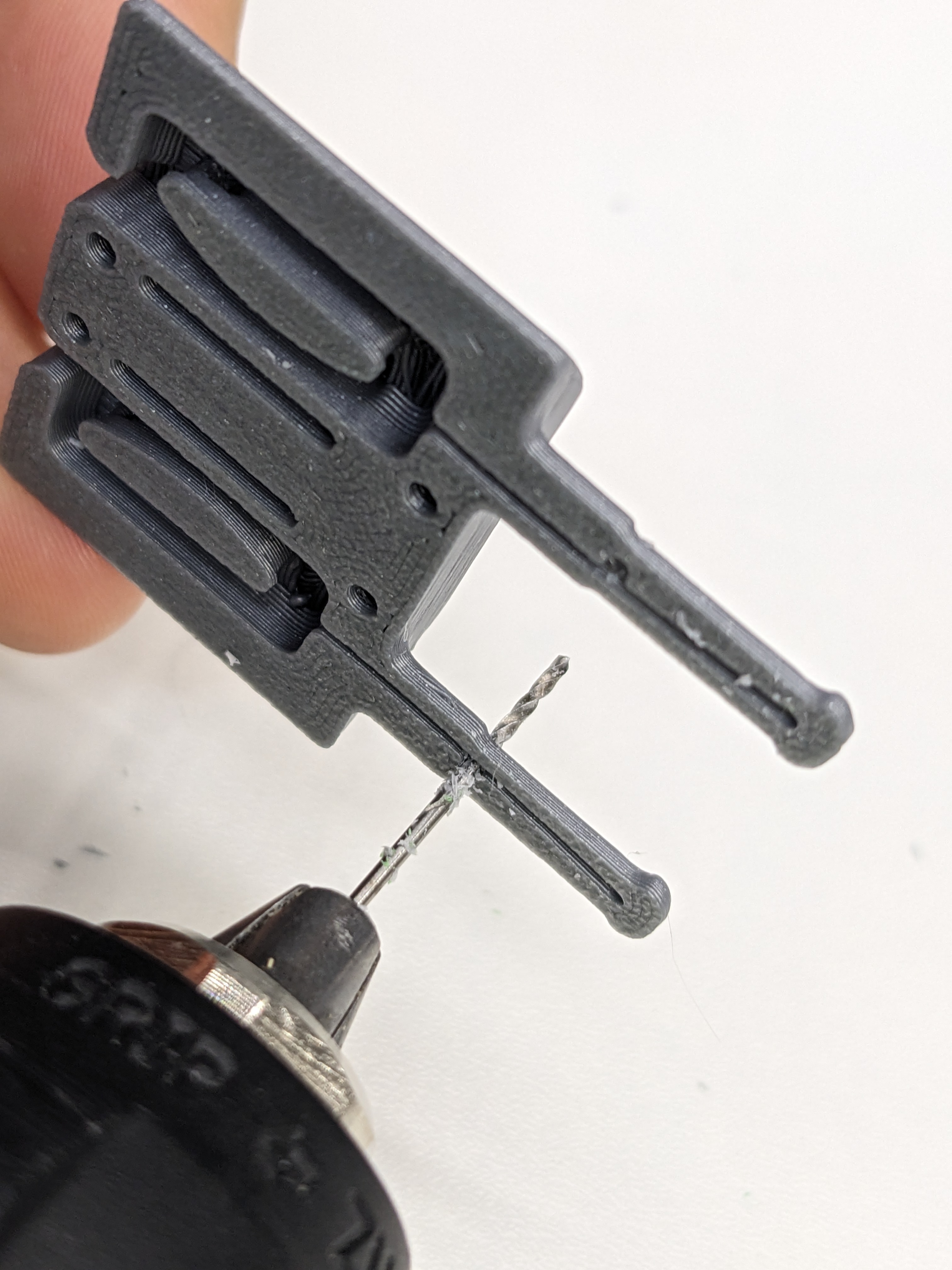

• Các lỗ cho dây tóc và dây điện cần được làm sạch bằng mũi khoan. Sử dụng mũi khoan 1.8mm cho lỗ dây tóc và mũi khoan 1mm cho lỗ dây điện.

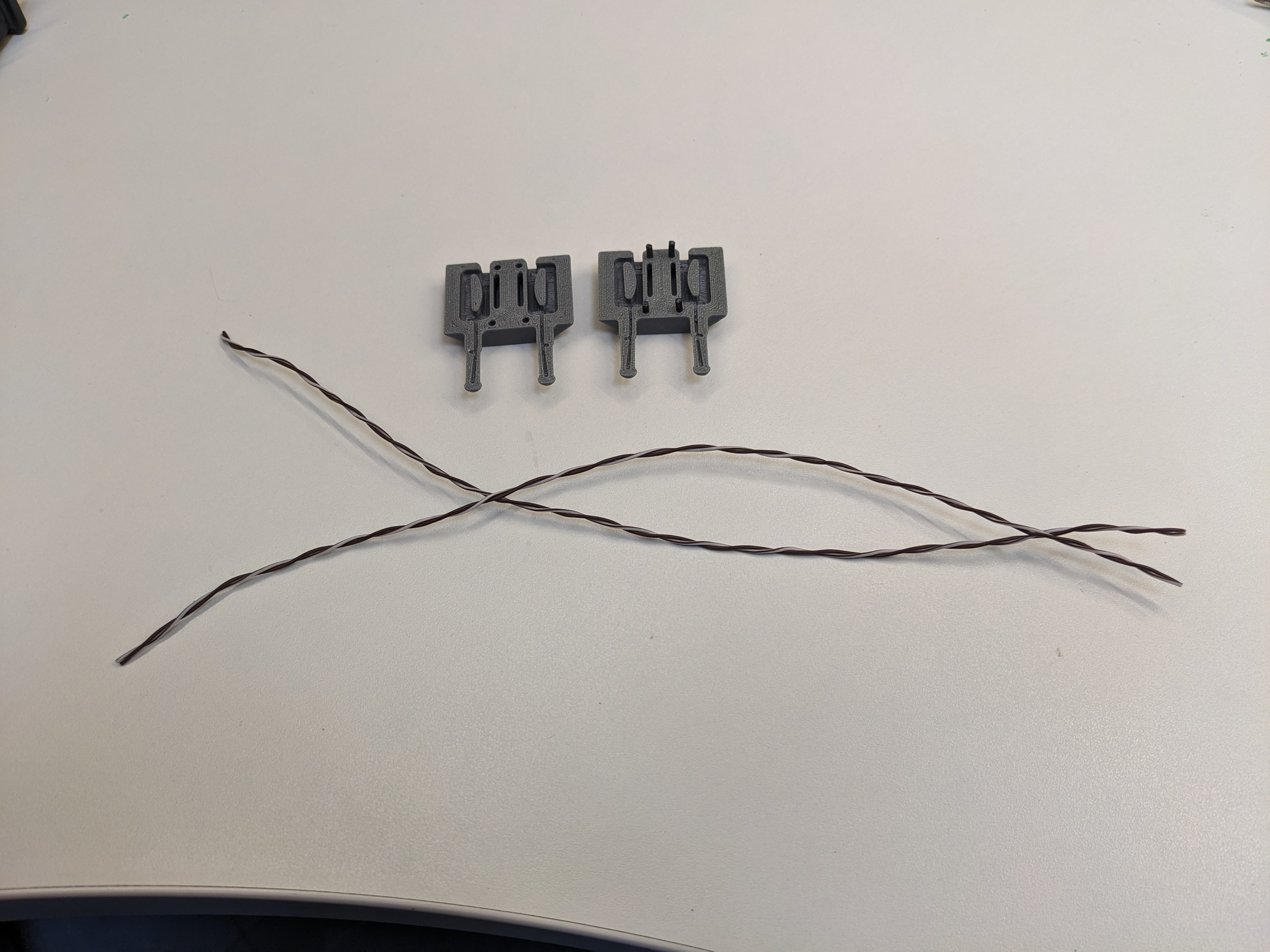

• Chuẩn bị bốn đoạn dây đã tuốt vỏ dài 25cm.

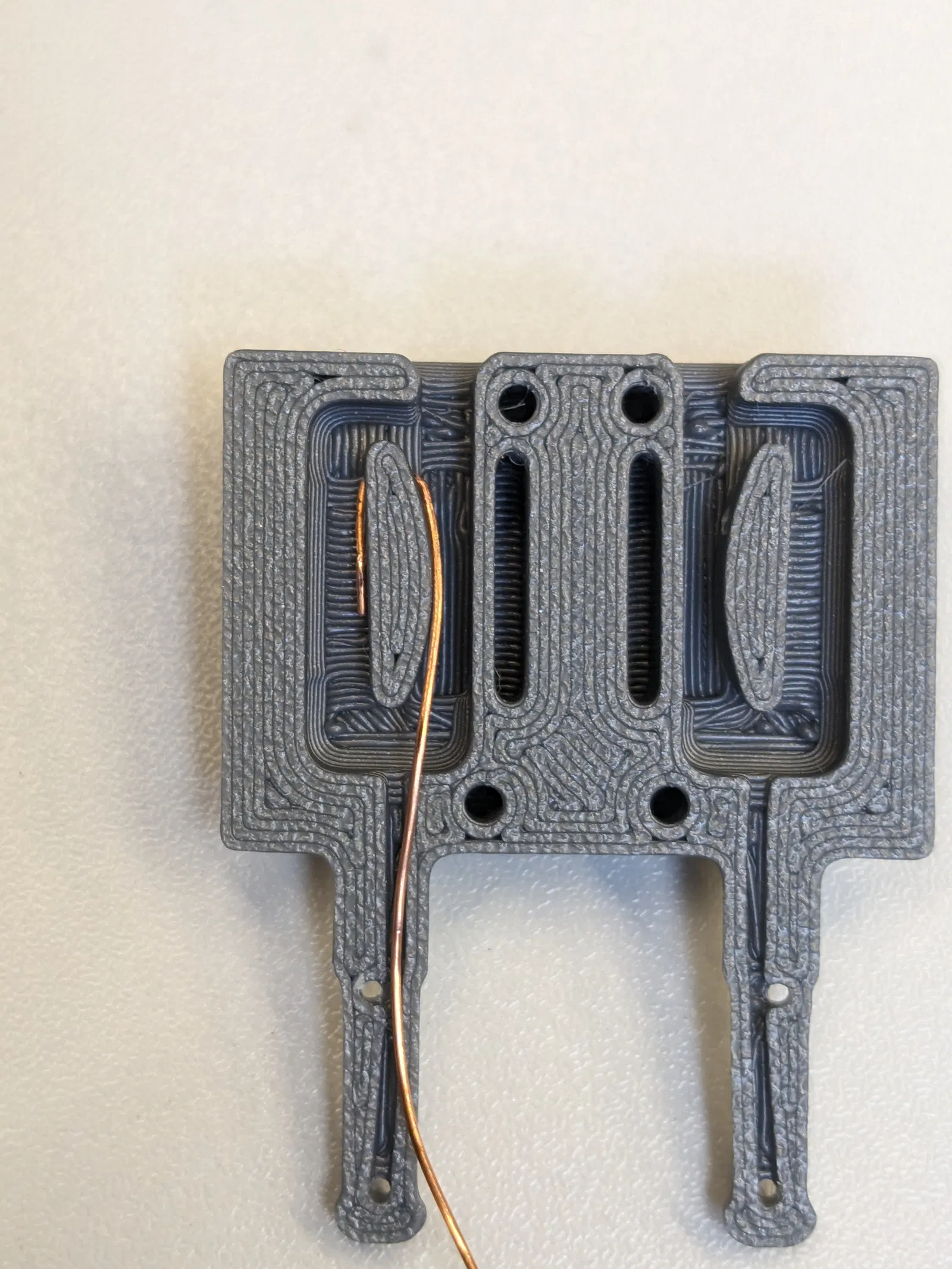

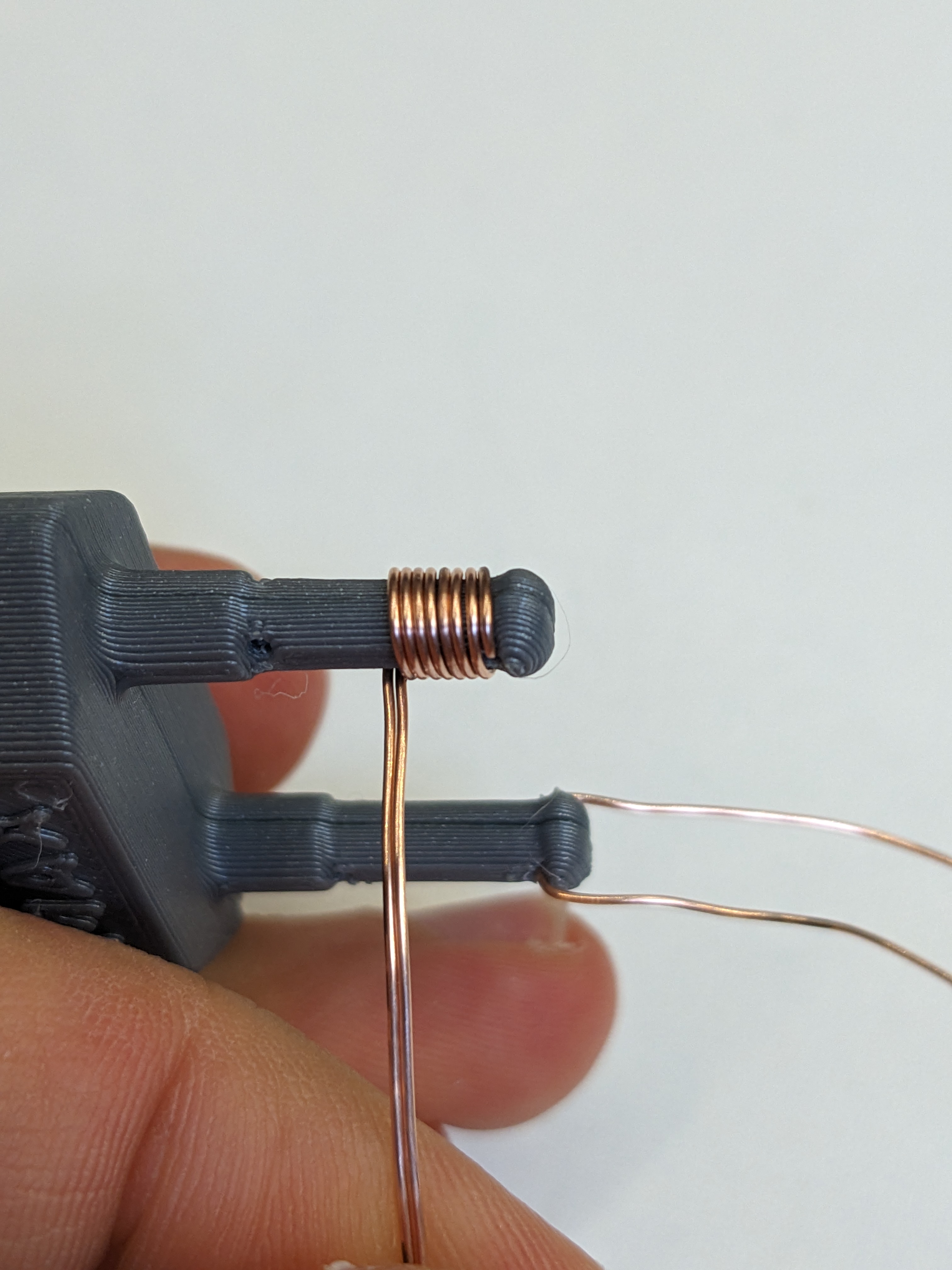

• Quấn 3 vòng dây quanh một lõi in. Cố định một đầu vào lỗ bằng nhíp. Dùng nhíp để hỗ trợ quấn các vòng. Việc này có thể hơi khó khăn. Hãy kiên nhẫn.

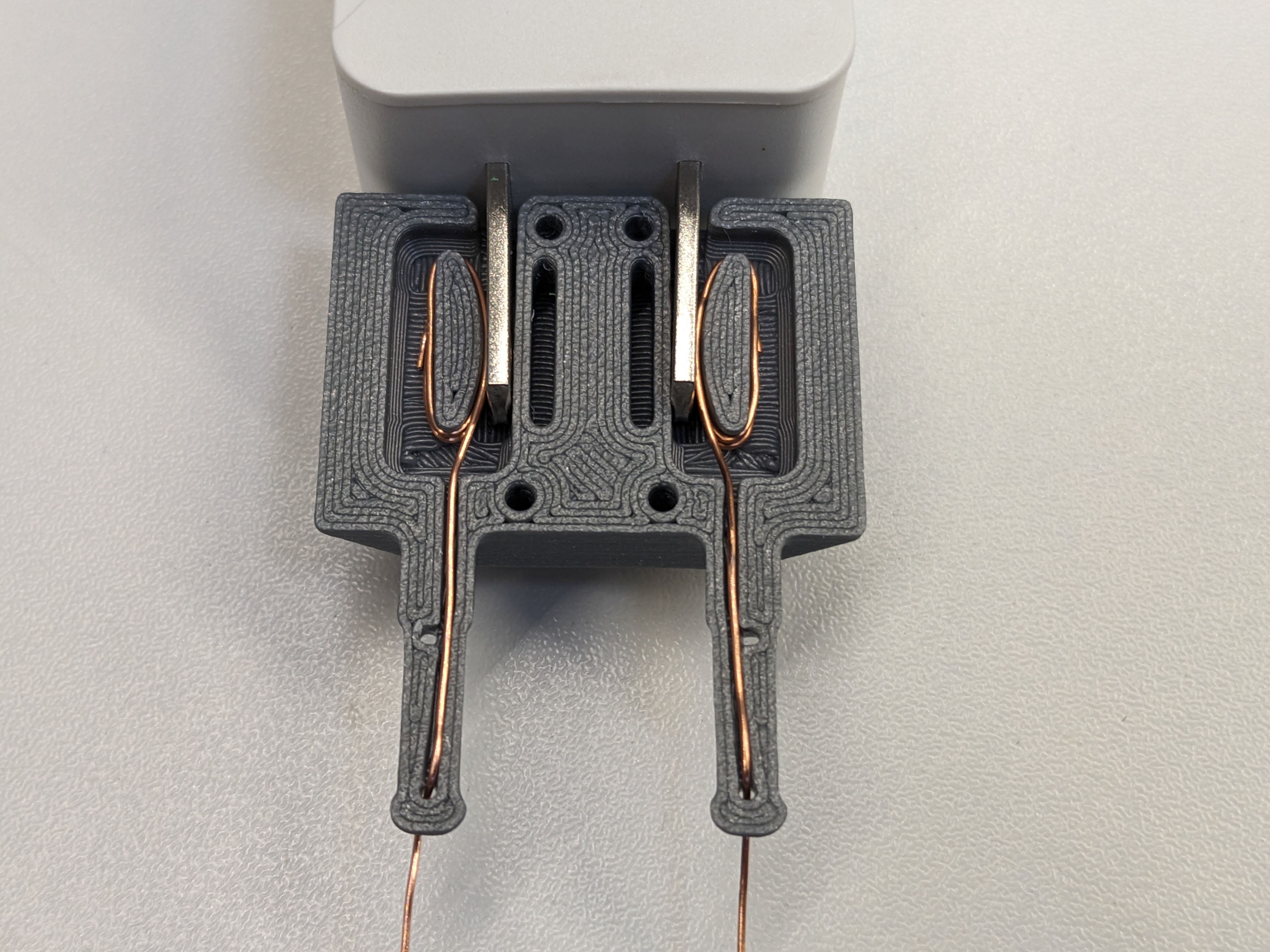

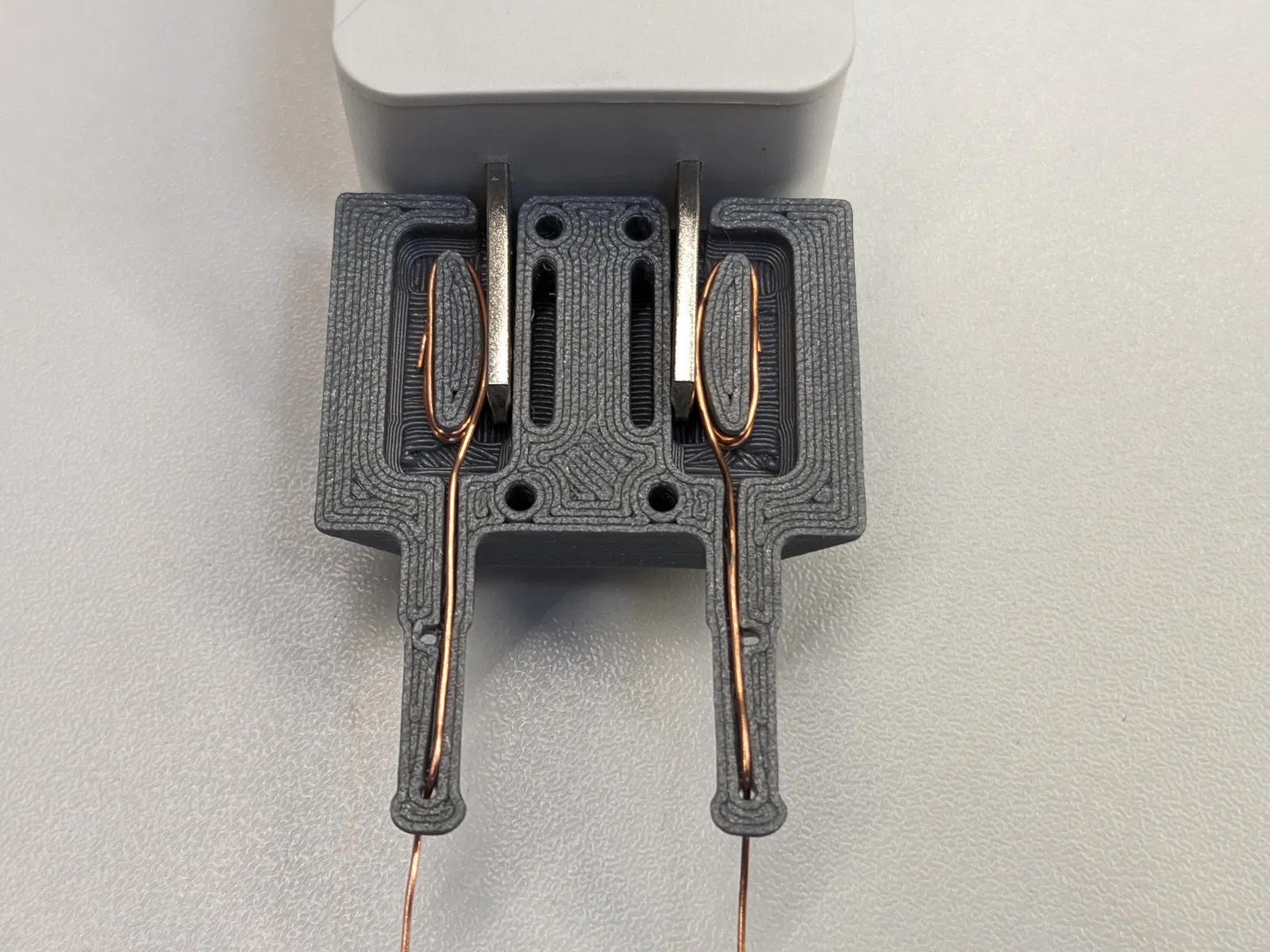

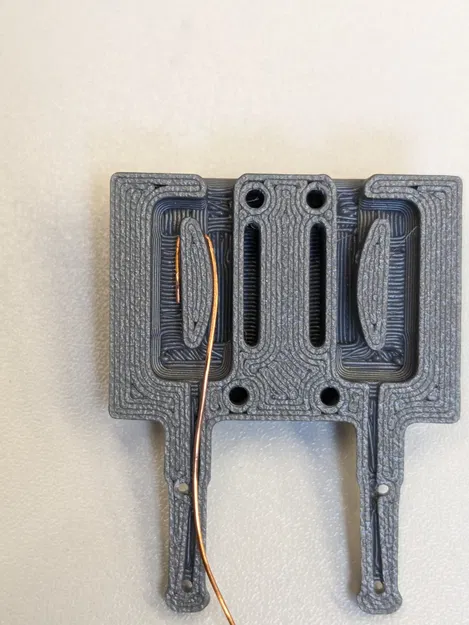

• Luồn dây vào rãnh và cho nó đi qua lỗ. Dùng ngón tay đỡ các cực, chúng có thể gãy dễ dàng nếu dùng lực quá mạnh.

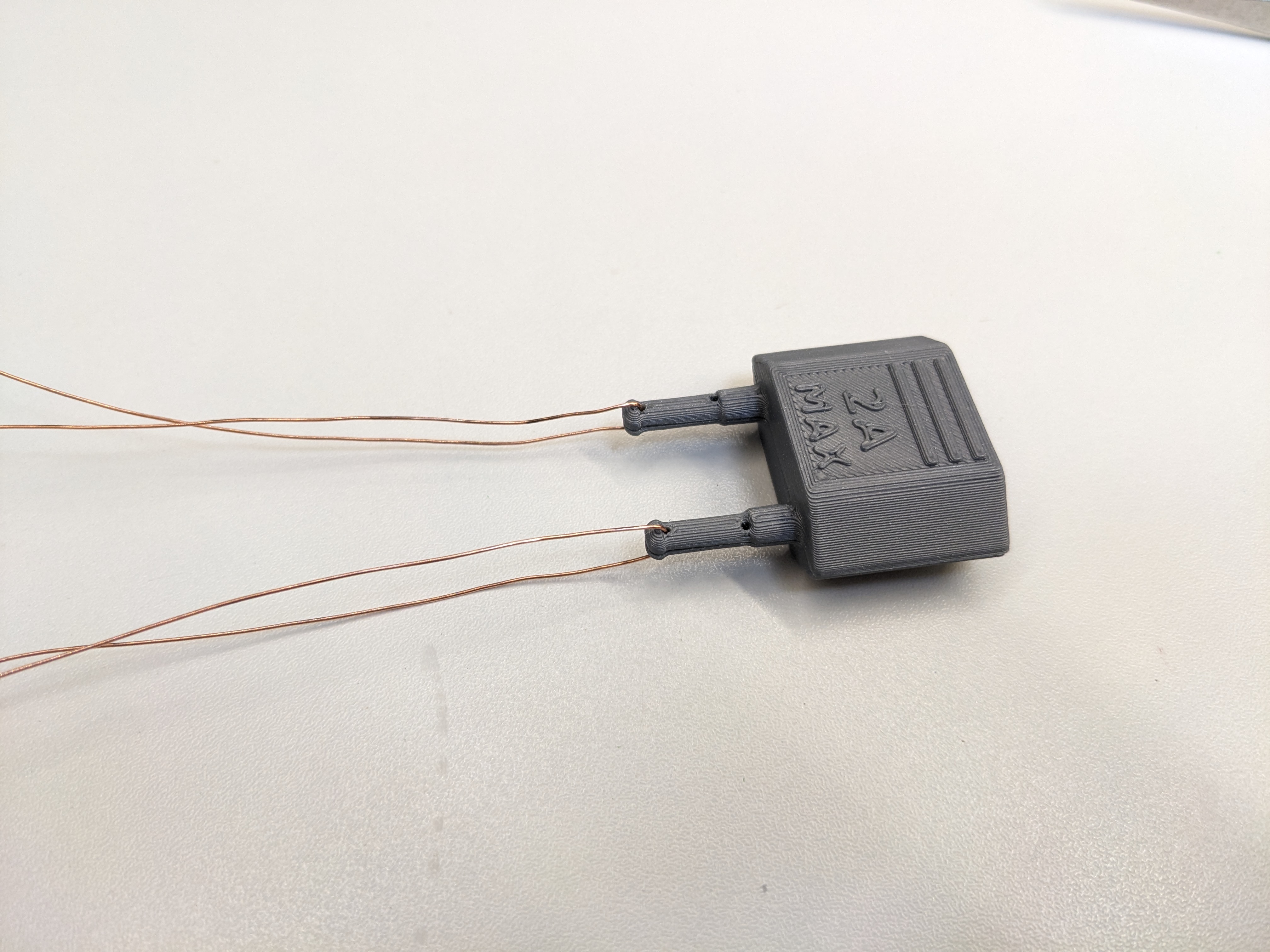

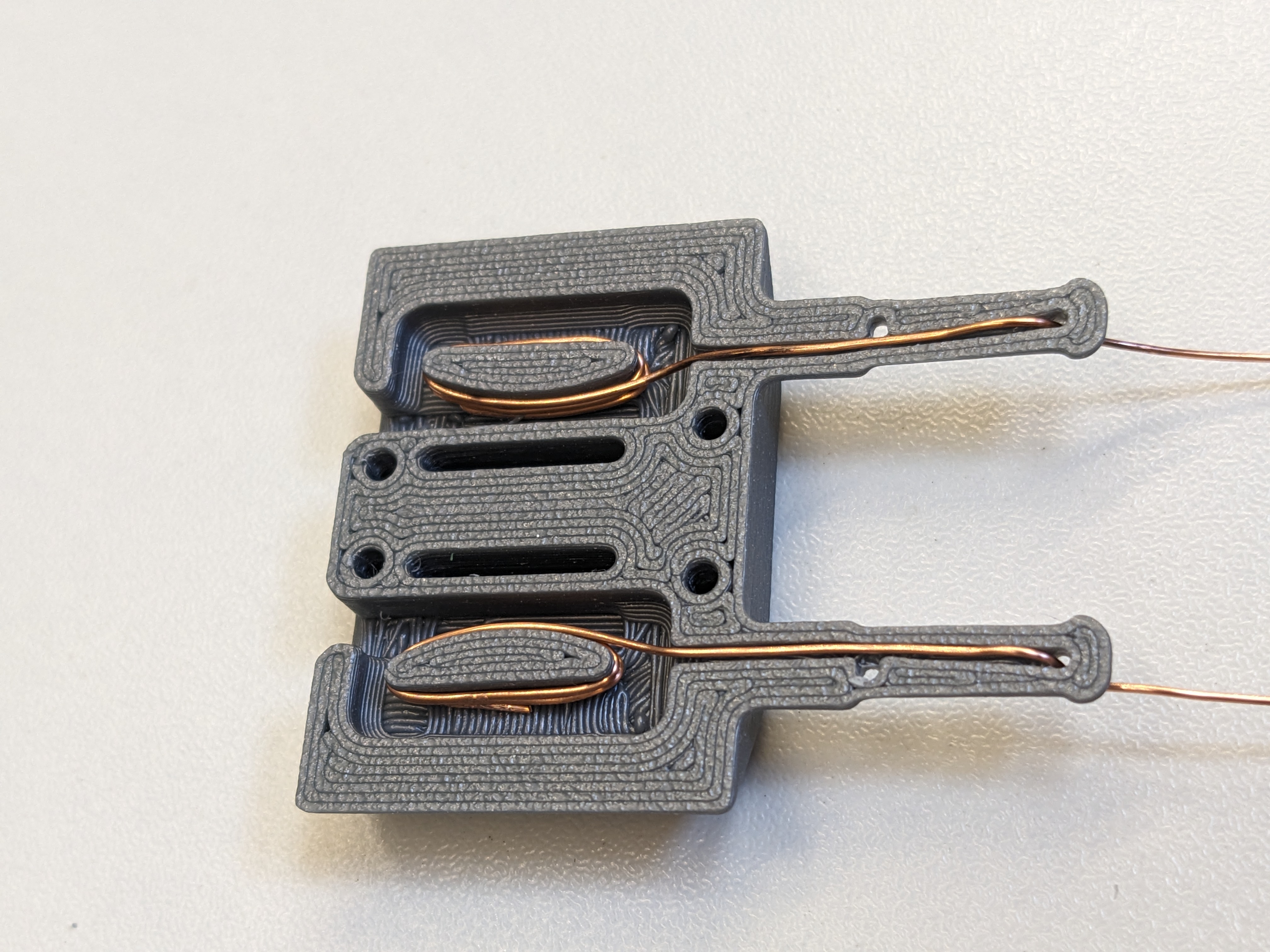

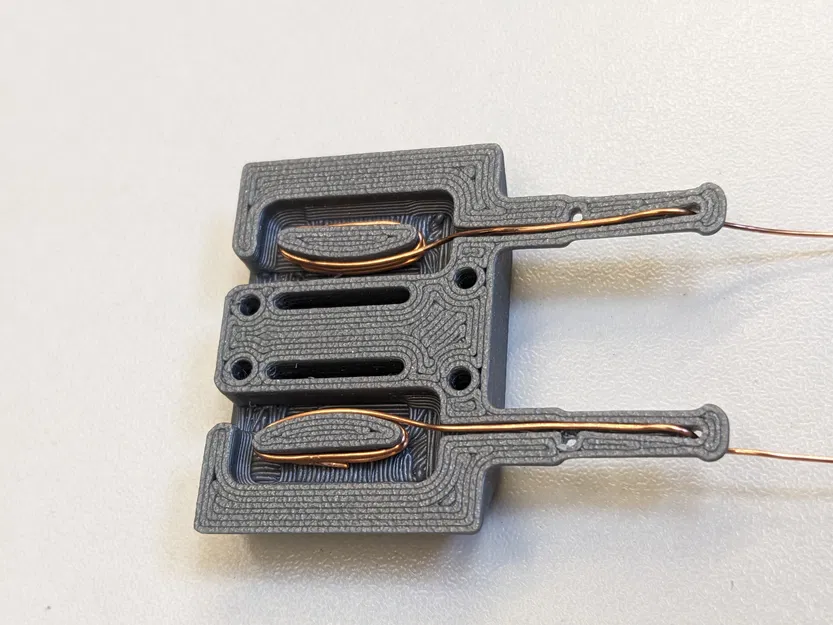

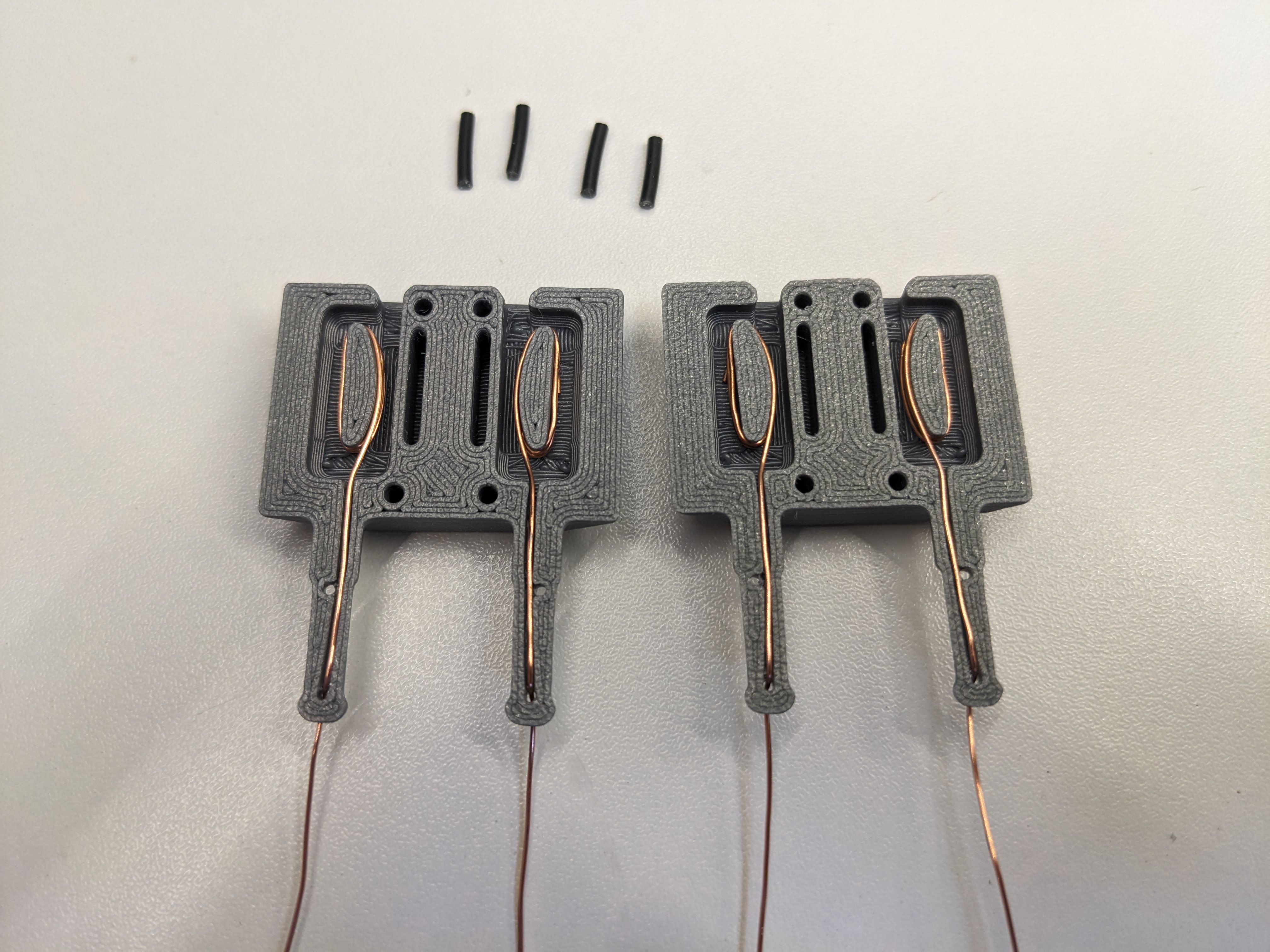

• Chuẩn bị hai mặt với bốn dây đã quấn.
• Kết nối hai mặt bằng các chốt dây tóc. Bạn có thể dùng keo ngay bây giờ hoặc sau đó bằng cách tách hai mặt ra một chút.

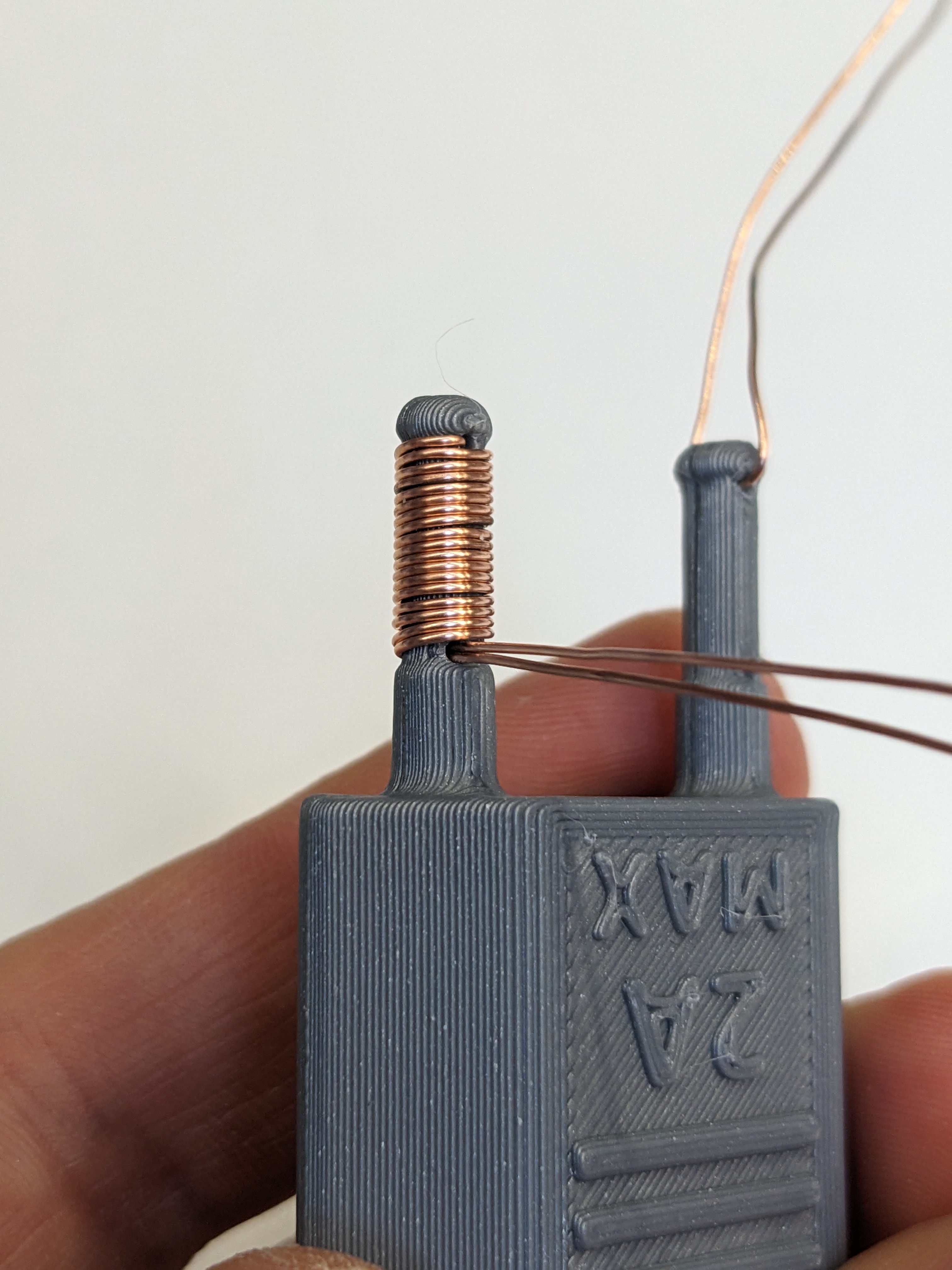

• Sau khi kết nối hai mặt, bạn sẽ có bốn đầu dây thừa. Mỗi cực có hai dây. Quấn hai dây lại với nhau quanh một cực.

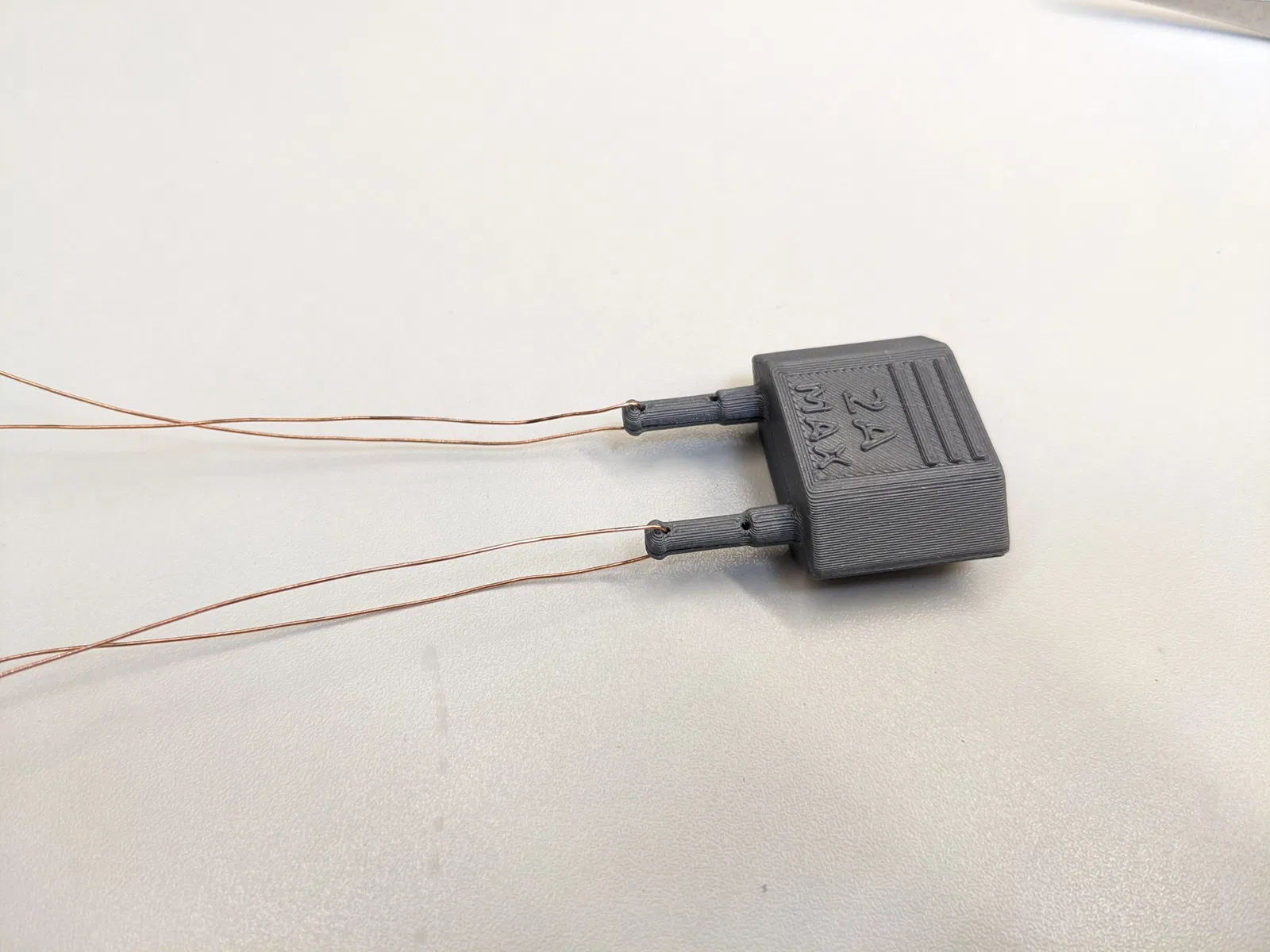

• Luồn hai dây còn lại vào một lỗ và kéo chúng ra bằng kìm. Việc này có thể hơi khó khăn. Nếu lỗ quá chật, bạn có thể nới rộng nó bằng mũi khoan.
• Cắt bằng phẳng các đầu thừa.
