Nút Yes No - Mô hình in 3D
Mô hình nút Yes No độc đáo lấy cảm hứng từ phim hoạt hình, hoàn thành trong một ngày. Sử dụng 3 pin AAA và module DFPlayer để phát các file MP3 tùy chỉnh. Hướng dẫn chi tiết về in ấn, danh sách bộ phận và cách đấu dây đơn giản, cho phép bạn tự làm từ đồ phụ tùng.
Mô tả

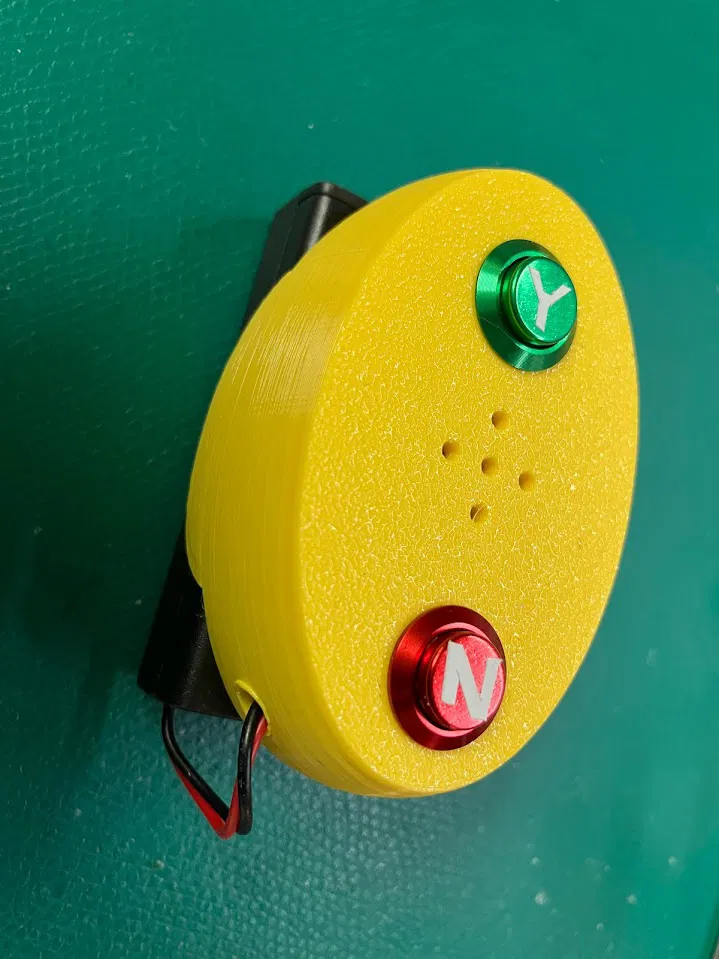

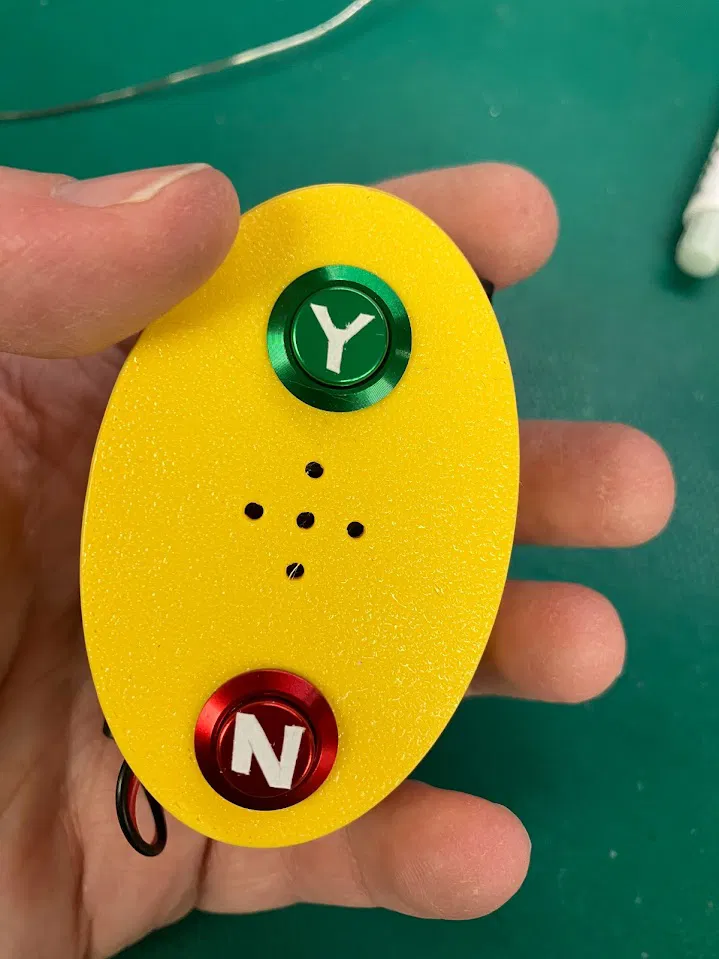

Làm xong trong một ngày, đây là nút Yes No. Máy chạy bằng 3 pin AAA và module DFPlayer, nên bạn có thể tải bất kỳ file mp3 nào.
Tôi làm cái của mình từ đồ phụ tùng còn dư và khuyến khích bạn cũng làm vậy. Tuy nhiên, đây là danh sách nếu bạn muốn làm giống tôi.
In ấn:
In bằng file .3mf. File .scad và .stl có hình dạng chính và chỗ gắn pin, nhưng tôi lười nên đã làm các thể tích âm bên trong bằng PrusaSlicer.
Danh sách bộ phận:
- Nút bấm Momentary 12mm nhiều màu https://amzn.to/3Hs1ka9
- Hộp pin 3xAAA có công tắc https://amzn.to/4b5qnNF
- DFPlayer https://amzn.to/3S2dnQd
- Thẻ nhớ MicroSD 128MB https://amzn.to/3Oau76S
- Điện trở 3.3K ohm https://amzn.to/422cn36
Chúng tôi là đối tác của Chương trình Liên kết Amazon Services LLC, một chương trình quảng cáo liên kết được thiết kế để cung cấp cho chúng tôi phương tiện kiếm phí bằng cách liên kết đến Amazon.com và các trang web liên kết.

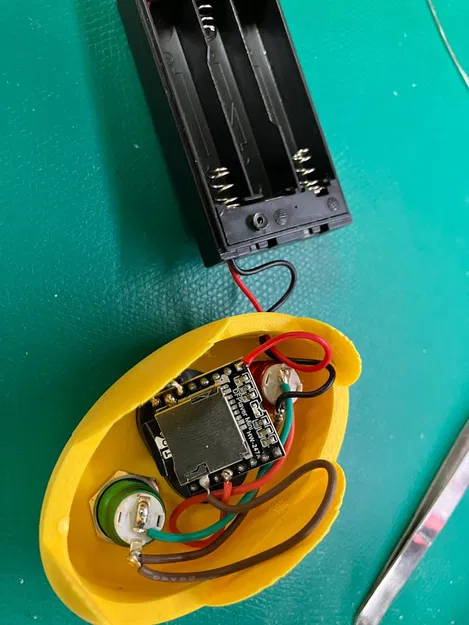

Lắp ráp và đấu dây:
Đấu dây DFPlayer: https://wiki.dfrobot.com/DFPlayer_Mini_SKU_DFR0299
Cả hai nút bấm đều được đấu vào ADKEY1 và GND, với một nút bấm sử dụng điện trở 3.3K nối tiếp.
Đặt tên file mp3 của bạn là 0001.mp3 và 0002.mp3 rồi chép vào thẻ nhớ.
- Nút 1 - ADKEY nối với ~0K tới Ground = Phát nhạc 0001.mp3
- Nút 2 - ADKEY nối với ~3K tới Ground = Phát nhạc 0002.mp3
Dùng mỏ hàn để tạo một lỗ nhỏ cho dây pin.
