Giá đỡ Rack 1U Module cho UniFi USW-16-Lite-POE

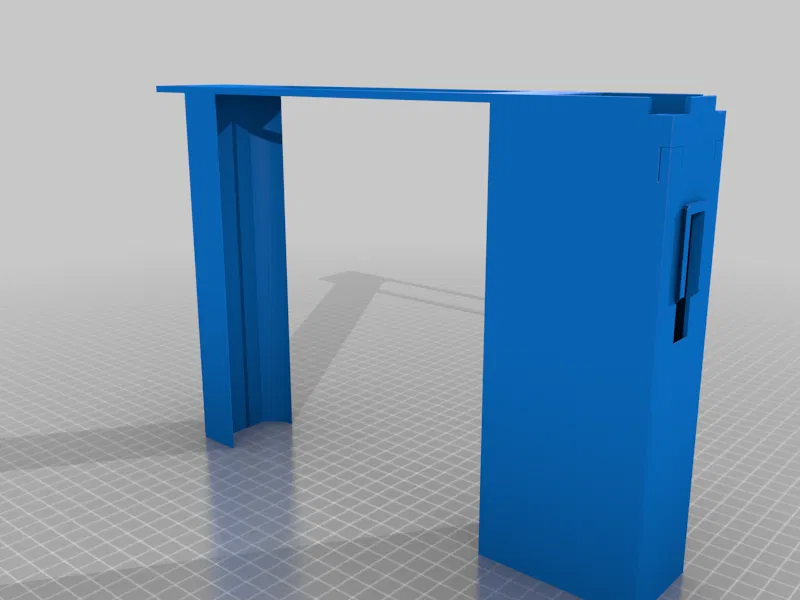

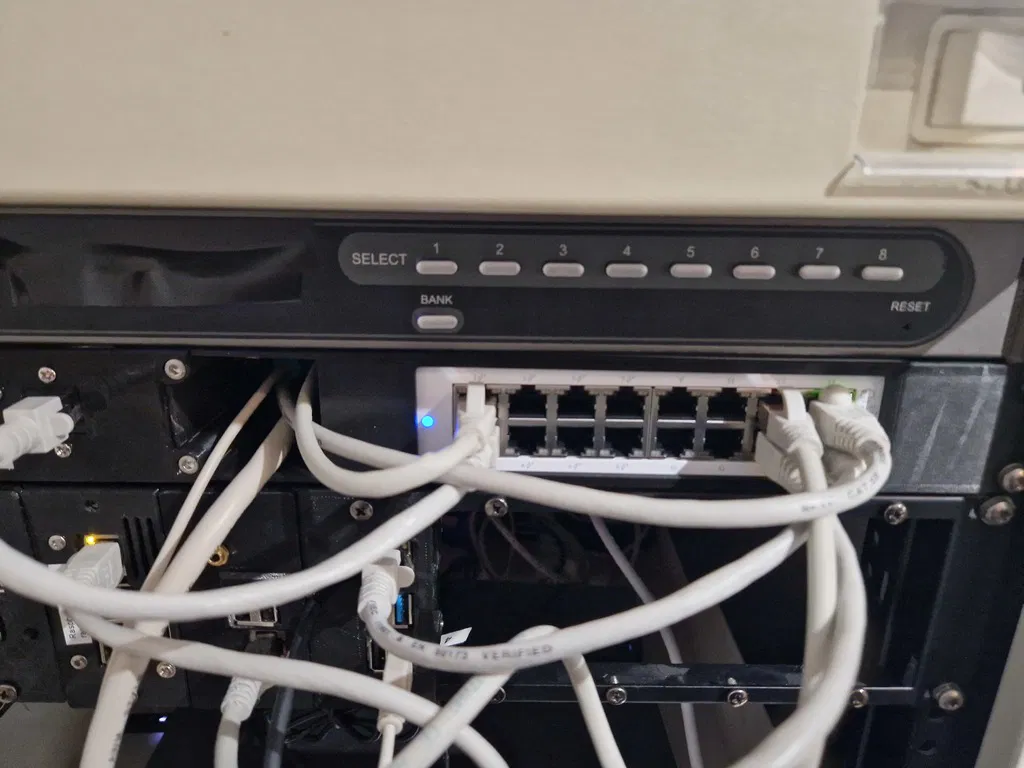

Giá đỡ rack cho switch UniFi USW-16-Lite-POE, tích hợp vào hệ thống giá đỡ rack 1U dạng module. Do chiều rộng của USW-16-Lite-POE, tôi đã phải gộp phần giữa của hệ thống giá đỡ rack 1U dạng module vào giá đỡ switch và làm nó nhỏ lại. Nó vẫn có thể dùng để luồn dây cáp.

File STEP và Fusion 360 f3d đã được cung cấp.

Cài đặt In

Thương hiệu máy in:

Bambulabs

Máy in:

Bambu X1C

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2 mm

Infill:

\=25%

Ghi chú:

Sử dụng tree supports nếu có và in úp mặt xuống thì chỉ cần rất ít support (xem file 3mf).

Sau In

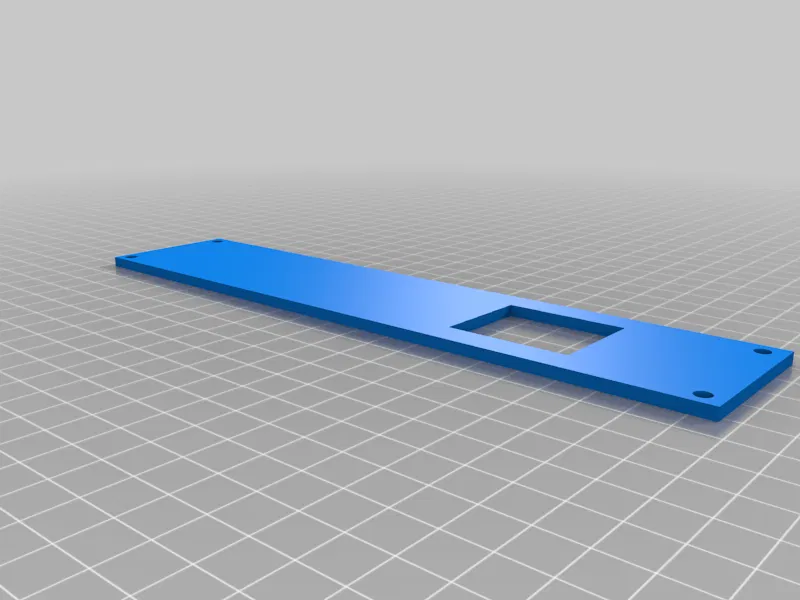

Để bao bọc switch và tăng độ vững chắc cho toàn bộ giá đỡ, mặt sau được gắn bằng bốn ốc M4x8mm. Khi kết hợp với các module khác từ hệ thống giá đỡ rack 1U, cần hai đai ốc M4 và hai ốc lục giác M4x20mm hoặc dài hơn (DIN 912) được sử dụng.
