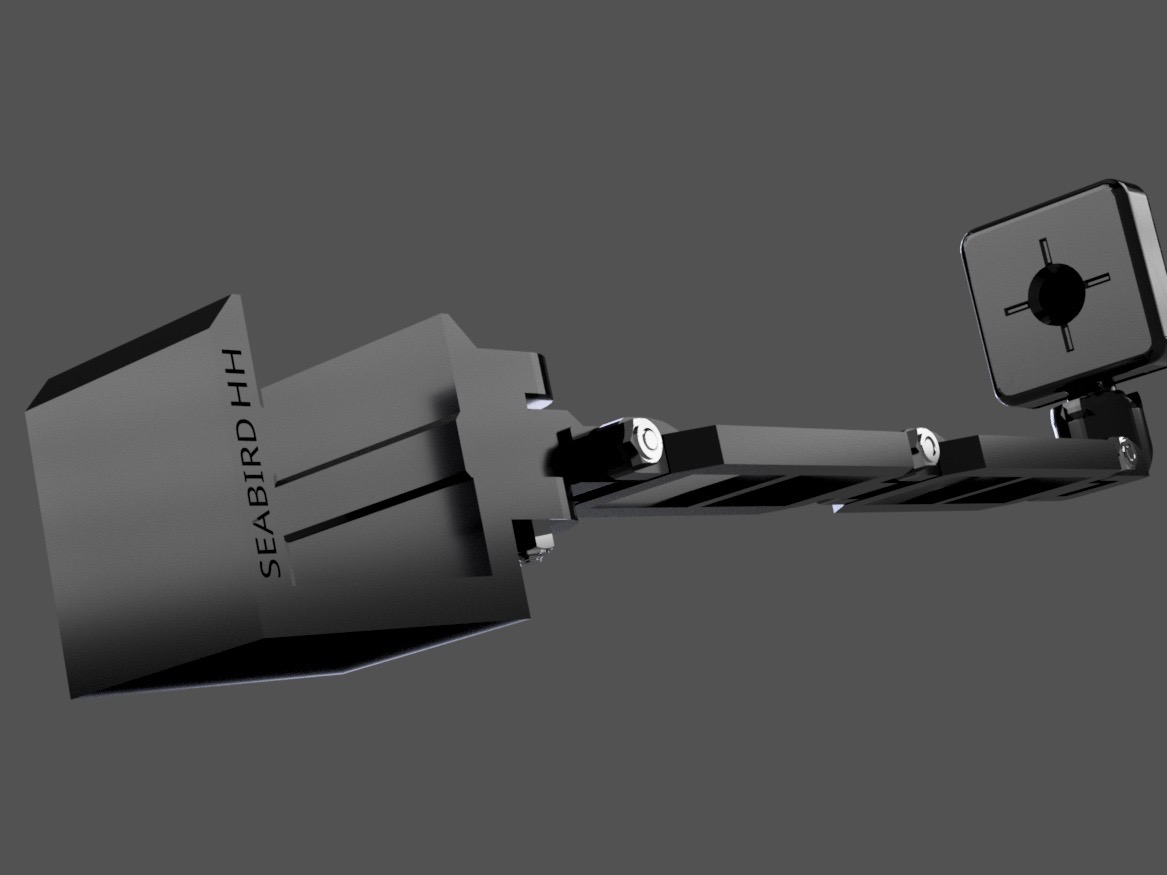

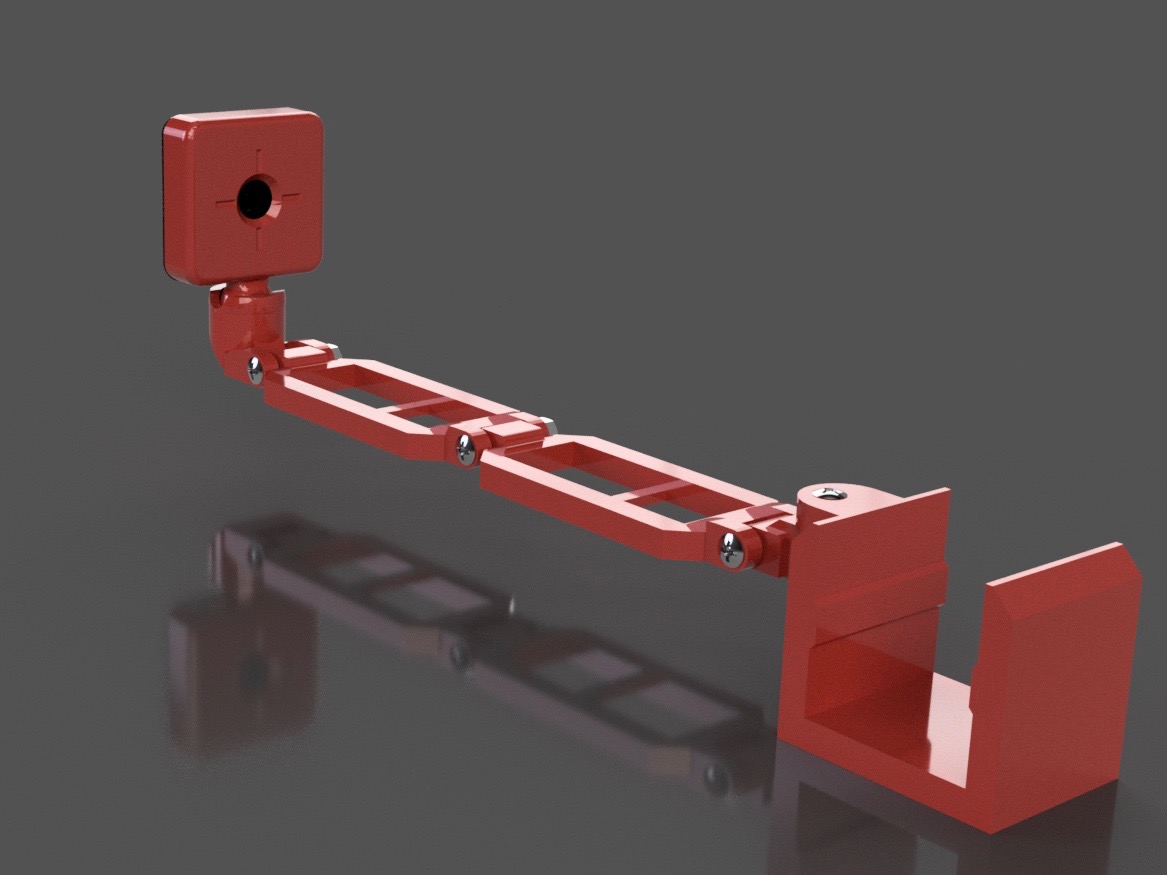

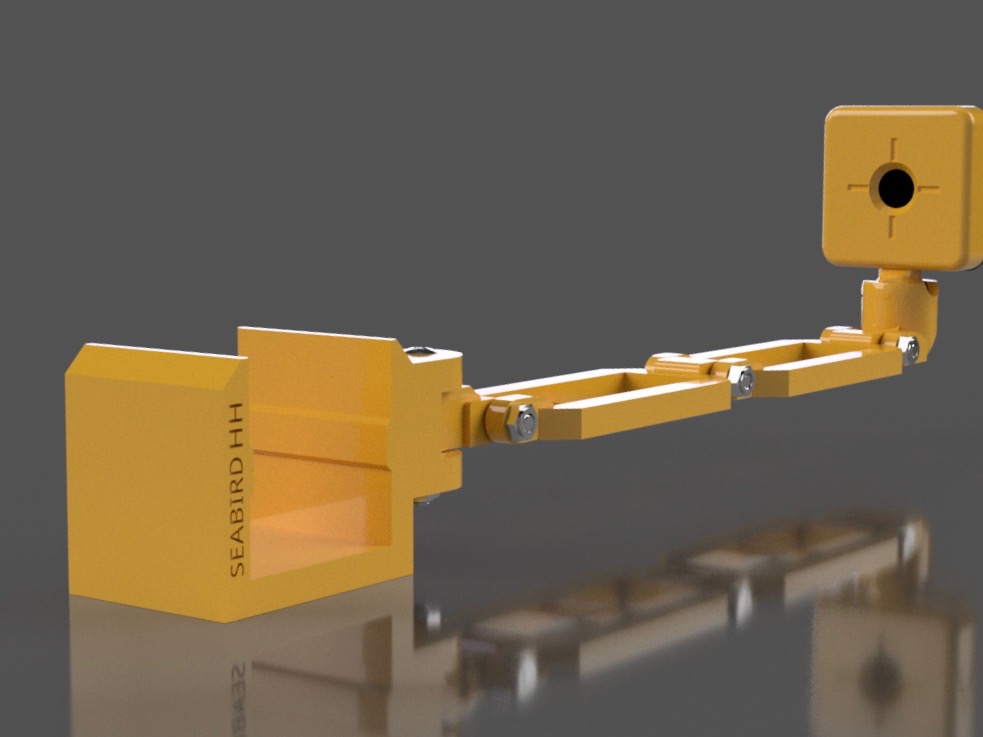

Giá đỡ Camera Raspberry Pi Prusa MK3S - Gắn bằng Kẹp

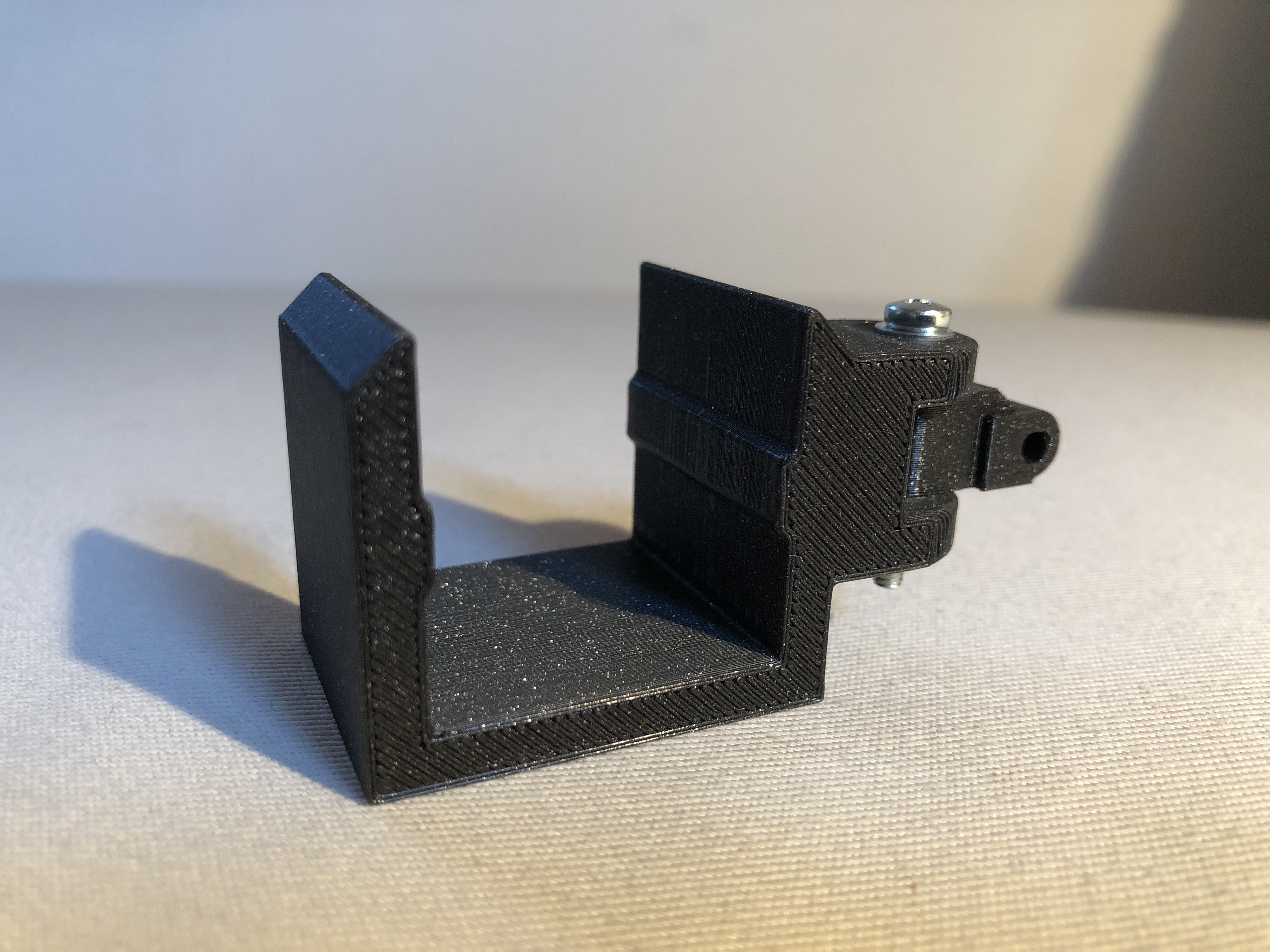

Cái giá đỡ này được gắn bằng cách kẹp!

Việc phát triển giá đỡ camera này lấy cảm hứng từ nhiều giá đỡ khác nhau có trên Thingiverse. Tuy nhiên, không có cái nào hoàn toàn đúng ý tôi. Đó là lý do tại sao tôi quyết định thiết kế thêm một cái giá đỡ nữa.

Các điều kiện sau đây nên được đáp ứng:

• không nới lỏng hoặc thay thế ốc vít của máy in để gắn giá đỡ.
• không khoan vào máy in.
• khoảng cách camera có thể điều chỉnh và/hoặc đủ xa để có thể chụp đồng thời màn hình máy in và vật thể đang in.

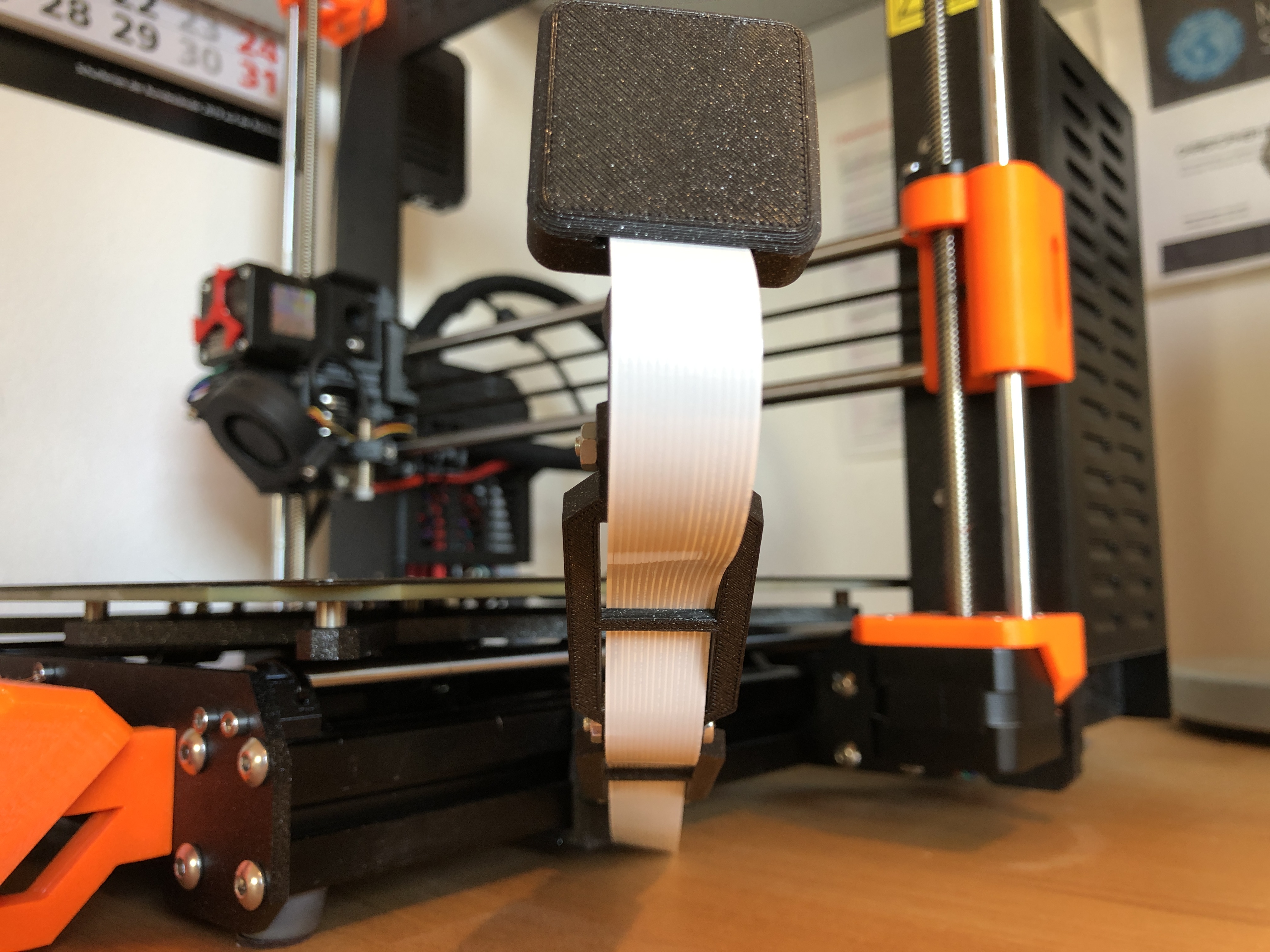

• Tích hợp dây cáp ruy băng.

Các bộ phận nối dài được lấy cảm hứng từ https://www.thingiverse.com/thing:3188580

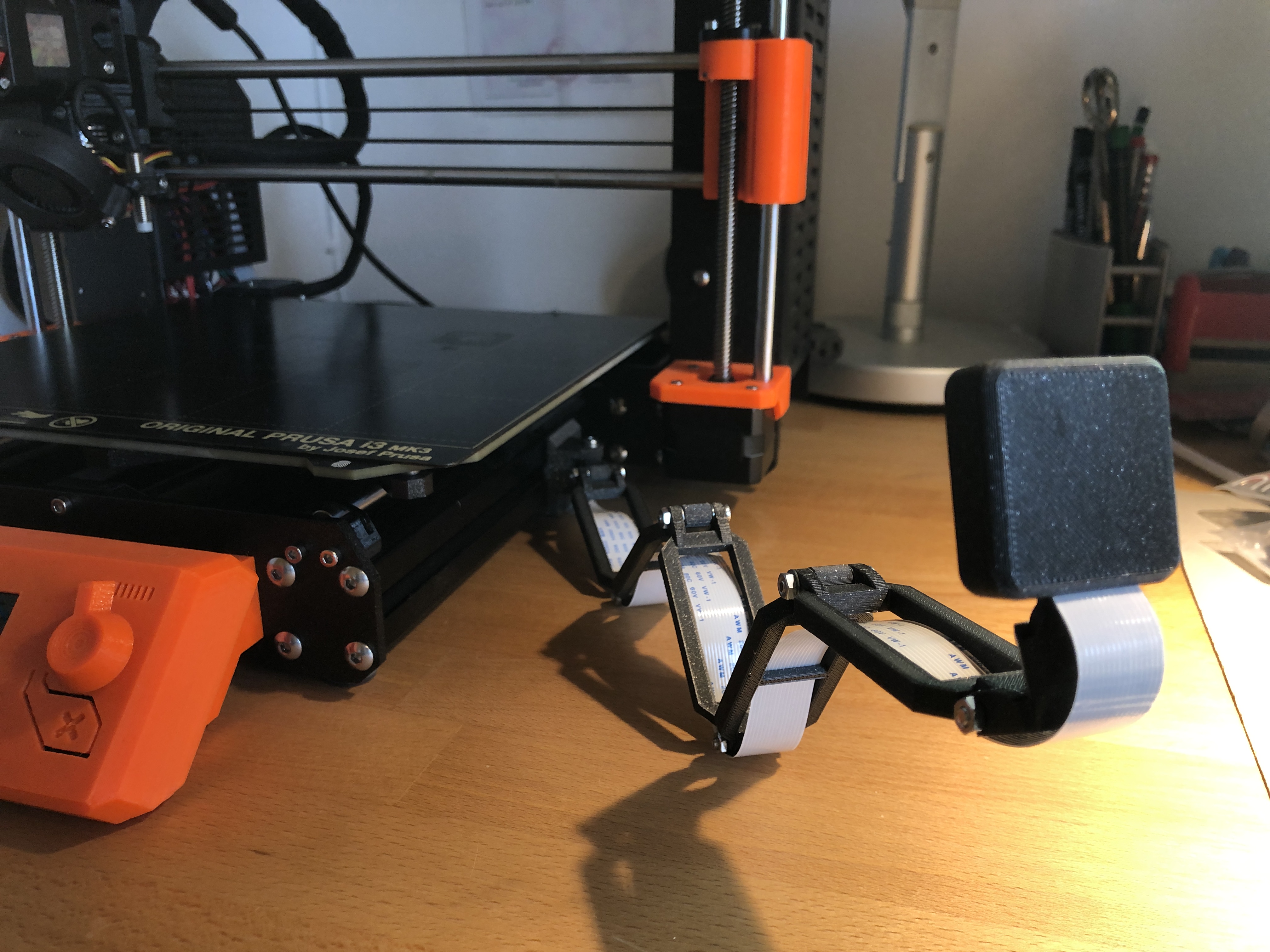

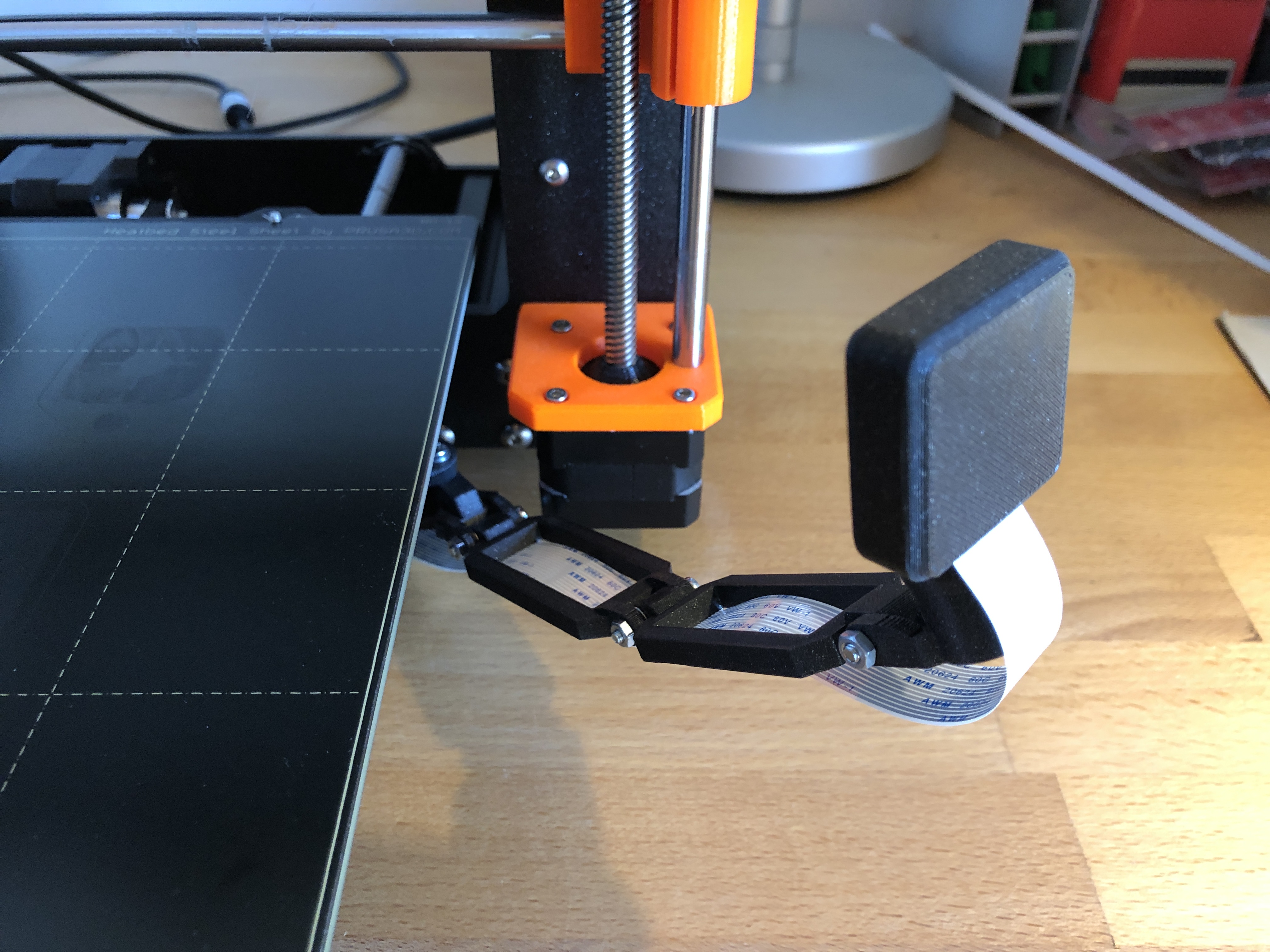

Trong video dưới đây, tôi trình bày một phiên bản ngắn (2 phần tử) và một phiên bản dài (5 phần tử).

https://youtu.be/AEP44_I5pRg

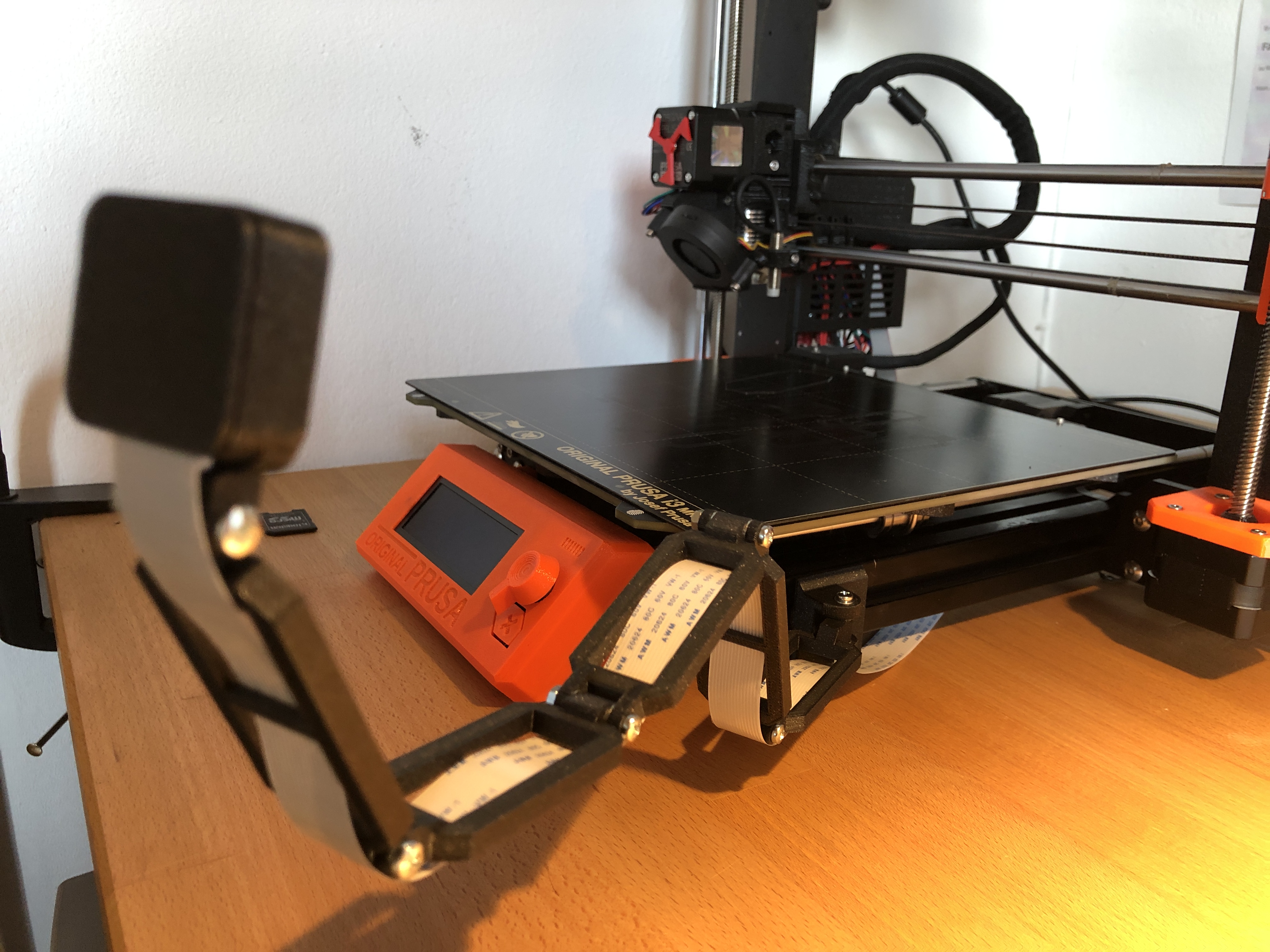

Phiên bản dài cho phép bạn chụp đồng thời màn hình máy in và vật thể đang in trong khung hình camera.

Thùng camera và bộ kết nối là bản phối lại từ https://www.thingiverse.com/thing:3121052. Lý do chính khiến tôi quyết định sử dụng hộp camera này là vì camera có thể được căn chỉnh chính xác hơn nhờ khớp cầu trên bộ phận kết nối và mặt sau có thể kẹp được.

Ốc vít: M3x20 (số lượng tùy thuộc vào số lượng bộ phận nối dài) và M3x25 (1x) cộng với đai ốc và vòng đệm. Tôi thực sự khuyên bạn nên sử dụng vòng đệm, ngay cả khi việc lắp chúng hơi khó khăn. Điều này sẽ cải thiện khả năng di chuyển của các bộ phận riêng lẻ.

Hướng dẫn in

Thẻ không liên kết: giá đỡ camera

Danh mục: Cài đặt in 3D

Thương hiệu máy in: Prusa

Máy in: I3 MK3S

Rafts: Không quan trọng

Supports: Không

Độ phân giải: 0,2

Infill: 20%

Filament: Prusa PLA Galaxy Black
