Dụng cụ tháo bạc đạn trục giữa RaceFace BSA 30 ren

Tui làm cái tool này để tháo bạc đạn (bearing) của cái bộ chén trục giữa (bottom bracket) Raceface ren BSA 30.

Chỉ có 1mm cái race trong của bạc đạn để đẩy nó ra, nên tui quyết định tháo cái cup ra khỏi khung xe để có thể dùng toàn bộ chu vi để ép bạc đạn ra khỏi cup.

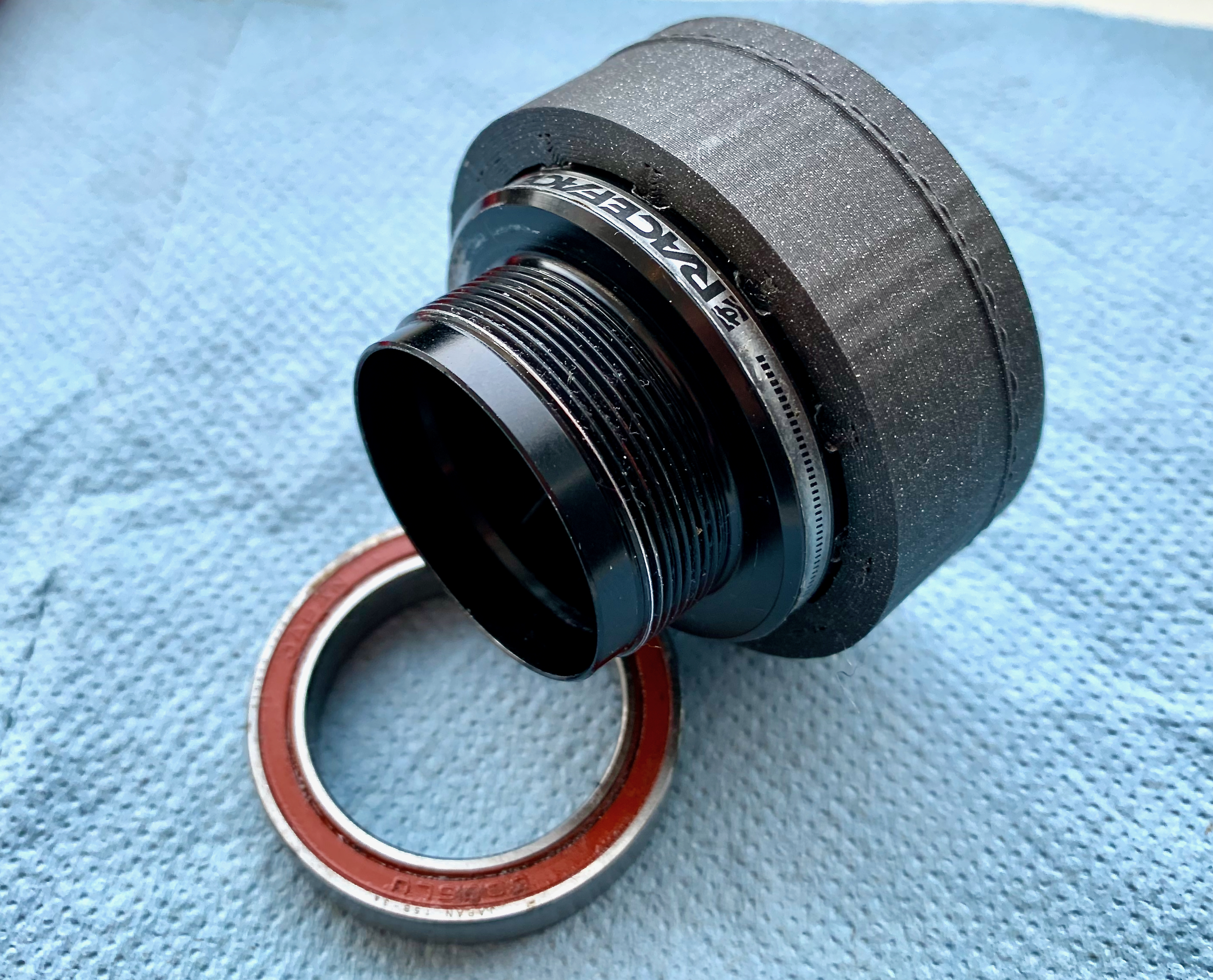

Cái sleeve này nó dùng mấy cái rãnh trên cup bạc đạn để định vị cho đúng.

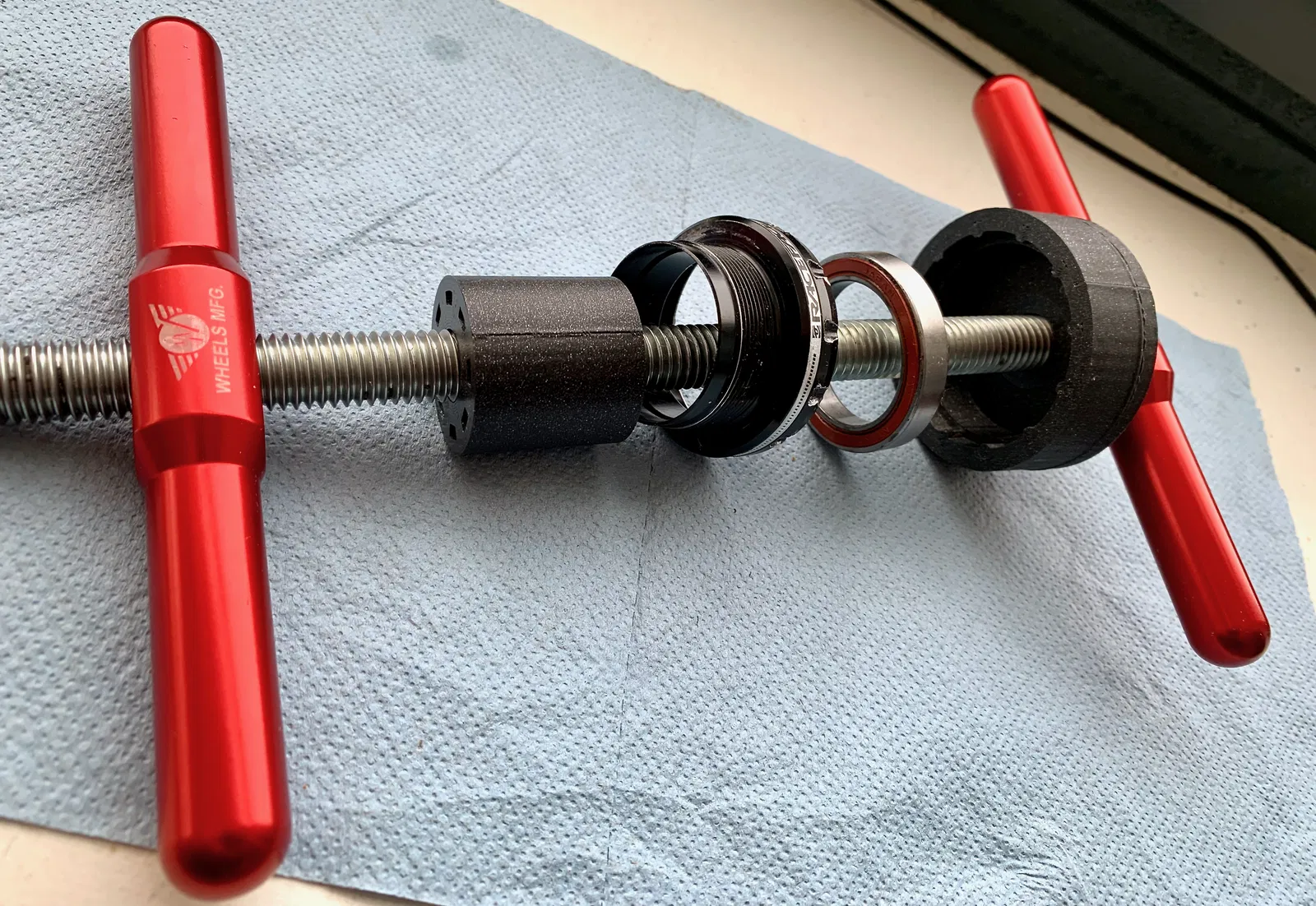

Tui dùng cái rod (12 mm) với tay cầm của Wheels Mfg, nhưng mà bạn có thể dùng bất kỳ cái rod ren nào (12, 10 hay 8 mm) kèm với đai ốc (nuts) và vòng đệm (washers) đều được.

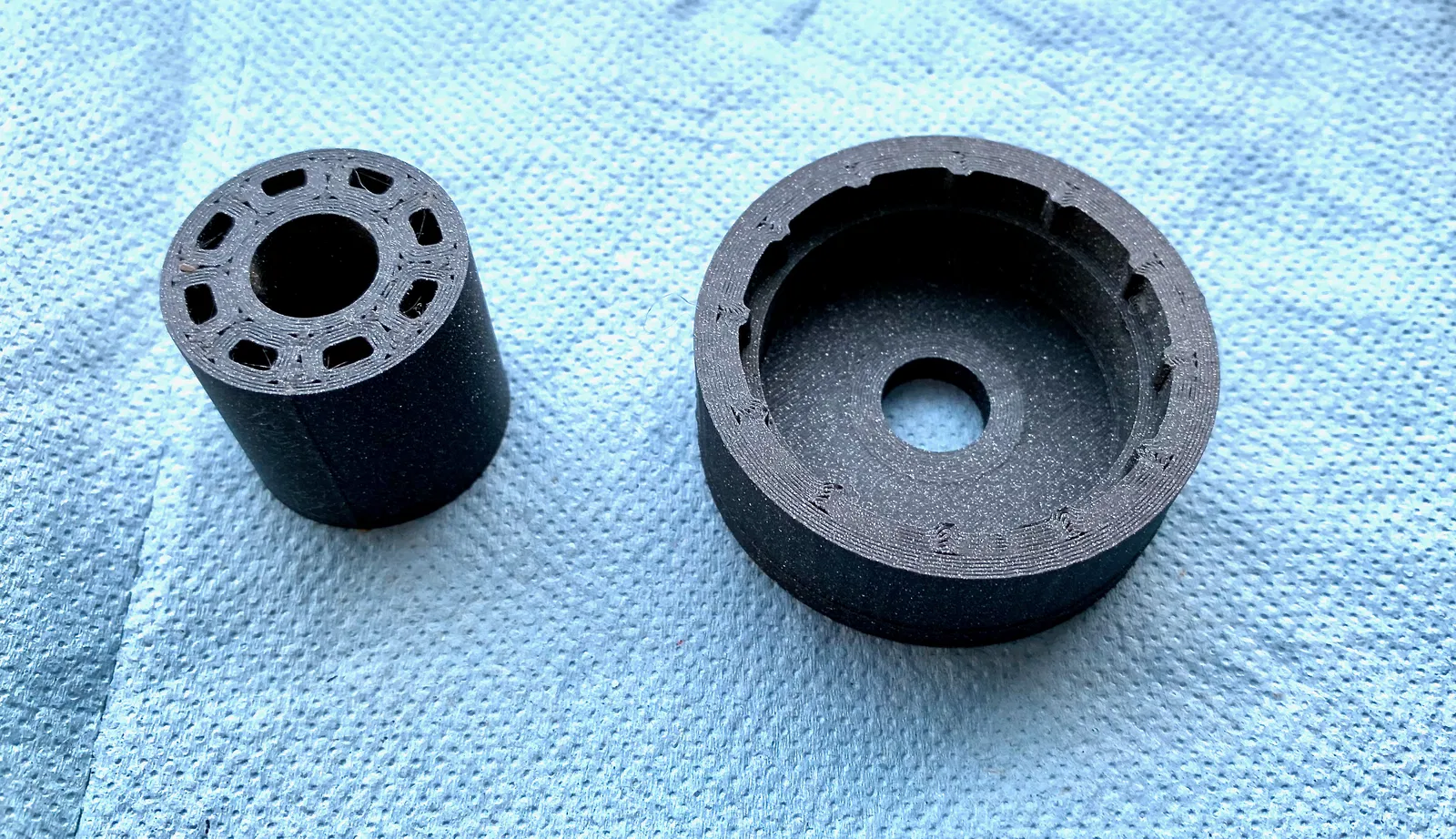

Tui xài PLA cho tất cả các bộ phận. Để đảm bảo là nó đủ cứng cáp, tui đặt số lớp vỏ ngoài (perimeters) của các lớp dọc là 12, các lớp nằm ngang (horizontal shells) là 8 và lớp ruột (infill) là 60%, kiểu cubic, nên mấy cái bộ phận này gần như là đặc luôn. Có thể dùng thêm một cái vòng đệm kim loại (metal washer) giữa cái sleeve và tay cầm nếu cần thiết.
