RODSGEAR Giá đỡ phim mô-đun công cụ quét máy ảnh

Sau khi xem xét tất cả các tùy chọn có sẵn (miễn phí và đắt tiền), tôi đã cố gắng triển khai những gì tôi nghĩ là còn thiếu trong thiết kế này.

Tôi muốn có thể in nhanh hơn một số tùy chọn có sẵn và cũng có tính mô-đun hơn Vì vậy, bộ phận chính sẽ mất khoảng 5 giờ để in và đối với 120 bạn chỉ cần các phần mở rộng.

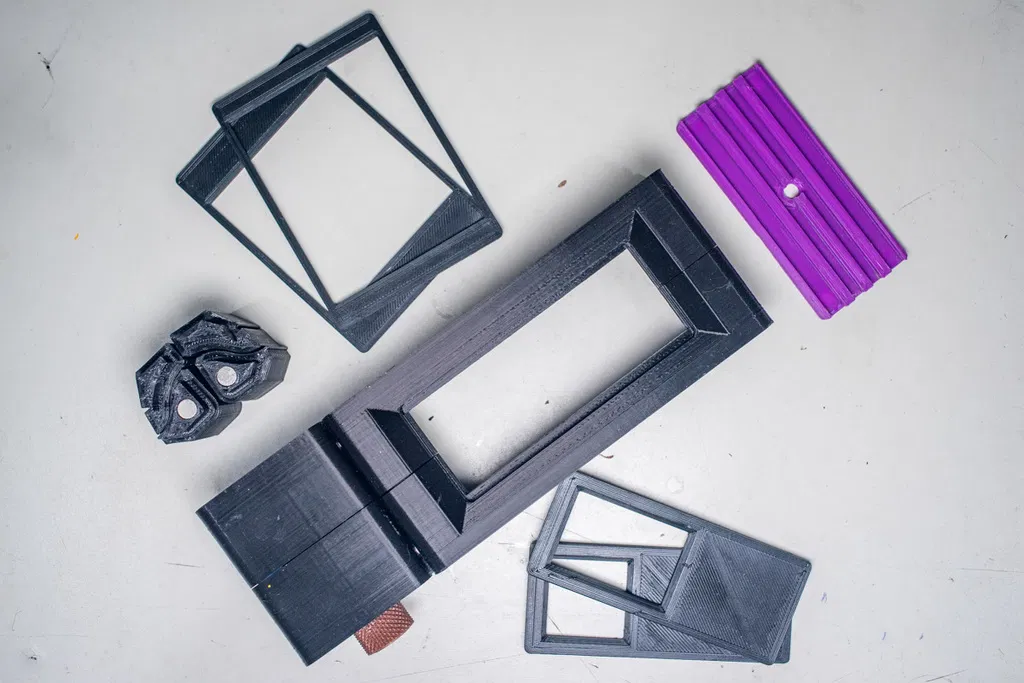

Một số tính năng:

• Thiết kế phổ quát và mô-đun, bạn in những gì bạn sử dụng.

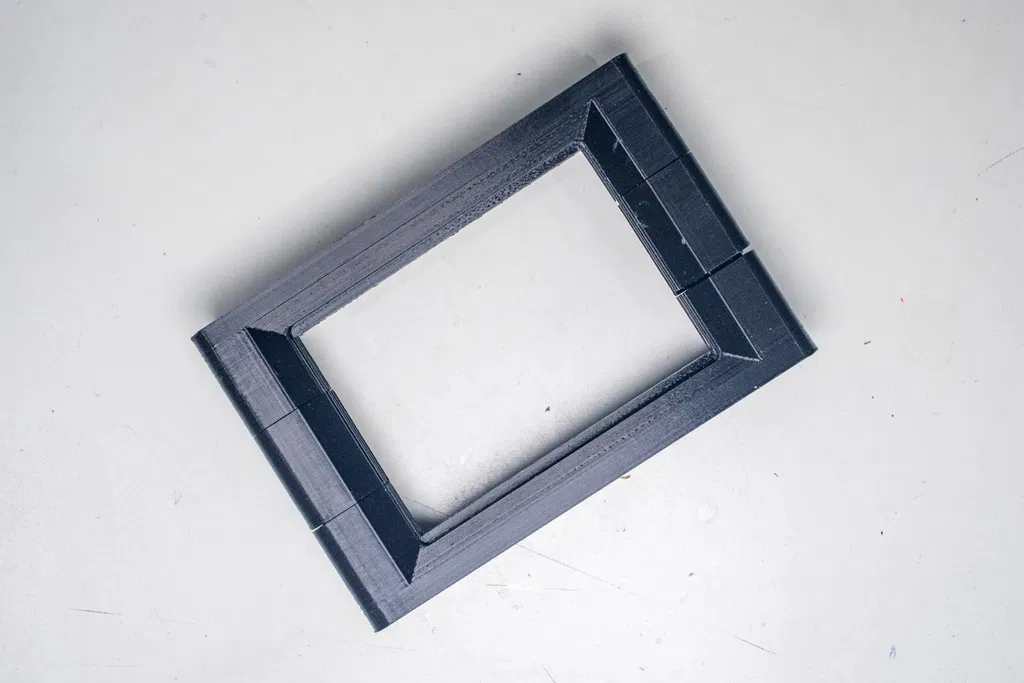

• Thích hợp cho phim 120 từ khổ nửa đến 6x9.

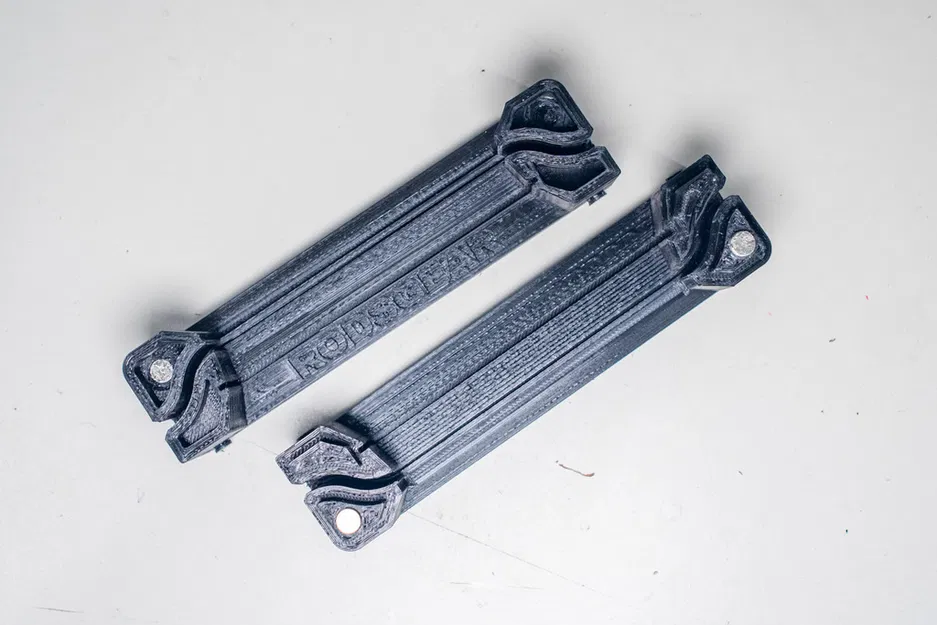

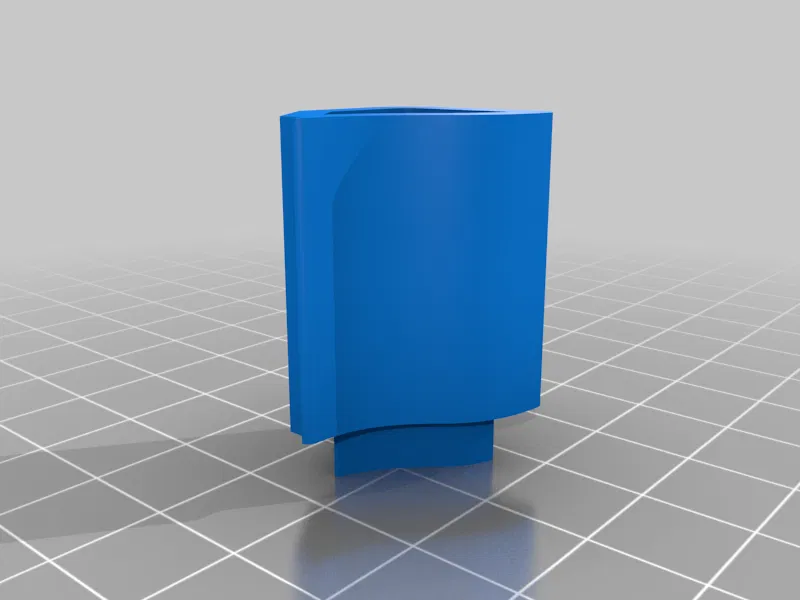

• Đường cong S giúp giữ cho phim phẳng.

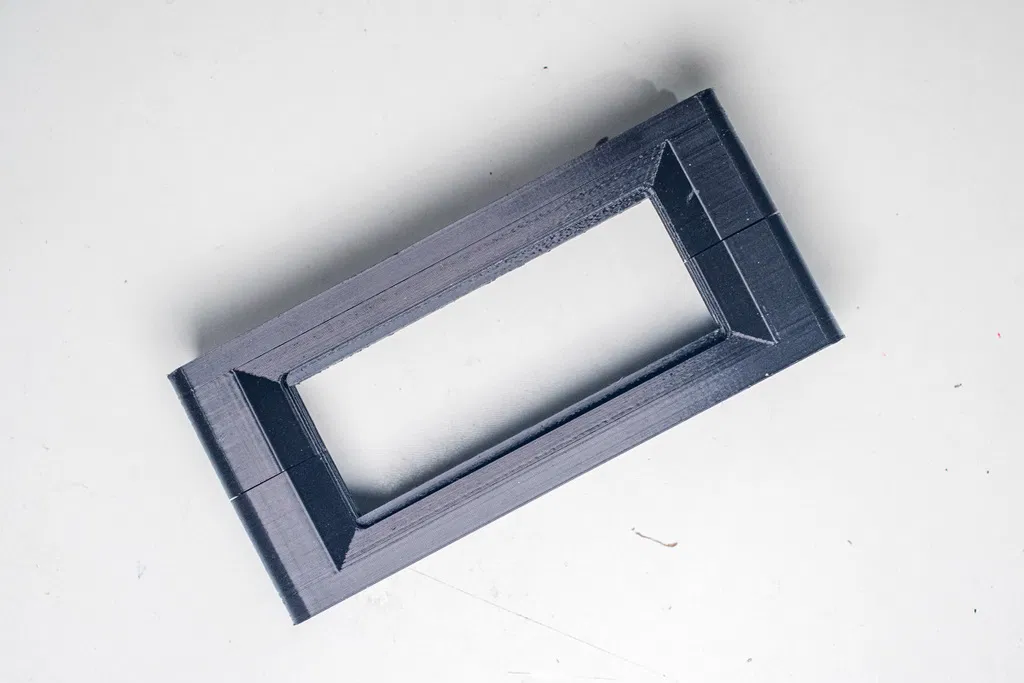

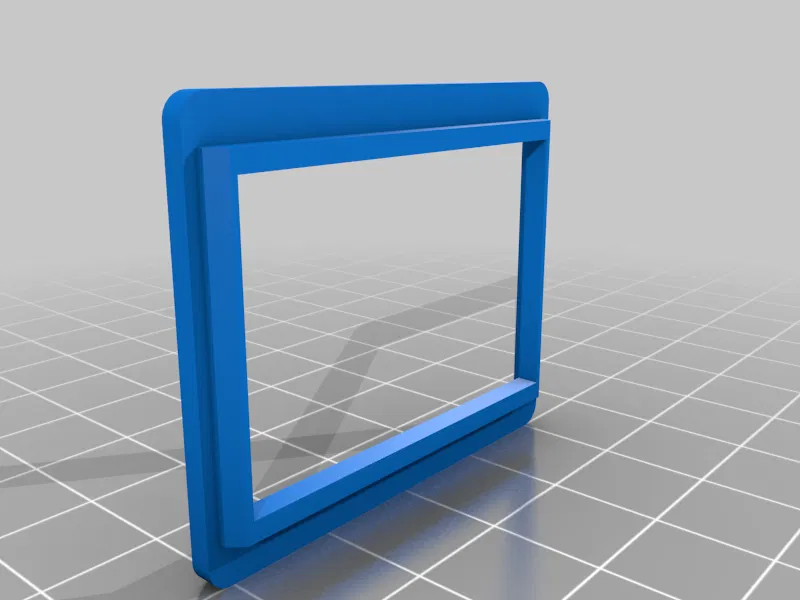

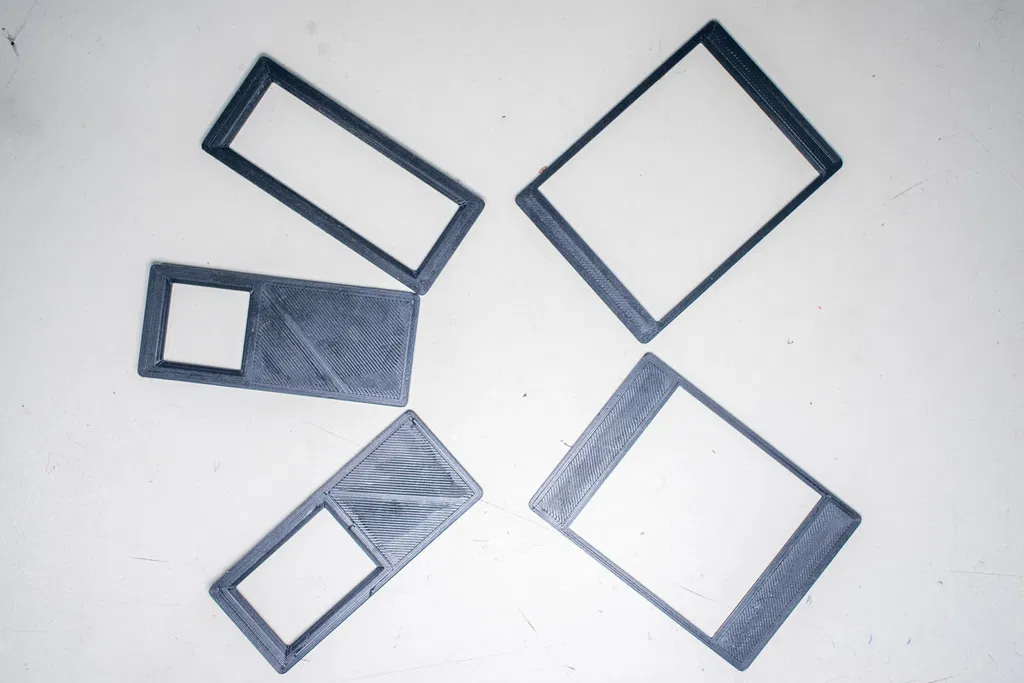

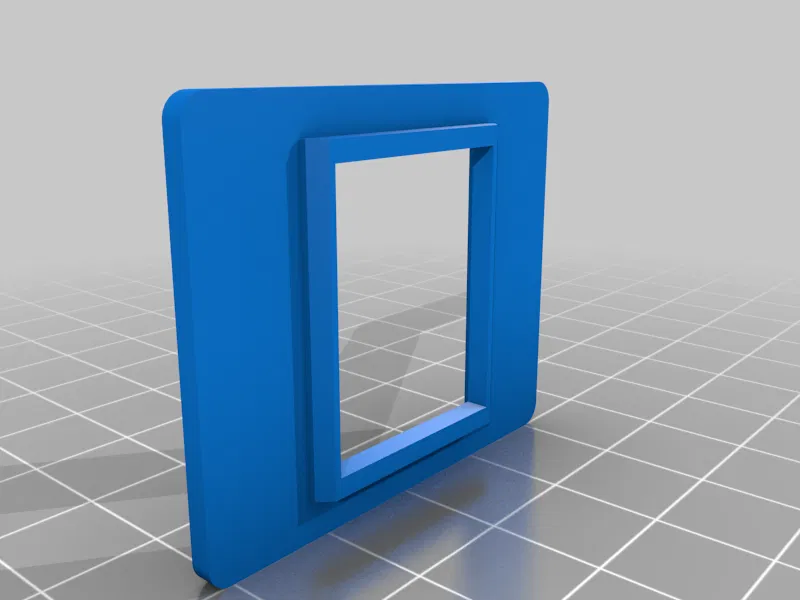

• Các mặt nạ cho tất cả các khổ phổ biến.

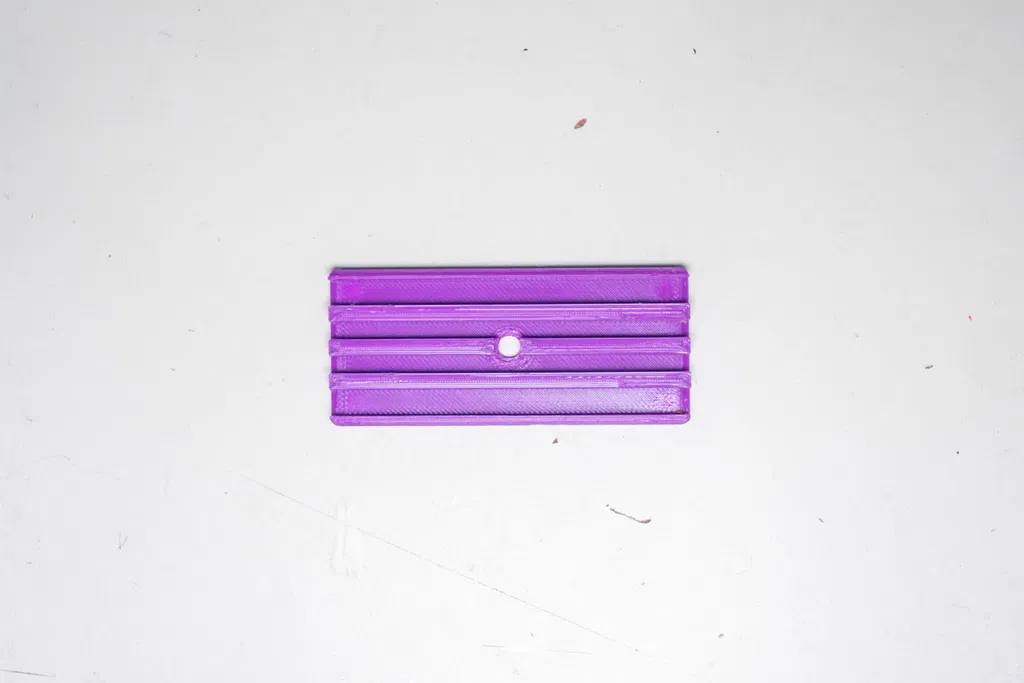

• Một khe bổ sung cho lớp khuếch tán trong trường hợp bạn gặp sự cố về kết cấu từ nguồn sáng của mình.

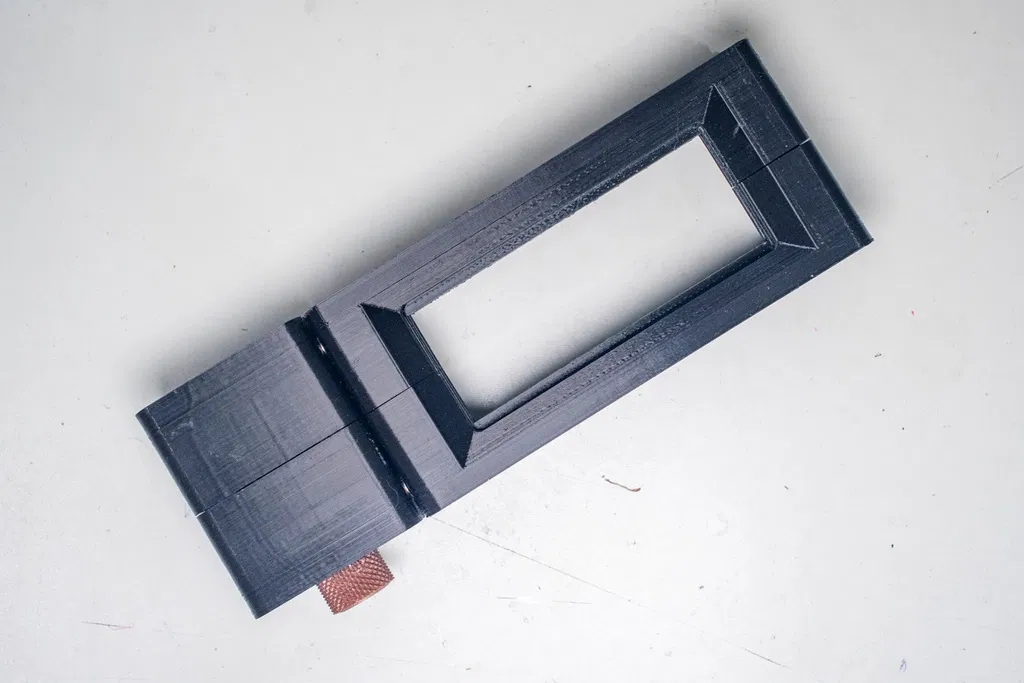

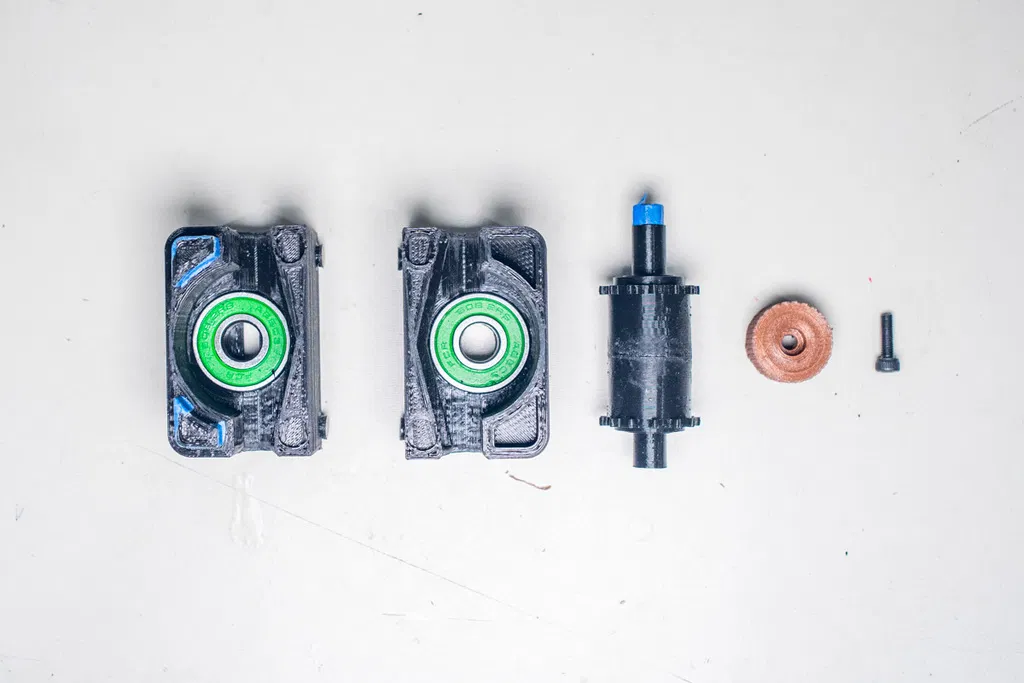

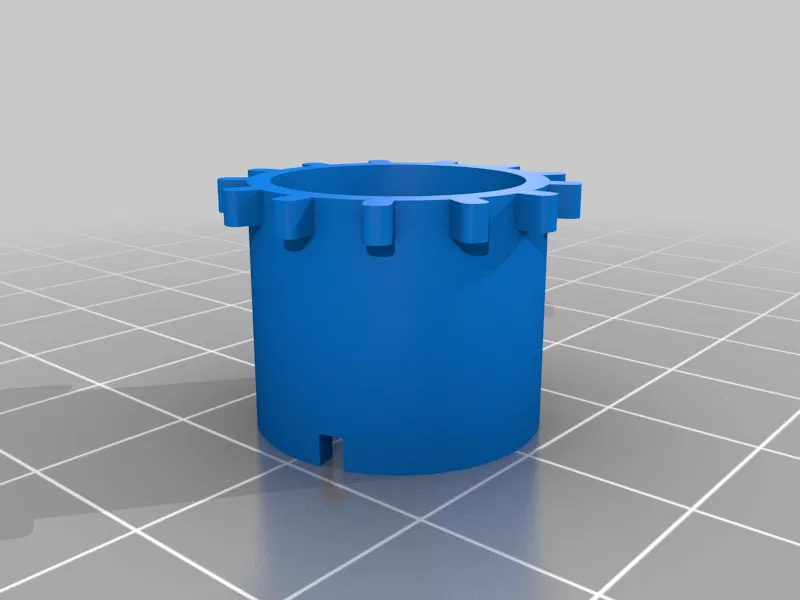

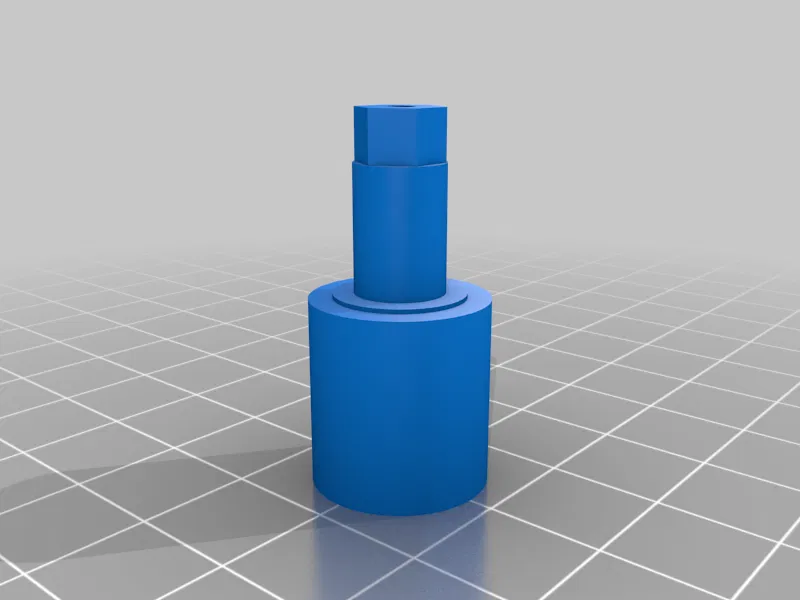

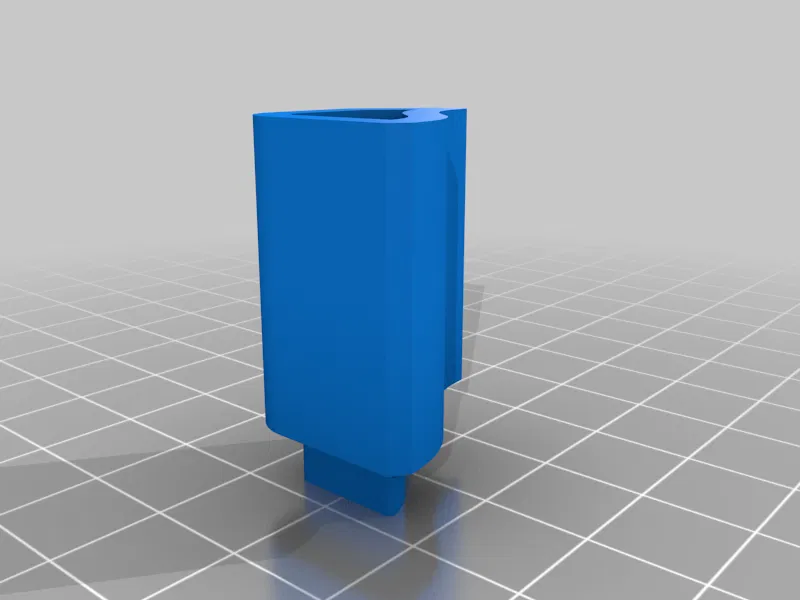

• Mô-đun nạp phim tùy chọn (chỉ 135).

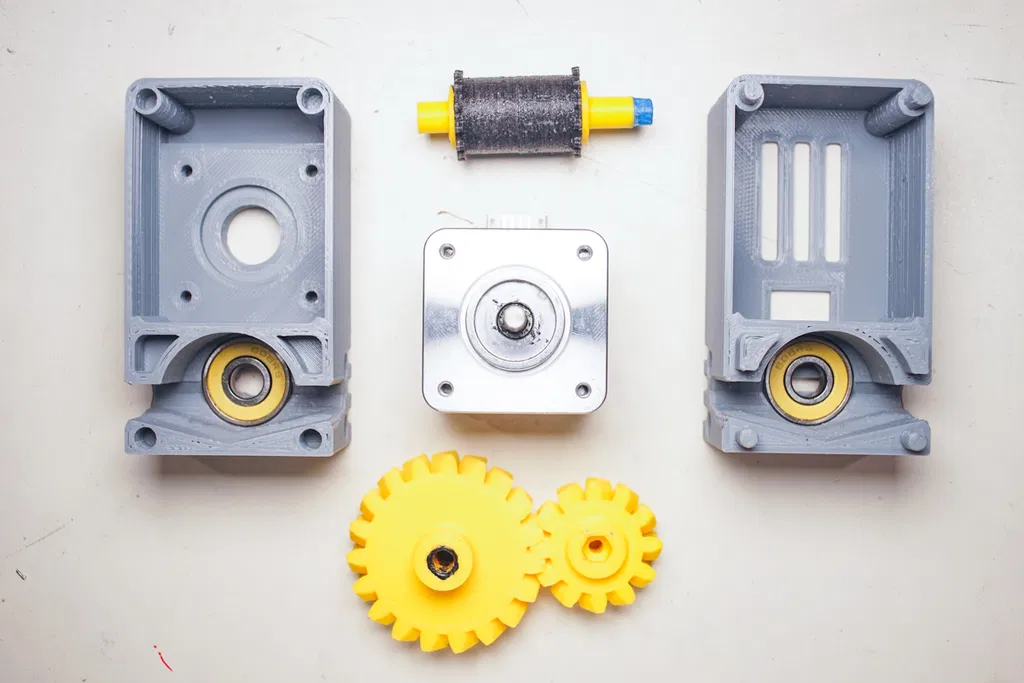

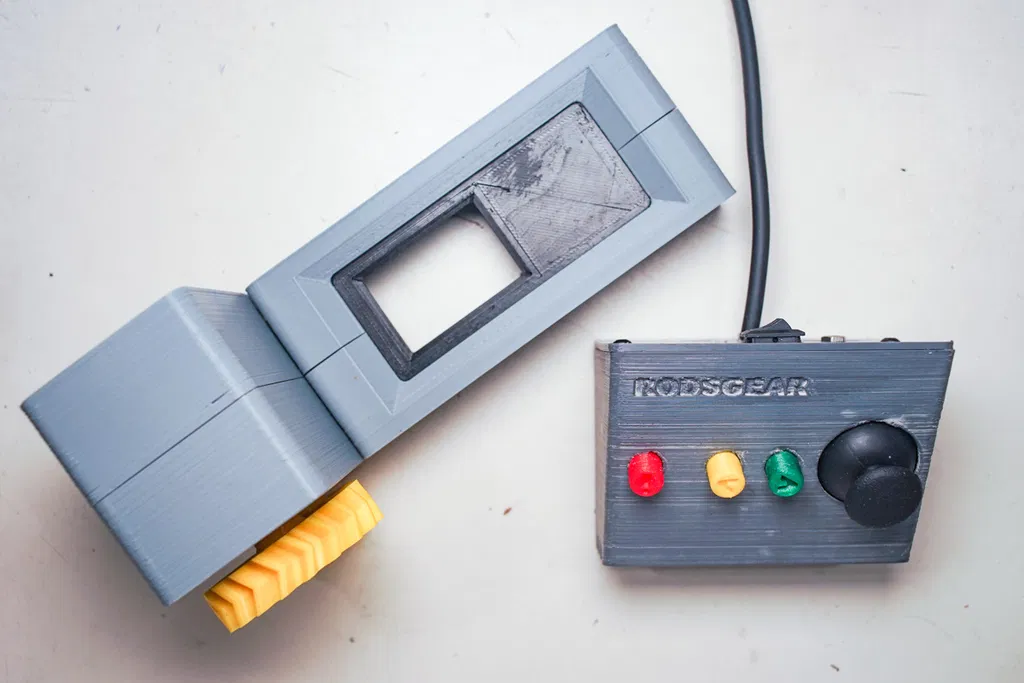

• Mô-đun nạp phim bằng động cơ tùy chọn (chỉ 135).

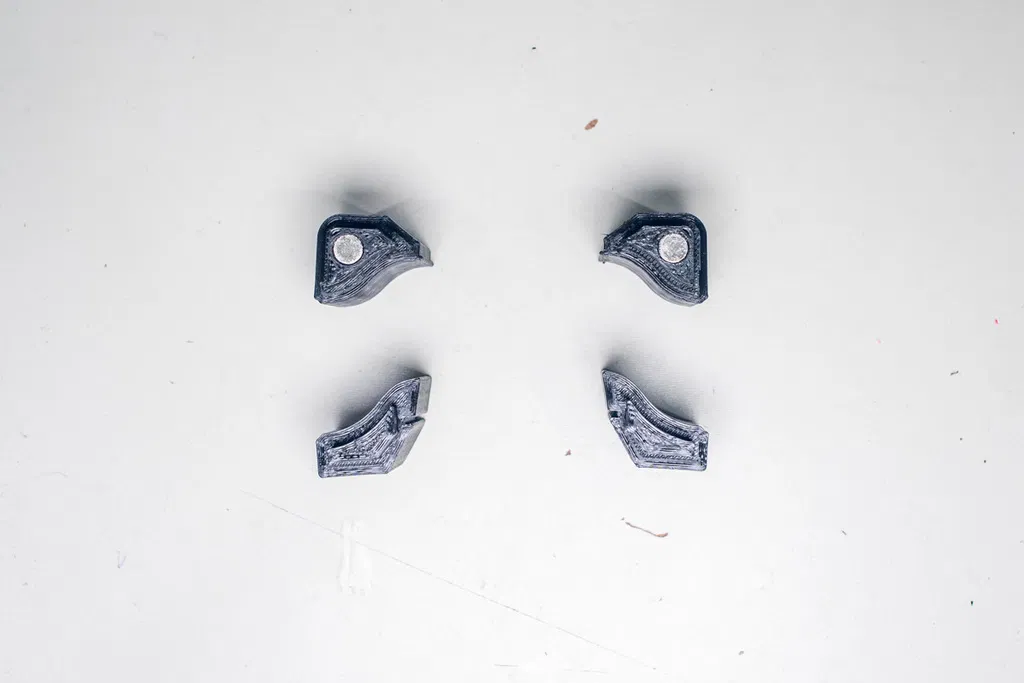

• Dễ dàng thay đổi cấu hình bằng nam châm Quan trọng! Công cụ này được thiết kế và tối ưu hóa với mục tiêu quét toàn bộ cuộn phim, bạn cũng có thể sử dụng cho các dải phim (khuyên dùng "Mini") nhưng loại giá đỡ này sẽ không bao giờ lý tưởng và bạn có thể gặp sự cố với các khung hình đầu tiên và cuối cùng vì chúng sẽ không thể chạm tới cả hai đầu.

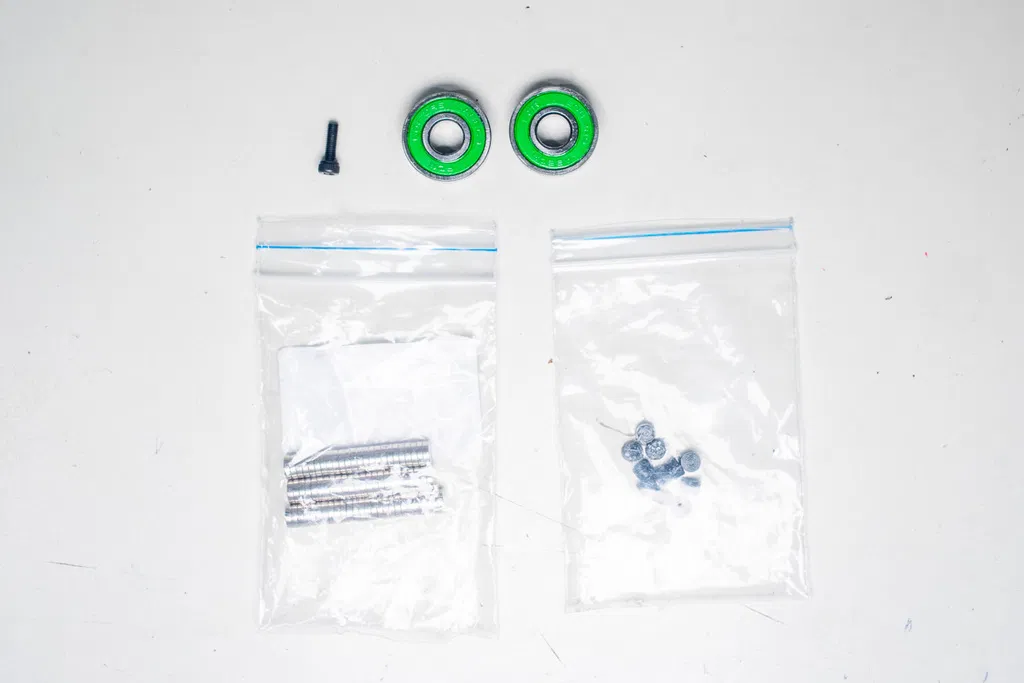

Bạn sẽ cần:

• 6 nam châm 1.5mm

• Vòng bi ván trượt

• Vít M3x10mm

• Keo siêu dính

• Sợi filament dẻo hoặc mua một số chân cao su nhỏ (5mm) (Đối với mô-đun động cơ, hãy xem danh sách bộ phận trên liên kết) Xem video này để biết cách hoạt động:

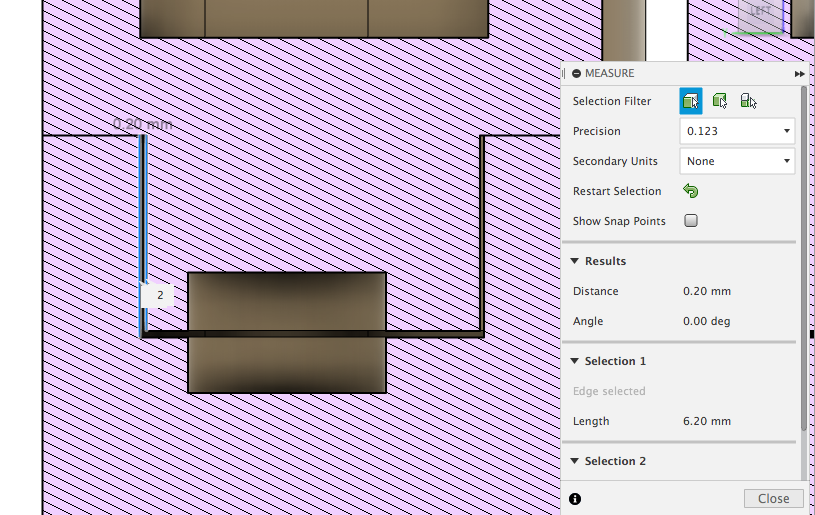

• Cập nhật ngày 01/11/2020 Giải quyết phản hồi từ một số người dùng sớm nói rằng có quá ít hoặc không có khoảng hở ở một số bộ phận dẫn đến không thể lắp ráp, tôi đã quay lại các tệp và xem xét tất cả. Dung sai tổng thể là 0.2mm và với một máy được hiệu chuẩn khá tốt thì điều này sẽ không còn là vấn đề nữa. Nếu bạn vẫn gặp sự cố ngay cả sau khi cạo nhẹ các khớp nối, tôi khuyên bạn nên thử nghiệm với cài đặt "Horizontal Expansion" (Mở rộng chiều ngang) trên Cura. Tôi chắc chắn có một tính năng tương tự cho các trình cắt lát khác, một cái gì đó như -0.1 (số âm) sẽ khắc phục được. Tôi không thể thêm bất kỳ điều gì nữa vào những con số này vì các bộ phận đã quá lỏng trên máy in của tôi và đây được cho là một công cụ chính xác.

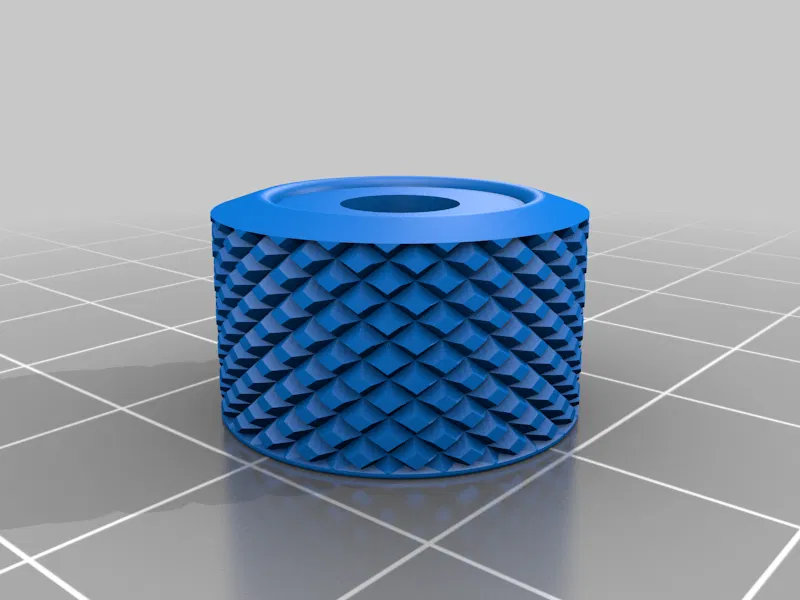

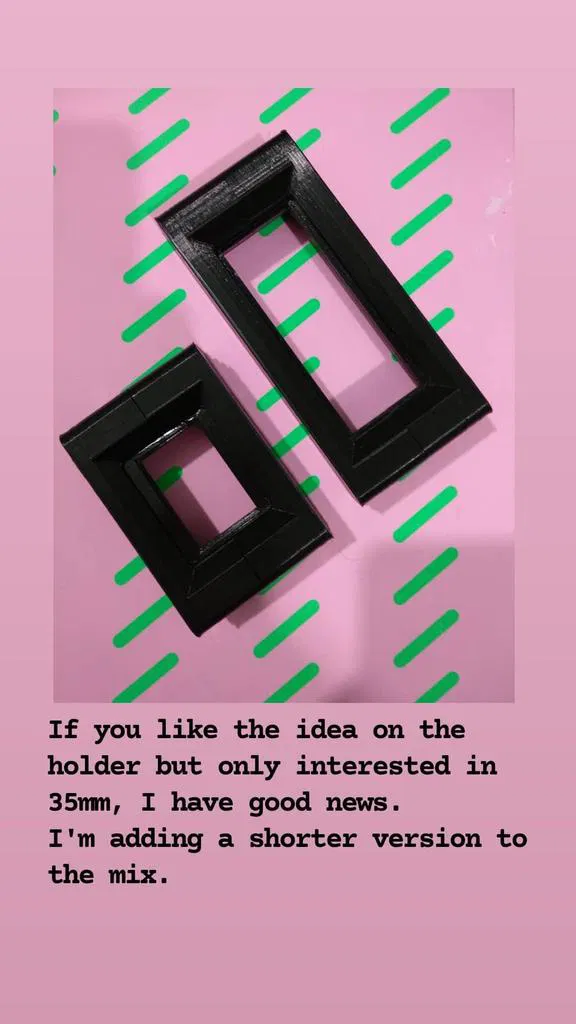

• Cập nhật ngày 07/11/2020 Đã thêm phiên bản ngắn hơn của các bộ phận chính cho những người quan tâm đến khổ 35mm. Bạn vẫn có thể làm khổ nửa Các tệp là những tệp có tên "Mini" Phiên bản này có thể in trong 4 giờ và vẫn hoạt động với mô-đun núm xoay.

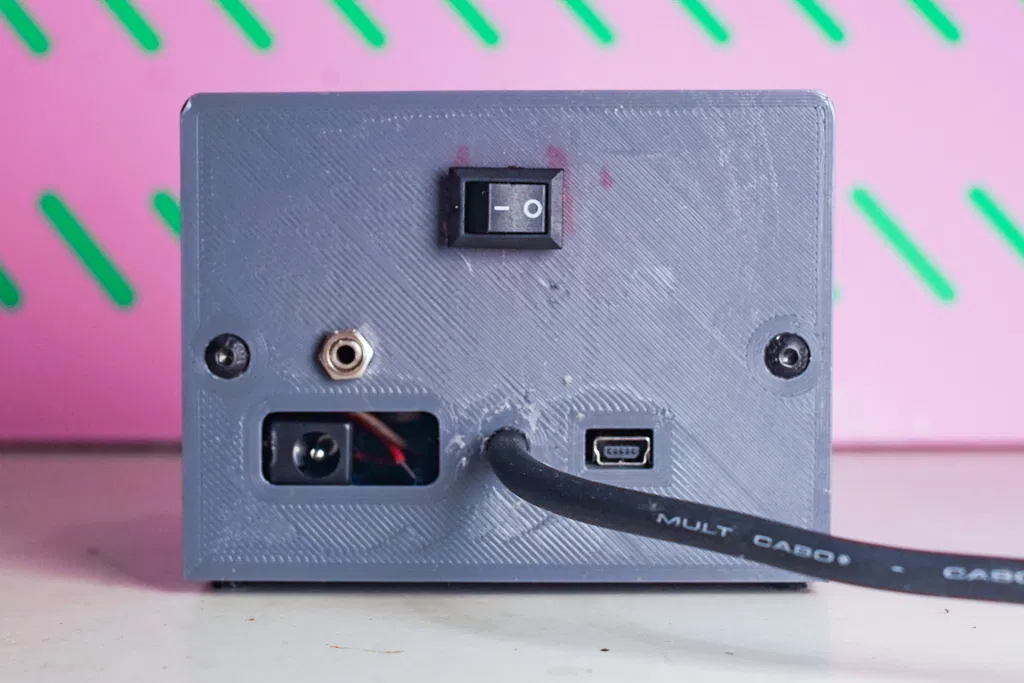

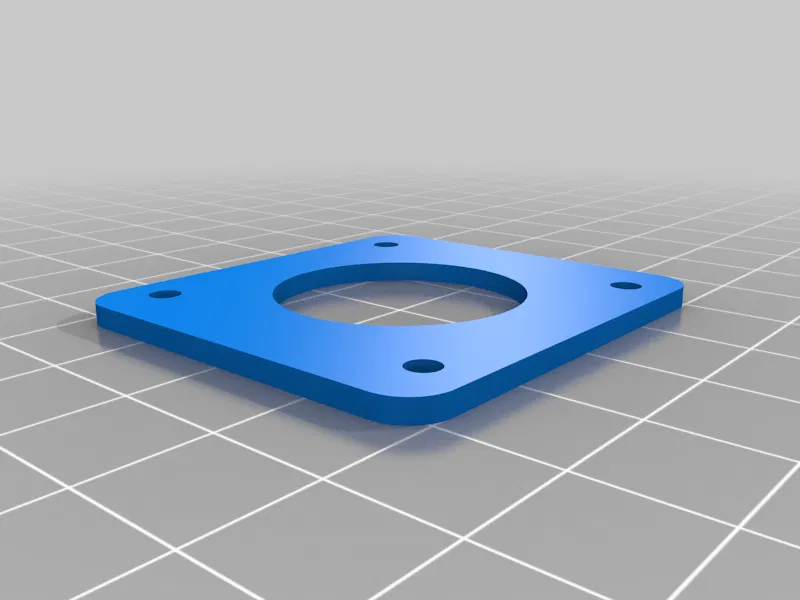

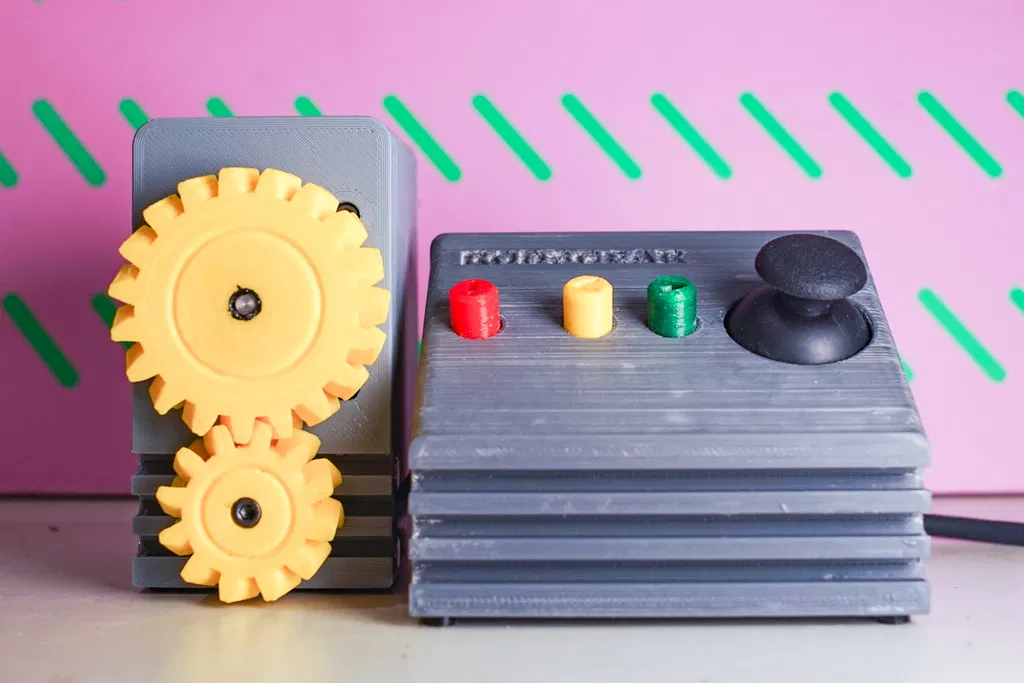

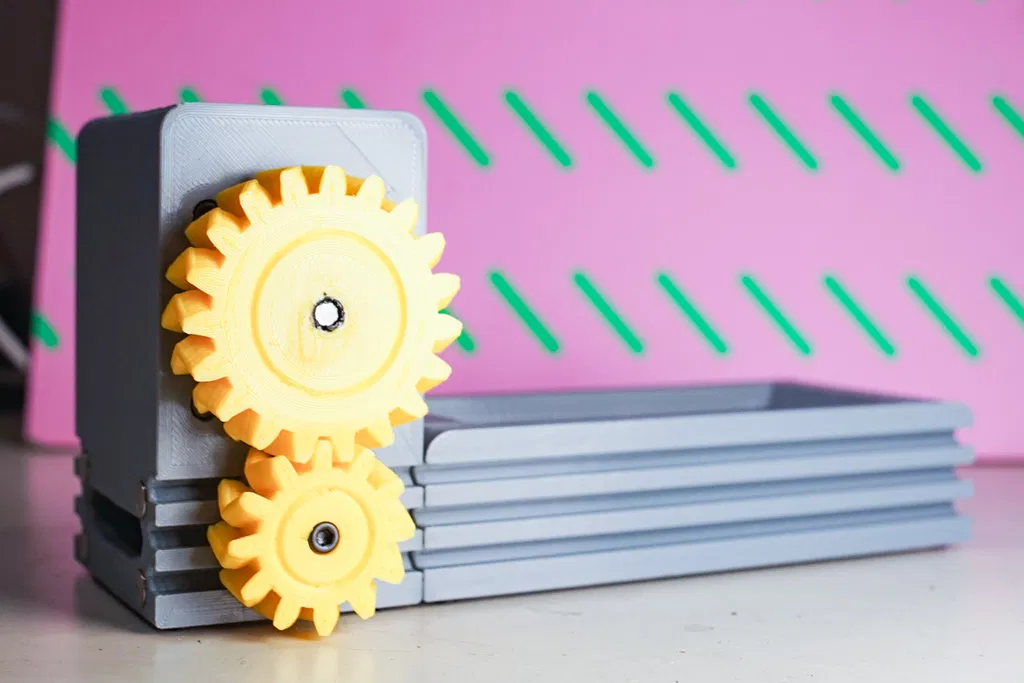

• Cập nhật ngày 18/11/2020 Đã phát hành mô-đun động cơ Tôi không có nhiều kiến thức về điện tử và Arduino nên tôi sẽ không thể hỗ trợ.

Chỉ cần xem bài đăng của Seckin (người tạo ra mô-đun động cơ ban đầu), tất cả thông tin đều có ở đó.

• https://www.duckafterduck.com/blog/make-yourself-an-automatic-35mm-scanner Đối với danh sách bộ phận Arduino Sketch và một số ảnh chụp mạch dây, hãy xem liên kết bên dưới.
• https://drive.google.com/drive/folders/1nMrXm9nCD6jsxX4C_oQ4nAMLyARmD3Yk?usp=sharing Nếu bạn muốn xem hoạt động, có một video nhanh.
• https://youtu.be/KpETHROQWGk Cập nhật ngày 24/12/2020 Sau rất nhiều tinh chỉnh, những thay đổi nhỏ và cả những bản in thực tế hoạt động tốt, tôi coi đây là hoàn chỉnh và vì lý do này, tôi cũng cung cấp các tệp STEP để bạn có thể thoải mái sửa đổi theo ý muốn.

Nếu bạn thấy công cụ này hữu ích, hãy cân nhắc quyên góp, bất kỳ số tiền nào cũng được đánh giá cao và sẽ được chi cho phim và các thứ khác liên quan đến nhiếp ảnh analog. Paypal [email protected] https://www.paypal.com/donate/?cmd=\_donations&business=BP8YS4BFBT8F6

Cài đặt in

Thương hiệu máy in:

TEVO

Máy in:

Tarantula

Rafts:

Không

Hỗ trợ:

Có

Độ phân giải:

0.2

Infill:

15-25%

Filament: Bất kỳ PLA đen nào Ghi chú:

• Các bộ phận có tên SN cần hỗ trợ từ mặt bàn in.

• Sử dụng filament dẻo cho chân đế

• Để đạt được kết quả cuối cùng tốt và chức năng, bạn sẽ cần một máy được hiệu chuẩn tốt về độ chính xác kích thước và cũng có thể cần cạo và chà nhám.

• Tuyên bố miễn trừ trách nhiệm: (Đặc biệt nếu bạn đang sử dụng dịch vụ máy in của bên thứ ba) Thiết kế được tạo ra với khoảng hở chặt chẽ và tôi thêm dung sai 0.2mm vào các bộ phận nên khớp với nhau. TÔI KHÔNG chịu trách nhiệm cho bất kỳ bộ phận nào bị trục trặc vì như đã thể hiện trong ảnh và video, tất cả đều hoạt động tốt với tôi.

Sau khi in

Tôi khuyên bạn nên chà nhám bằng giấy nhám mịn ở lối vào và lối ra của phim để không có nguy cơ bất kỳ vật sắc nhọn nào làm trầy xước phim của bạn.
