Nâng cấp Eibos Cyclopes (Phần Mở Rộng)

Tao không thích cái phần trung tâm rườm rà của máy sấy filament Eibos Cyclopes nguyên bản vì nó cản đường khi sử dụng các cuộn dây có chiều rộng không đều. Thật không may, trong các bản sửa lỗi có sẵn, mọi người vẫn giữ nguyên phần trung tâm. Bản sửa lỗi của tao loại bỏ phần trung tâm này và chỉ cần bốn vòng bi thay vì tám cái.

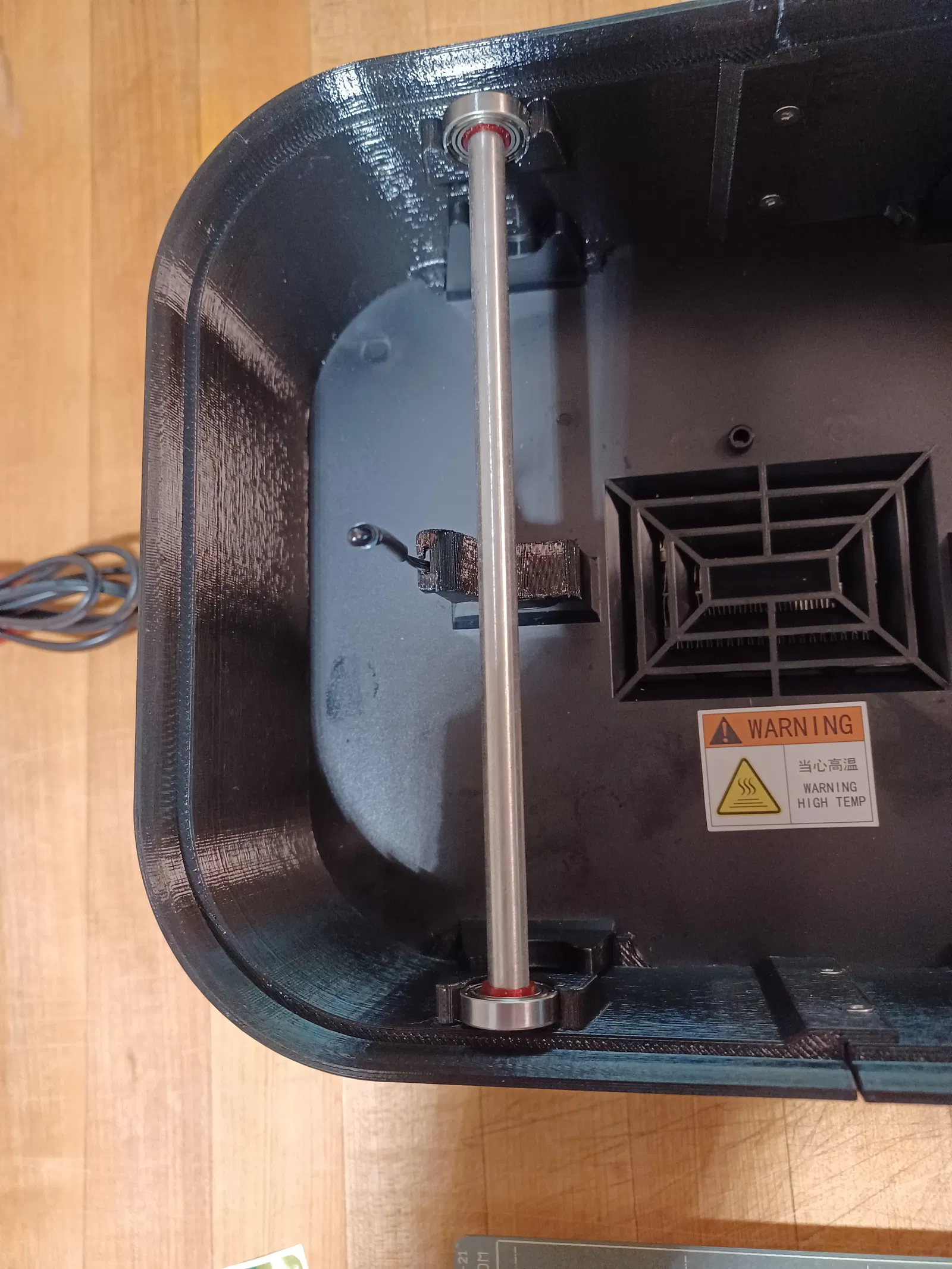

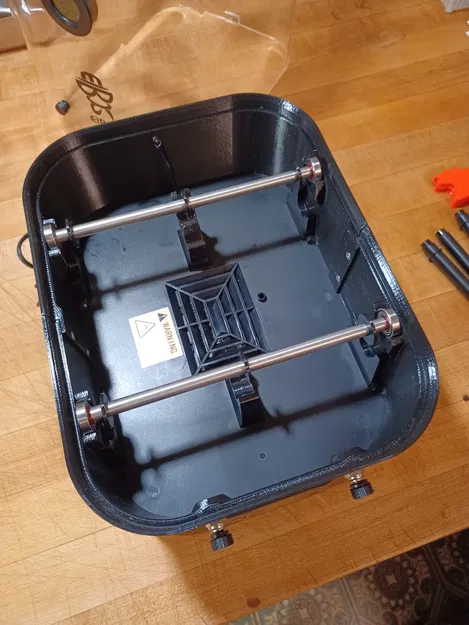

Tao đã bỏ phần đỡ trung tâm, bỏ các con lăn nhựa, bỏ bốn vòng bi, và sử dụng hai thanh thép không gỉ đường kính 10mm dài 186mm. Tôi đã đính kèm các vòng đệm có thể in được để trượt lên các thanh làm vách ngăn giữa các cuộn dây filament.

Bản sửa lỗi này dựa trên việc sử dụng Extension hai mảnh tuyệt vời của Pete R. (/3d-model/116004-eibos-cyclopes-tuong-mo-rong-va-cac-chat-riser-mang), mặc dù tao đã lấy các lỗ cắm PTFE từ phiên bản của Frittenpit (/3d-model/116005-eibos-cyclopes-tuong-nang-va-de-vong-bi-1-manh-co-ren-cho-dau-noi-bowden). Bạn có thể chỉ cần sử dụng phiên bản một mảnh của Frittenpit nếu bạn có bàn in đủ lớn. Nếu không, hãy sử dụng phiên bản của tao, nó kết hợp cả hai.

Tao đã thêm các lỗ để nối hai nửa phần mở rộng bằng ốc vít đầu chìm 3mm.

Đối với nắp, tao đính kèm các mô hình cho tay cầm một ngón, nút bịt lỗ filament và nút bịt lỗ thông hơi. (Hãy nhớ bỏ các nút bịt ra khi sấy khô filament nếu không bạn sẽ làm ẩm bị kẹt bên trong nắp.)

Cuối cùng, tao đính kèm giá đỡ đầu dò nhiệt độ vừa vặn vào bộ phận đỡ trung tâm phía sau. Cái này chỉ đơn giản là giúp giữ dây đứng thẳng. (Bạn có thể thấy nó mờ mờ ở ảnh cuối cùng.)

Tao đã in tất cả các bộ phận bằng PETg, có vẻ hoạt động tốt. Tao đã sửa đổi độ rộng đùn thành 0.65mm (tao đã sử dụng PrusaSlicer) để tiết kiệm rất nhiều thời gian.

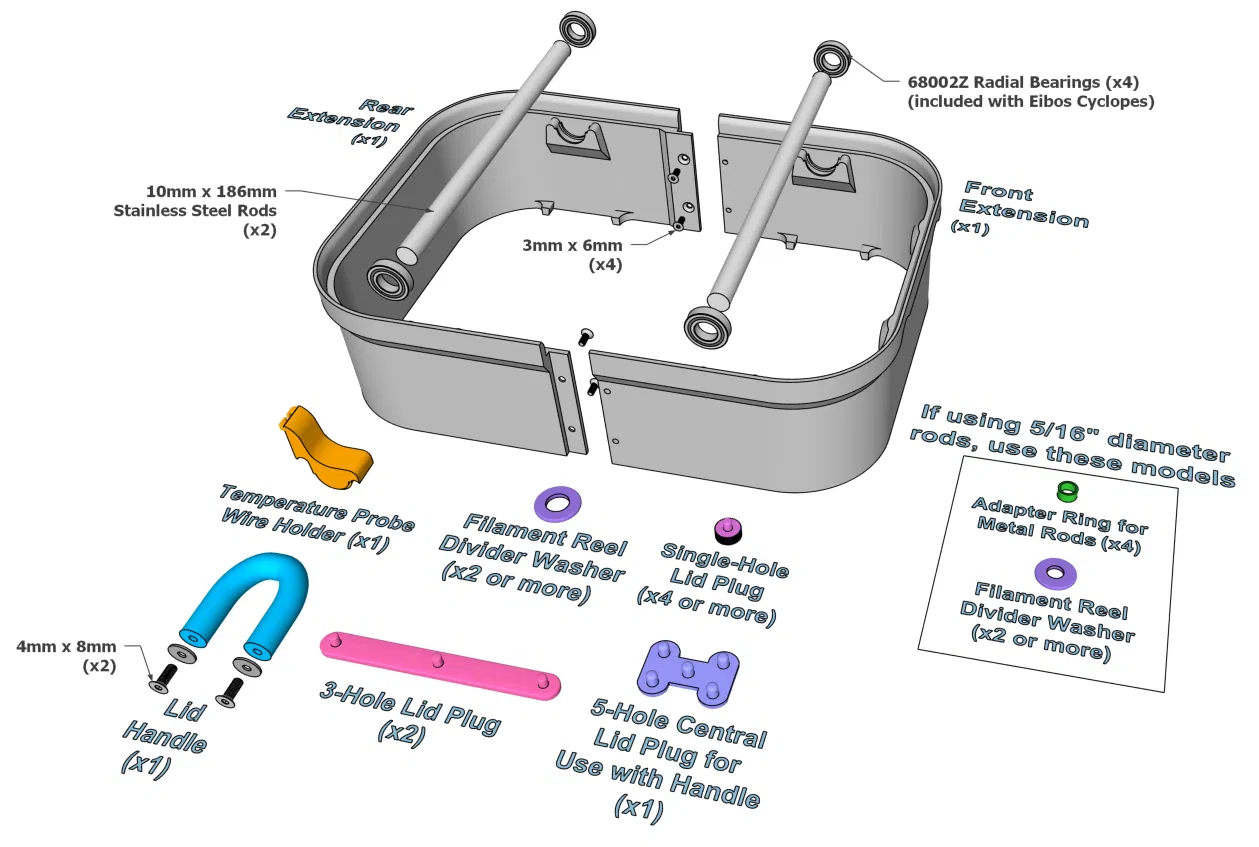

Bạn sẽ cần các phần cứng sau:

4 ốc vít đầu chìm 3mm x 6mm (để nối phần mở rộng) 2 ốc vít đầu vòm 4mm x 8mm (cho tay cầm nắp) 2 vòng đệm kim loại (cho tay cầm nắp) 2 thanh thép không gỉ đường kính 10mm dài 186mm (hoặc thanh đường kính 5/16", xem ghi chú bên dưới)

• Ở Mỹ, việc tìm kiếm các thanh thép không gỉ 5/16" dễ dàng hơn. Nếu bạn sử dụng chúng và có thể in bằng sợi filament dẻo như TPU hoặc TPE, hãy in bốn vòng điều hợp từ mô hình tao đã đính kèm. Lưu ý rằng ảnh của tao cho thấy việc sử dụng thanh 5/16".
