MOD Thanh Trục Z 10mm cho Prusa mk3s

Remix từ Các bộ phận có thể in được cho MK4/MK3.9 Tác giả F3D Team

Tác giả junk_tools_1635564

Lượt tải
92
Lượt thích
16
Lượt coi
1.048

File 10 3,9 MB

  • MK3S_10mmRod_Z_top_1765827838.stlSTL · 180,9 KB
  • MK3S_10mmRod_Z_bottom_1765827839.stlSTL · 391,9 KB
  • MK3S_10mmRod_X_end_motor_1765827839.stlSTL · 457,5 KB
  • MK3S_10mmRod_X_end_idler_1765827840.stlSTL · 386 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#119140
Danh mục
Máy In 3D
Ngày đăng

Mô tả

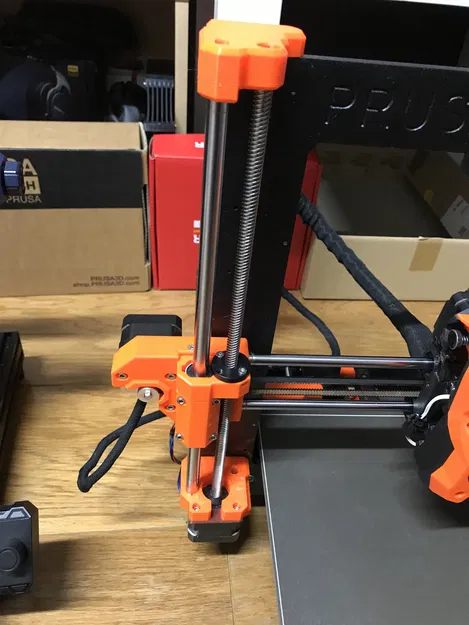

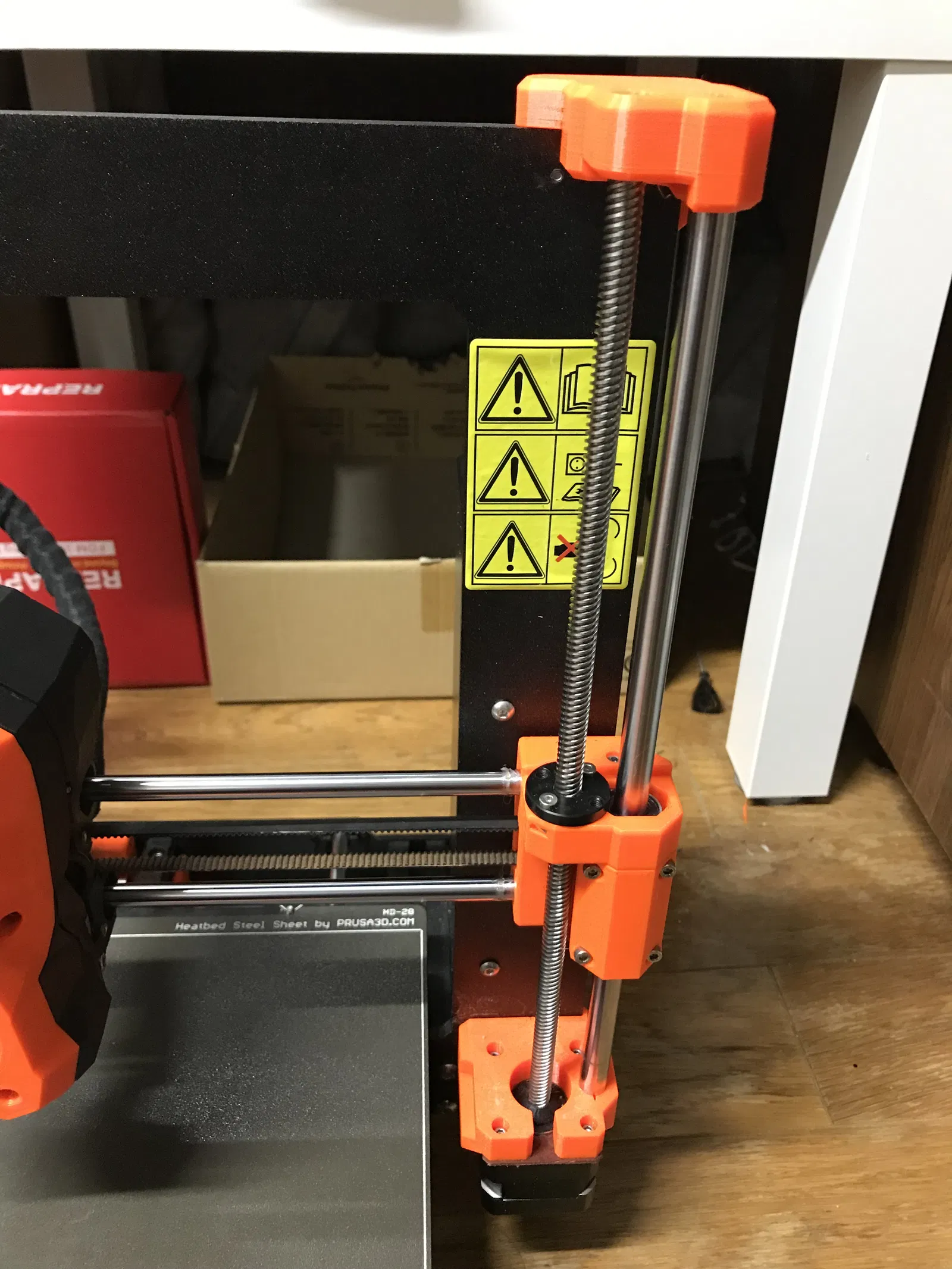

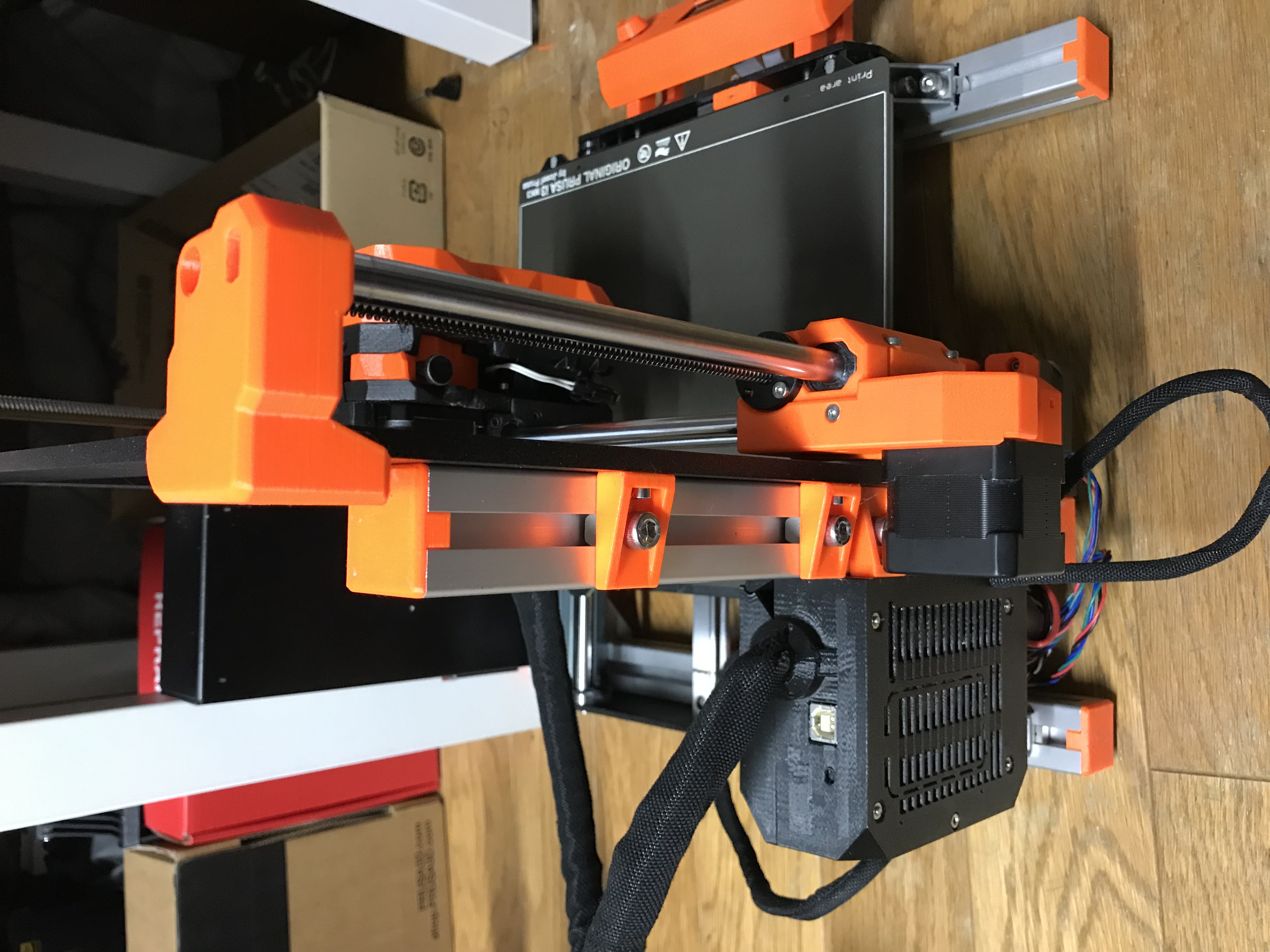

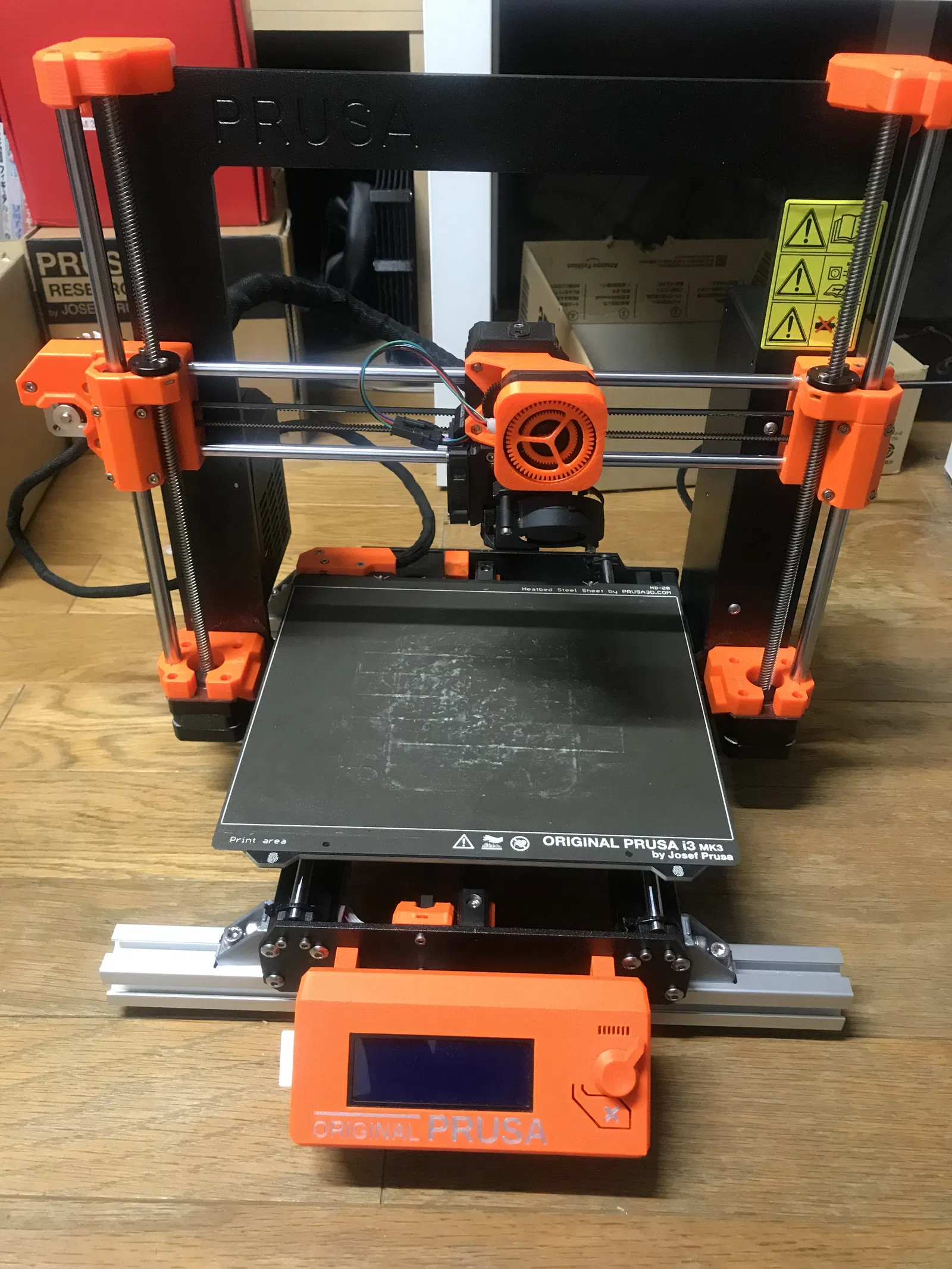

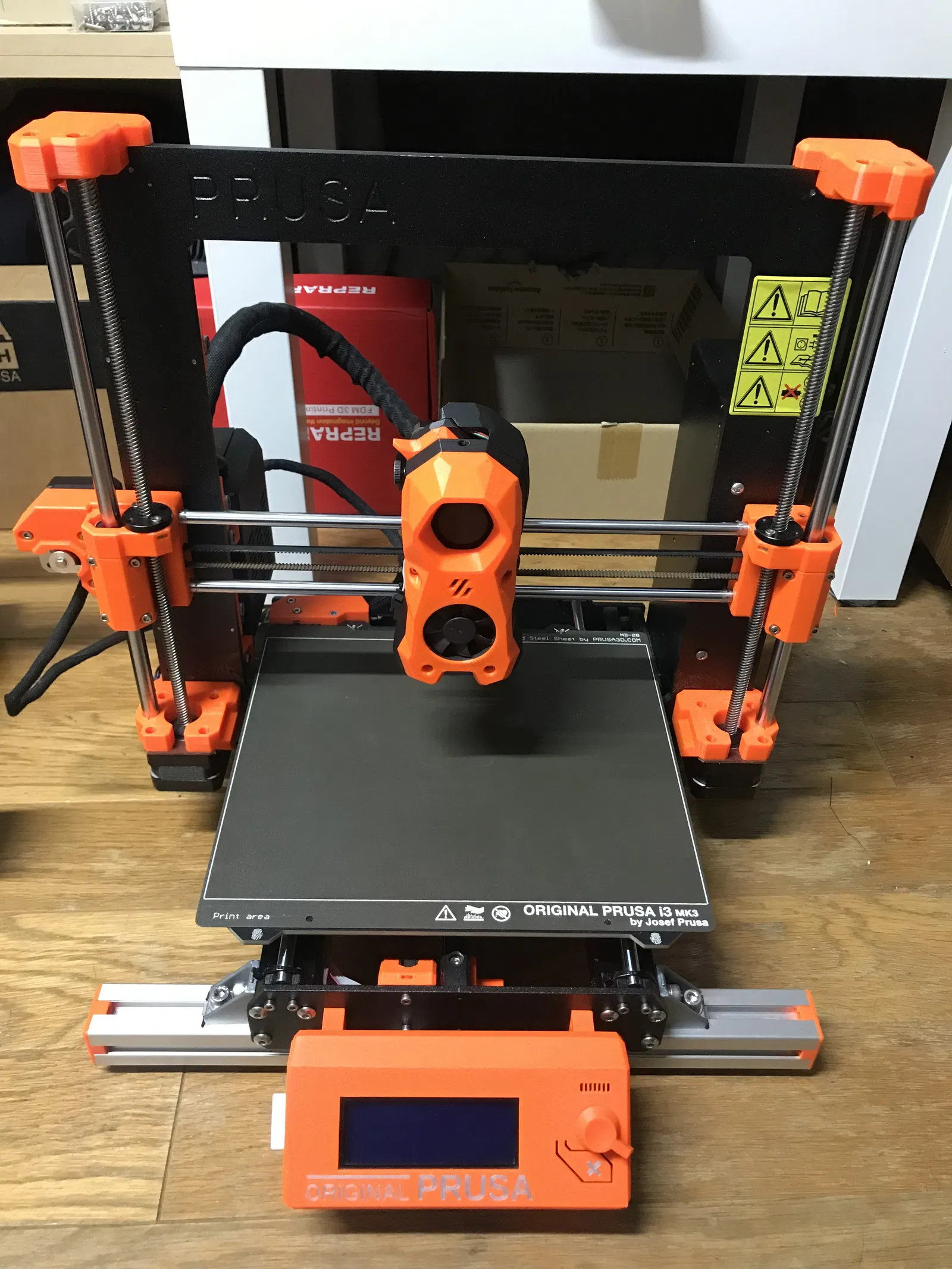

MOD để làm trục Z của Prusa mk3s lên 10mm

Sử dụng bộ phận carriage của mk3s

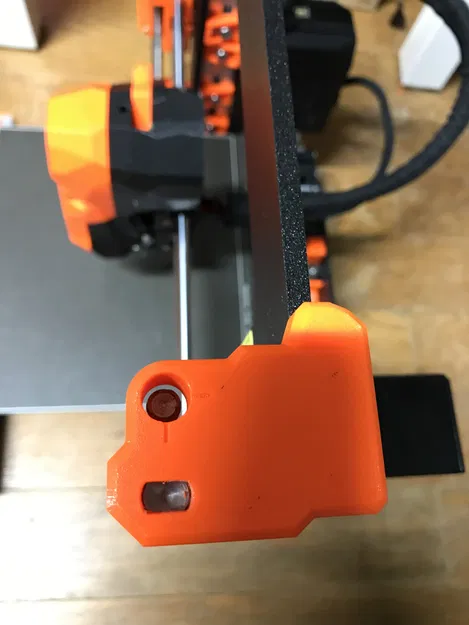

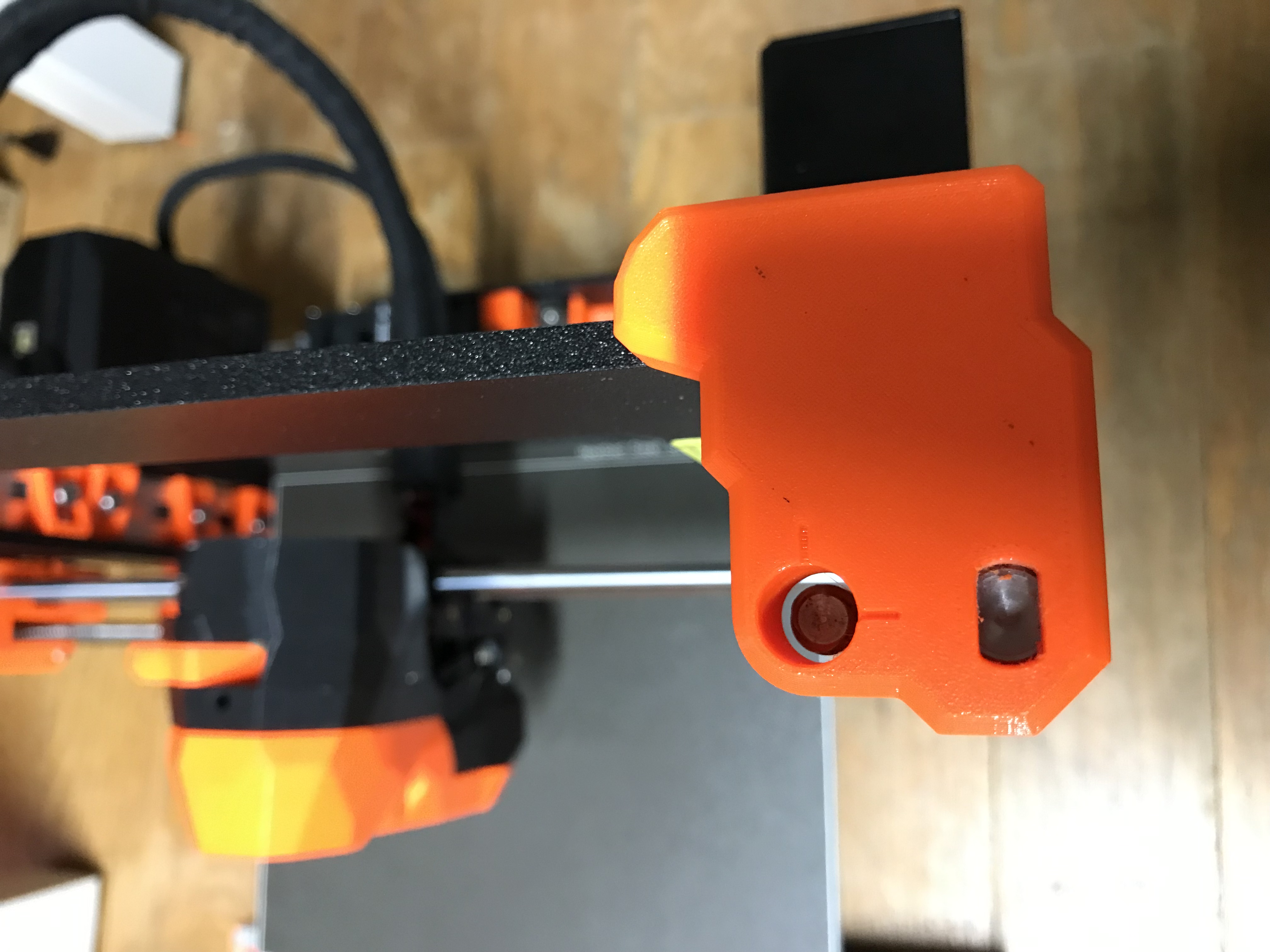

Vị trí gắn của bộ phận dưới và trên nằm ngoài bộ phận mk3s 1mm và trong bộ phận mk4 6mm

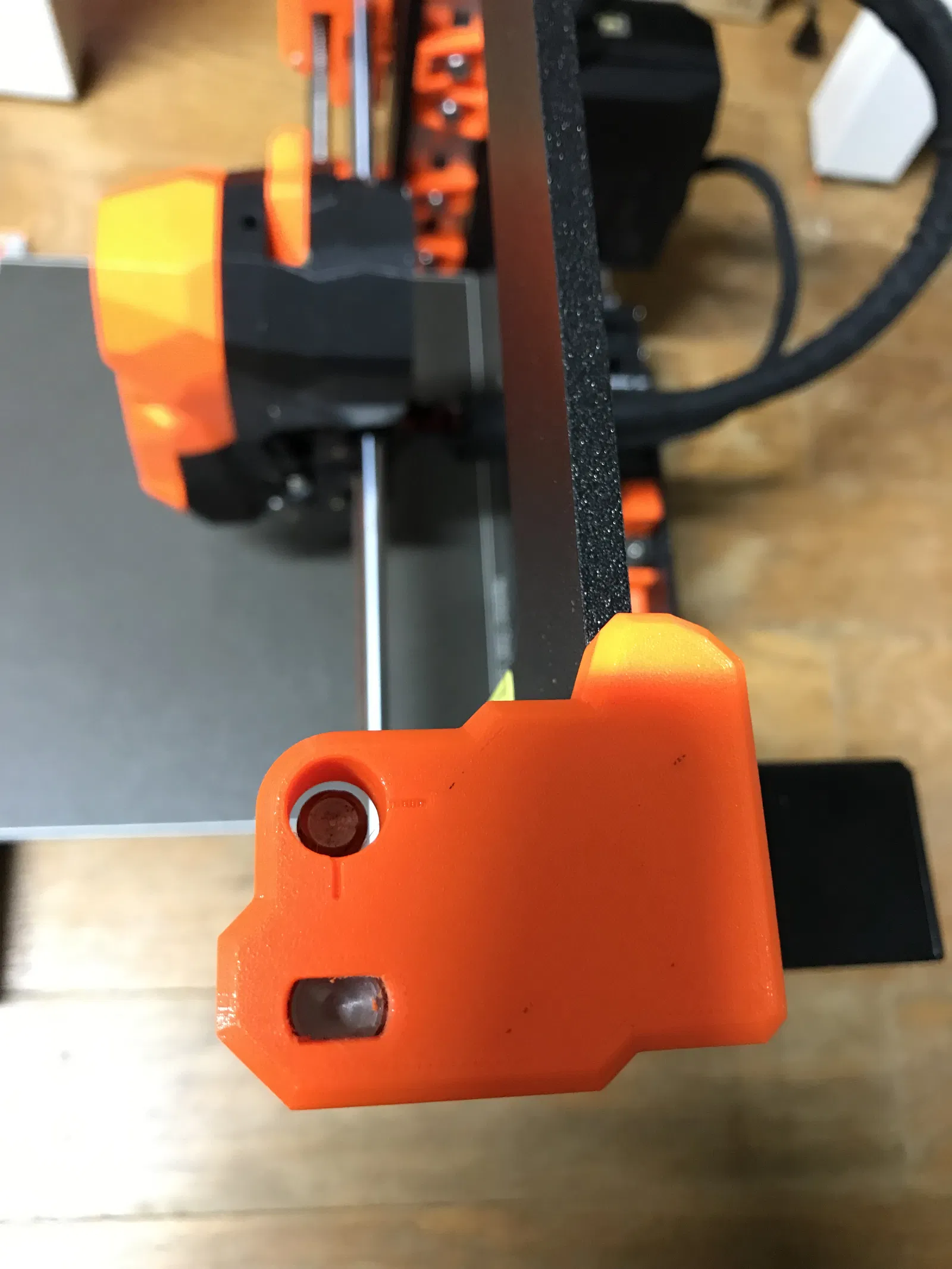

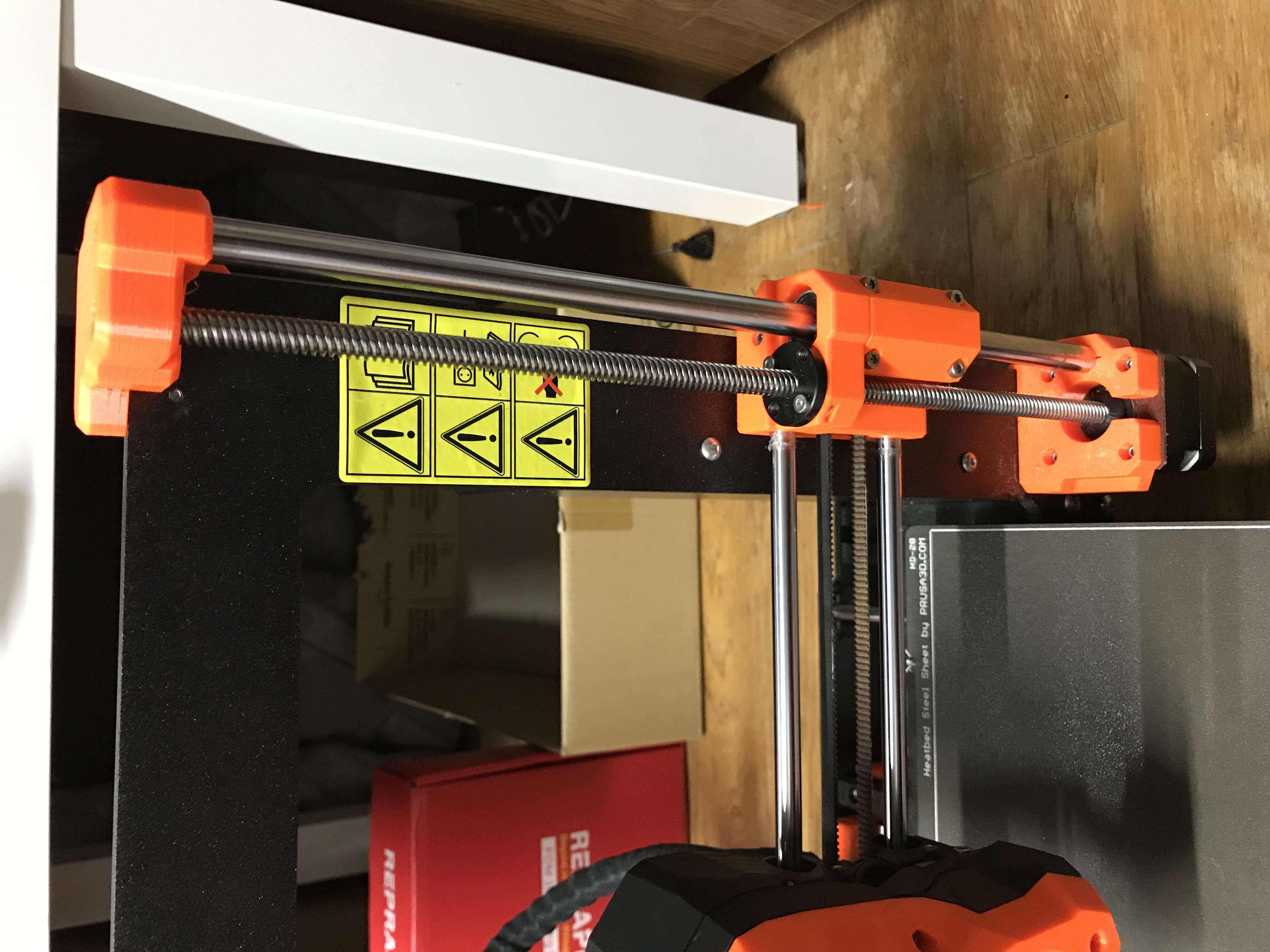

Ngoài ra, vì x_end cao hơn 4mm, nên bộ phận trên được lắp từ phía sau để cao hơn 4mm.

Lưu ý

Có thể cần phải cắt gọt một chút

Bạn có thể cần tự sửa đổi MOD này.

Các bộ phận cần thiết để lắp ráp:

  • x2 Thanh trơn 10 x325mm cho trục Z
  • x2 Vòng bi tuyến tính LM10LUU cho trục Z
  • Các loại ốc vít khác nhau được sử dụng trong mk3s và mk4, v.v.

Ghi chú:
