Little Cube Guy - Robot Lập Phương Biến Hình

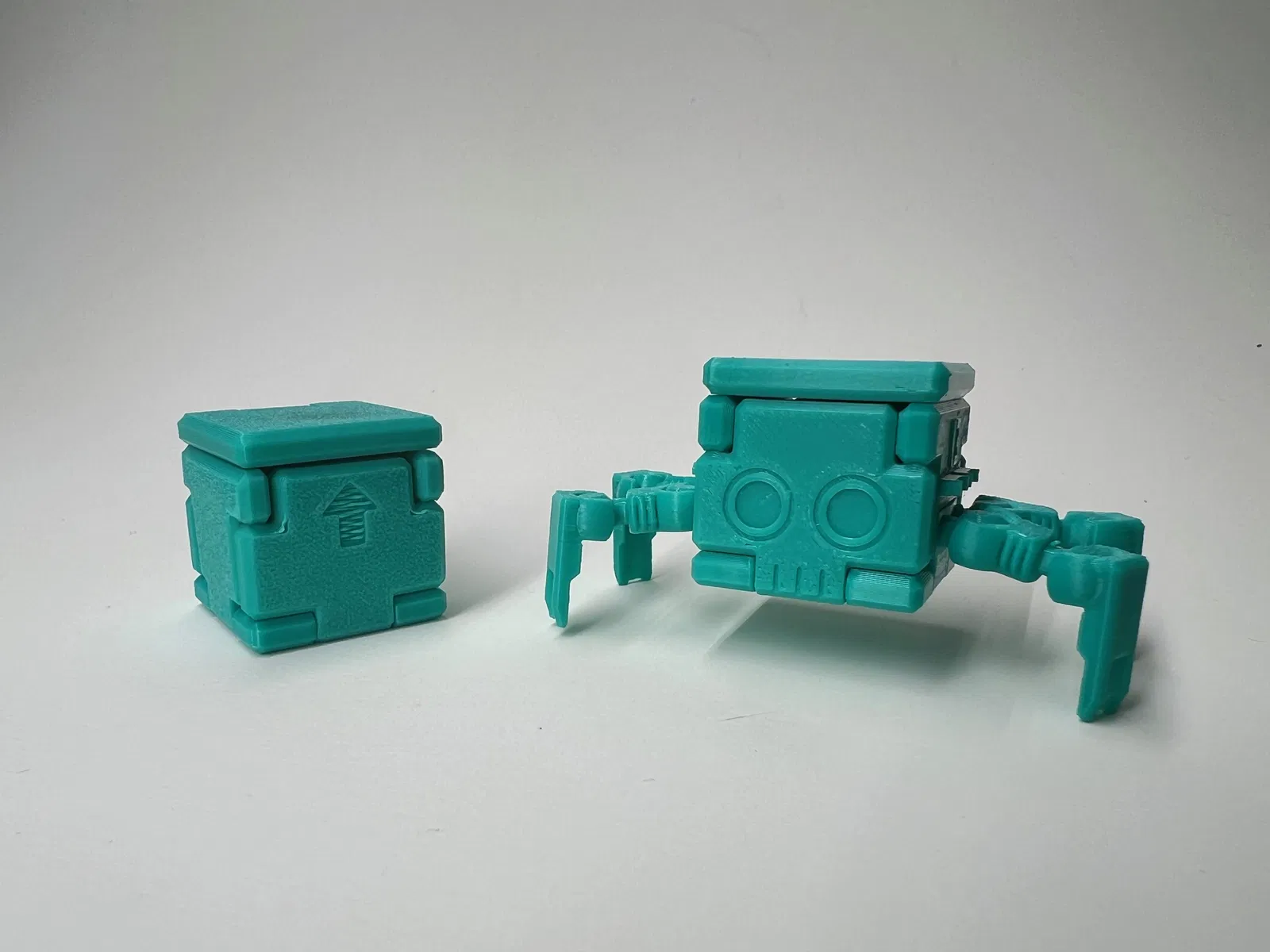

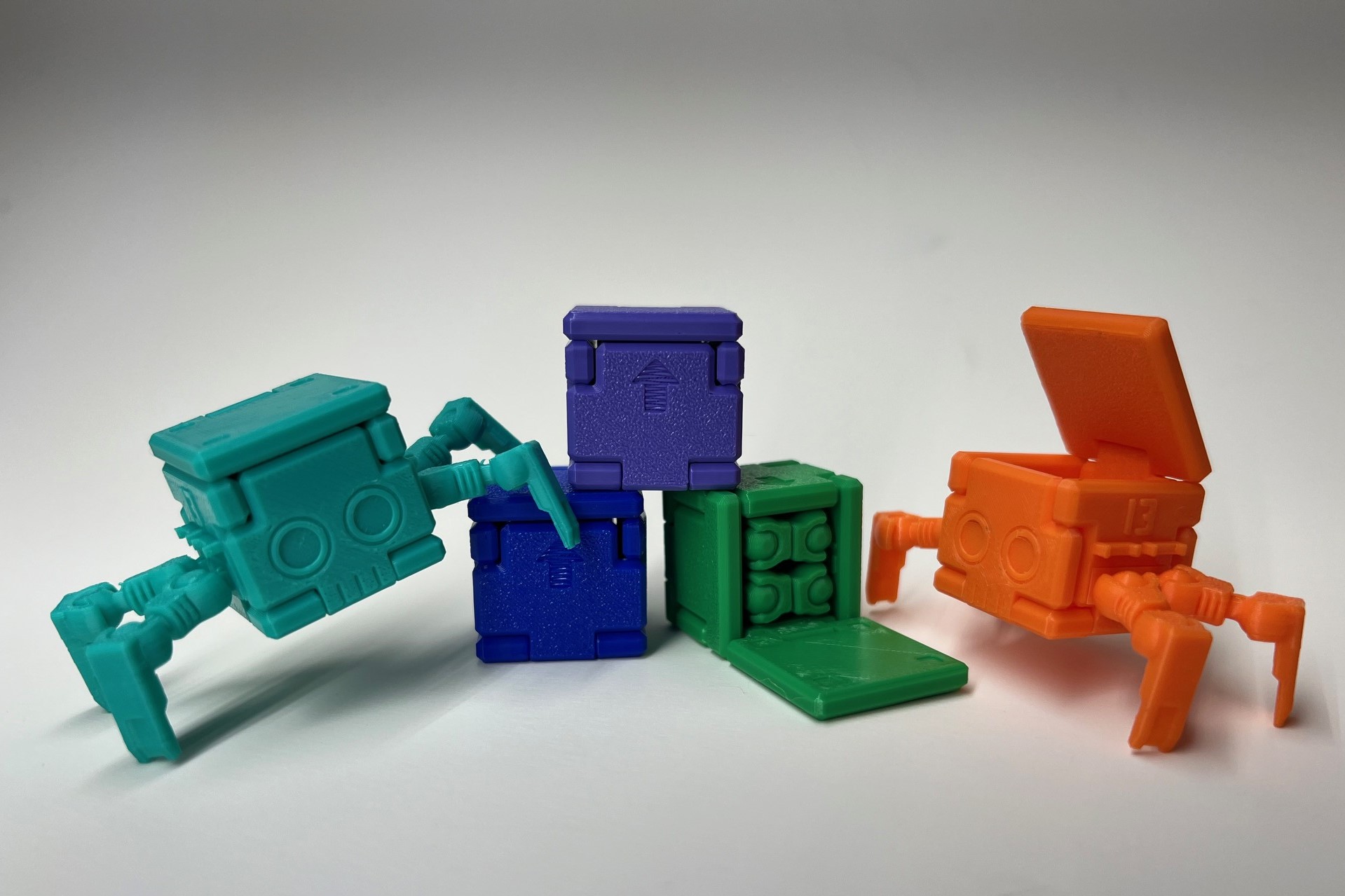

Làm cái gì đó nhanh thôi, tại tui phải làm cái mô hình cho cuộc thi figure khớp nối chứ bộ! Mô hình snap-fit này bắt đầu là một khối lập phương một inch và lộn ngược ra để lộ ra một robot dễ thương, giống nhện.

Hướng dẫn

Tệp 3MF có tất cả các bộ phận được xếp sẵn trong một tệp, hoặc bạn có thể in từng bộ phận riêng lẻ nếu muốn. Bạn sẽ cần một thân khối lập phương, hai khớp gốc và bốn bộ phận chân và bốn bộ phận bàn chân. Các bộ phận được thiết kế để in mà không cần hỗ trợ, nhưng mép (brim) có thể giúp bám dính trên các bộ phận nhỏ.

Cài đặt in được đề xuất

Vật liệu PETG, ABS, hoặc ASA cho kết quả tốt nhất

PLA cũng được, nhưng các khớp bi sẽ bị lỏng theo thời gian.

Chiều cao lớp 0.15mm (lớp đầu tiên 0.2mm)

Ruột (Infill) 10-20% rectilinear

Tốc độ lớp đầu tiên CHẬM - 25% tốc độ mặc định (ít nhất đối với các bộ phận nhỏ)

Cấu trúc hỗ trợ (Supports) Không có

Mép (Brim) Khi cần - chỉ các bộ phận nhỏ

Mép có thể cản trở các bản lề in cùng lúc của thân khối lập phương.

Cài đặt bổ sung ✅ In các đường viền ngoài trước

Sau khi in xong các bộ phận, hãy lắp ráp chúng như trong video bên dưới. Tất cả các bộ phận nên khớp với nhau mà không cần keo. Video này cũng chỉ cách gấp Little Cube Guy vào dạng khối lập phương, sau đó biến đổi nó thành dạng nhện.

Thiết kế này hiện đang được cấp phép theo giấy phép CC BY 4.0. Điều này có nghĩa là bạn có thể chia sẻ các tệp này theo bất kỳ cách nào bạn muốn, bao gồm cả việc bán bản in, miễn là bạn ghi công đúng cách. Bạn có thể ghi công đúng cách bằng cách đưa thông báo này vào trang sản phẩm của bạn:

Little Cube Guy © 2023 bởi Lucky 13 Toys được cấp phép theo CC BY 4.0

Vui lòng giúp tui xây dựng danh tiếng của mình với tư cách là một người sáng tạo bằng cách gọi thiết kế này bằng tên gốc của nó. Đừng nhận tác phẩm của tui làm sản phẩm của riêng bạn.

Nếu mô hình miễn phí này mang lại cho bạn niềm vui (hoặc lợi nhuận), hãy cân nhắc quyên góp: PayPal | Stripe | Buy Me a Coffee
