Giá đỡ đai ốc trục Z co giãn

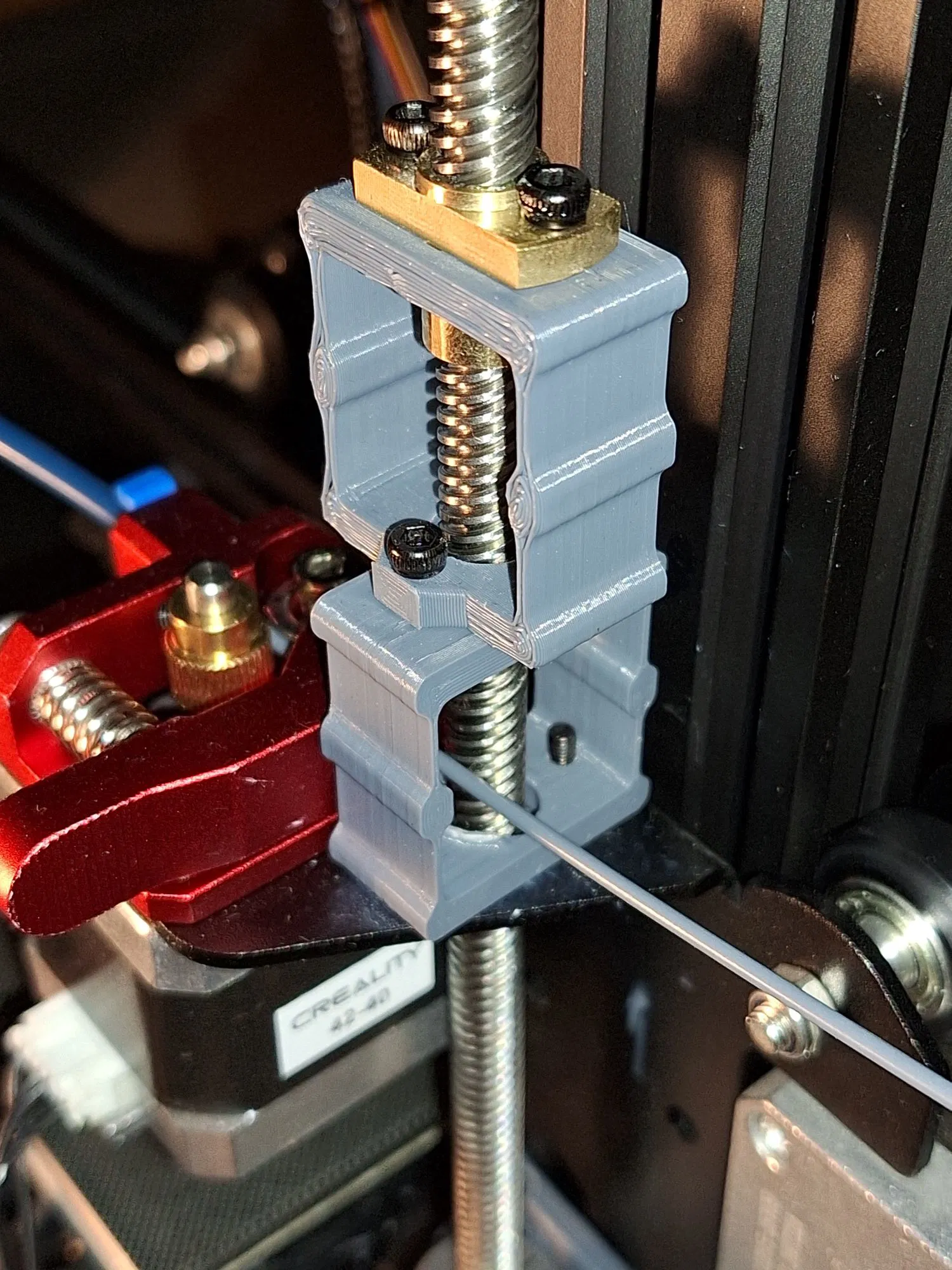

Phiên bản của tôi về giá đỡ Z-axis dạng co giãn. Tôi dùng nó với khối đỡ trục vít phía trên. Nó cứng vững theo phương Z, nhưng co giãn vài milimét theo phương X và Y, đủ để bù trừ cho trục Z bị lắc lư.

Một nhược điểm lớn là bạn bị mất chiều cao Z, do vị trí của đai ốc Z cao hơn. Thể tích in hiệu dụng của tôi bây giờ khoảng 170 mm, thế là quá đủ với tôi.

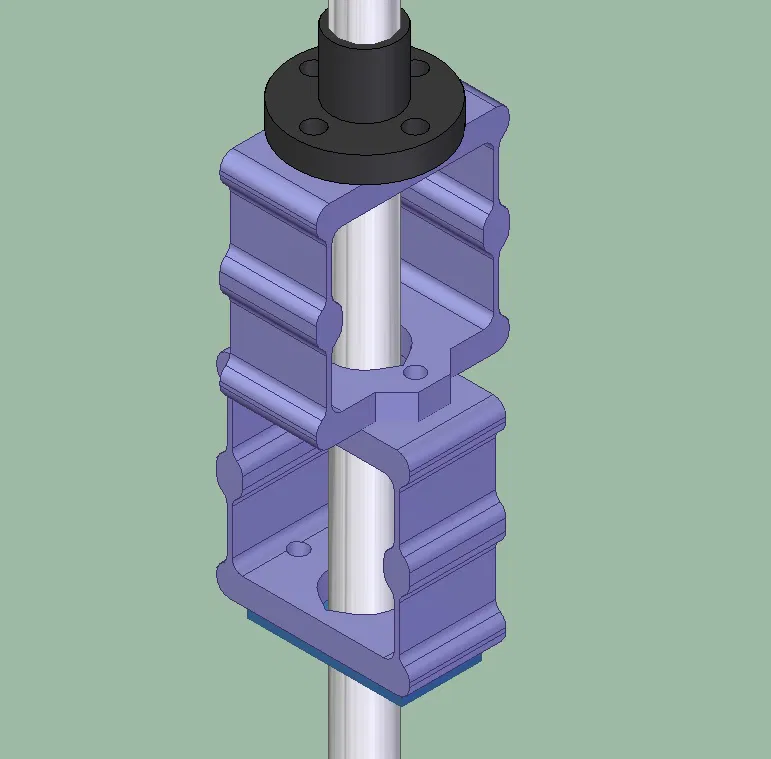

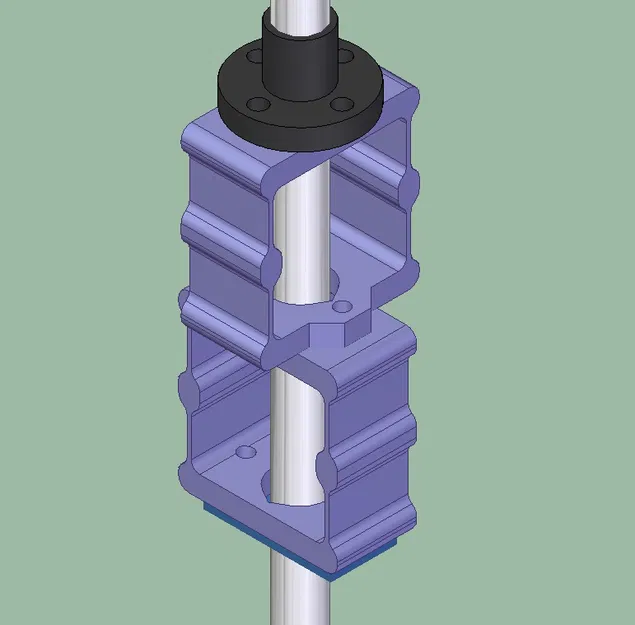

Phần dưới gắn vào giá đỡ kim loại gốc, có hai phiên bản cho bộ phận trên (đai ốc đồng của Creality có khoảng cách lỗ gắn rộng hơn các loại hậu mãi).
Sử dụng vít M3X10 theo kiểu tự cắt ren.

Trong lúc in, lỗ tròn hình giọt nước ở giữa hướng lên trên.
