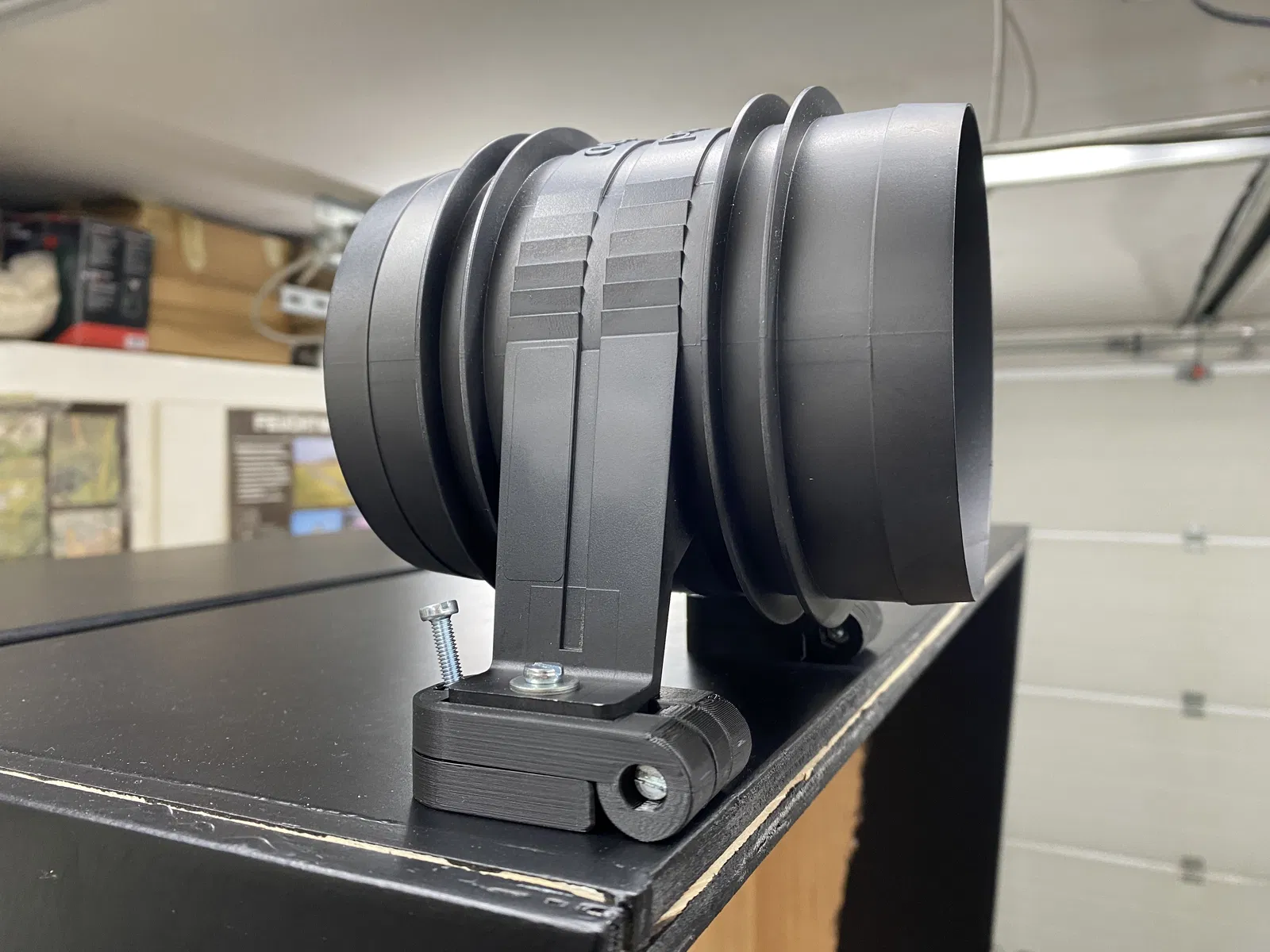

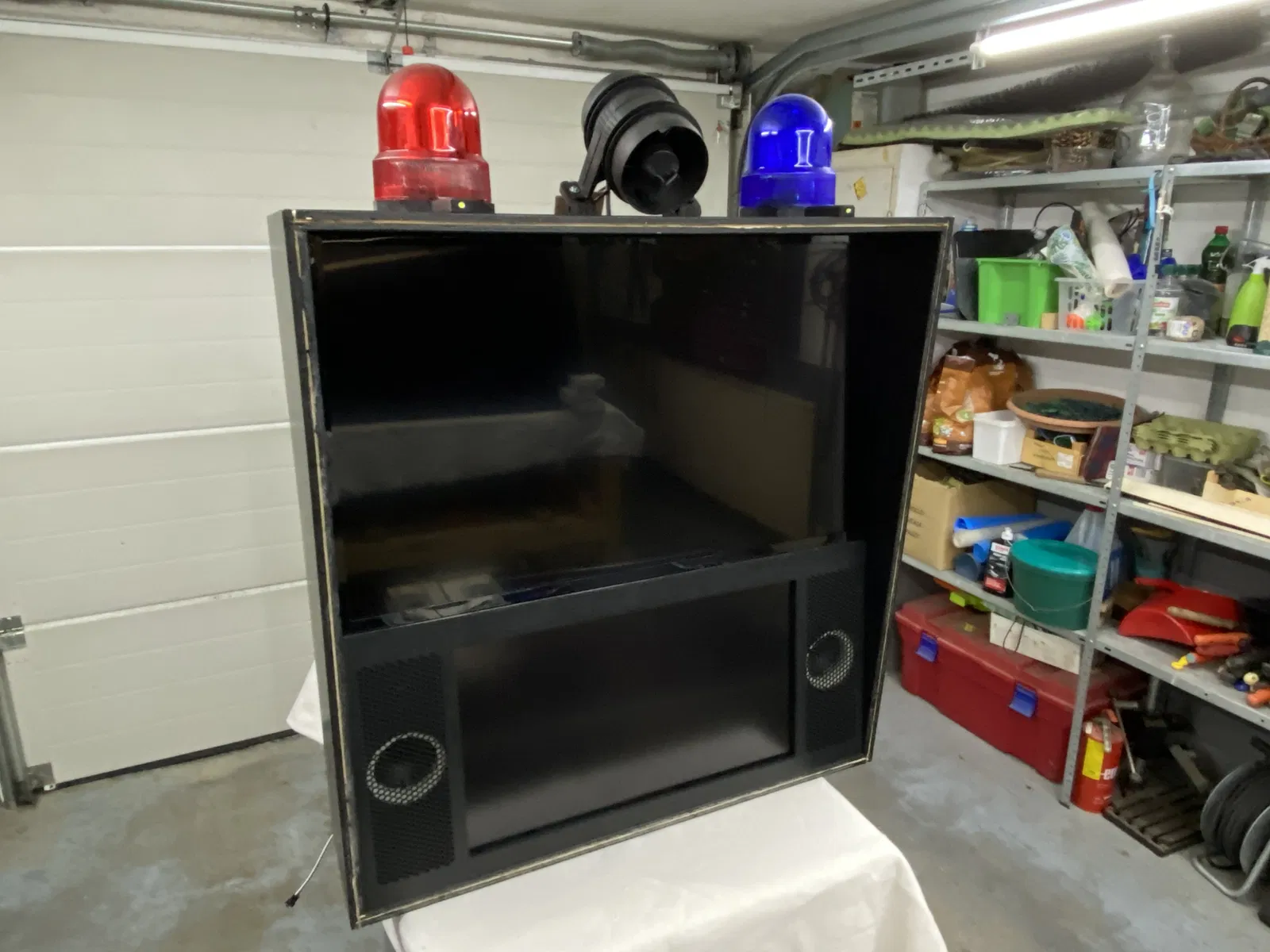

Cho máy Pin ảo của tôi, tôi đã thiết kế một giá đỡ cho quạt Attwood 4000. Quạt này ban đầu có màu trắng. Tôi đã tháo rời nó và sơn đen mờ. Để tháo rời, chỉ cần kéo cánh quạt ra. Việc này rất khó. Chỉ cần dùng 3 ngón tay nắm lấy cánh quạt và kéo thật mạnh. Bên trong đó có hai con ốc nhỏ.

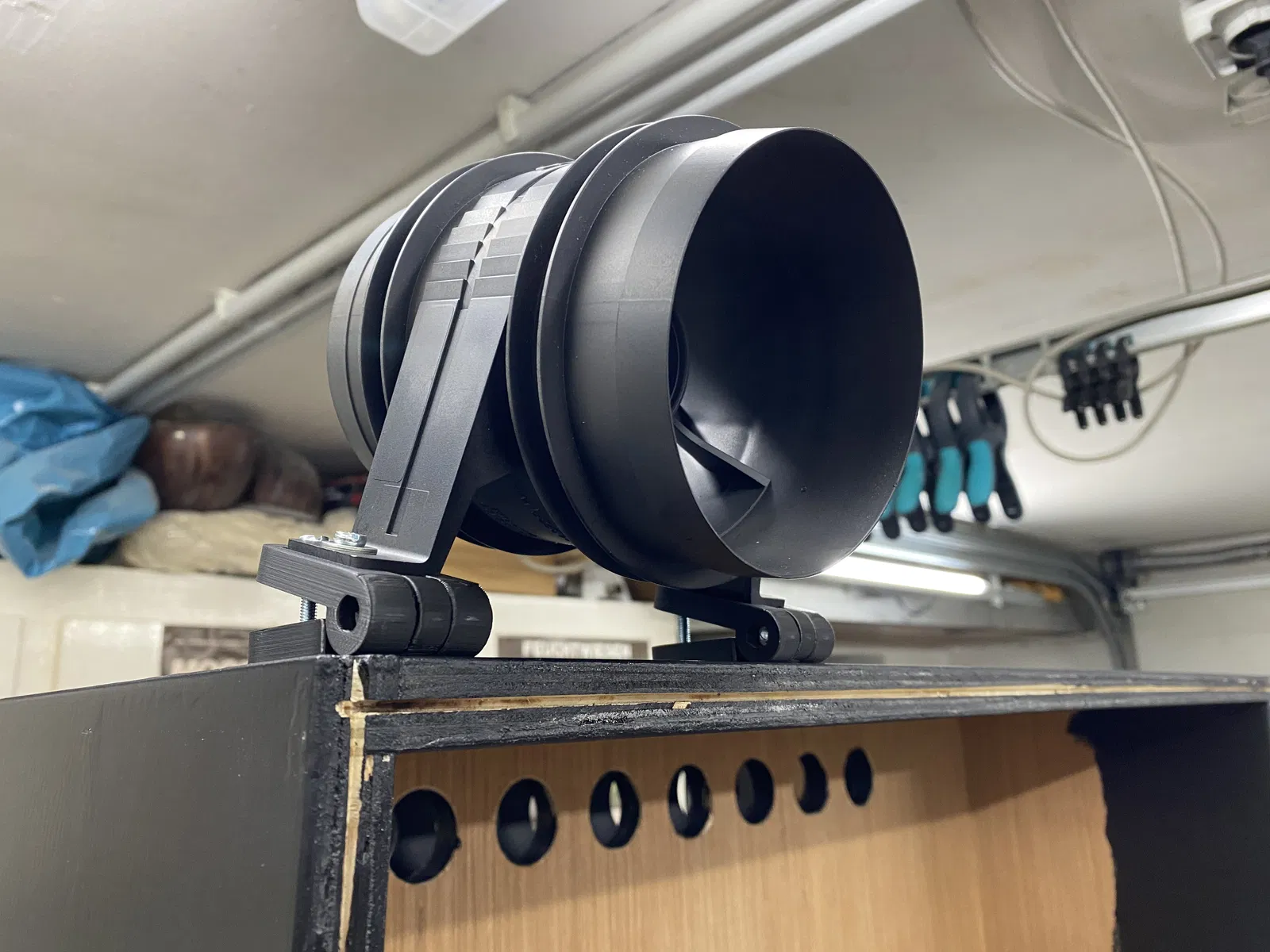

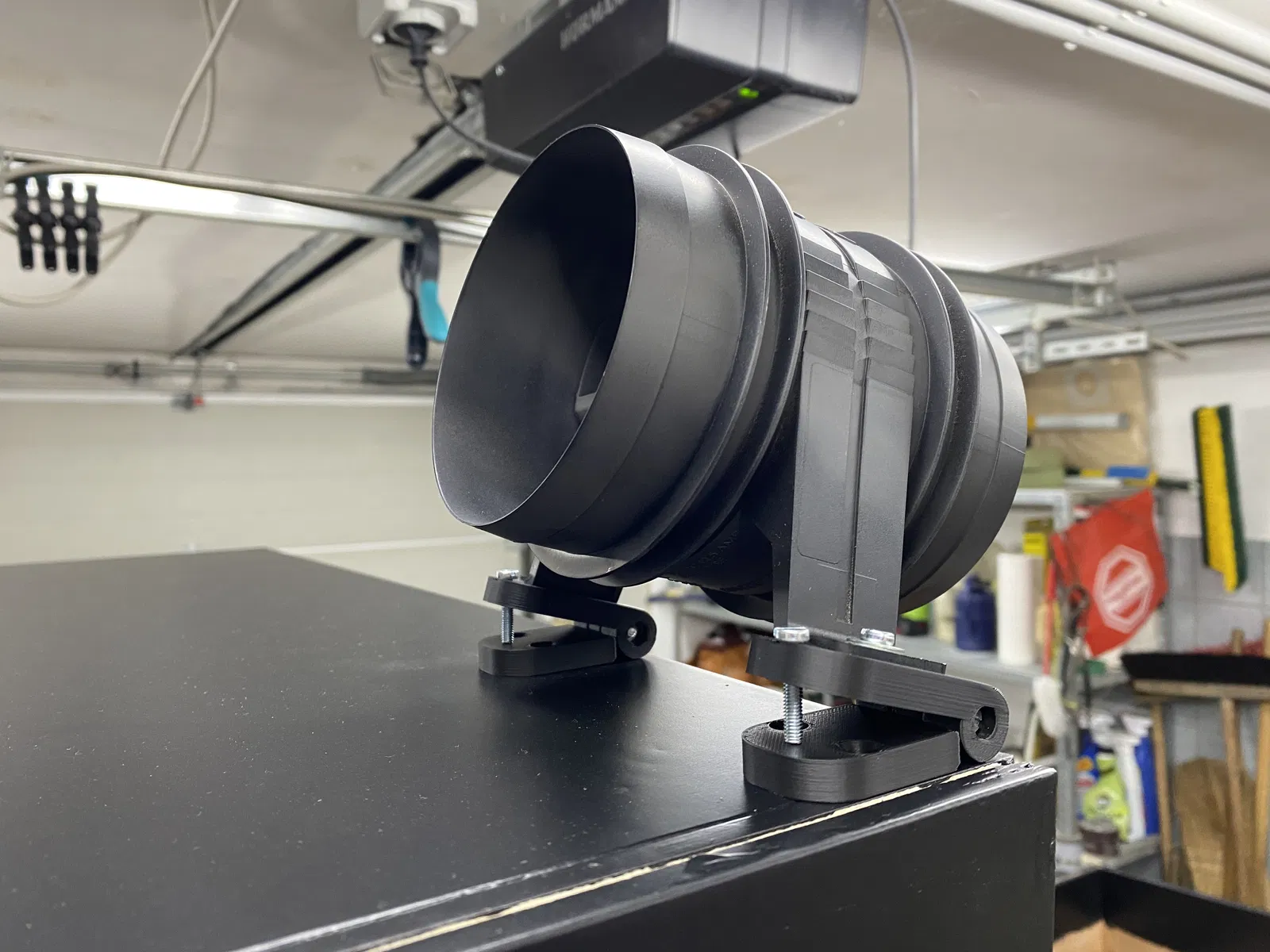

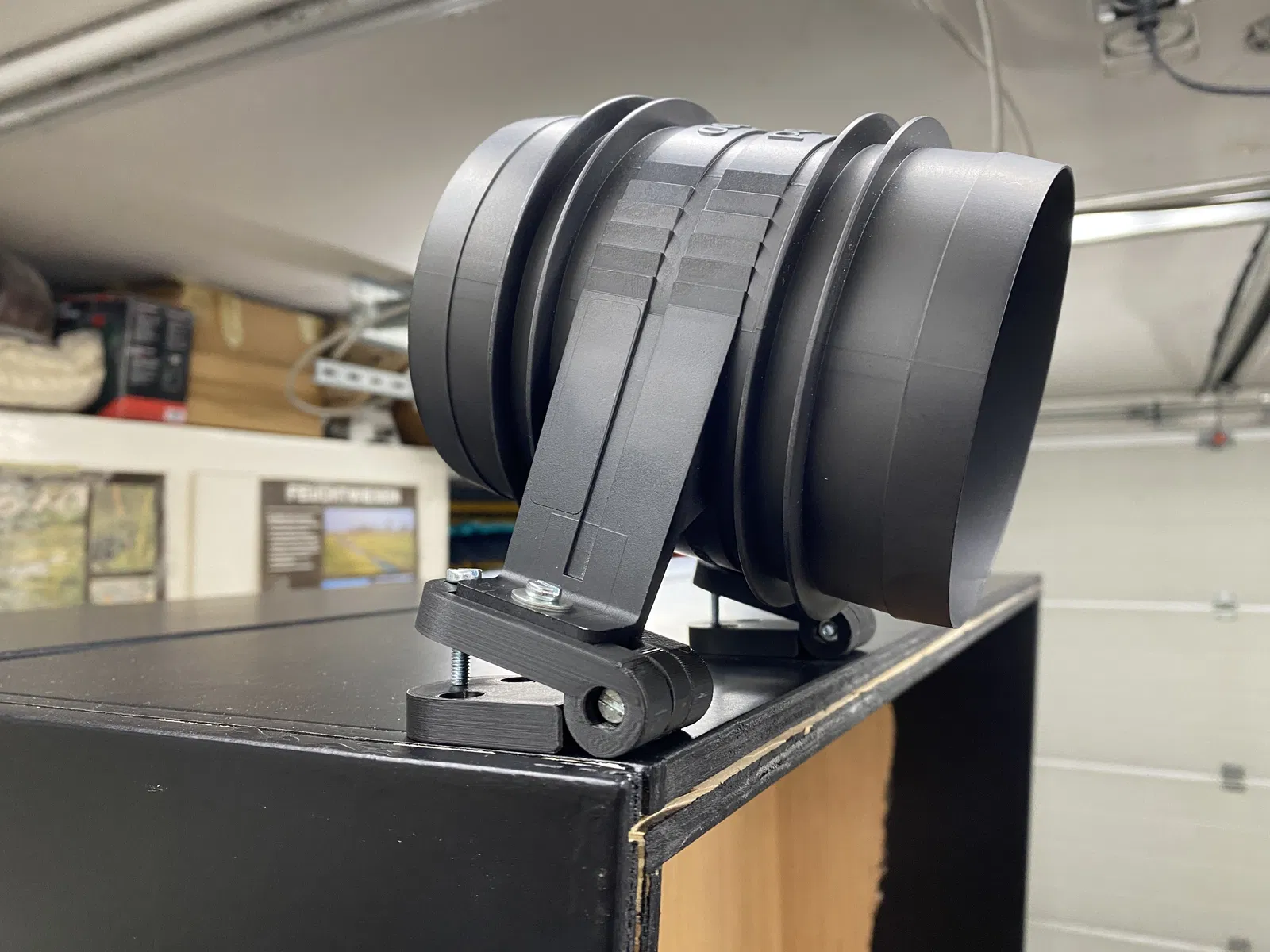

Tôi cũng muốn có thể điều chỉnh góc nghiêng của quạt, chứ không chỉ đơn giản là đặt hoặc cố định nó.

Bốn góc có lỗ khoan 4.2mm và lỗ khoét để bắt vít chìm. Có thể/phải sử dụng 4 con ốc nguyên bản. 4 con ốc vỏ máy dùng cho vỏ nhựa và 4 con ốc nhỏ hơn dùng cho chính loa. Đừng siết quá chặt.

Tôi đã sử dụng dải đèn LED có thể lập trình với 144 LED/m làm đèn chiếu sáng. Cái này chỉ là tùy chọn, không bắt buộc.

Các chốt dọc nhỏ ở cuối vòng giữ dải đèn LED có thể bị bẻ gãy.

Bộ phận in có thể dùng cho vệ tinh bên phải hoặc bên trái. Chúng gần như giống hệt nhau.

Tôi nghĩ những hình ảnh này đã nói lên tất cả.

Độ dày lớp độn (Infill): 50-100% (hoặc ít hơn tùy nhu cầu)

Chân đế (Supports): xem ảnh chụp màn hình

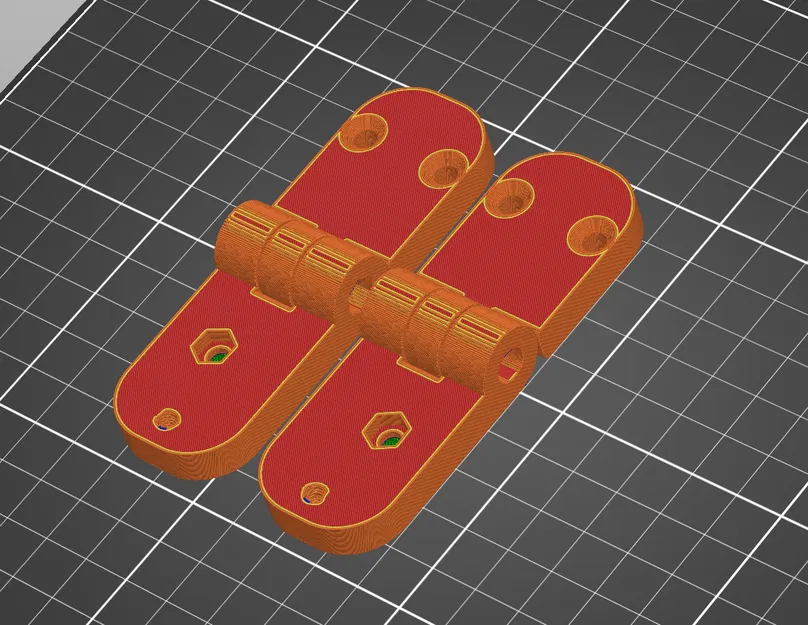

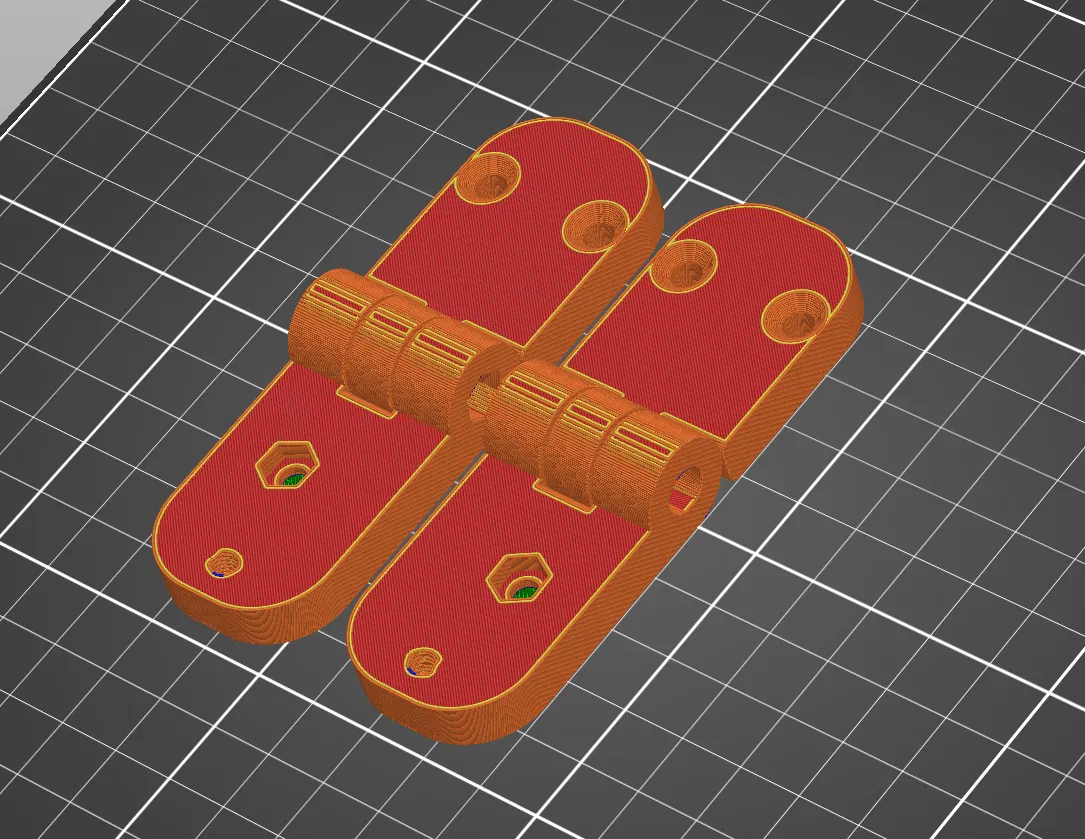

Vị trí trên bàn in: xem ảnh chụp màn hình

Vật liệu: 2x ốc M4 x 20mm hoặc 25mm, 2x ốc M4 x 25 hoặc 30mm và 2x đai ốc M4 (Chiều dài ốc có thể thay đổi tùy thuộc vào góc nghiêng mong muốn.)

Mẹo: ---

V1.0 2023.12.02 - Phiên bản đầu tiên
