Chân và hộp dụng cụ cho máy in 3D Prusa

Với sự thay đổi này, tôi muốn tạo ra một cái nhìn hấp dẫn hơn, làm cho nó mảnh mai hơn một chút và ít vụng về hơn.

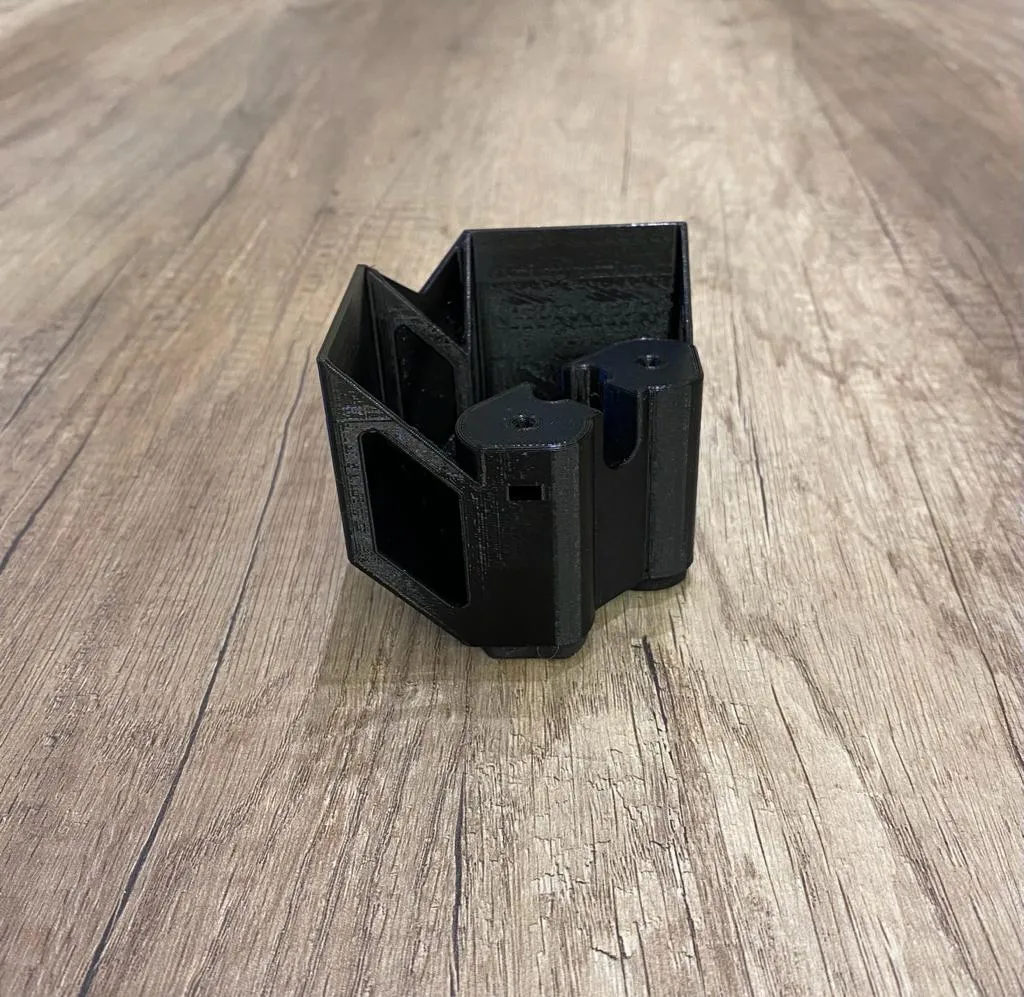

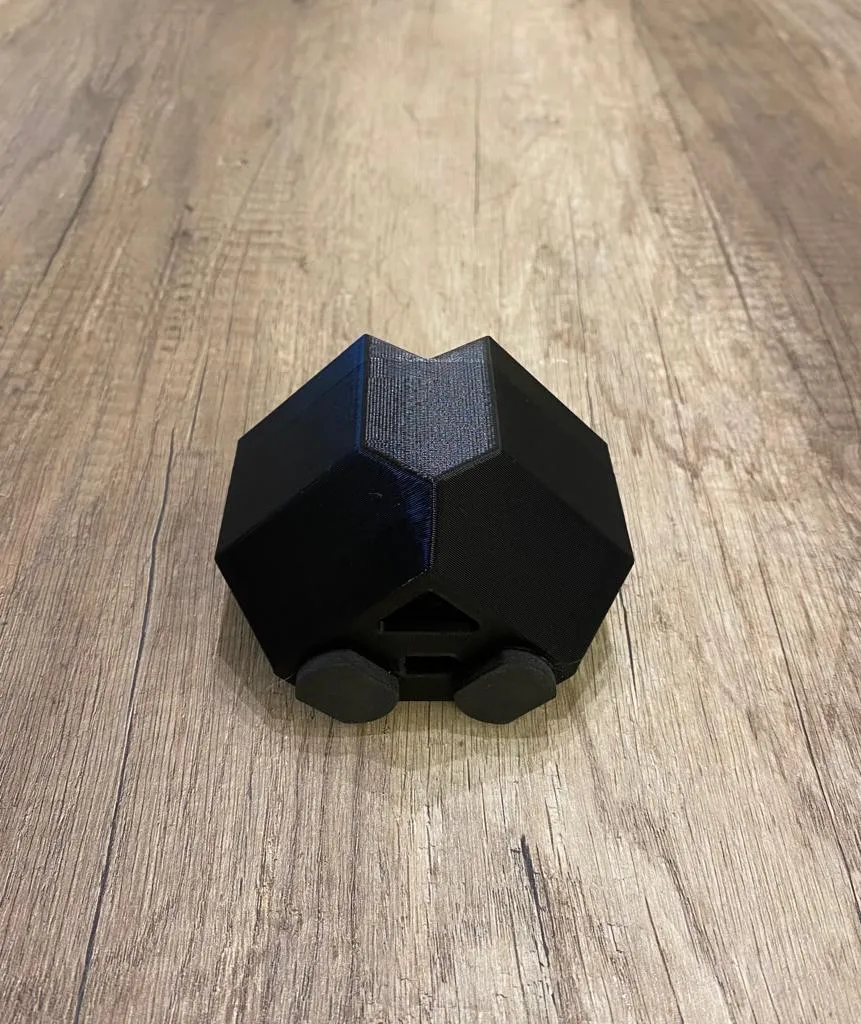

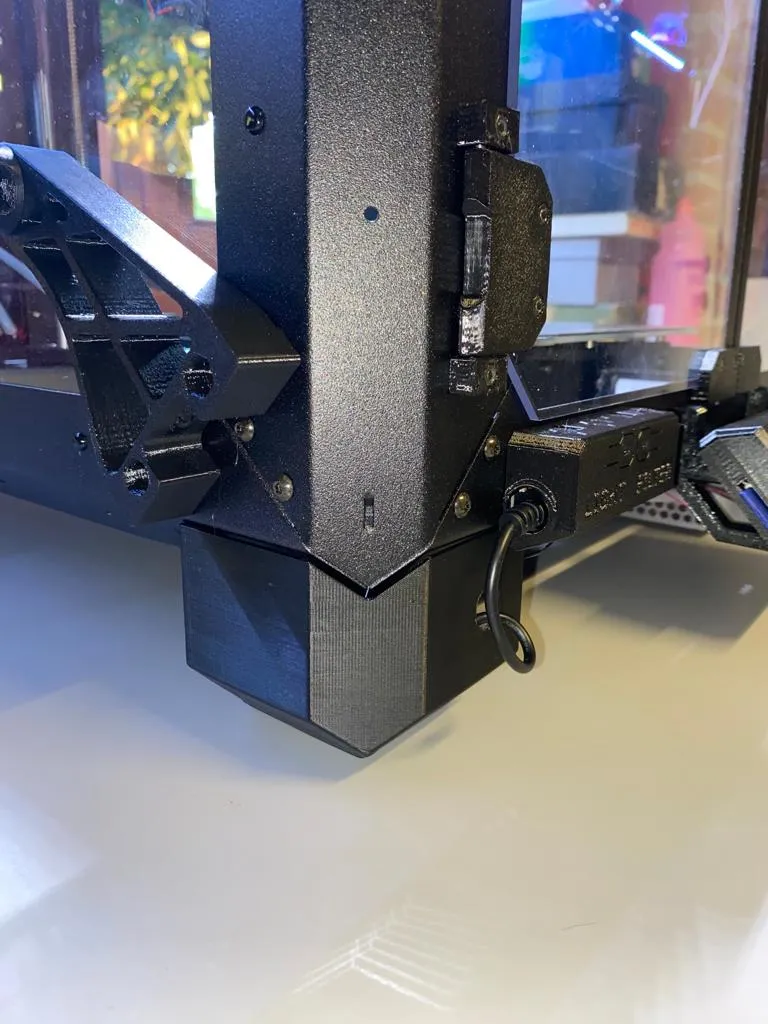

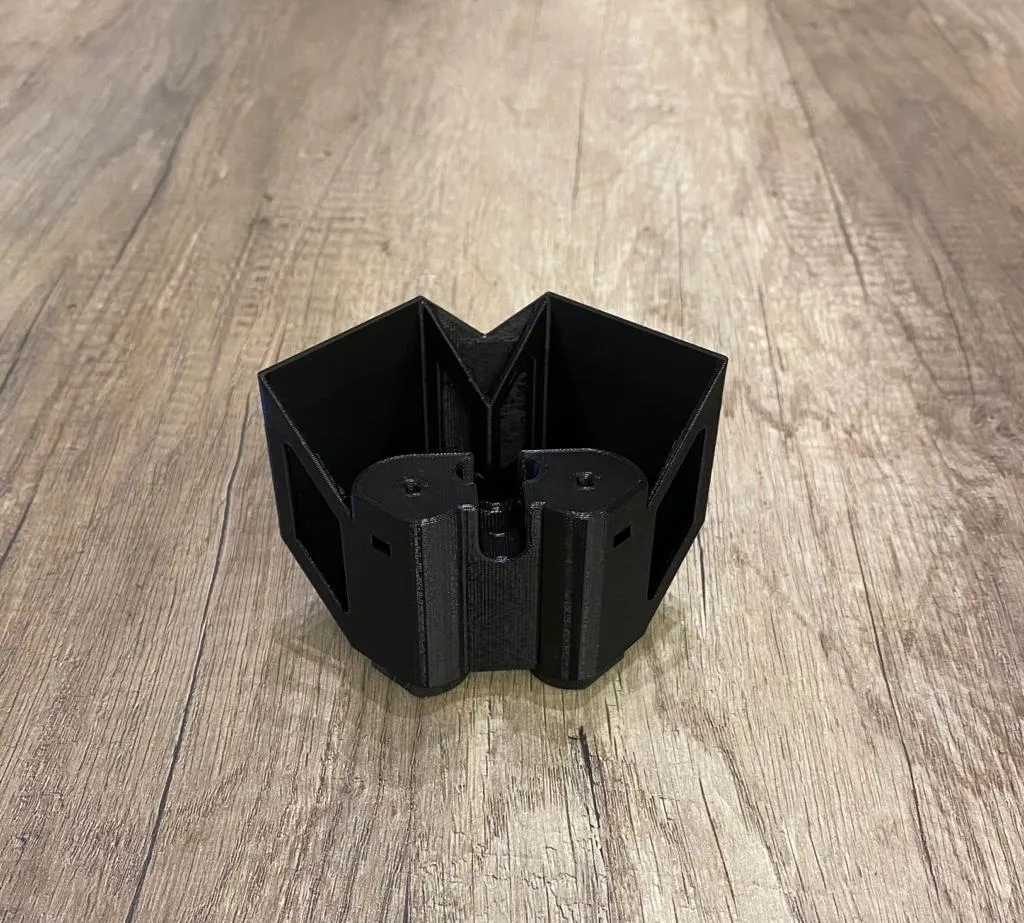

Những chân này sẽ thay thế những chân hiện có bằng cách sử dụng cùng một vít và đai ốc.

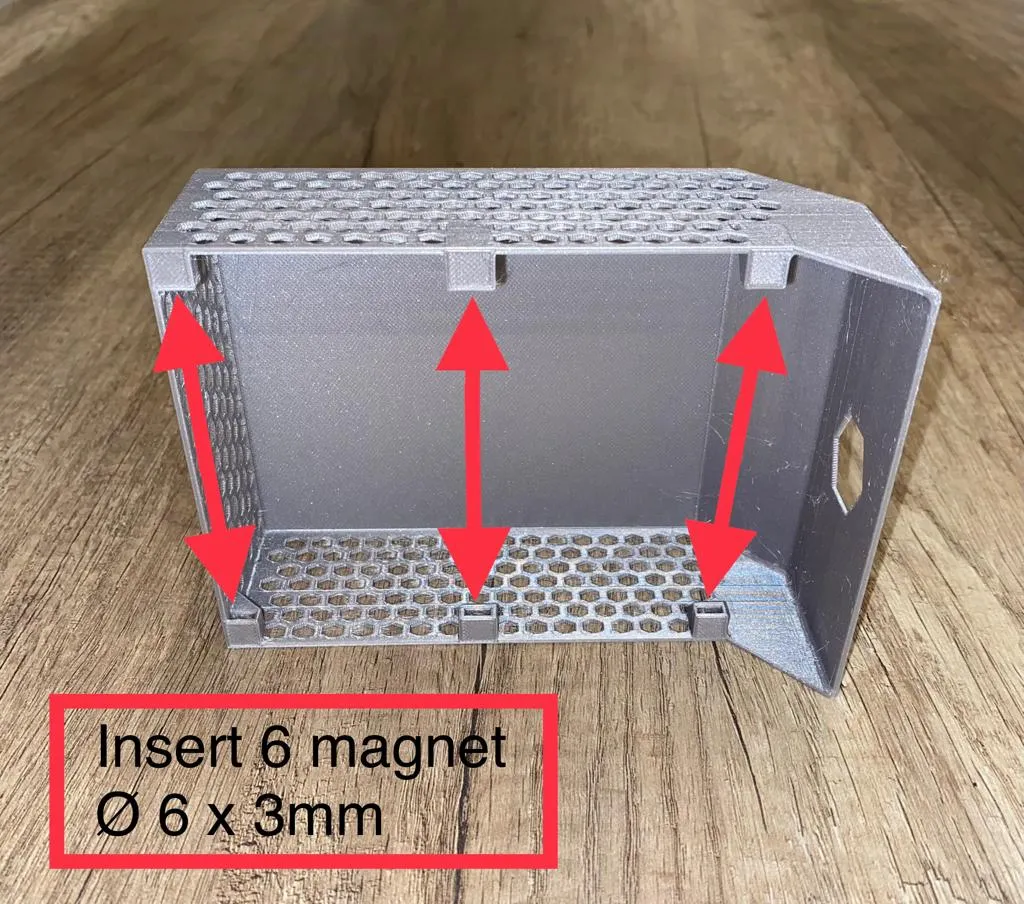

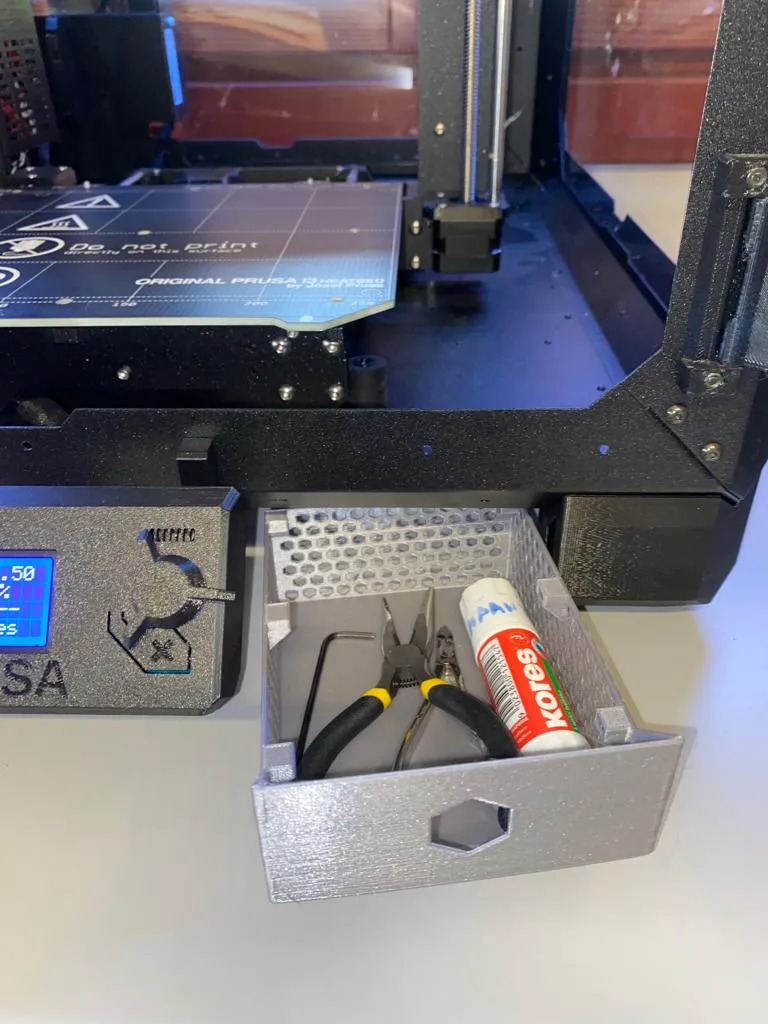

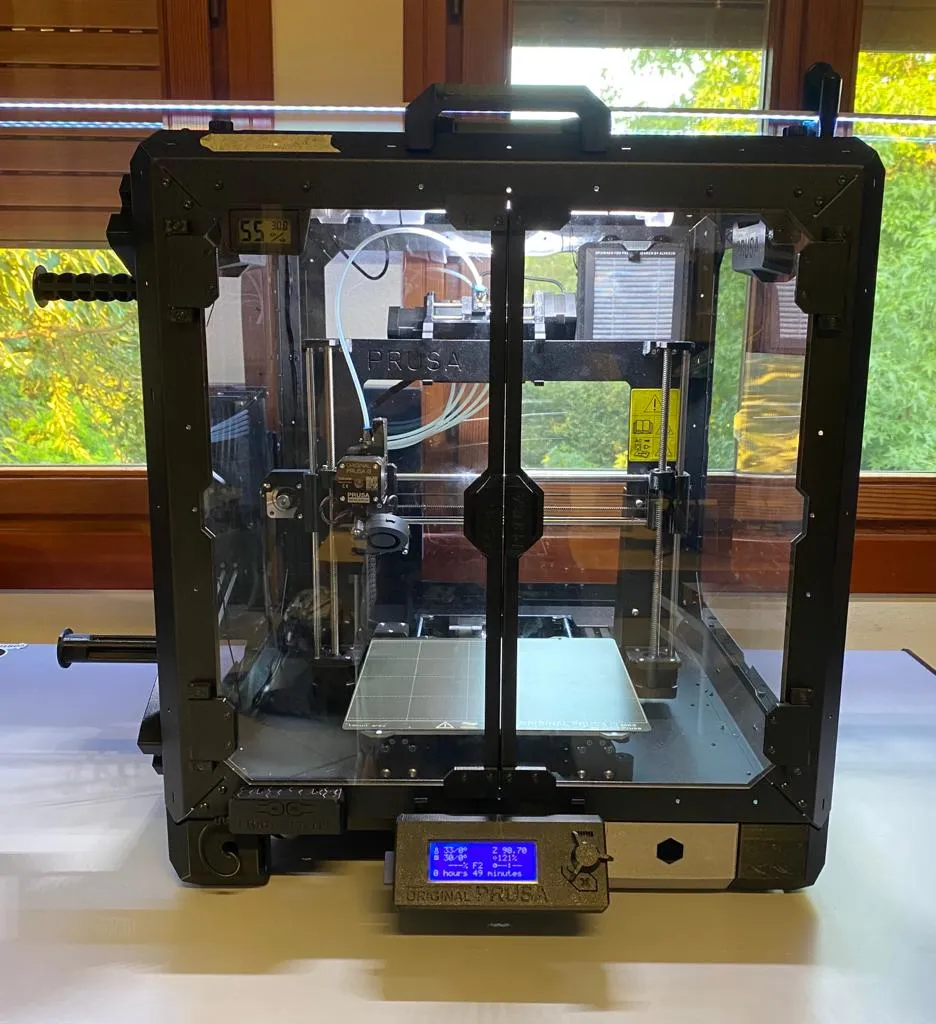

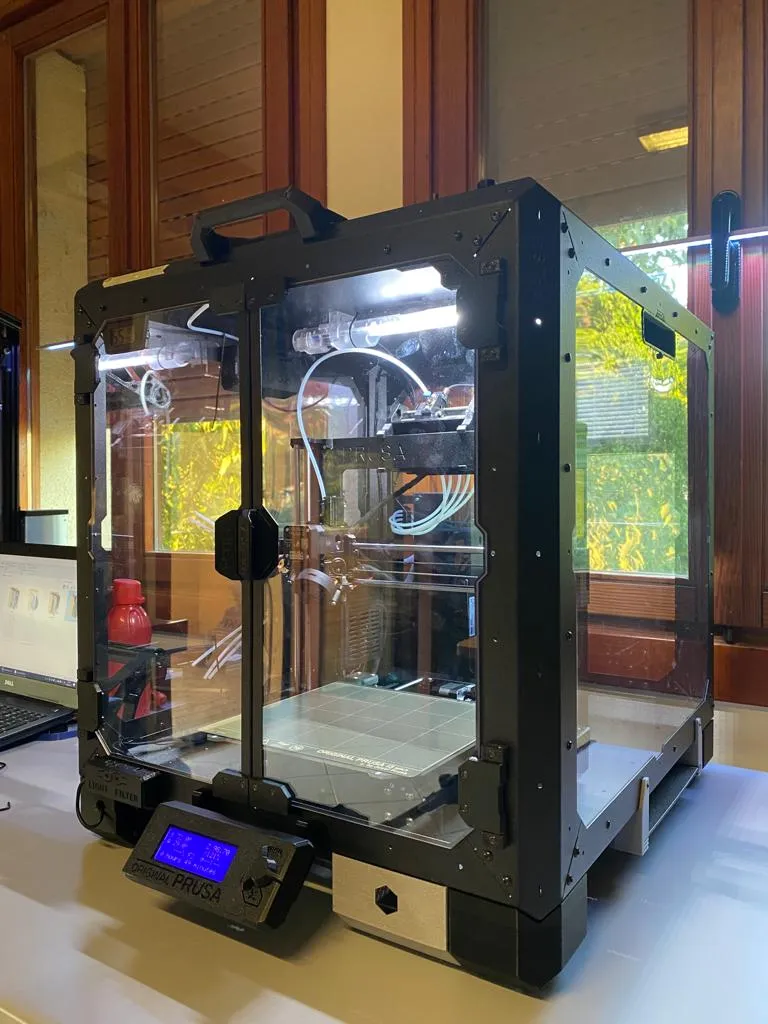

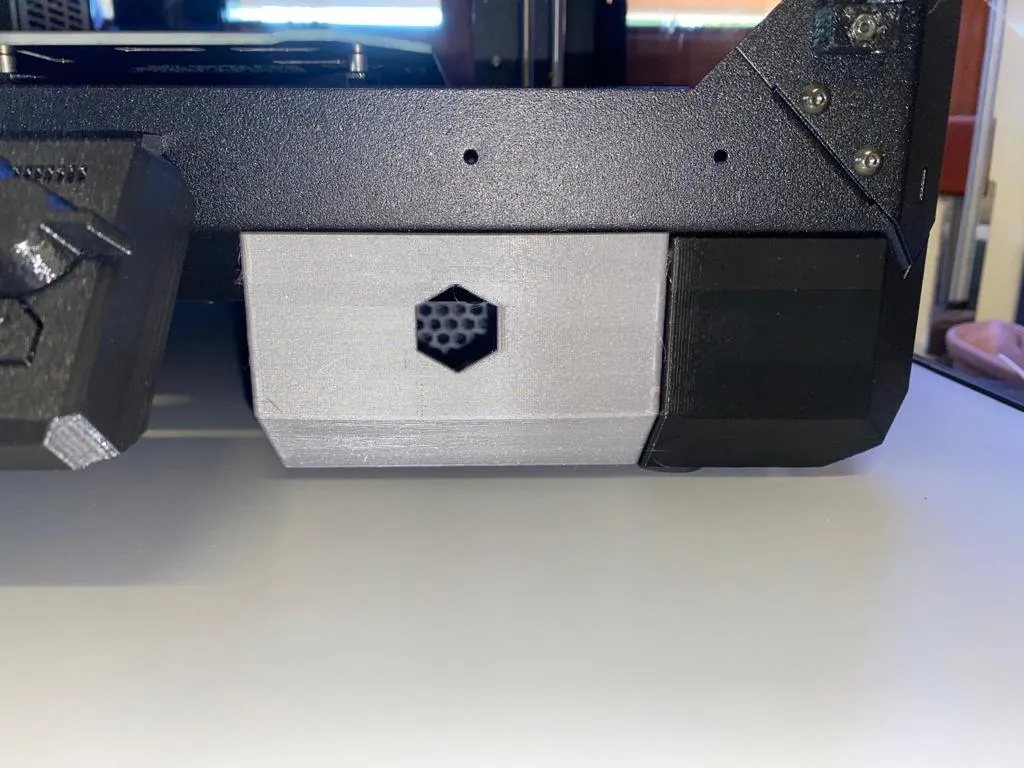

Bằng cách này, tôi đã tạo ra nhiều không gian hơn bên dưới Enclosure để lưu trữ các vật dụng như đĩa (xem các dự án khác của tôi) và một hộp dụng cụ không cần hướng dẫn vì nó có từ tính và bám vào đáy. Tất cả đều nằm ngoài sự cản trở của nó.

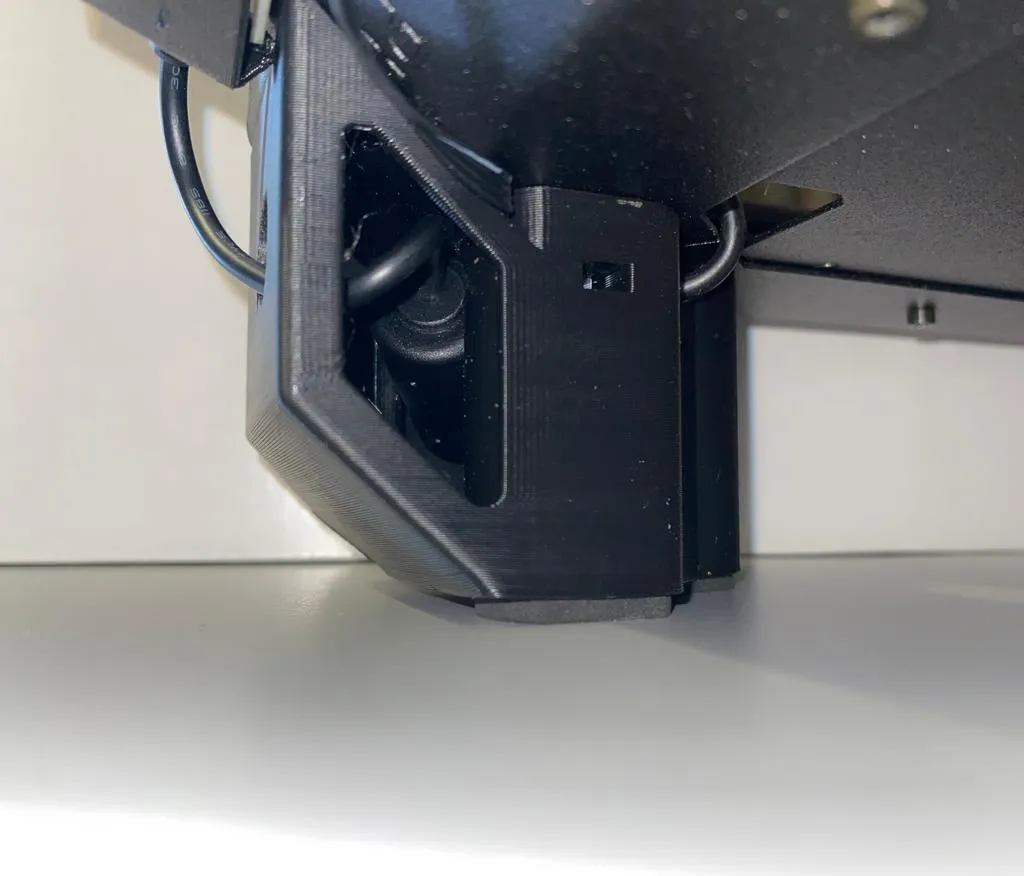

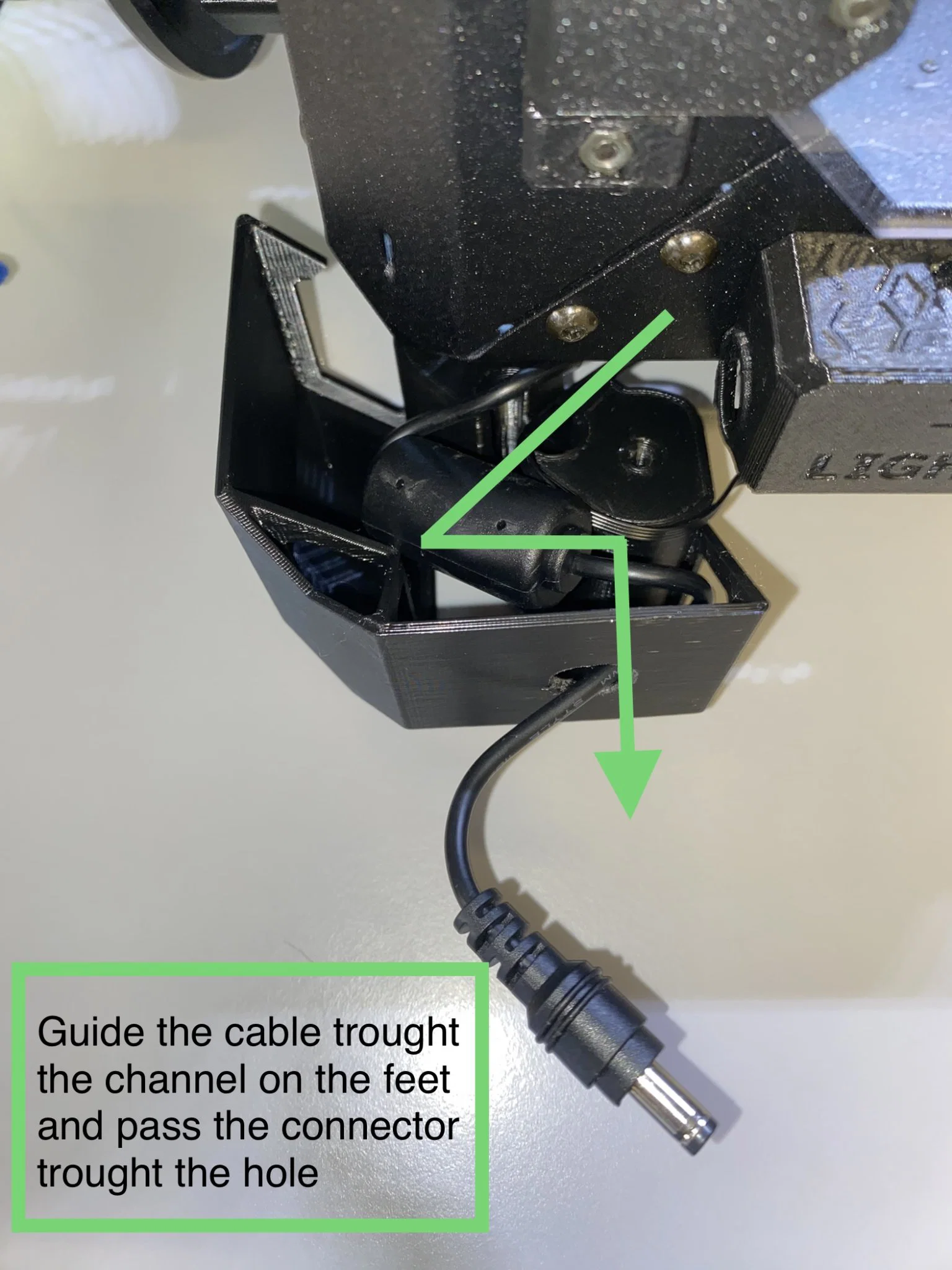

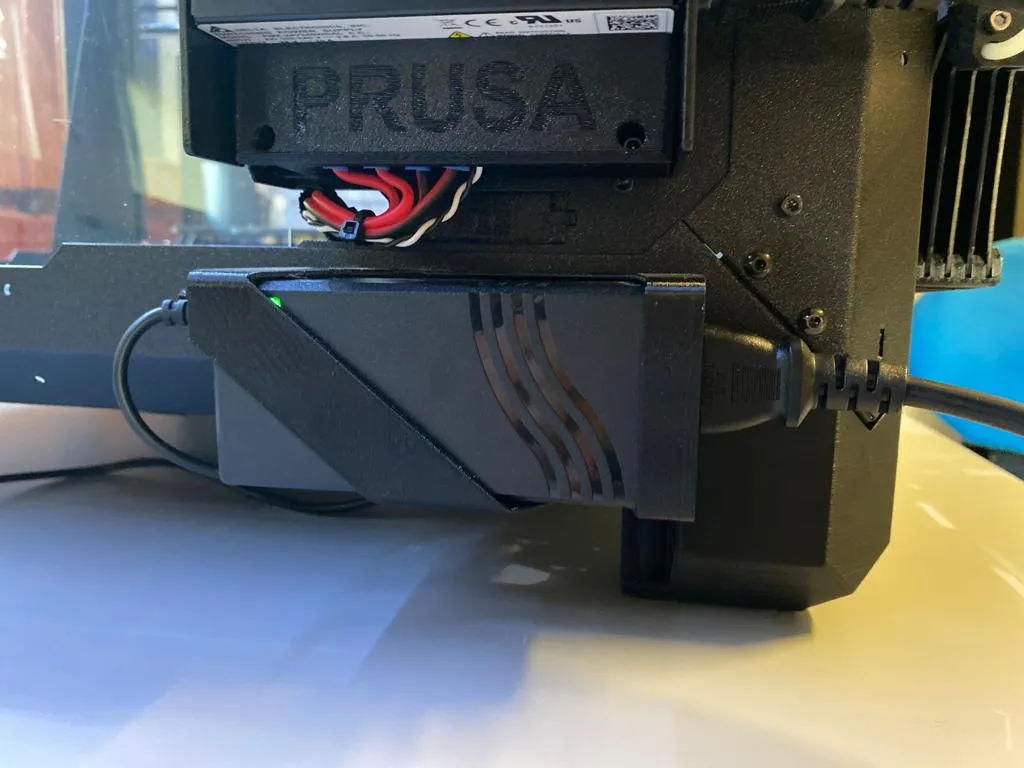

Một điều khác cần lưu ý là dây nguồn của quạt và LED theo một con đường gọn gàng và ẩn đi khỏi tầm nhìn.

Cũng cần nhớ rằng với không gian bổ sung này, mọi người có thể tự do di chuyển các ngăn kéo hoặc giá đỡ đĩa đến bất cứ đâu họ thích.

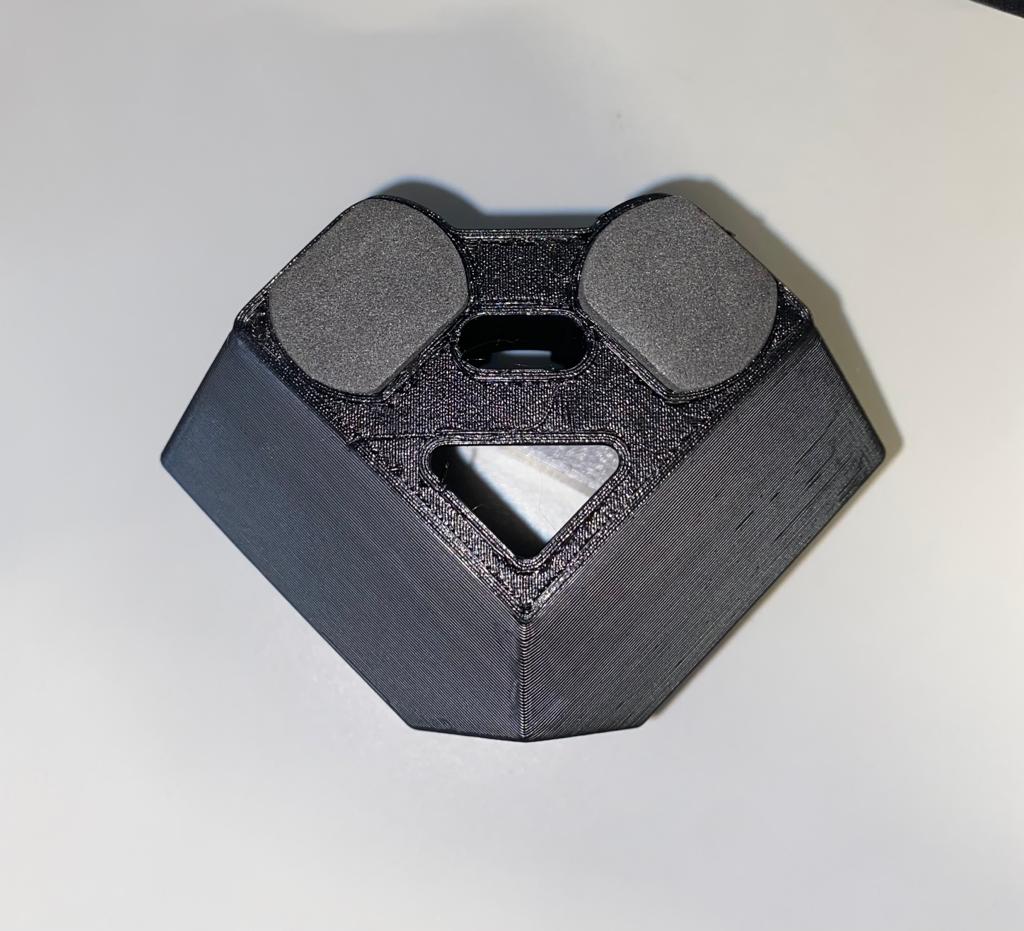

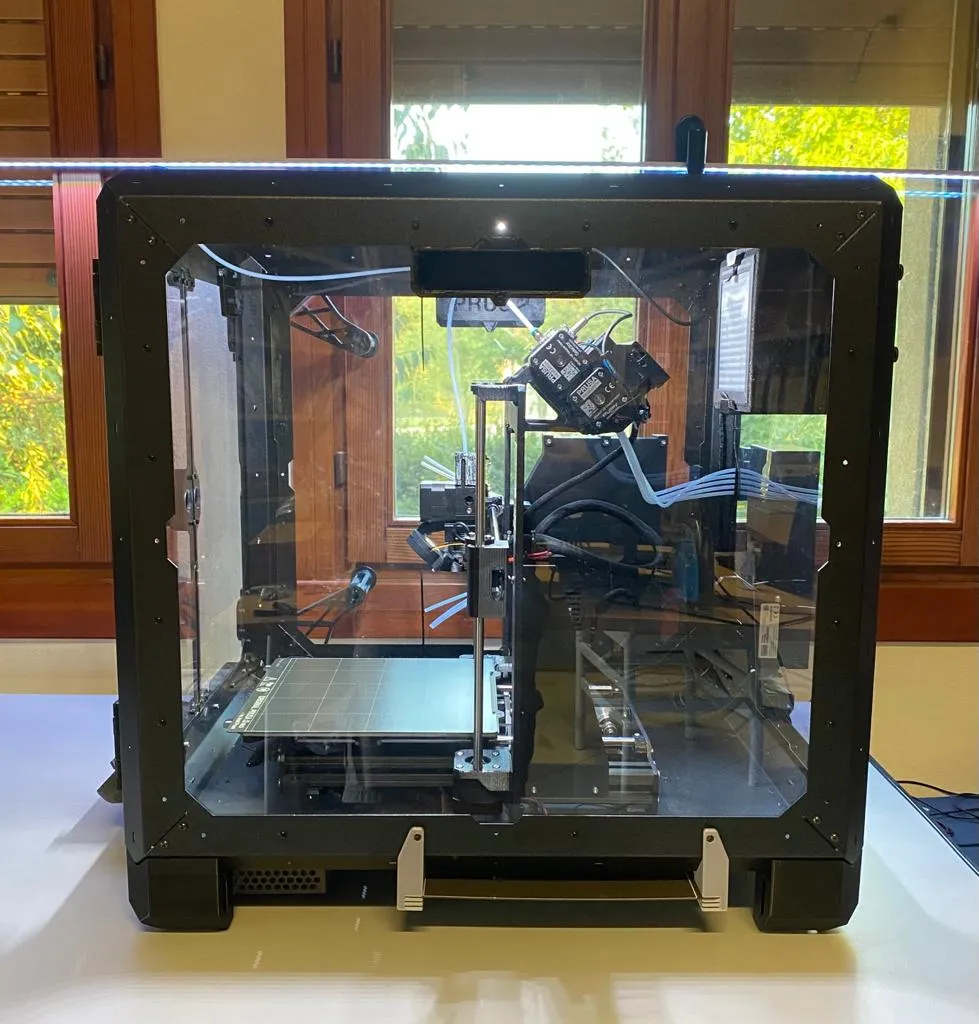

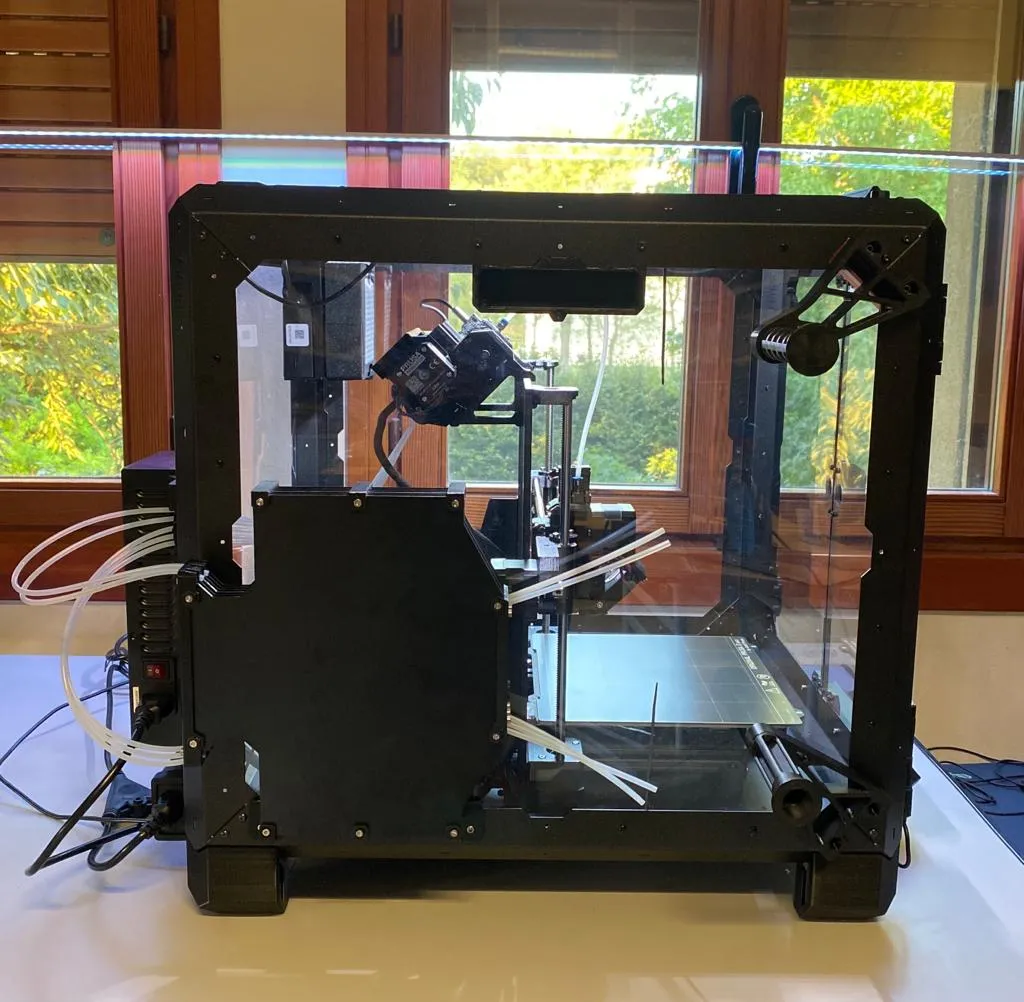

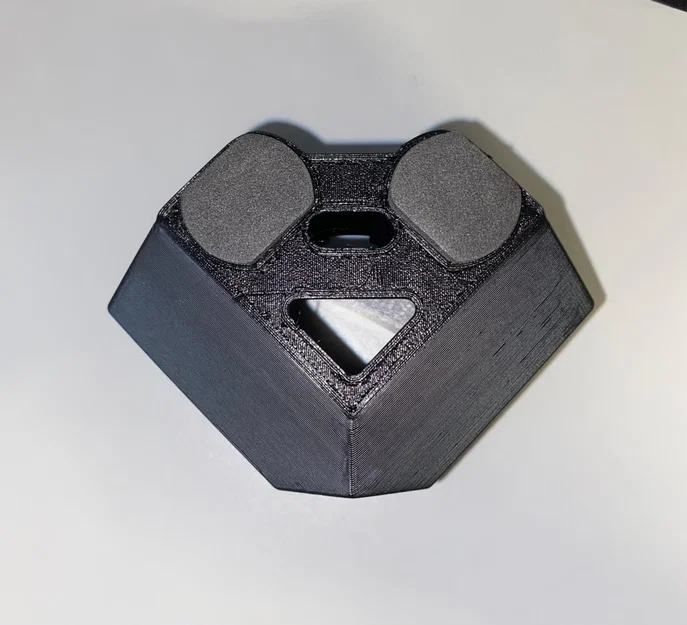

Các chân nâng Enclosure lên 50 mm, cộng thêm 2/3 mm của các miếng cao su chống trượt.

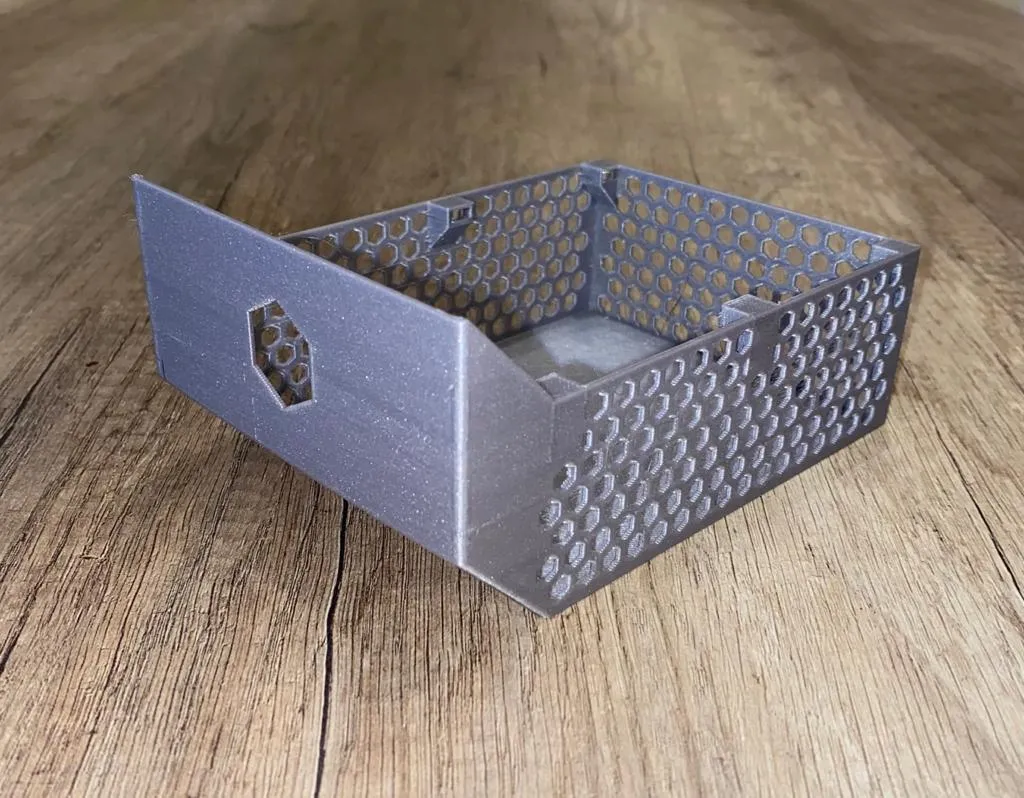

Kích thước của hộp dụng cụ là:

• Chiều dài = 150mm;
• chiều rộng = 105mm;
• chiều cao tổng = 65mm;
• chiều cao tường hữu ích = 48.5mm.

N.B. : dưới các mô hình có các chữ cái để hiểu nơi đặt chúng:

• FL = phía trước bên trái
• BL = phía sau bên trái
• R = bên phải (phía trước hoặc phía sau)

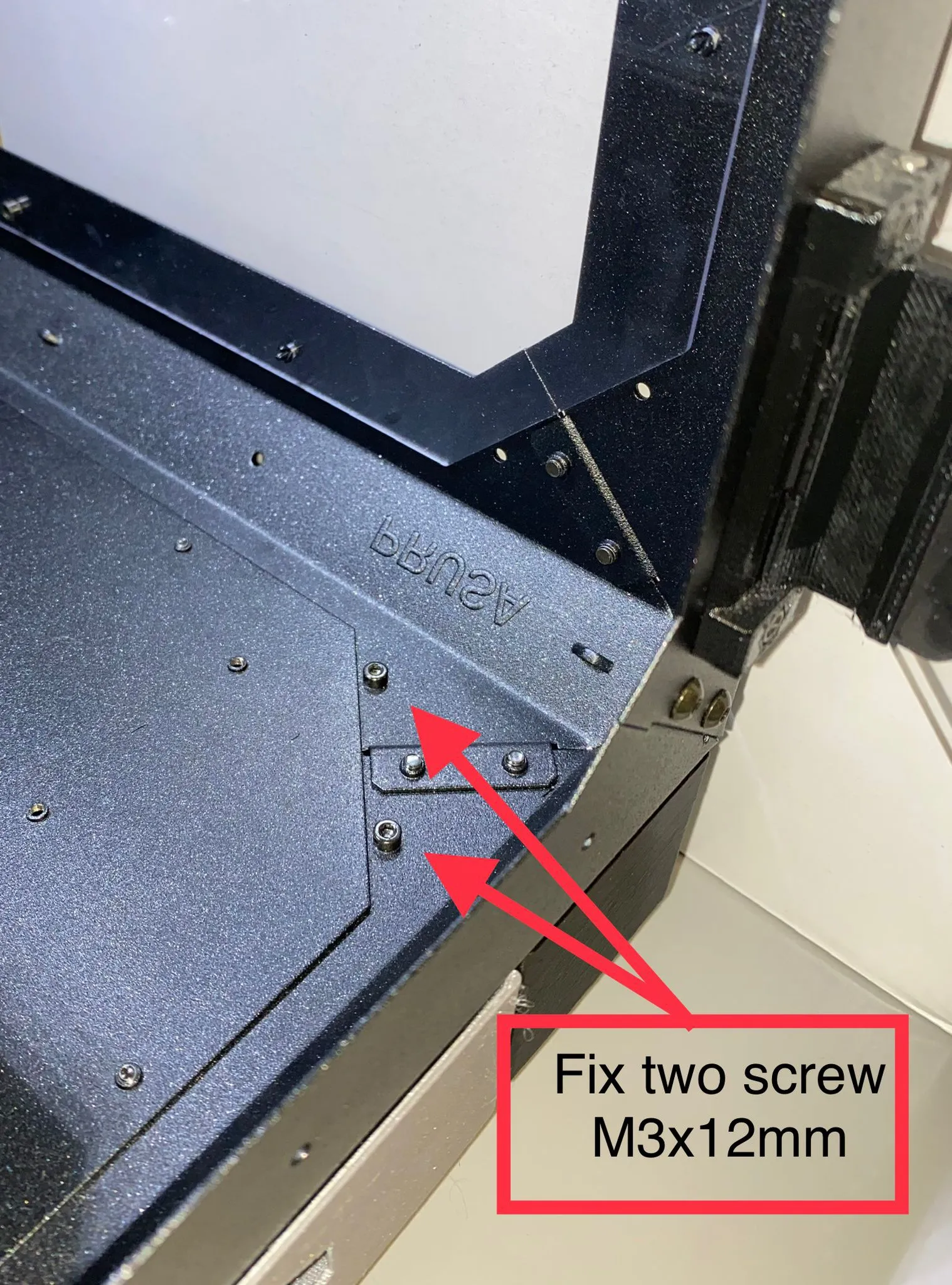

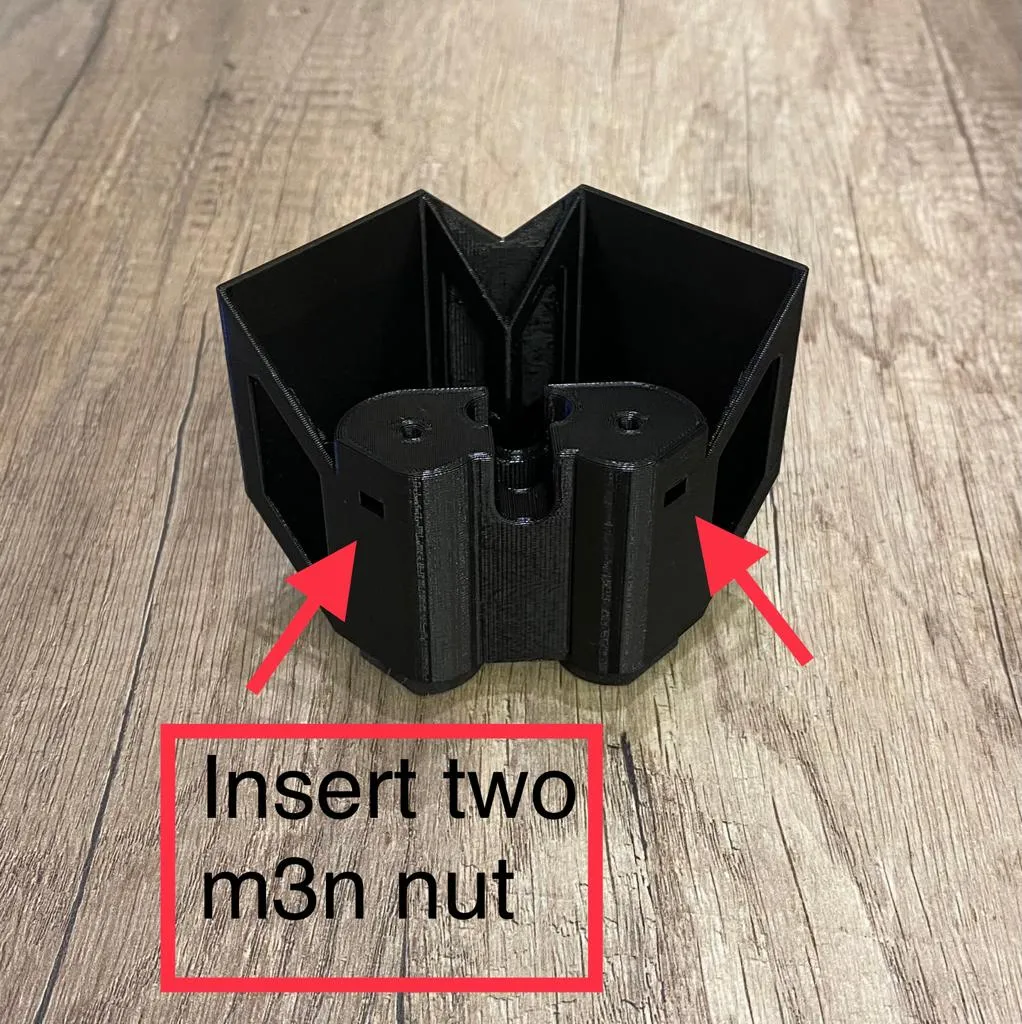

Trong các bức ảnh, tôi cũng đã bao gồm một số hỗ trợ về cách lắp ráp chúng ;).

I chân nâng cao vỏ máy lên 50 mm, cộng thêm 2/3mm của các miếng cao su chống trượt.

Kích thước của ngăn chứa dụng cụ là:

• Chiều dài = 150mm;
• Chiều rộng = 105mm;
• Chiều cao tổng = 65mm;
• Chiều cao hữu ích của các bức tường = 48,5mm.

Lưu ý: dưới các mẫu có các chữ cái để hiểu vị trí đặt chúng:

• FL = bên trái phía trước
• BL = bên trái phía sau
• R = bên phải (phía trước và phía sau)

Trong các bức ảnh, tôi cũng đã thêm một số hướng dẫn về cách lắp ráp chúng ;).
