Bộ ray tuyến tính trục Z kép cho Ender 3
Bộ kit ray tuyến tính trục Z kép cho máy in Ender 3. Hỗ trợ thiết lập trục Z kép bằng động cơ, dây curoa hoặc cả hai. Vẫn đang trong giai đoạn thử nghiệm (PROTOTYPE!). Lưu ý yêu cầu về động cơ và làm mát thêm.
Mô tả

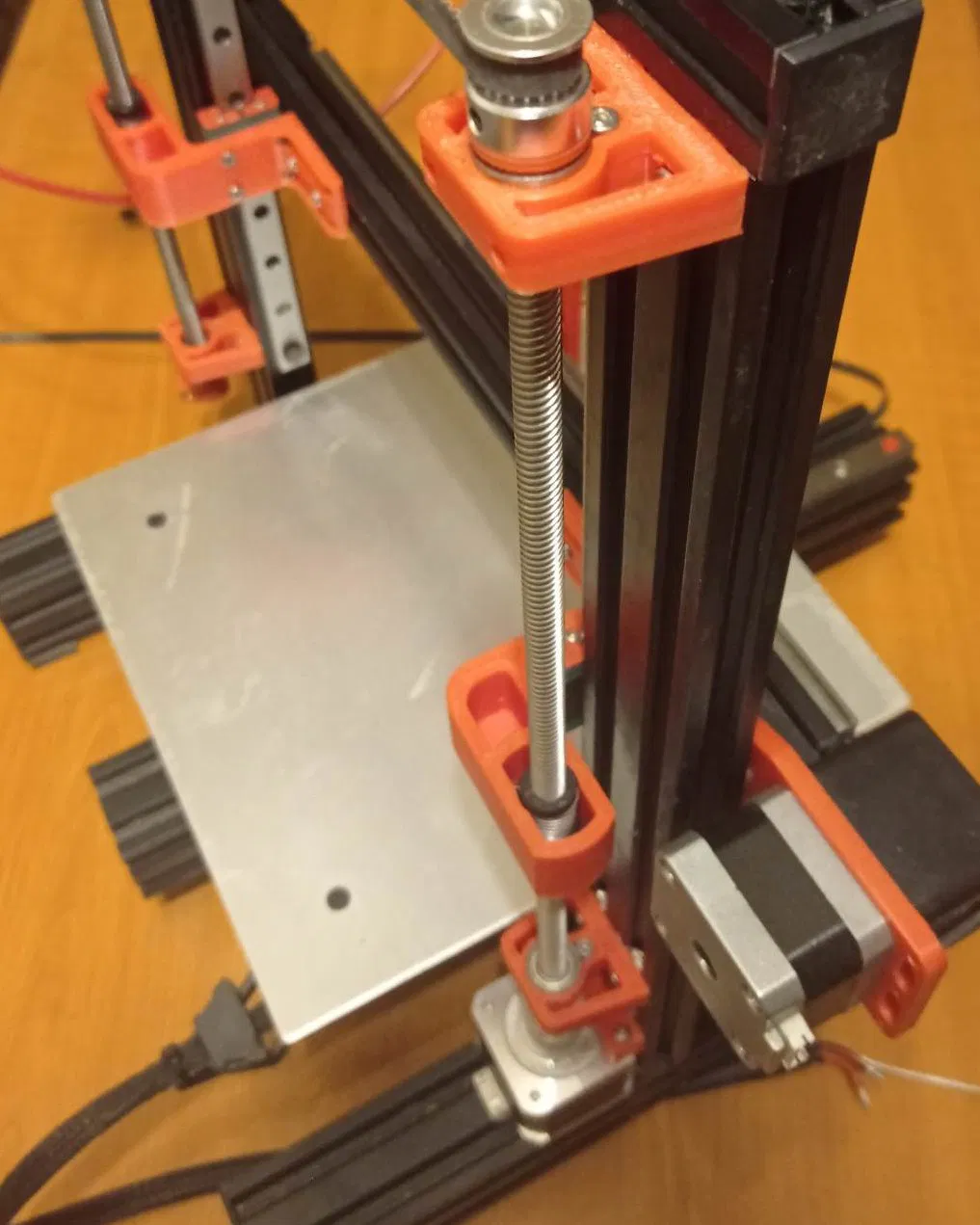

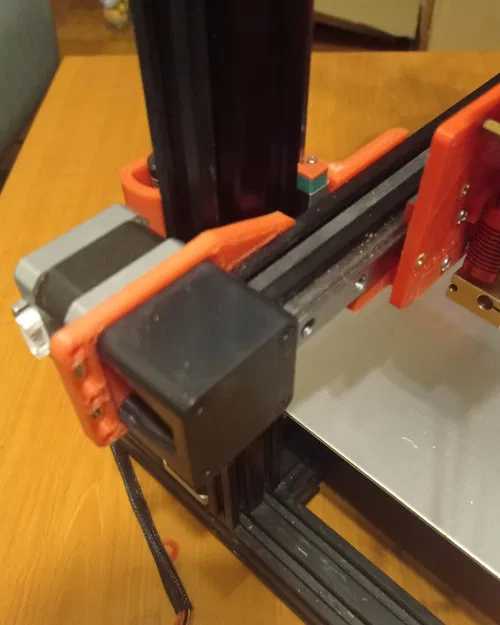

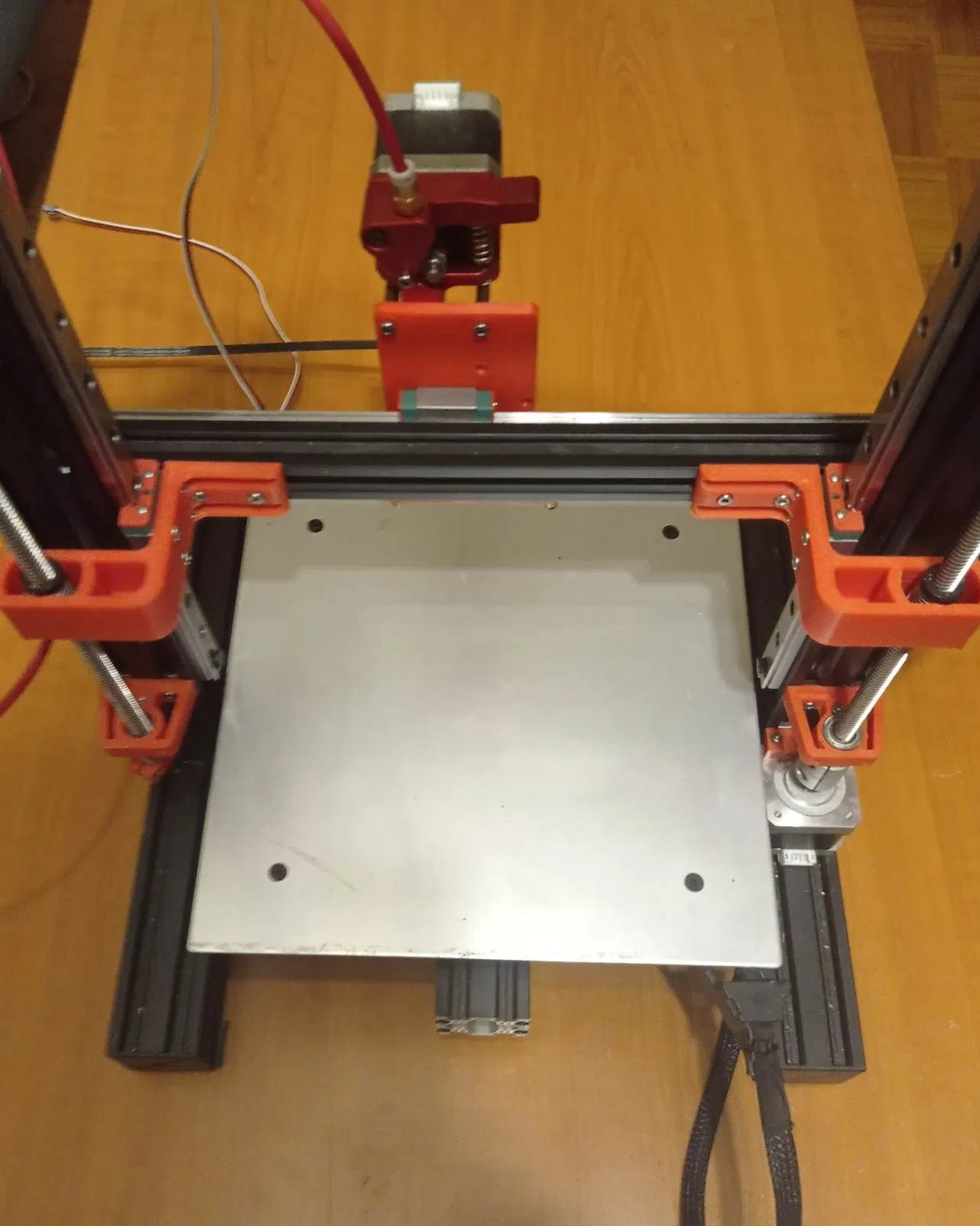

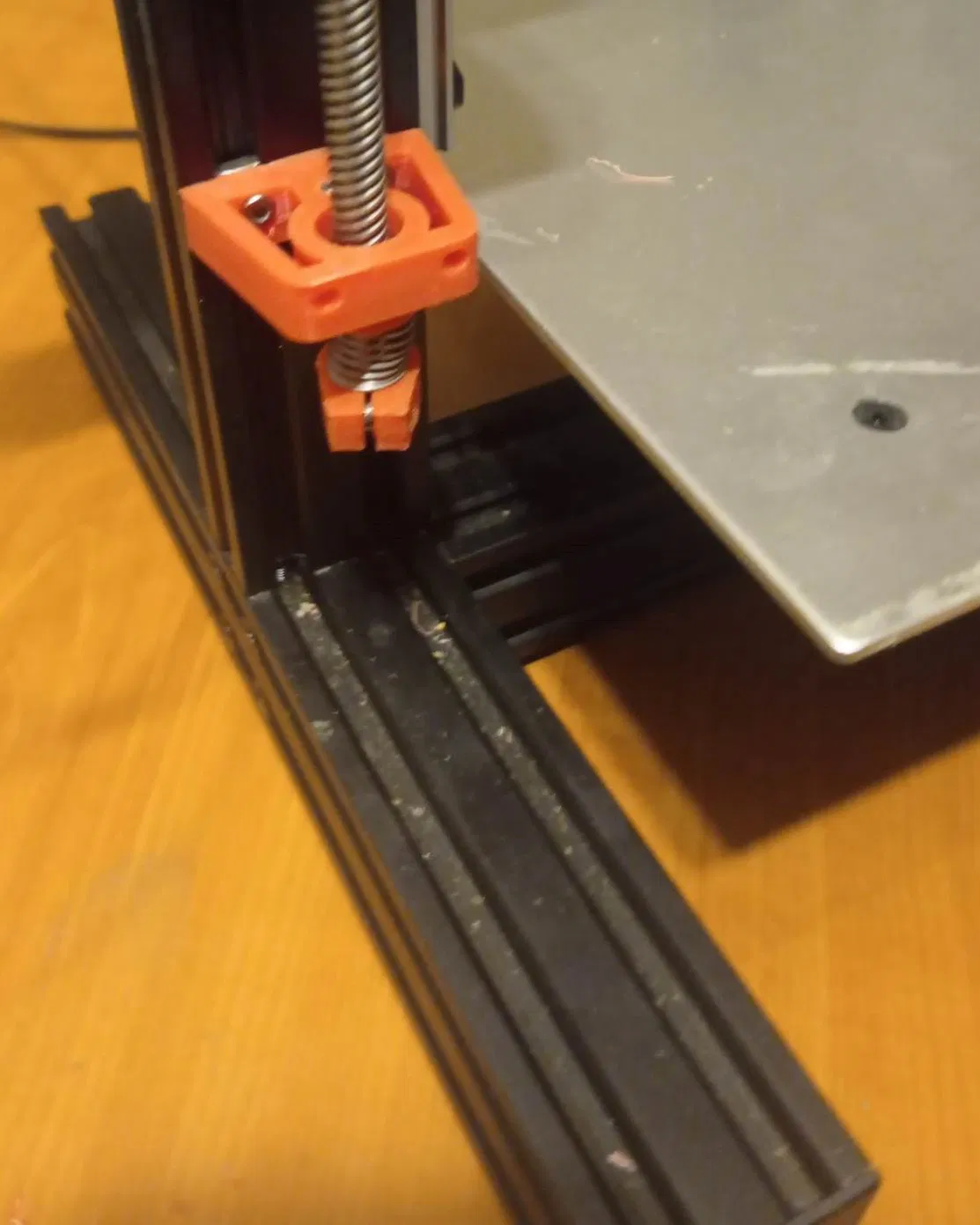

Hướng dẫn Bộ ray tuyến tính trục Z cho máy in kiểu Ender3 sử dụng vít me kép trục Z. Giá đỡ ray được gắn với mặt hở hướng lên trên. Nếu bạn chọn sử dụng đai ốc chống vênh trục Z, hãy đặt chúng lộn ngược tương ứng. Hỗ trợ thiết lập trục Z kép chỉ bằng động cơ, đồng bộ bằng dây curoa hoặc cả hai cùng lúc. Giá đỡ ray cho thiết lập trục Z đơn được cung cấp, nhưng chưa được kiểm tra. Tương thích với các mẫu khác của tôi.
Lưu ý! : Sử dụng động cơ bước NEMA17 42x40 trong trường hợp trục Z kép một động cơ. Có thể cần thêm mô-men xoắn mà nó cung cấp. Việc làm mát thêm cho driver động cơ bước trục Z cũng có thể hữu ích trong thiết lập hai động cơ.
In thử nghiệm trong ảnh ABS, 0.2mm; 4 lớp tường/trên/dưới, 20% độ đặc.

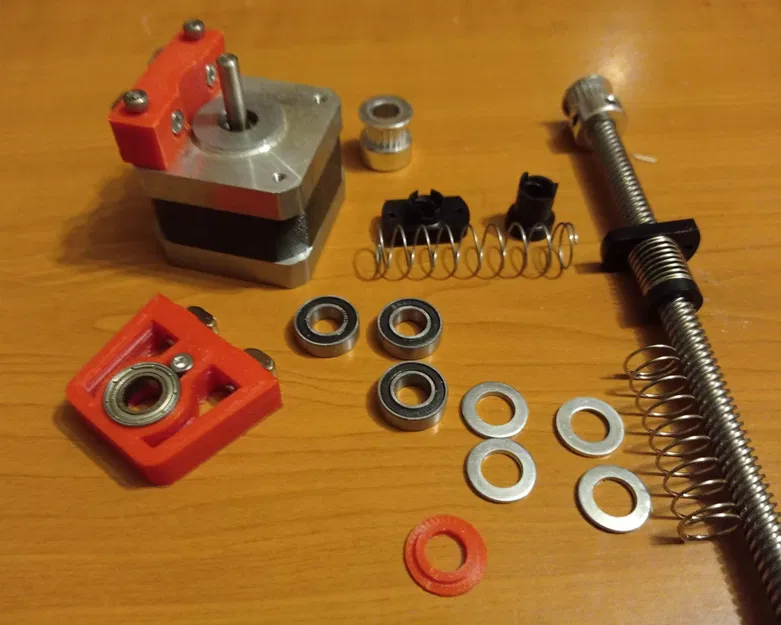

Phần cứng bổ sung cần thiết:
BỘ RAY TUYẾN TÍNH TRỤC Z
Tên gọi
Số lượng
Ghi chú
Ray tuyến tính MGN12C (300mm)
2
Ốc M3 8mm
14+
Ốc M3 12mm
2
Cho mỗi giá đỡ động cơ Ốc M3 18mm
2
Cho mỗi giá đỡ động cơ Ốc T M3 20x20
8+
BỘ VÍT ME KÉP TRỤC Z
Tên gọi
Số lượng
Ghi chú
Vít me T8 (370mm)
1
Có thể dùng vít dài 350-380mm Bạc đạn 688RS (8x15x5mm)
4
Ốc M3 8mm
13+
Ốc T M3 20x20
8+
Miếng đệm bạc đạn (ID 8mm, OD 10-12mm)
2(3)
(Đồng bộ bằng dây curoa) Có mẫu in được Bánh răng GT2 (6mm, 20 răng, lỗ ID 8mm)
(2)
(Đồng bộ bằng dây curoa) Dây curoa GT2 6x610mm
(1)
(Đồng bộ bằng dây curoa) Lò xo nén ~1mm, OD:12mm
(1)
(Chỉ đồng bộ bằng dây curoa) Dài ~15-25mm Động cơ bước NEMA17 42x32
(1)
(Trục Z kép) Khớp nối trục Z → động cơ bước.
(1)
(Trục Z kép) Dây cáp động cơ bước / Dây chia động cơ
(1)
(Trục Z kép)
Đai ốc trục Z (Chống vênh)
1(2)
(Tùy chọn)
