Các hộp dự án cho ESP32

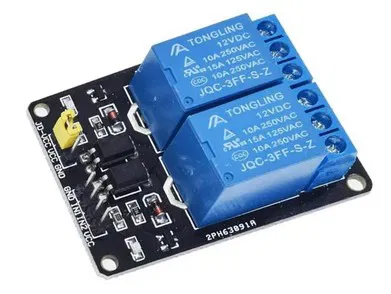

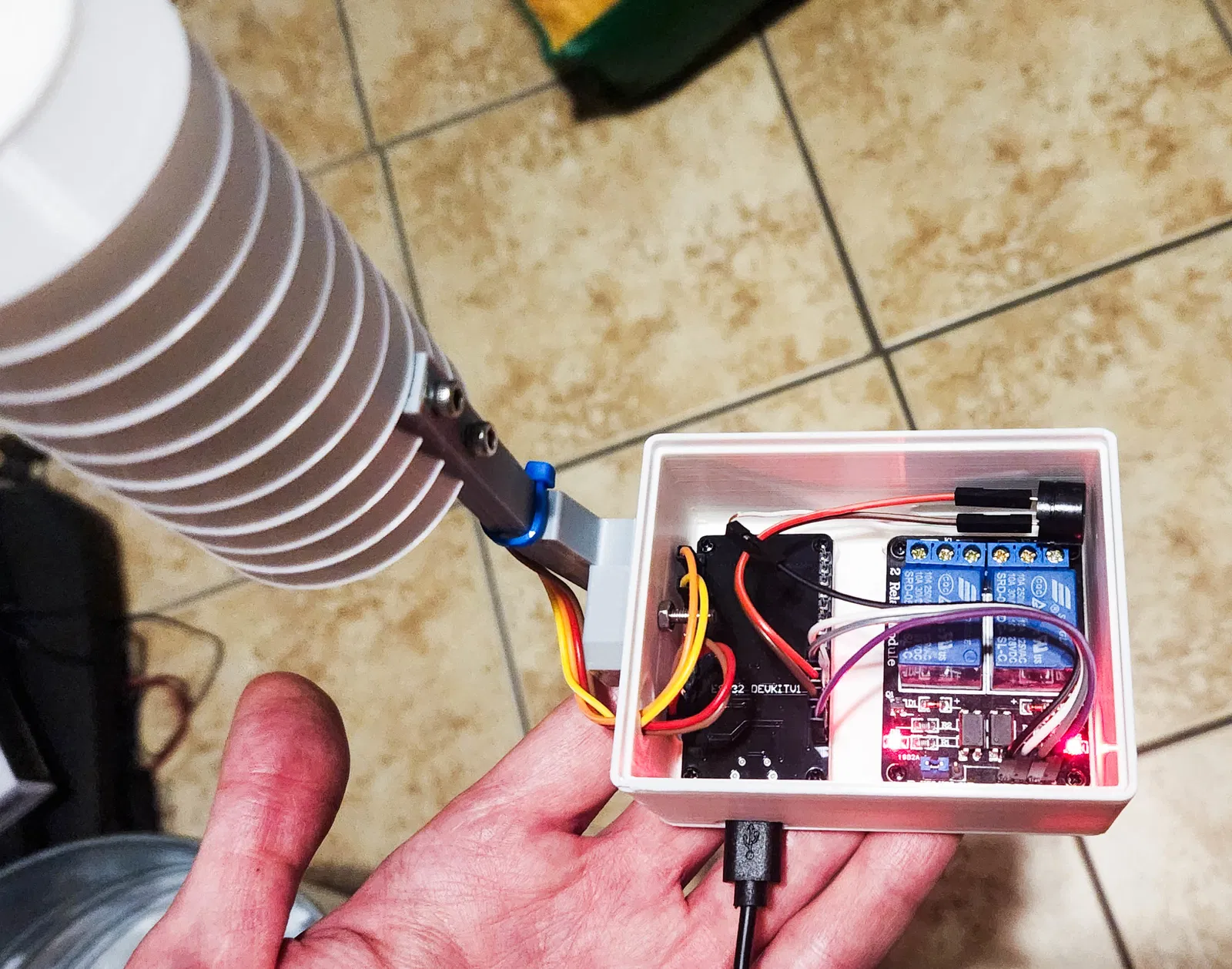

Các hộp mình làm cho dự án ESP32. mình định sẽ thêm hết các hộp của mình vào đây để mọi người có thể nhanh chóng xem và chọn theo nhu cầu dự án của riêng họ. nhiều ESP32 thậm chí không có lỗ vít trên PCB nên mình chủ yếu dùng keo nến để dán nhẹ nhàng bảng mạch lên bản in 3D. hãy chắc chắn kiểm tra các tính năng với chế độ xem 3D của từng tệp. kế hoạch của mình là làm cho hộp đa năng và dễ sử dụng. nhiều thiết kế hộp dự án yêu cầu các bộ phận rất cụ thể và dung sai chặt chẽ, vì vậy rất khó sử dụng. kế hoạch của mình là làm cho hộp dễ sử dụng. nắp hộp thường chỉ được dán nhẹ bằng keo nến vào thân hộp. ### Hộp Relay: * làm đơn giản cho ESP32 30 chân và mô-đun 1-2 relay

• có lỗ cho cảm biến ngoài hoặc bất cứ thứ gì khác.
• lỗ cho cáp USB
• cắt cho kết nối dây relay

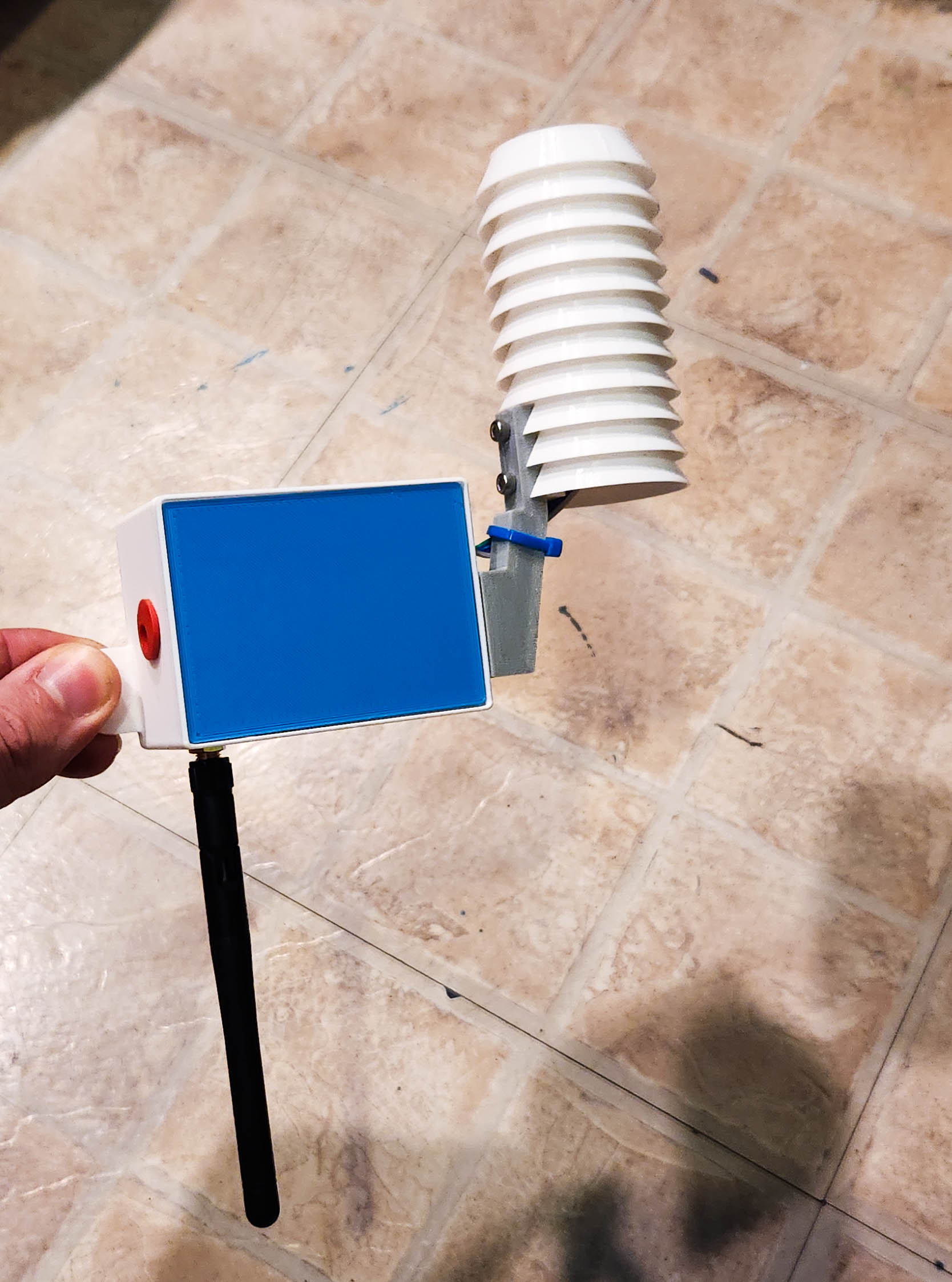

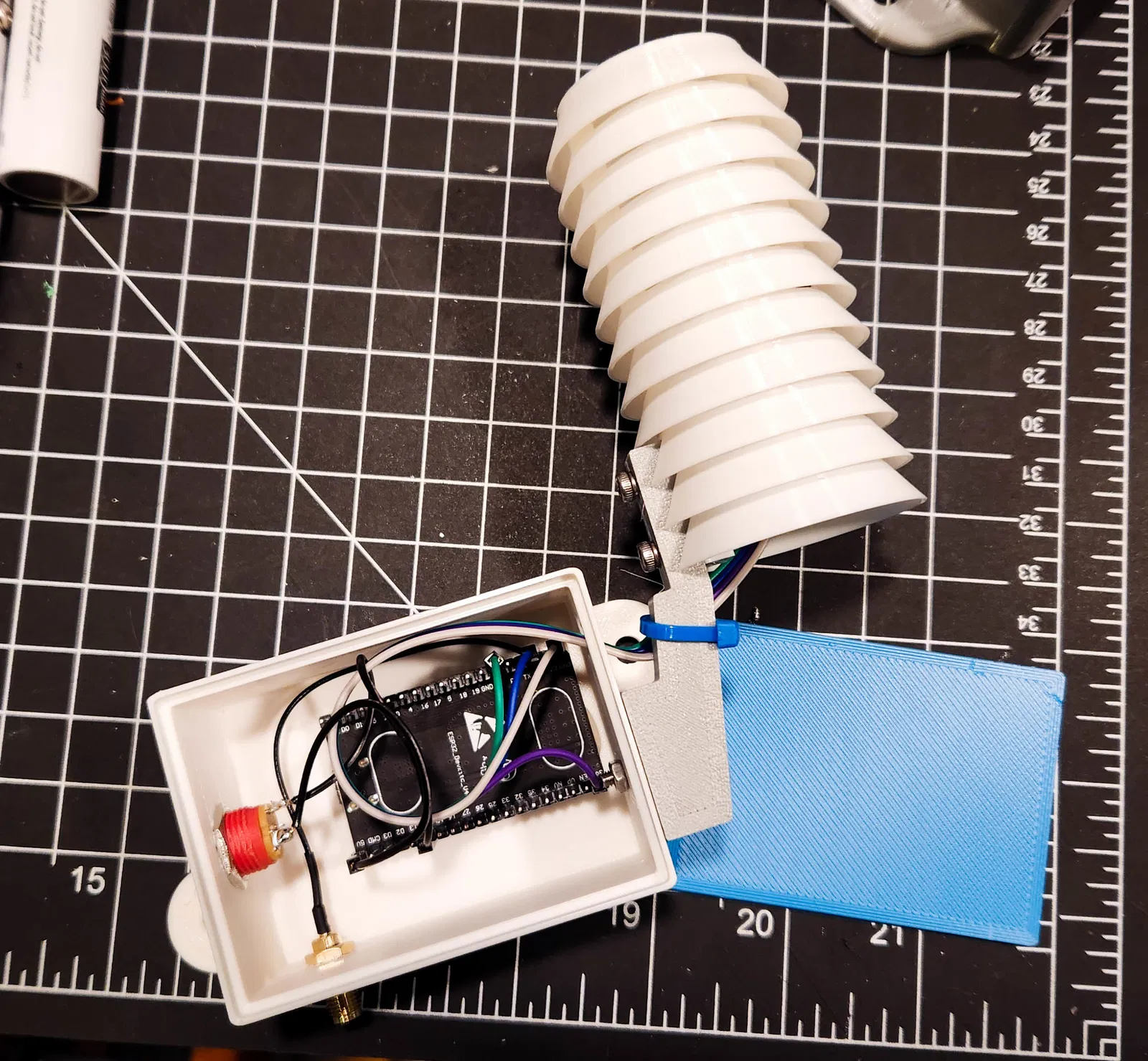

• có sẵn hoặc không có trụ gắn bên trong ### Trạm Ăng-ten: * đầu nối SMA bulkhead cho ăng-ten BLE/WiFi
• 2 giá đỡ vít ở bên cạnh

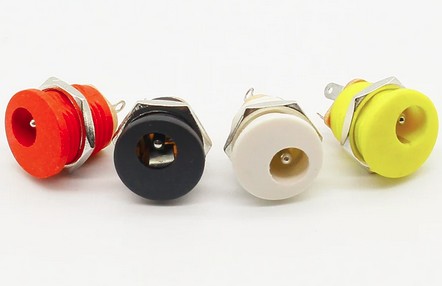

• giắc cắm DC cho phích cắm 5.5mm.

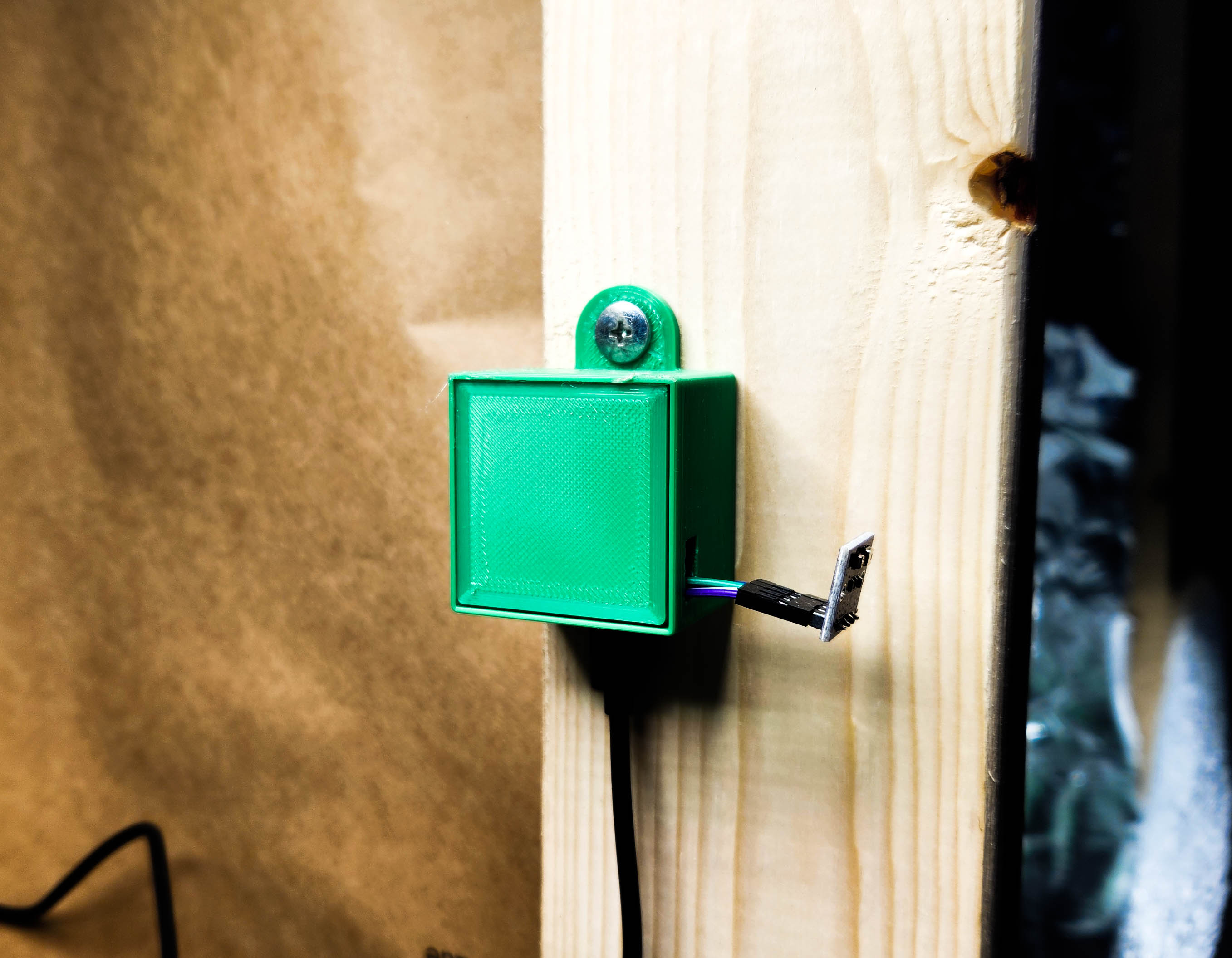

• lỗ cho dây ### Wemos D1: * vừa vặn với Wemos D1 mini tiêu chuẩn
• có lỗ cho phích cắm USB
• lỗ hình chữ nhật ở bên cạnh cho cáp ruy băng (cảm biến và các thứ khác) ### ESP01 Relay: * truy cập bên hông cho các khối đầu cuối
• truy cập phía trên các vít

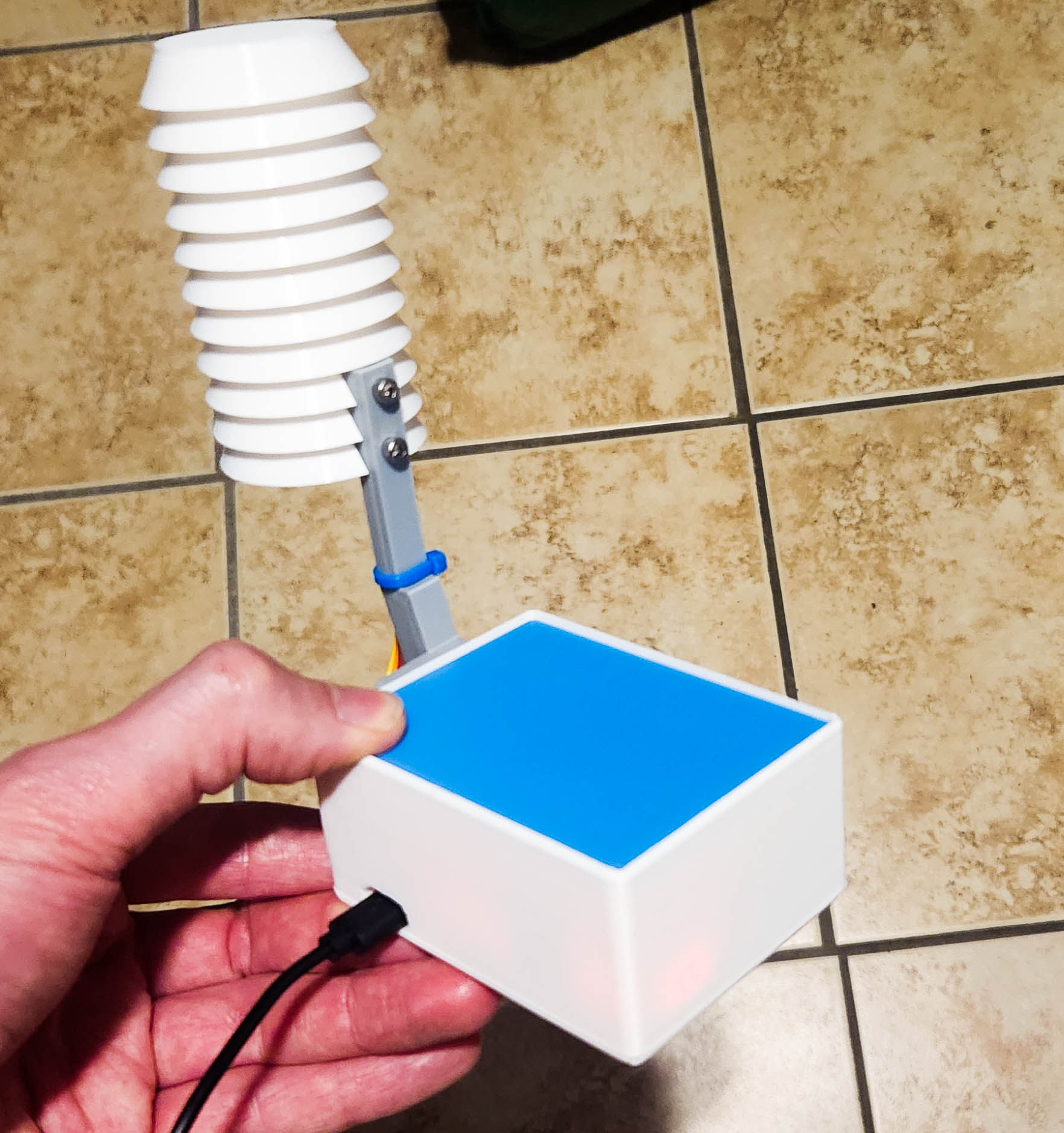

• lỗ ở bên cạnh cho nút reset? * = hình ảnh sẽ cập nhật sau Màn hình Stevenson là từ thiết kế khác của mình: printables.com/model/601440
