Đế Gắn SecKit SK-Tank Orbiter 1.5 Copperhead
- Lượt tải
- 19
- Lượt thích
- 1
- Lượt coi
- 264
- Bản remix
- 0
- Bình luận
- 0
File 3 77,8 MB
- Copperhead_cap_v3.0_1766002921.stlSTL · 148,3 KB
- Copperhead_mount_v3.0_1766002921.stlSTL · 332,7 KB
- Extruder_Hotend_Mount_v12_1766002922.stepSTEP · 77,3 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #118759
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

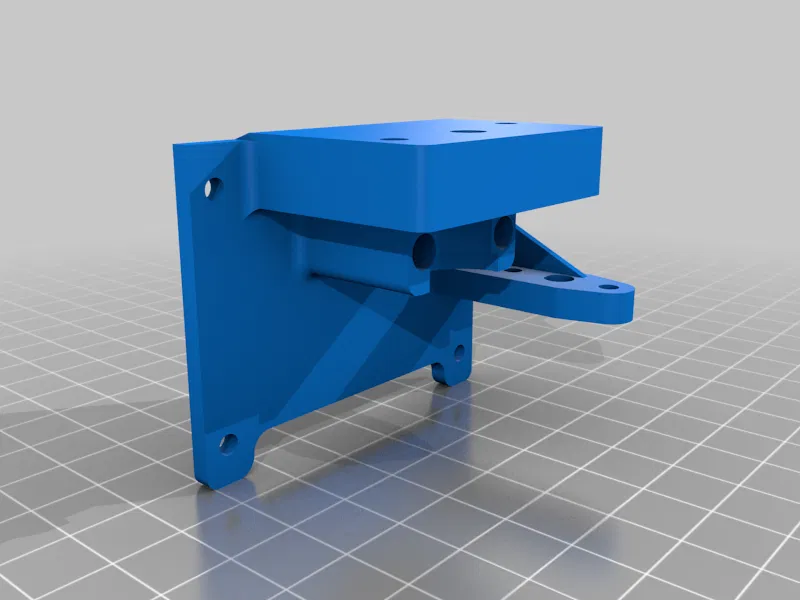

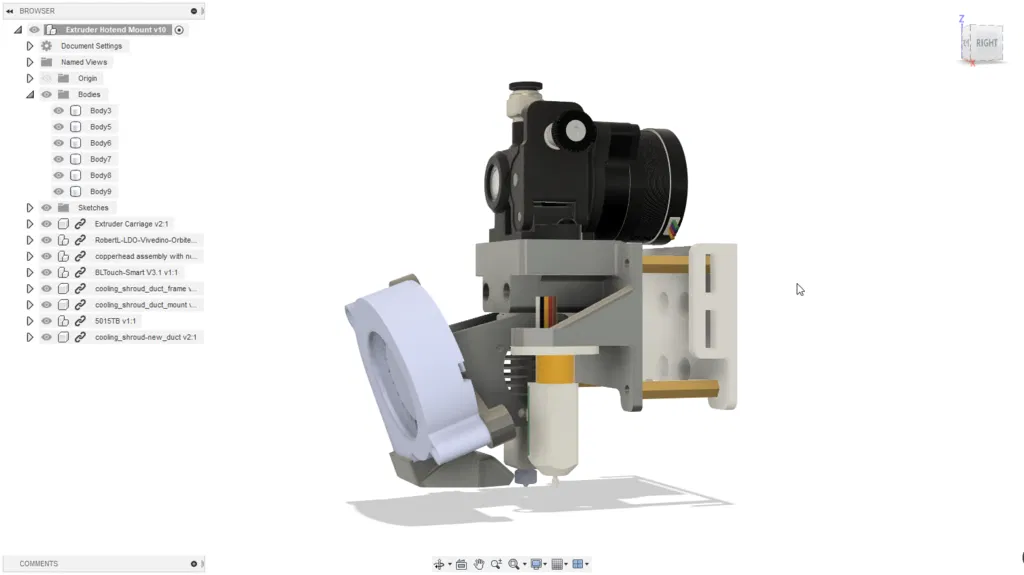

Đây là một đế gắn cho bộ đùn/đầu nóng và cảm biến ABL của mình trên SecKit SK-Tank. Mình đang xài bộ đùn orbiter v1.5 với đầu nóng Slice Engineering Copperhead. Mình cũng quyết định xài BL Touch thay cho đầu dò cảm ứng. Xin lưu ý đây là bản thử nghiệm và sẽ cần chỉnh sửa dựa trên quá trình sử dụng. Ví dụ, mình chưa tích hợp tùy chọn quản lý dây cáp trên đế này, nên bạn sẽ phải tự thêm vào tùy theo cách đi dây của mình. Giải pháp làm mát bộ phận cho sự kết hợp này được lấy từ bản in này (https://www.thingiverse.com/thing:4793026)
Sử dụng ốc ren nhiệt cho hai lỗ vít ở thân chính. Mình đã dùng loại này: https://www.amazon.com/gp/product/B01IZ1RN0A/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Độ lệch BL Touch: X: 25.25, Y: 0.0, Z: 3.0
Đế gắn này cũng có thể xài được cho Orbiter với đầu nóng V6, dù mình chưa thử. Tuy nhiên, bạn sẽ phải dùng giải pháp làm mát bộ phận khác. Hy vọng cái này hữu ích cho bạn.
Ghi chú:
In bằng PETG:
Chiều cao lớp: 0.2 mm
Phần trăm ruột: Gyroid 30%
Nhiệt độ đầu phun: 235 C
Nhiệt độ bàn: 60 C
Tốc độ in: 70 mm/s
Gia tốc in: 2500 mm/s/s
Giật (Jerk): 8 mm/s
Phần cứng cần thiết:

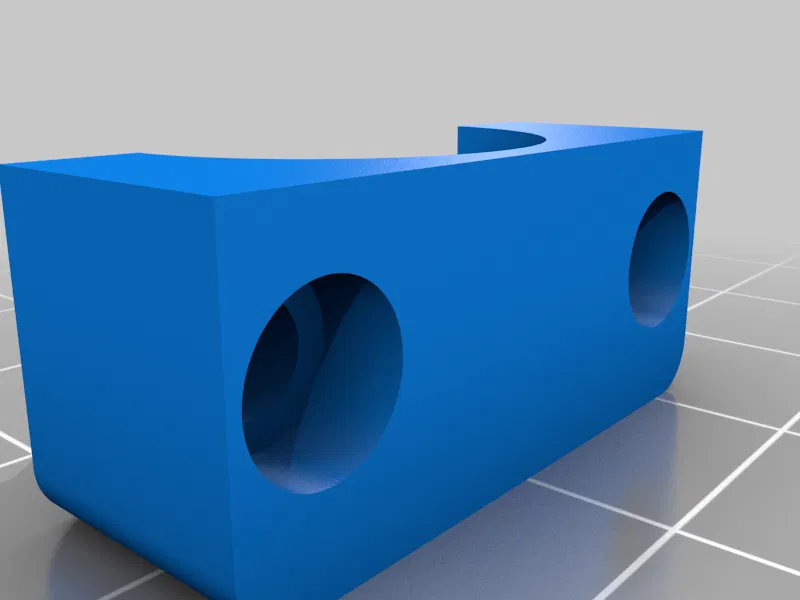

Ốc đầu tròn M3x0.5 dài 10 mm: 8 (2 để gắn BL Touch, 2 để cố định nắp đầu nóng, 4 để gắn đế vào các trụ X carriage)
Ốc đầu tròn M3x0.5 dài 16 mm: 2 (để gắn Orbiter)
Ốc ren nhiệt M3x0.5 đường kính 5.3 mm: 2
Đai ốc M3x0.5: 4 (2 cho Orbiter và 2 cho BL Touch)
Danh mục: Đầu đùn máy in 3D
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 3
- Tổng dung lượng
- 77,8 MB
- File lớn nhất
- 77,3 MB
