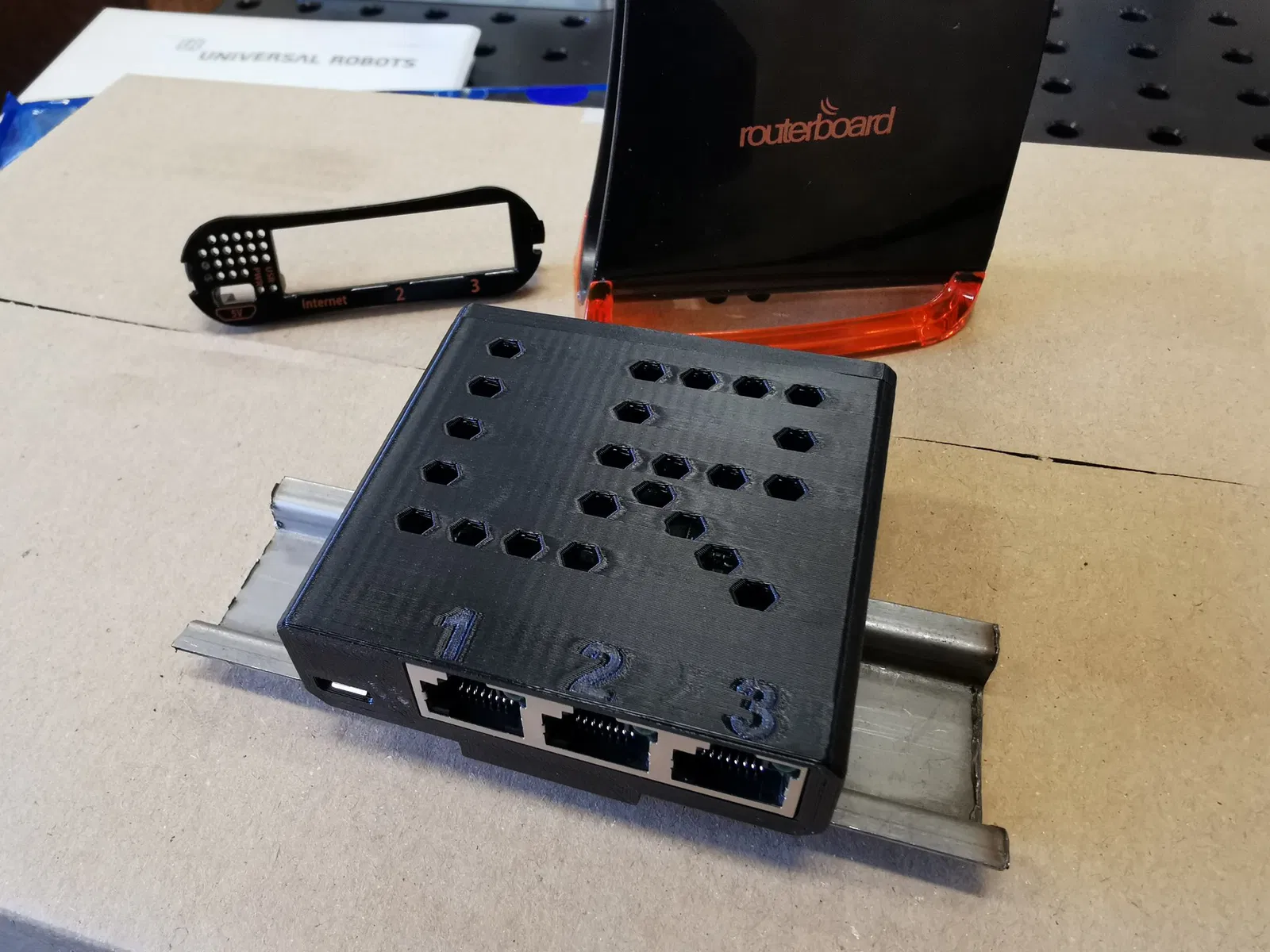

Vỏ DIN rail cho Mikrotik RB931m 2nD (hAP mini)

CẢNH BÁO. Điều này có thể hủy bỏ bảo hành. Ý tôi là, vâng, nó sẽ hủy bỏ bảo hành :)

Vỏ gốc trông khá đẹp nhưng thật sự rất khó để gắn nó ở đâu đó.

Tôi đã in cái này bằng PETG với chiều cao lớp 0.2 mm.

Để in các hướng dẫn ánh sáng LED nhỏ, tôi đã sử dụng PETG trong suốt và nó hoạt động khá tốt. Nếu bạn không có máy in có khả năng in nhiều màu, chỉ cần loại bỏ đối tượng có tên “LED” và bạn sẽ còn lại 2 lỗ trong vỏ.

Để có thể lắp PCB vào bên trong vỏ, tôi đã phải rút ngắn 2 chân nằm trong các đầu nối RJ45, phần còn lại có thể giữ nguyên, không cần sửa đổi thêm. Bạn cũng có thể chỉ cần uốn cong các chân một chút, cũng sẽ hoạt động.

Dung sai khá chặt chẽ nên tôi chỉ đề nghị in cái này trên một máy in đã được hiệu chỉnh tốt.

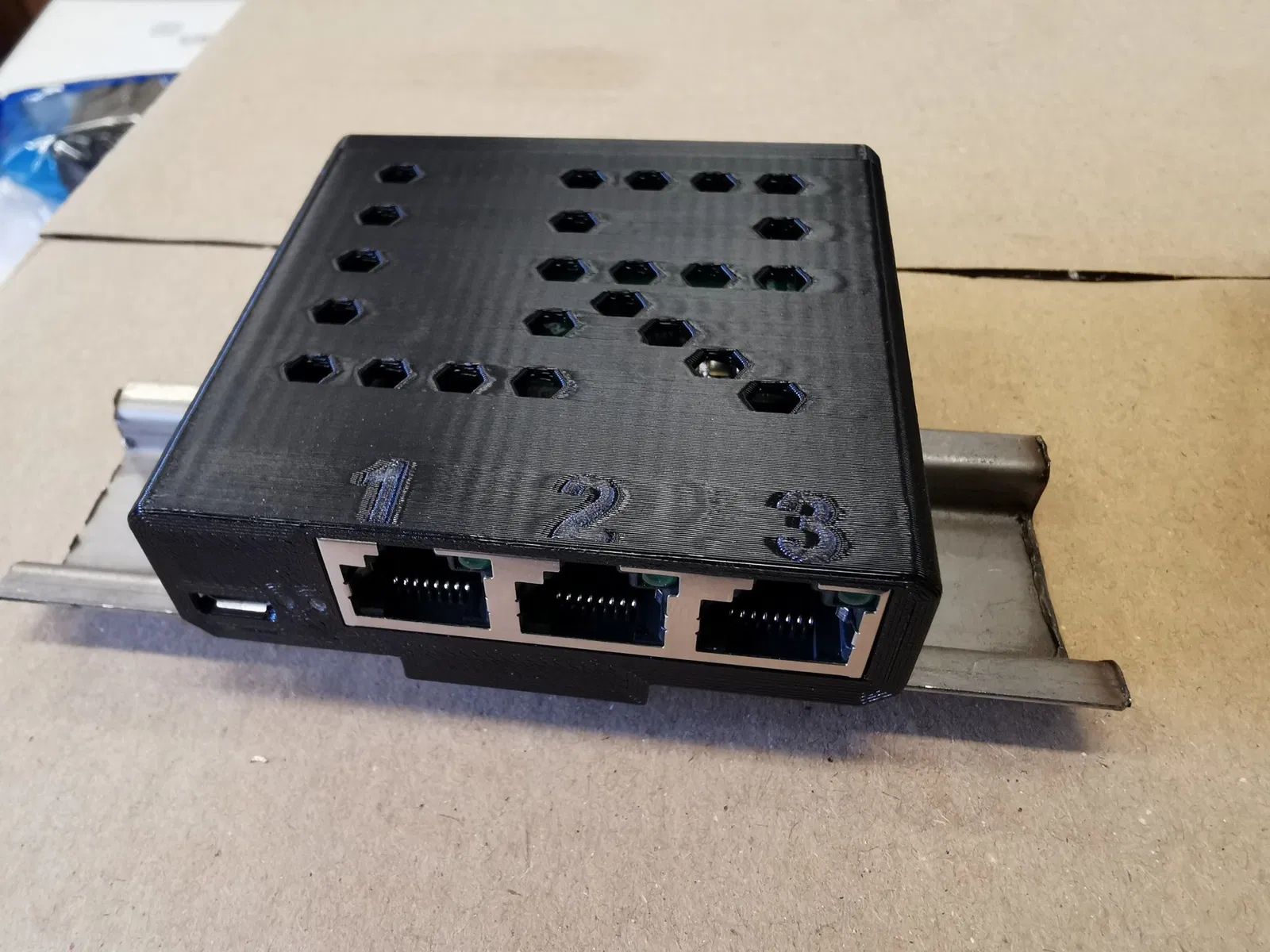

Các số 123 đã được thêm vào trong Bambu Slicer trước khi in.

Ôi, để lấy PCB ra khỏi vỏ gốc, chỉ cần sử dụng một tuốc-nơ-vít phẳng và chèn nó vào lỗ dưới và xoay một chút. Tôi đã sử dụng 2 cáp LAN mà tôi kết nối với cổng 1 và 3 và kéo mọi thứ ra khá nhẹ nhàng.

Kẹp cũng đã được cập nhật trong tệp 3mf, cái trong ảnh thì hơi ngắn.

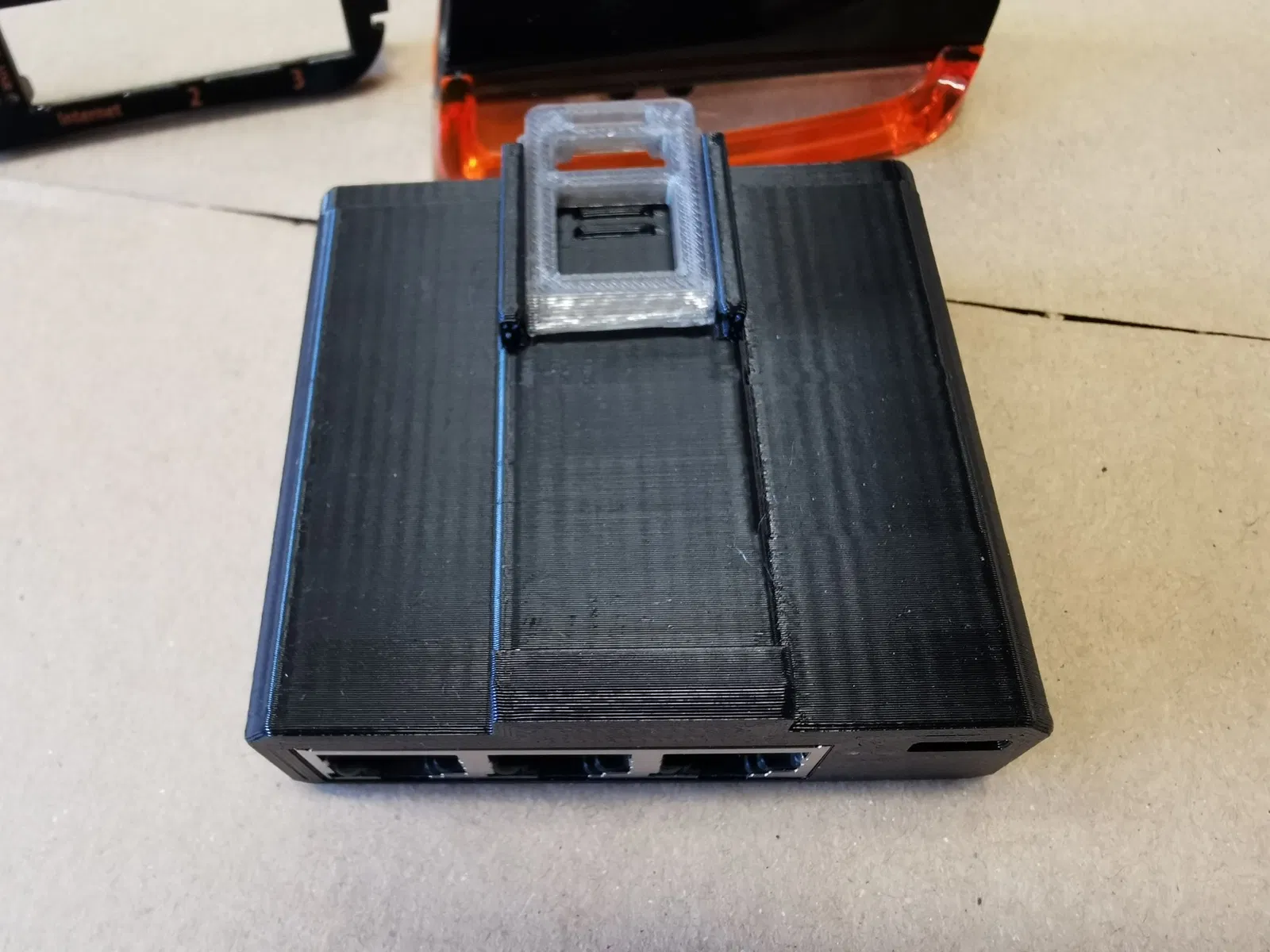

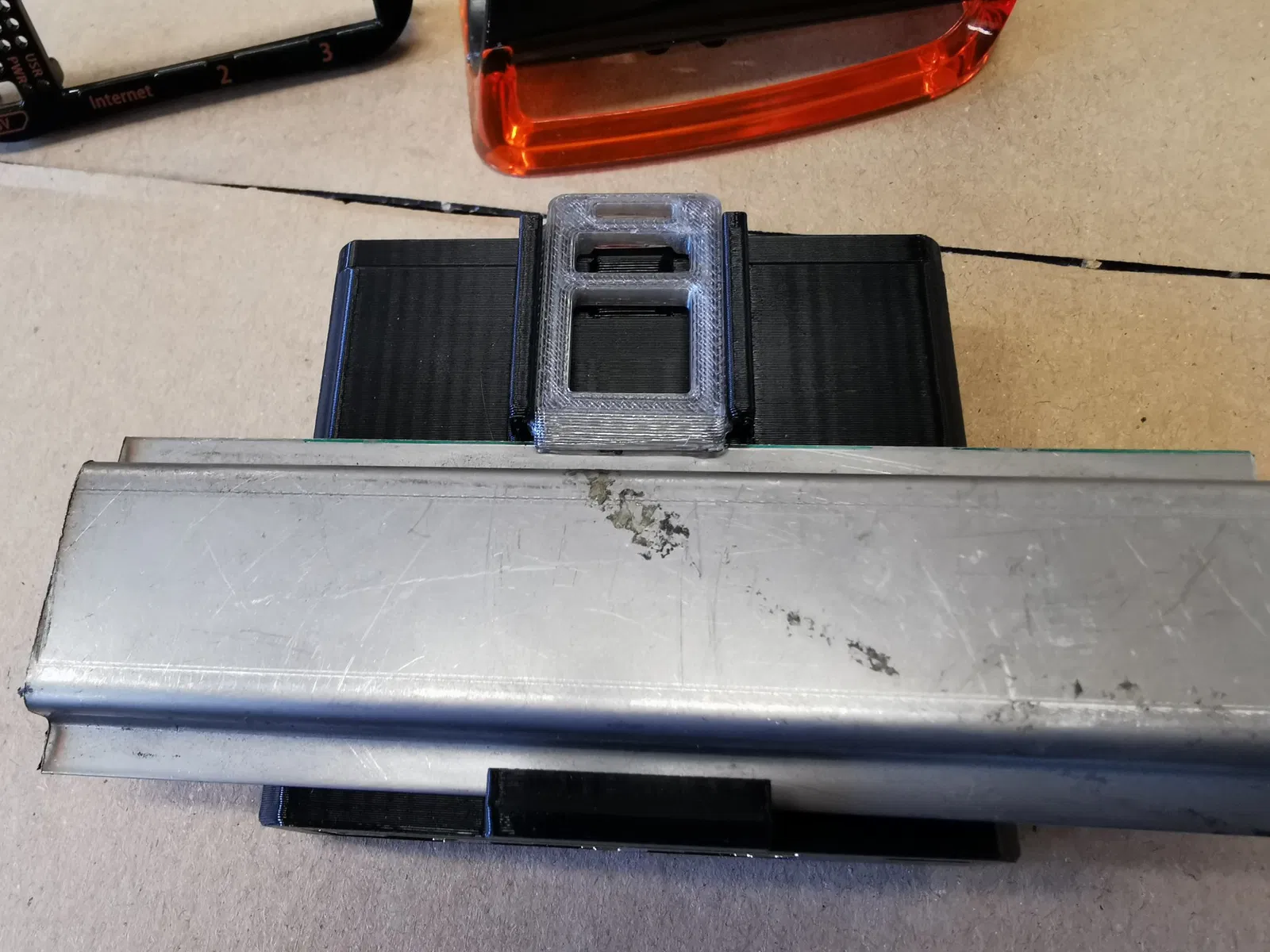

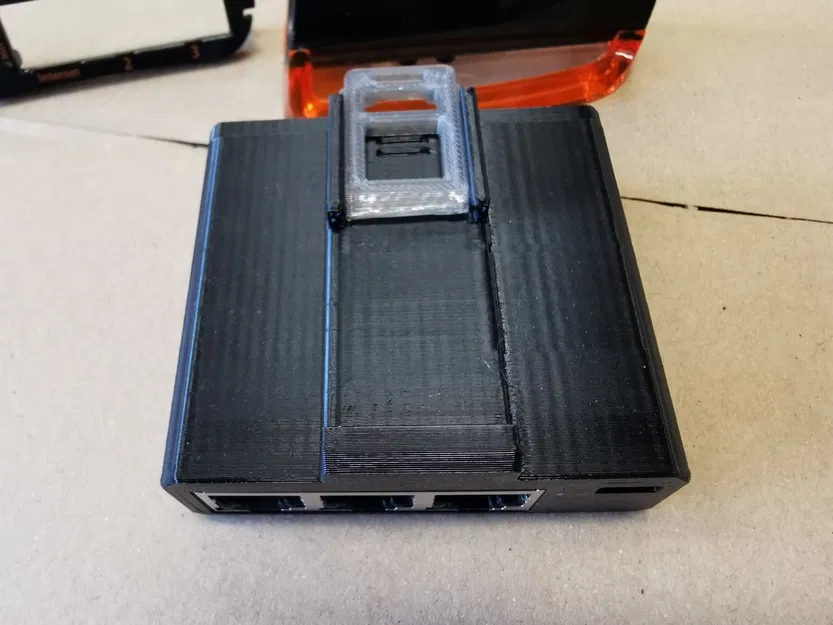

Bạn chỉ cần hỗ trợ phần của vỏ nơi kẹp trượt vào. Kẹp trượt vào phần vỏ từ trong ra ngoài nên nó không thể rơi ra khi được gắn trên thanh DIN.

Ôi đúng rồi, tôi không tạo bất kỳ lỗ nào cho các nút “Reset” và “Mode” có chủ ý, bạn vẫn có thể chỉnh sửa mô hình và tạo chúng :)

Bạn cũng sẽ cần 2 chiếc vít nhỏ để có thể lắp lại tấm lưng vào phần vỏ.
