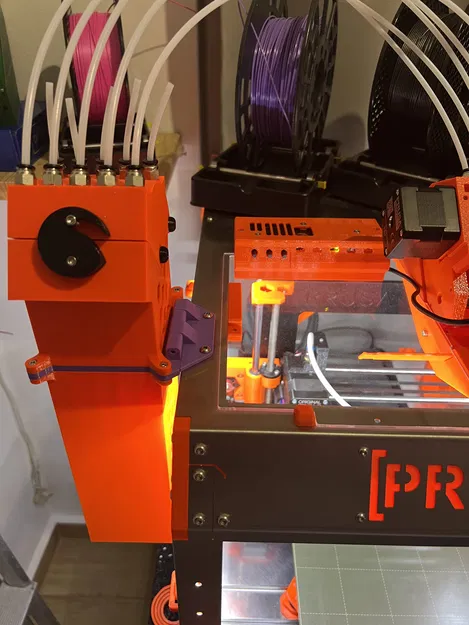

Phụ kiện PrusaBox bản lề cho Bộ đệm MMU2S (lấy cảm hứng từ RMU Buffer)

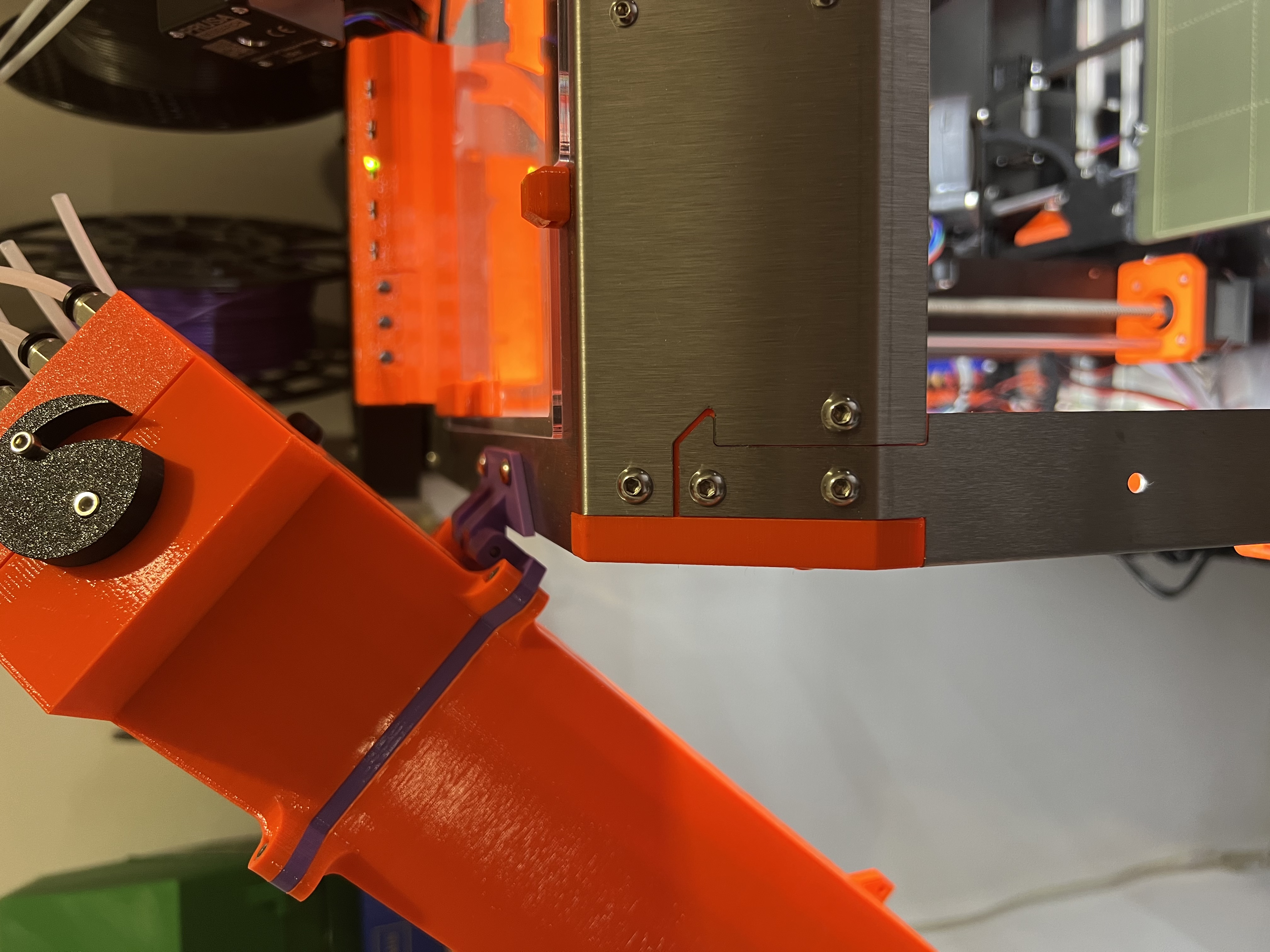

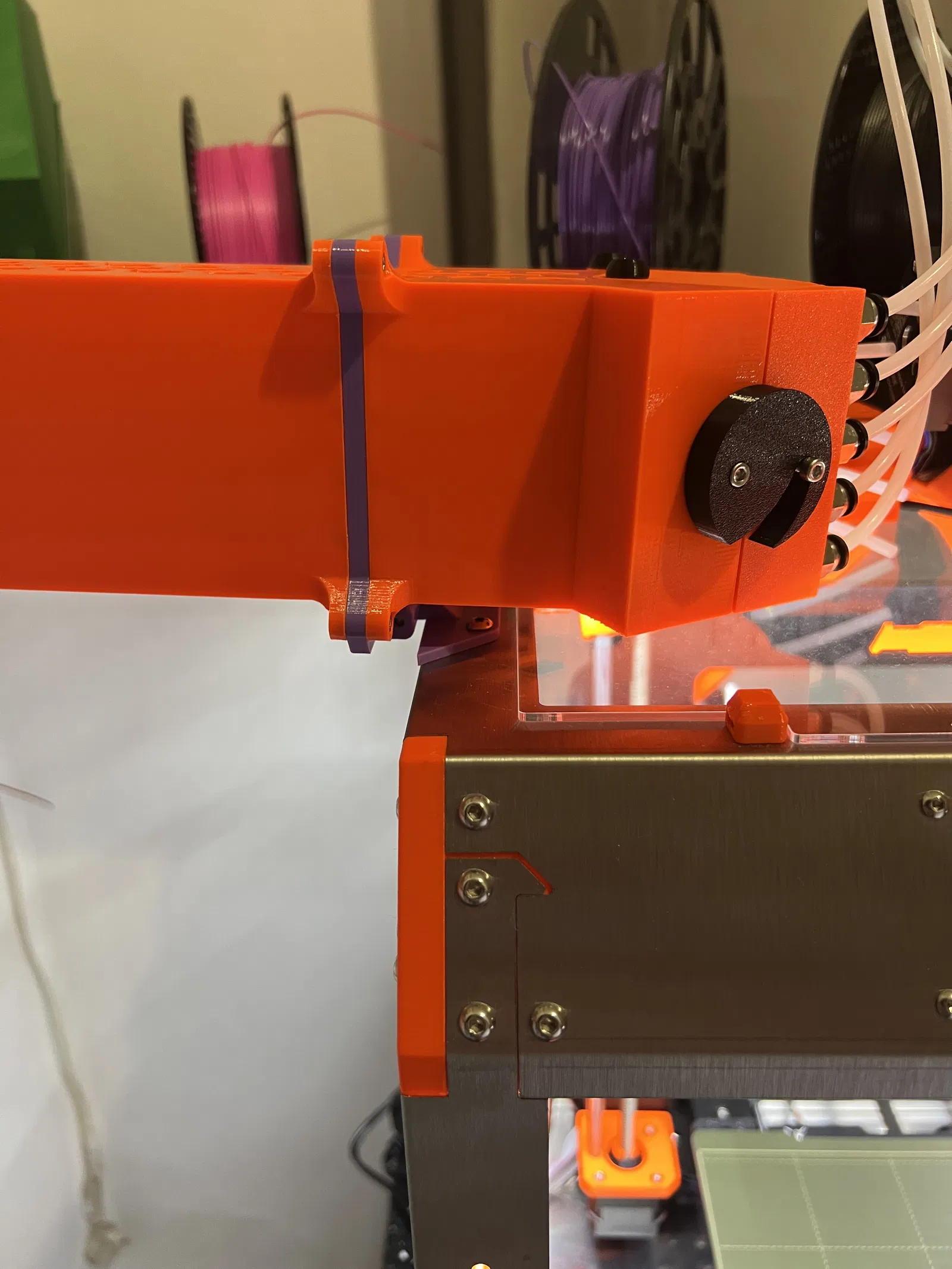

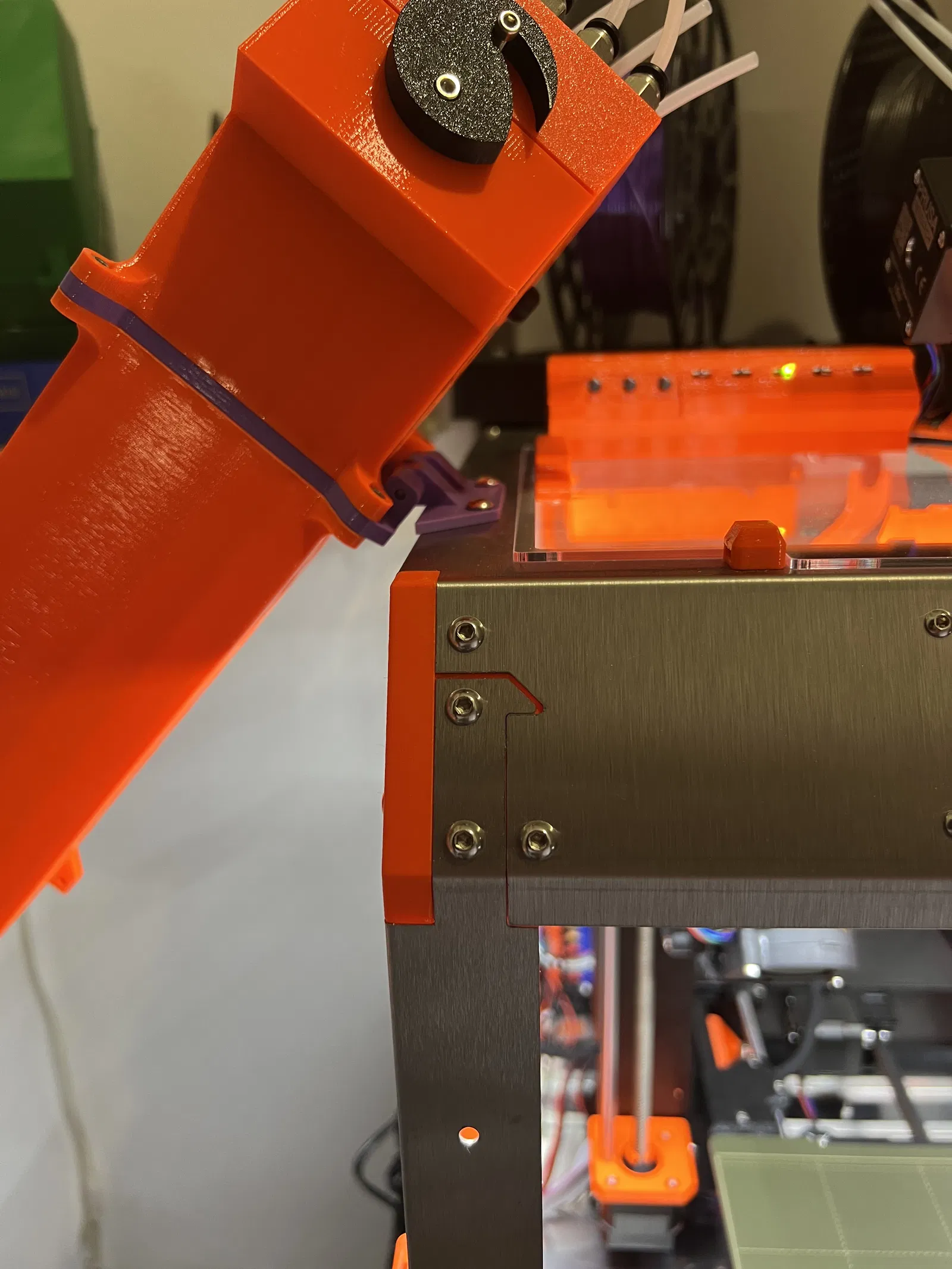

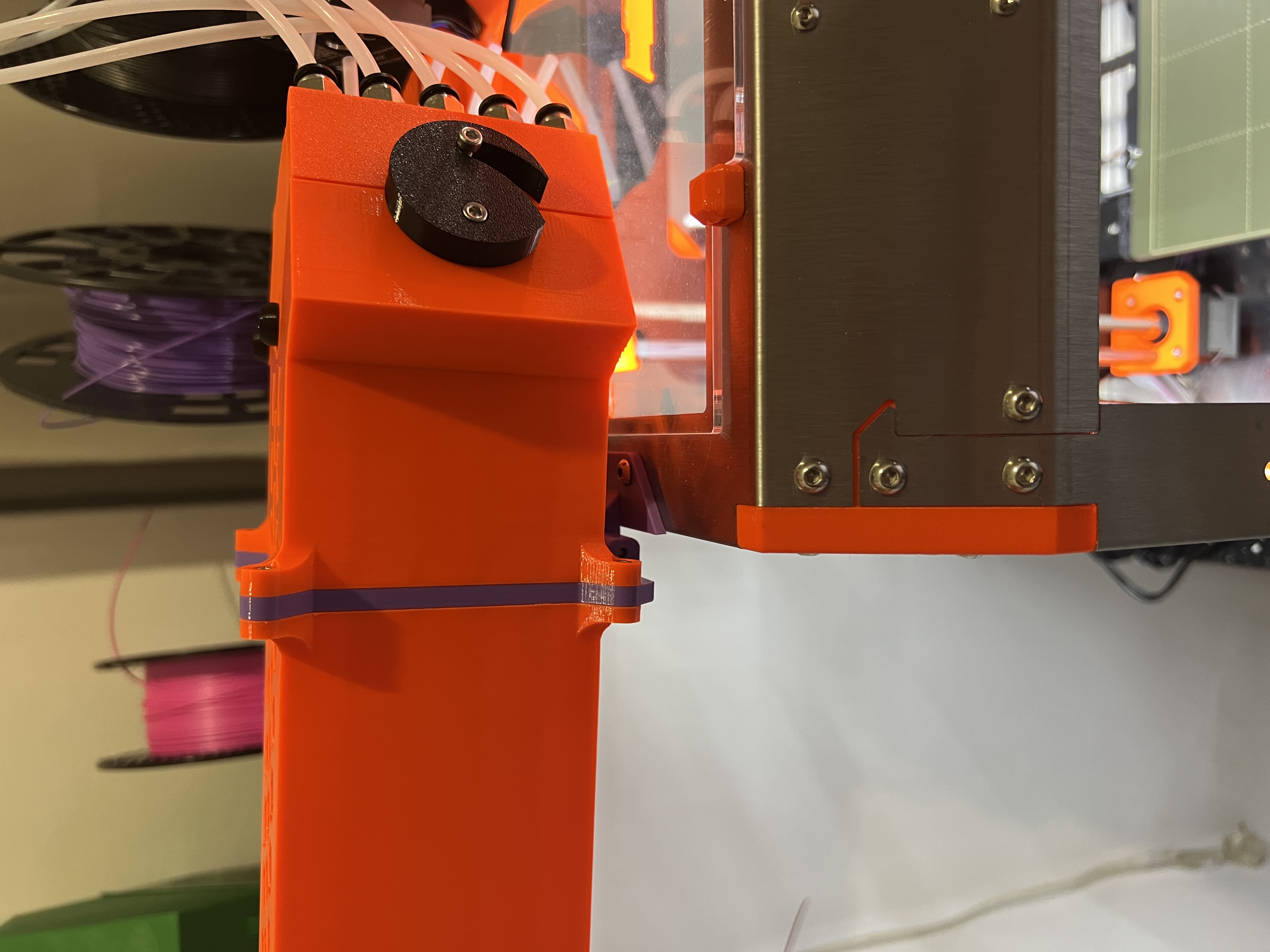

Đây là phiên bản có bản lề của thiết kế của tôi PrusaBox adapter for "MMU2S Buffer (inspired by RMU Buffer)" để bạn cũng có thể mở cửa bên một cách dễ dàng. Tôi giữ nguyên ngôn ngữ thiết kế bản lề của hộp gốc để nó trông không bị lạc lõng trên hộp.

Sau khi lắp MM2S, tôi cần gắn một loại bộ đệm nào đó trên PrusaBox của mình. Bộ đệm tôi quyết định sử dụng là MMU2S Buffer (inspired by RMU Buffer).

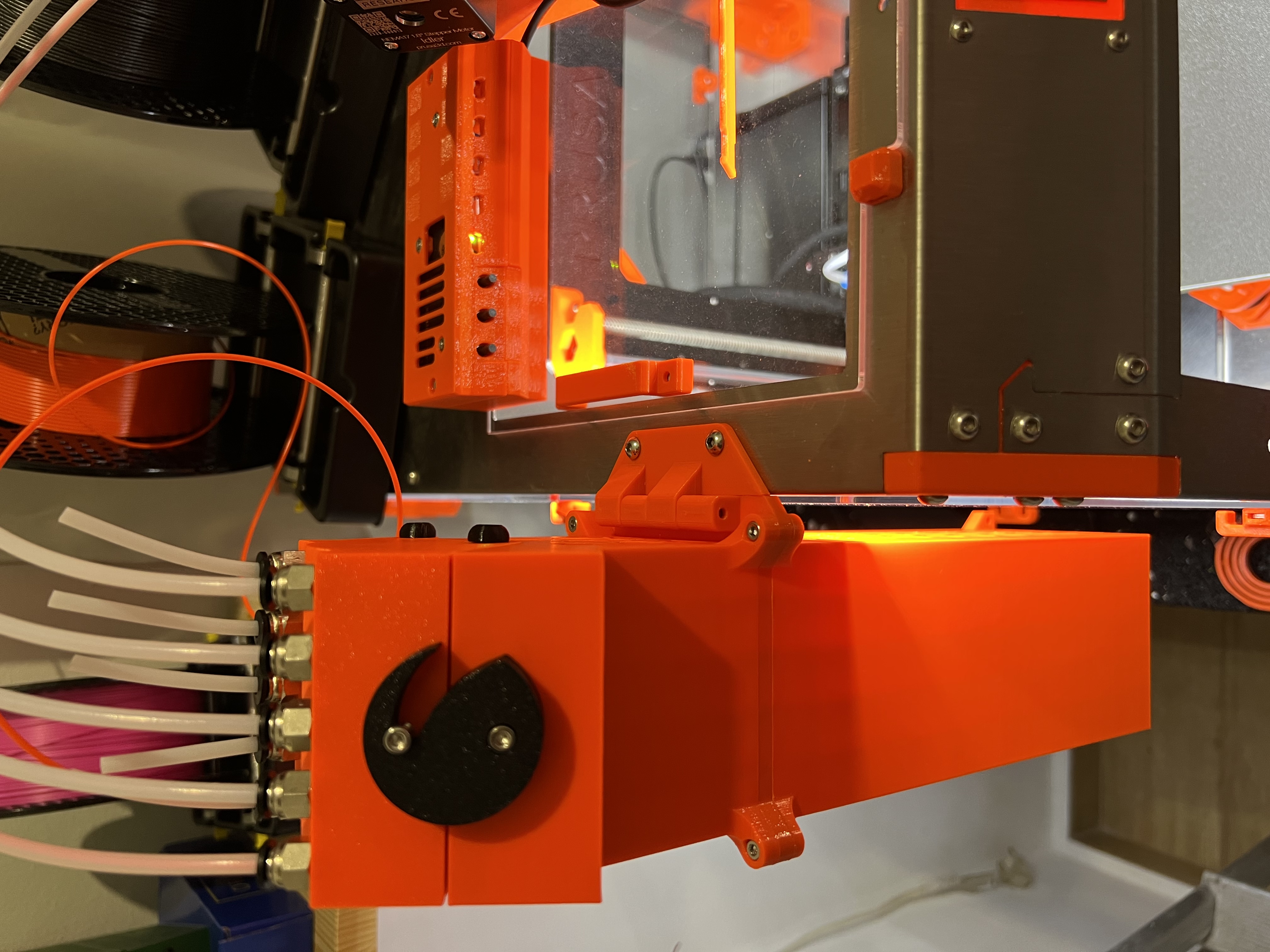

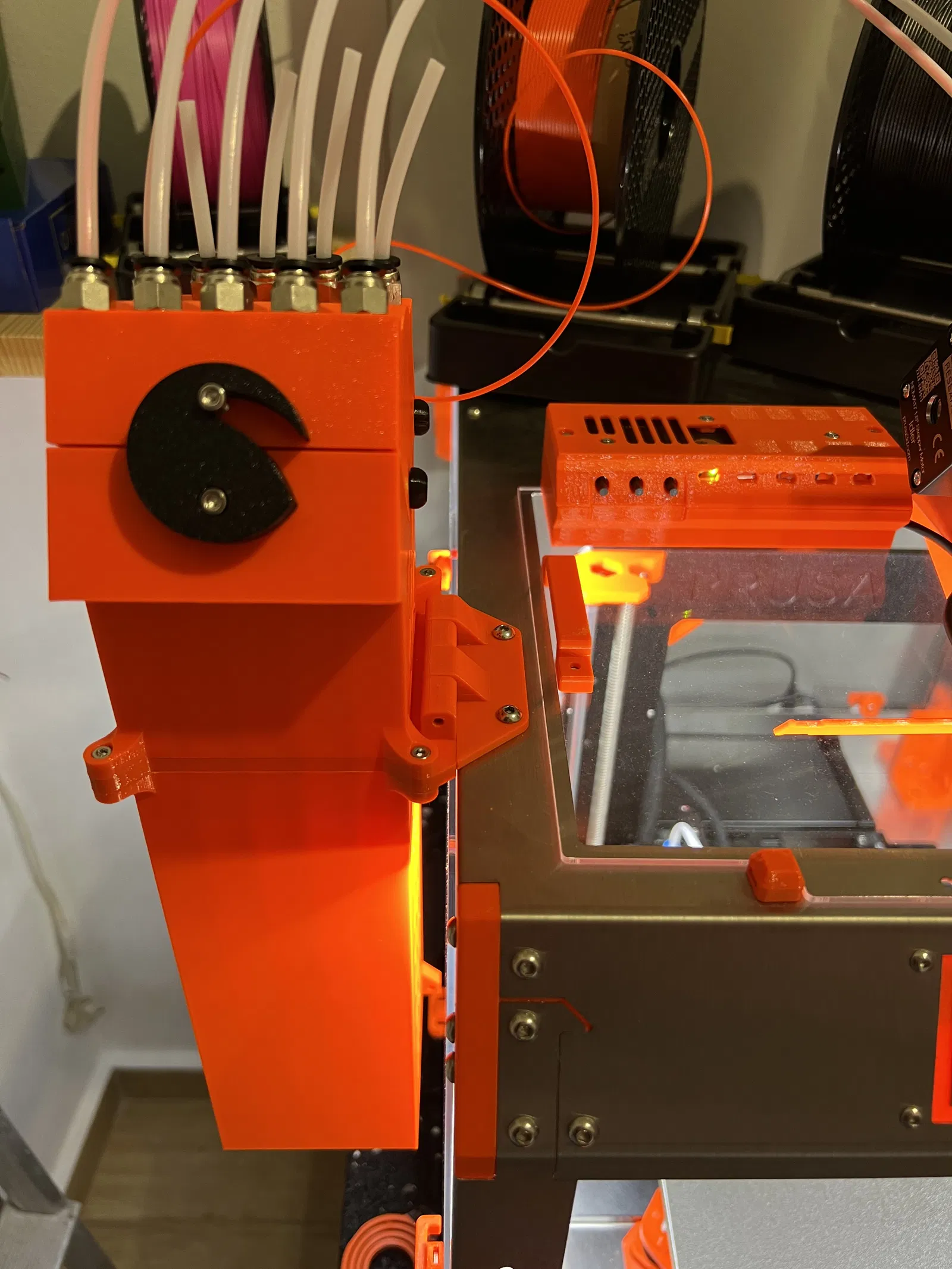

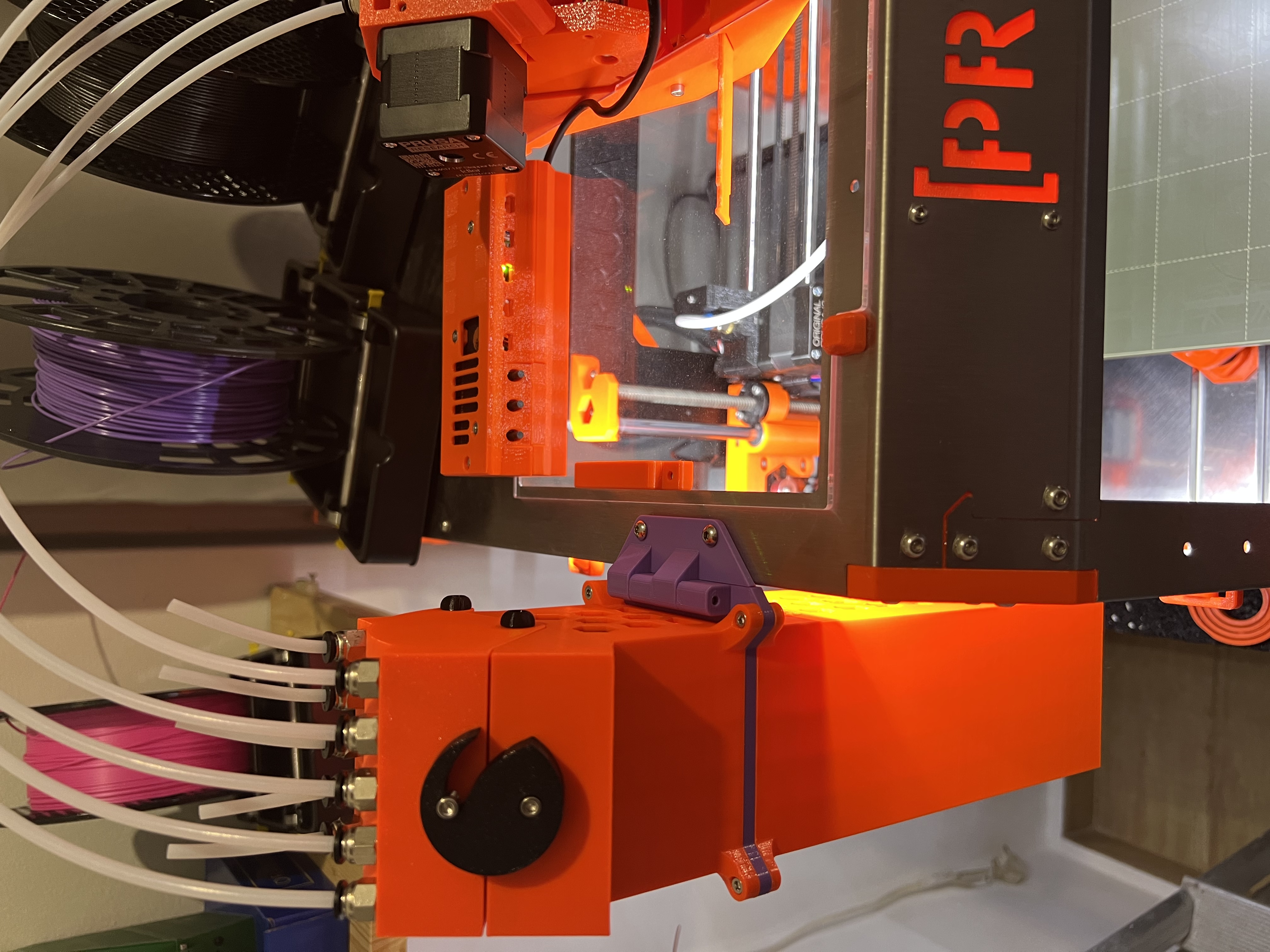

Bộ chuyển đổi này sẽ gắn bộ đệm vào bên cạnh PrusaBox trên hai lỗ đã có sẵn trên nắp trên cho mod giá đỡ cuộn dây bên trong.

Thiết kế của tôi được lấy cảm hứng từ cái này, nhưng nó là một thiết kế lại hoàn toàn từ đầu. Vì vậy, đây không phải là bản chỉnh sửa, và bộ phận được liên kết không khớp với bộ đệm của tôi.

Các bước lắp ráp

1. Vặn bộ phận hộp vào hộp.
2. Căn chỉnh bộ phận còn lại, với bản lề trên bộ phận đã được vặn vào hộp.
3. Lắp các chốt (chỉ có thể lắp từ mặt sau).
4. Vặn phần trên của bộ đệm.
5. Vặn phần dưới của bộ đệm.
6. Xong.

Lưu ý khi lắp ráp

• Nếu gặp khó khăn khi lắp chốt, hãy dùng lục giác để đẩy chúng.
• Bạn phải đẩy cả hai chốt từ cùng một phía của bản lề (mặt sau, về phía Logo PrusaBox).
• Đừng gắn bộ phận này vào bộ đệm trước khi cố định nó vào hộp, nếu không sẽ không thể lắp bản lề.

Filament

PETG hoặc PLA

BOM

2x Vít M4x10 (Được cung cấp trong Bộ dụng cụ PrusaBox) 2x Đai ốc M4 (Được cung cấp trong Bộ dụng cụ PrusaBox) 2x chốt kim loại đã được sử dụng cho bản lề cửa trên

Cài đặt in

Perimeters : 6 Fan speed min : 60% max : 61% Bridges fan speed : 70% Layer height : 0.20 Infill pattern : Gyroid
