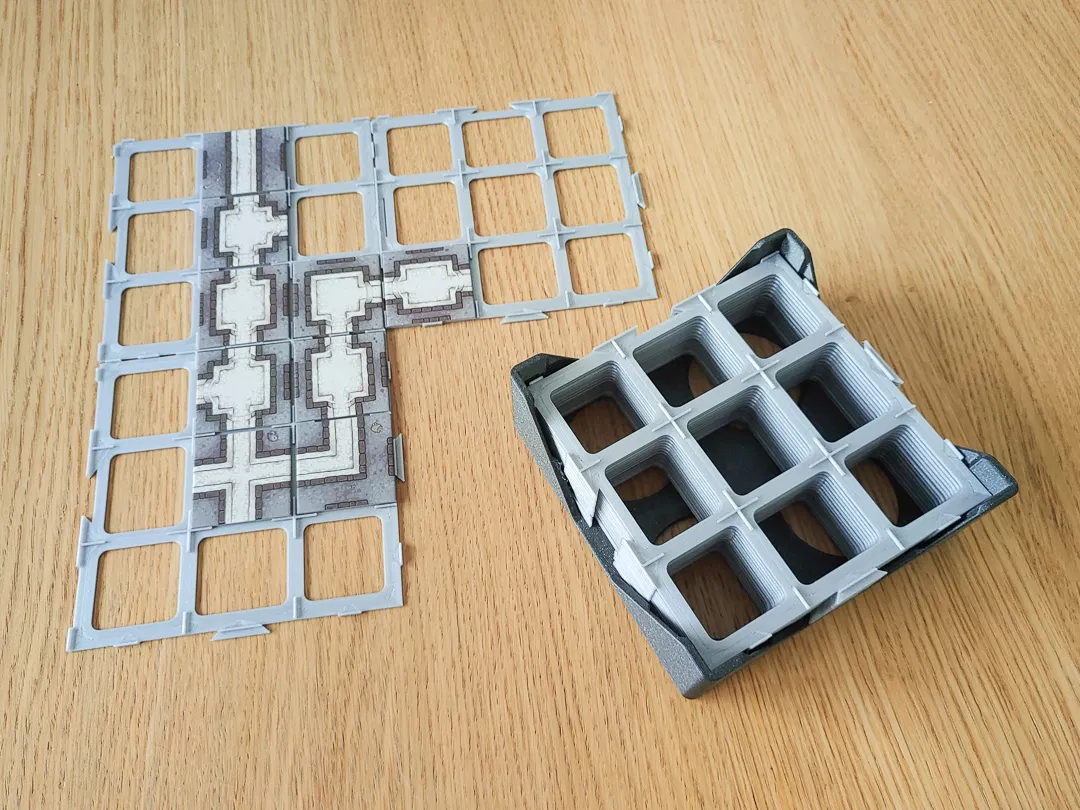

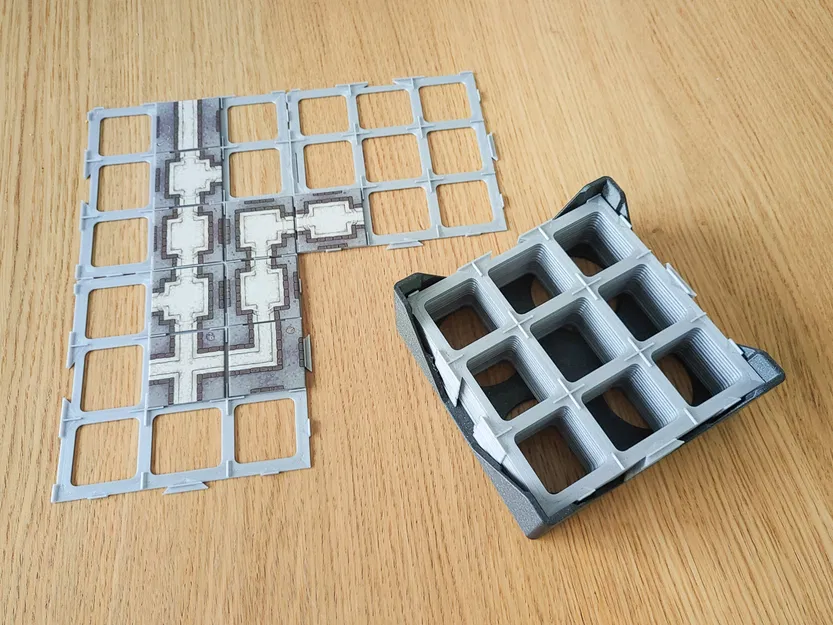

Bộ giữ ô cờ Carcassonne tùy chỉnh được (khớp nối)

Bản chỉnh sửa của tôi về bộ giữ ô cờ board game của garyacrowellsr với tùy chỉnh mở rộng và sửa lỗi nhỏ trong SCAD. Phiên bản gốc tại: https://www.thingiverse.com/thing:25158

Như hiện tại, file STL phù hợp với các ô cờ Carcassonne 45 mm nhưng có thể dễ dàng tùy chỉnh trong SCAD cho các kích thước ô khác.

Sau khi chỉnh sửa, tùy chỉnh thông qua các tham số định nghĩa bao gồm cả các khớp nối đuôi én và khoảng hở. Mã SCAD hiện cho phép độ rộng đuôi én độc lập theo hướng dọc và ngang. Với các khớp đuôi én ngang và dọc khác nhau, các ô chỉ khớp với nhau theo đúng chiều và không thể tạo ra khoảng trống với ba khớp đực (hoặc ba khớp cái) hướng vào trong, điều này sẽ không thể lấp đầy được. File STL được cung cấp được làm với khớp đuôi én 18 và 10 mm.

(Nếu bạn không muốn cài đặt OpenSCAD, bạn có thể thử sử dụng Customiser trực tuyến trên Thingiverse, nơi tôi cũng đã tải lên các tệp. Nếu nó hoạt động được thì tôi nói đó... https://www.thingiverse.com/apps/customizer/run?thing_id=4246908)

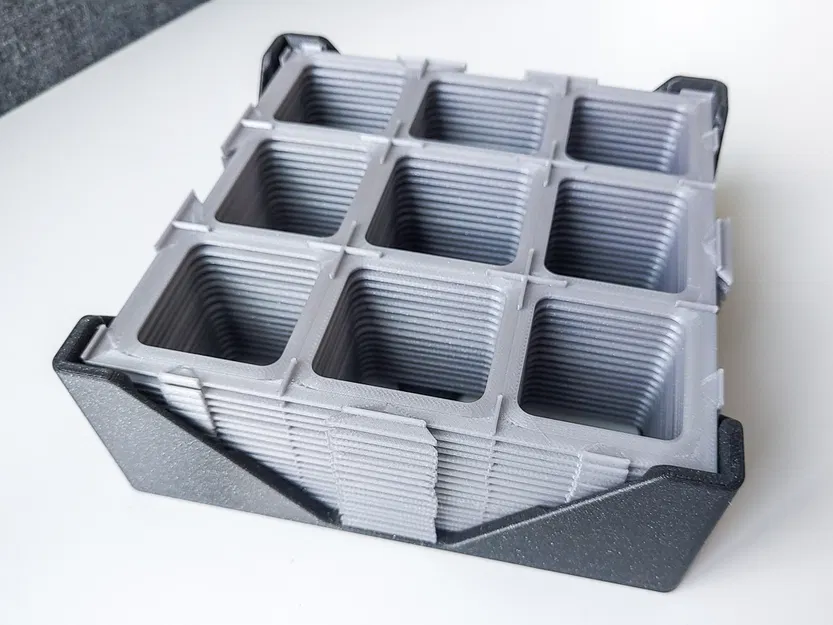

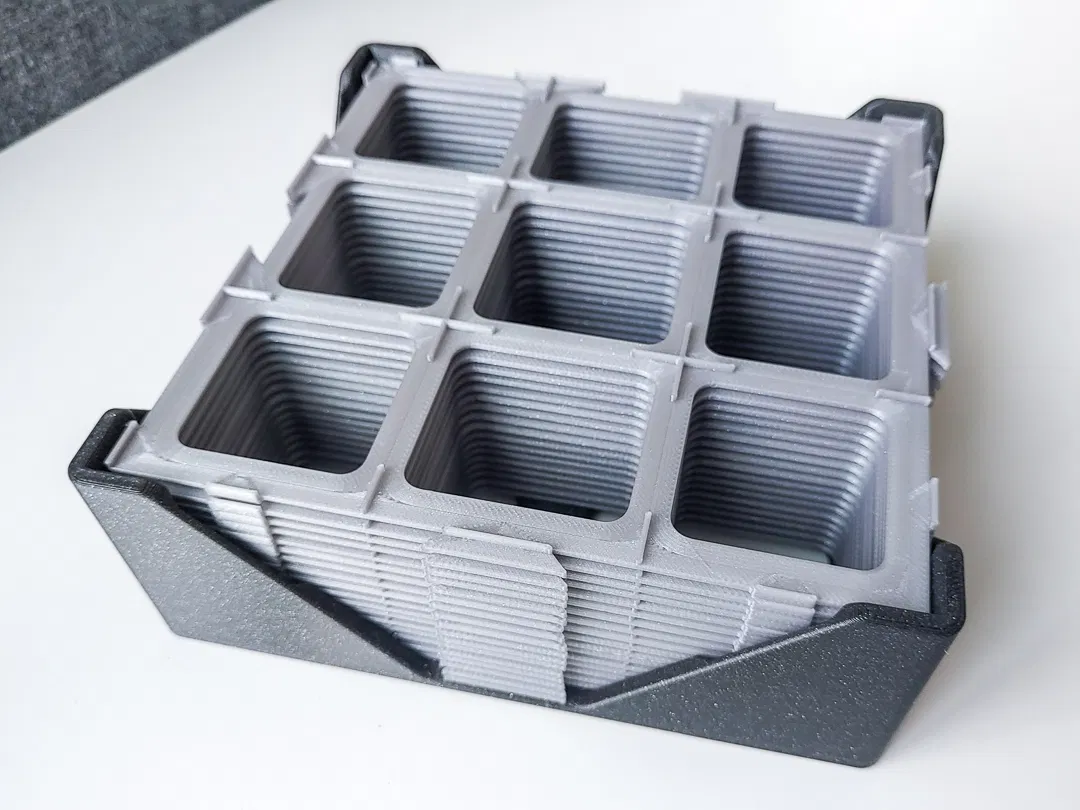

Tôi cũng đã thêm bộ giữ/hộp để lưu trữ các ô cờ. File STL phù hợp với kích thước gốc của ô cờ (17 chiếc), nếu bạn thay đổi kích thước, bạn phải thay đổi bộ giữ cho phù hợp (có tệp Fusion360).

Hướng dẫn in

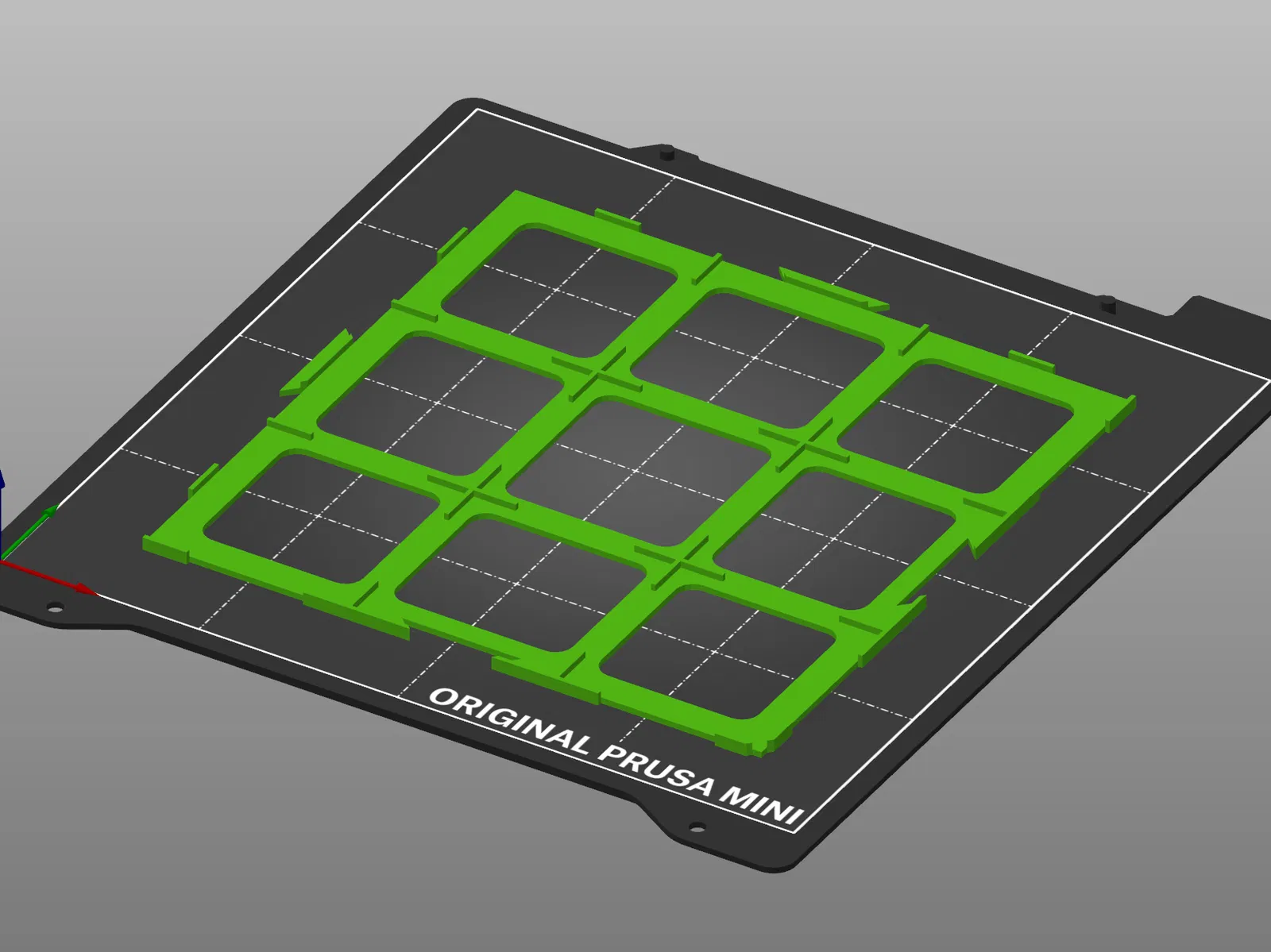

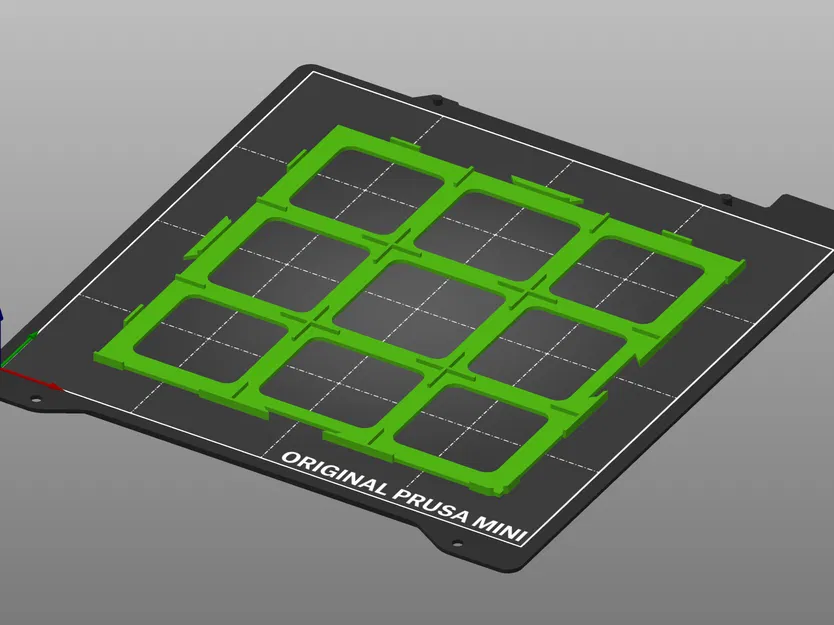

In các ô cờ đặc, cẩn thận với lỗi under/overextrusion và elephant foot vì chúng có thể ảnh hưởng đến độ khớp của các khớp đuôi én. Một ô cờ tốn khoảng 70 phút để in trên máy MINI của tôi.

Bộ giữ/hộp có lợi từ việc điền đầy (infill) dày ở các phần trung tâm mỏng của các cạnh đế để tránh bị uốn cong, xem tệp 3mf (nó tương ứng với tệp gcode đã tải lên).
