Mount Ray Lướt cho E3D Hemera

Phiên bản cuối cùng đã được tải lên

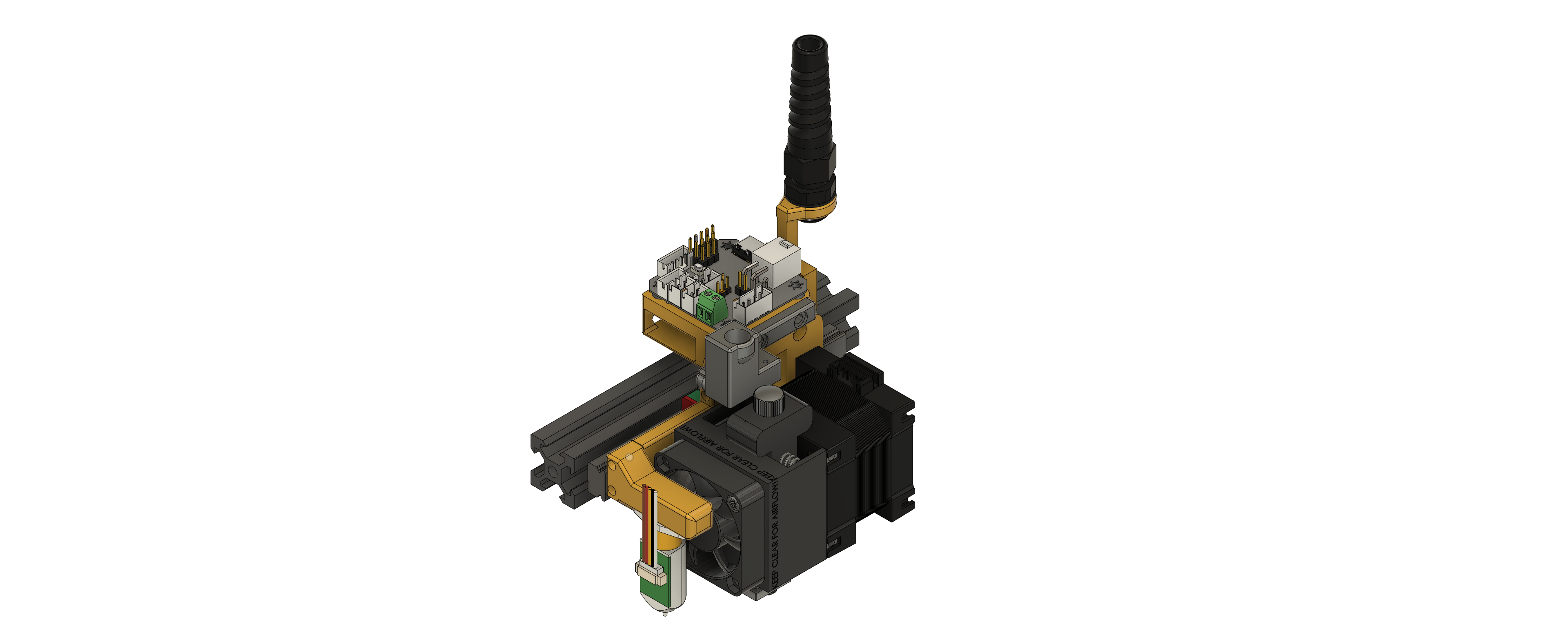

Mount Ray Lướt E3D Hemera, thiết kế cho Anycubic Chiron nhưng có thể dùng cho các máy in khác. Nó có sẵn Mount BL Touch, Mount EBB42 Canbus, Mount PG7 và Mount cảm biến hành trình cho Chiron. Mình thiết kế chủ yếu dùng ốc chìm và phần cứng M3 để dễ dàng tùy biến. Nếu bạn cần cảm biến khác, chỉ cần sửa lại phần gắn cảm biến thay vì sửa cả cái mount.

(Cập nhật)

Thêm Cảm biến Filament và mount cho nó. Chỉnh sửa một vài chi tiết để in tốt hơn.

Cảm biến Filament cần fitting ECAS cho bowden trên, D2F-01 và Vòng bi 5.5mm.

Các file Cad đã được cập nhật và có thêm STL. Tất cả các chi tiết đã được định hướng theo cách mình chọn để in. Mount Umbilical, Mount Ray Lướt và Mount Ebb42 đều cần support khi in. Các chi tiết còn lại in tốt không cần support. Có thể mình sẽ cung cấp STL có support sẵn sau này nếu ai cần.

Mình vẫn chưa gắn lên và thử nghiệm, nên hãy dùng cẩn thận.

In bằng vật liệu ASA

Độ dày lớp .2

Độ đặc ruột 40% Gyroid

4 lớp vỏ

5 lớp trên/dưới

Quạt tản nhiệt mình chọn dùng đã được mình làm lại và đăng tại đây: /3d-model/117635-ong-dan-quat-cho-hemera

(Cập nhật)

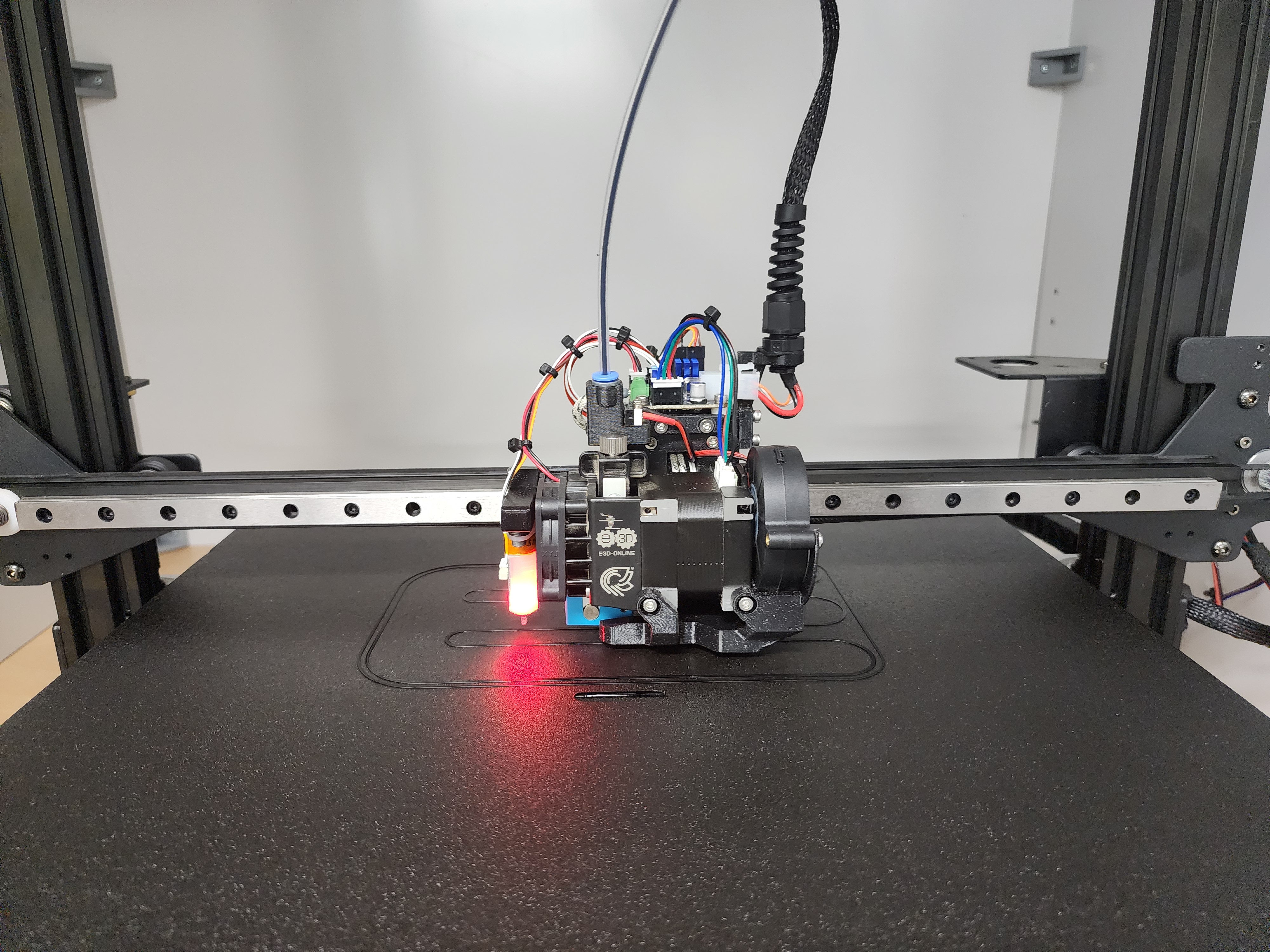

Mọi thứ đang hoạt động rất tốt và đã được thử nghiệm. Mình đã dùng một vài miếng đệm để căn chỉnh BLtouch thấp xuống một chút. Mình quyết định để nguyên như vậy để mọi người có thể tùy chỉnh theo nhu cầu của họ.

Mình cũng đã thêm file cho mount dây curoa dài hơn vì dây curoa của mình trước đó bị cắt cho mount khác nên cần thêm một chút chiều dài. Phần chặn trượt cũng được sửa đổi để cứng cáp hơn.

Thêm các kẹp Zip Tie ra tới BLTouch để dây cáp gọn gàng hơn.
