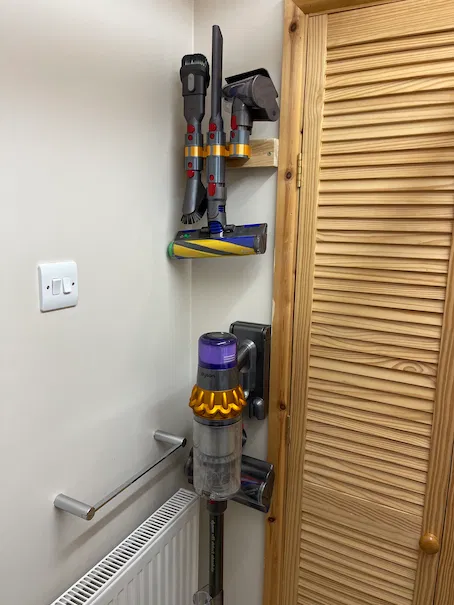

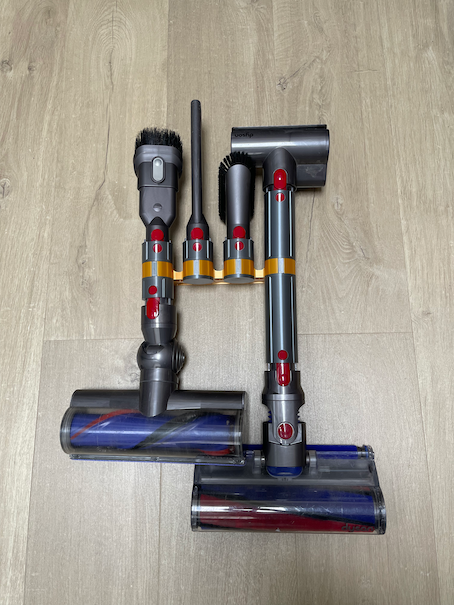

Giá đỡ phụ kiện Dyson V7 V8 V10 V11 V15 treo tường, giữ 6 hoặc 8 dụng cụ

Đây là bản phối lại toàn bộ giá đỡ treo tường phụ kiện Dyson cực hay của richieclarkie (https://www.thingiverse.com/thing:4097193).

Tôi cần một phiên bản chắc chắn hơn vì các giá đỡ có lỗ vít có góc 90 độ, đây là điểm yếu và đã bắt đầu bị gãy sau vài tuần sử dụng.

Tôi cũng muốn một phiên bản không cần hỗ trợ.

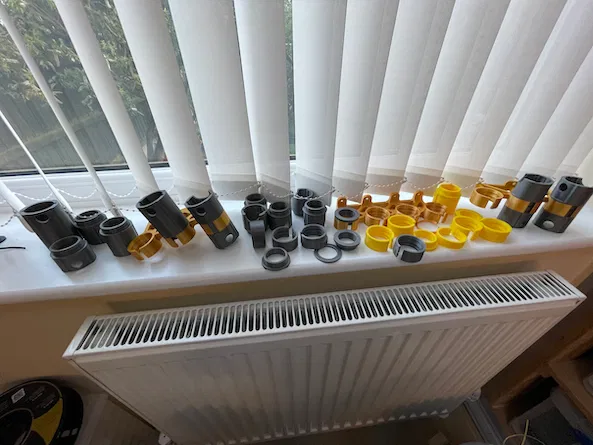

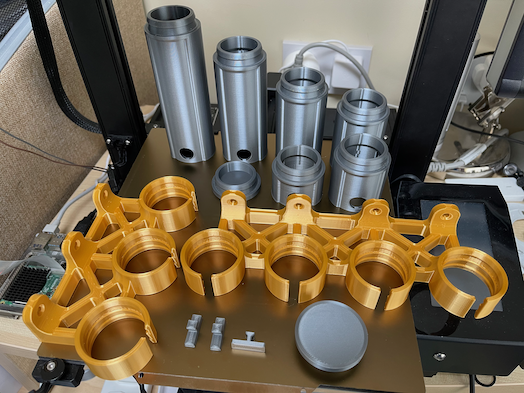

Vì việc chỉnh sửa các tệp STL khá khó khăn, tôi đã tạo ra cái này từ đầu trong Fusion 360, sử dụng tất cả các lợi ích thiết kế tương tự mà richieclarkie đã bao gồm như vòng hỗ trợ dễ tháo. Như bạn có thể thấy từ một trong những hình ảnh, tôi đã thử nghiệm khá nhiều mẫu để có được sự vừa vặn hoàn hảo.

Tôi cũng đã bao gồm các tệp STEP để bạn có thể dễ dàng tạo các bản phối lại của riêng mình.

Các kẹp giúp che đi khoảng trống ở mặt trước của giá đỡ (được cập nhật để phù hợp với thiết kế mới, chắc chắn hơn) và trông đẹp hơn hẳn.

Ngày 16 tháng 1 năm 2024

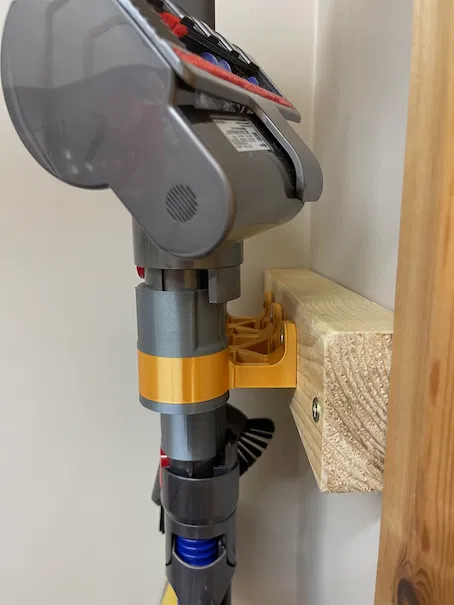

• V4 - Đã thêm các gân gia cố bên ngoài các giá đỡ để tăng thêm độ bền. Công lao thuộc về @WoodBeNice_392957 về lời khuyên và @TaylinDean_318294 đã nhắc tôi về điều đó! Tôi đã làm cho mẫu giá đỡ sâu hơn (thêm 1cm) trở thành mặc định và loại bỏ phiên bản cũ ngắn hơn.

Ngày 9 tháng 1 năm 2023

• Tải lên các giá đỡ bổ sung với độ sâu thêm 1cm cho các dụng cụ như công cụ tóc Dyson v15 nhỏ có động cơ.

Ngày 6 tháng 7 năm 2021

Phiên bản cập nhật này là một cuộc đại tu thiết kế lớn!

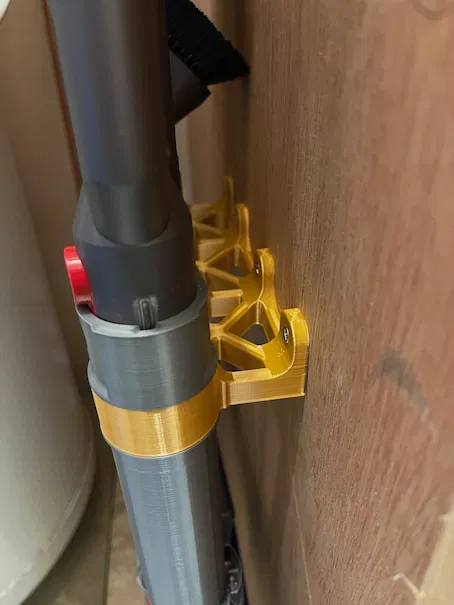

• Khung chắc chắn hơn nhiều với các thanh giằng chéo để chống võng
• Giá đỡ 8 dụng cụ để linh hoạt hơn
• Nhiều kích cỡ cổ nối (không còn cần hỗ trợ). Kết hợp các chiều cao khác nhau để tìm ra sự kết hợp giữ dụng cụ tối ưu.

Nắp cổ nối cho những khoảng trống bị che khuất bởi các dụng cụ khác

Ghi chú khi in

Không có mẫu nào yêu cầu hỗ trợ

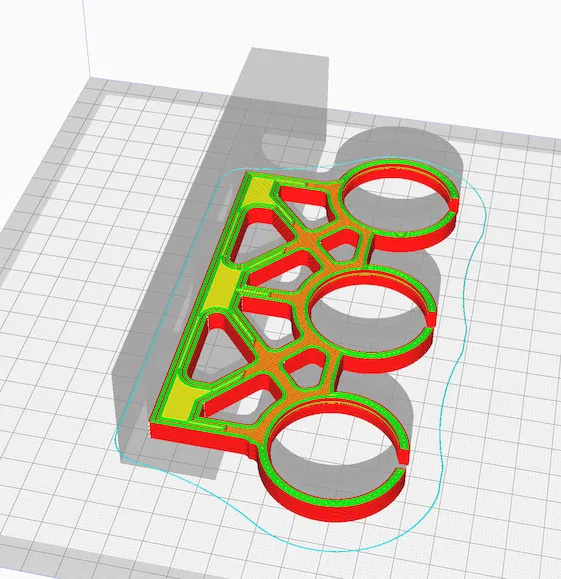

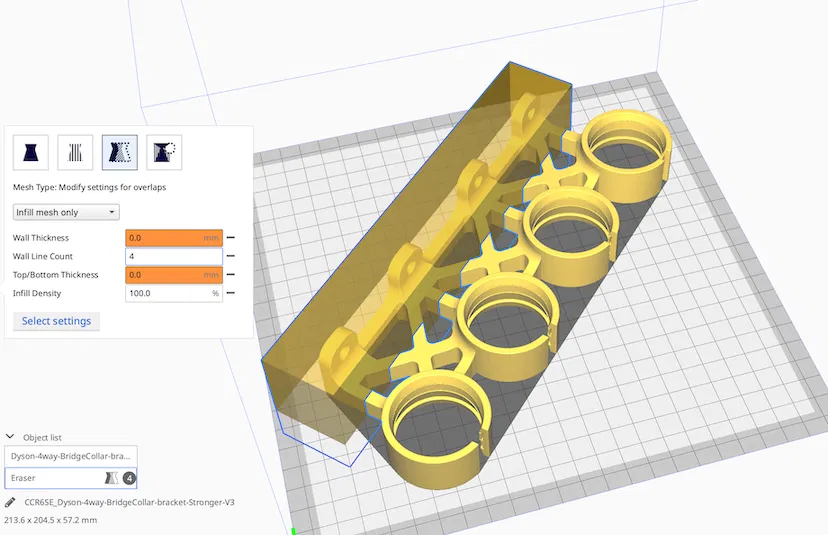

• Giá đỡ nối có 60% infil, và 100% xung quanh các giá đỡ gắn vào tường (xem tại đây để biết hướng dẫn cách sử dụng Support Blockers trong Cura và ảnh chụp màn hình đính kèm làm ví dụ - https://www.youtube.com/watch?v=su_m5zV9rvA)
• Cổ nối được in với 40% infil

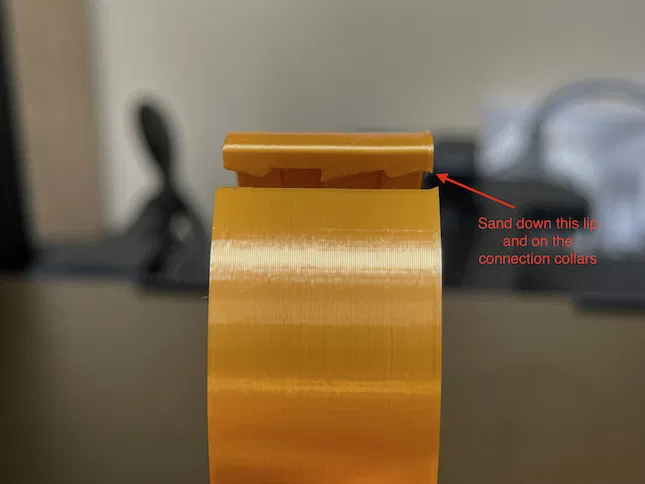

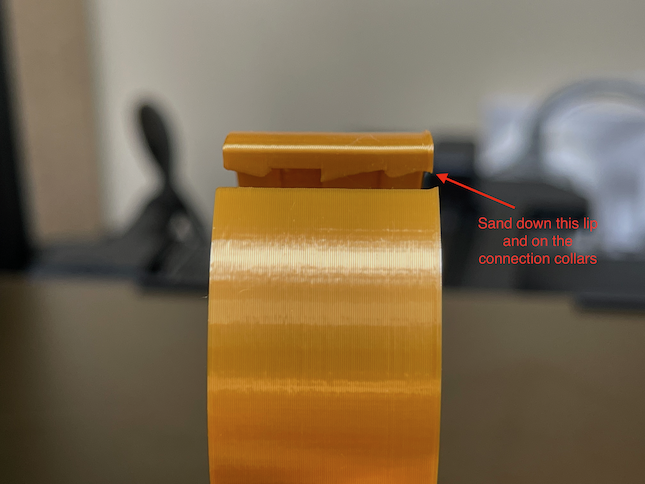

• Tôi đã thiết kế cổ nối và giá đỡ để vừa khít, vì vậy nếu vài lớp đầu tiên có hơi bẹp hoặc phụ kiện không vừa với lỗ, bạn sẽ cần chà nhám phần mép xuống để nó trơn tru ở cạnh bên trong (xem một trong những hình ảnh).

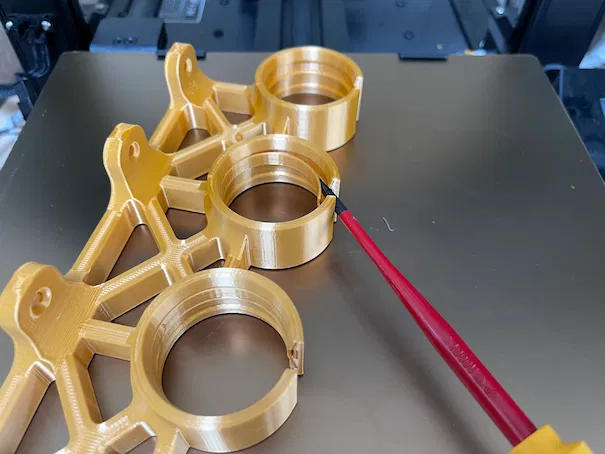

• *Đừng quên tháo dải hỗ trợ phía trên khỏi giá đỡ nối (xem hình ảnh)
• Chiều cao lớp là 0.2mm
• Đặt Vị trí đường nối Z ở Mặt sau của các mẫu

Hướng dẫn tên tệp

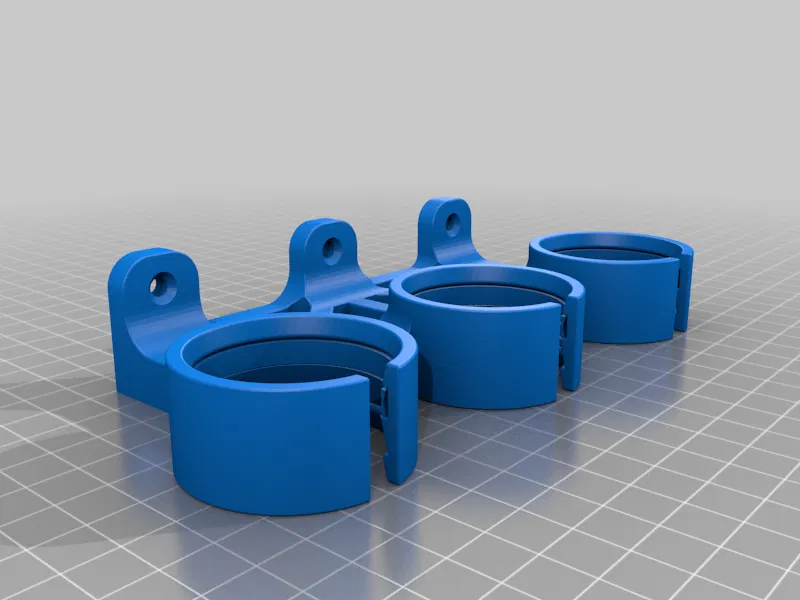

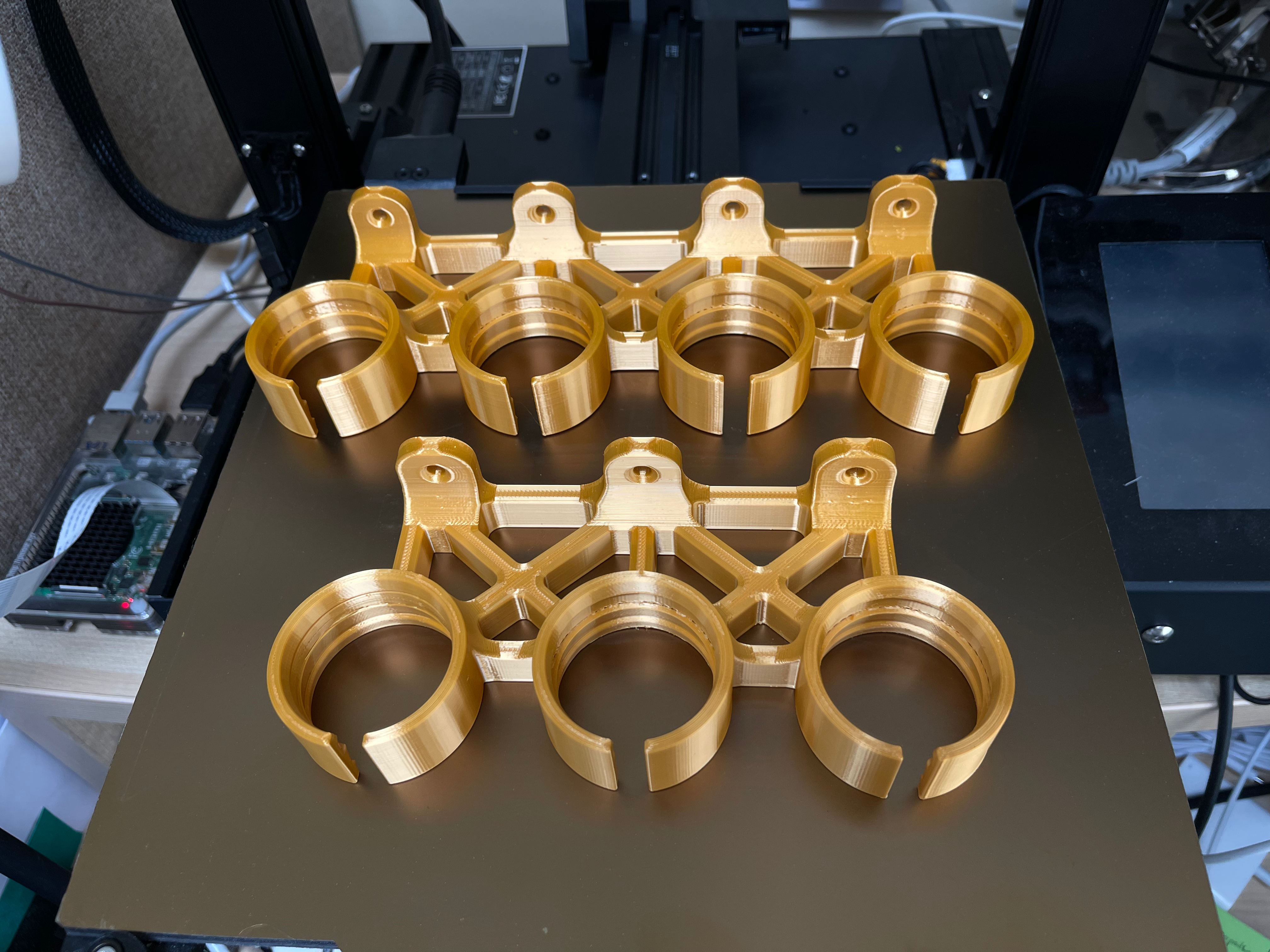

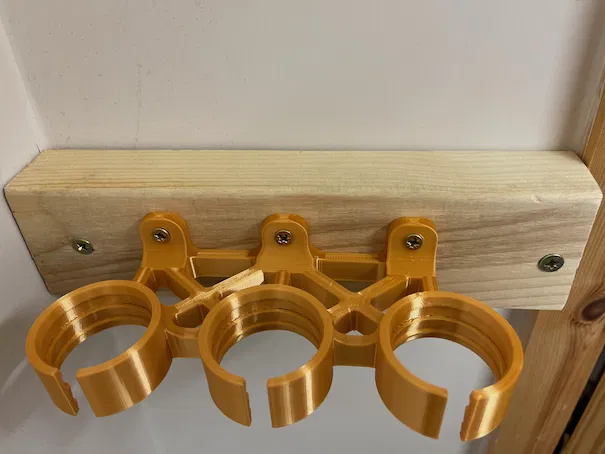

Dyson-3way-BridgeCollar-bracket-Stronger-V3.stl - Giá đỡ sáu dụng cụ gắn vào tường

Dyson-3way-BridgeCollar-bracket-Stronger-V3-extra1cmDepth.stl - Như trên nhưng có thêm 1cm chiều sâu cho các dụng cụ lớn hơn.

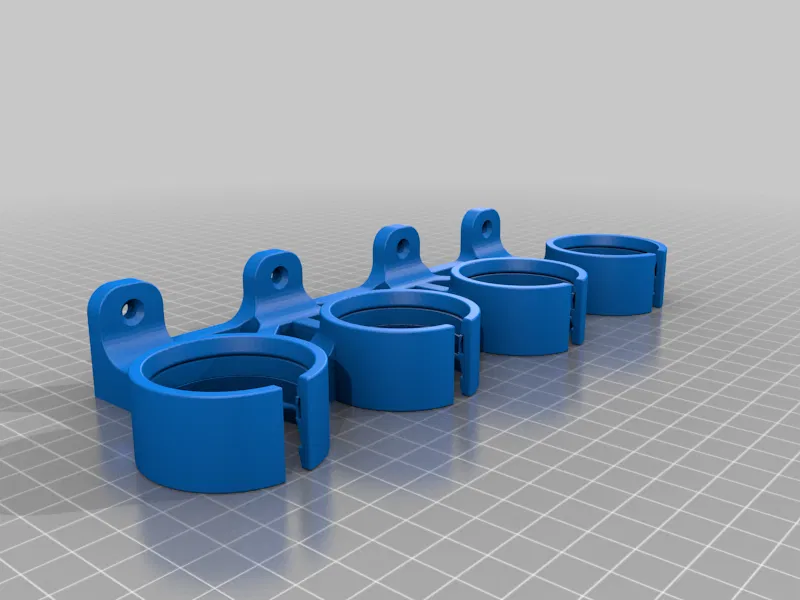

Dyson-4way-BridgeCollar-bracket-Stronger-V3.stl - Giá đỡ tám dụng cụ gắn vào tường

Dyson-4way-BridgeCollar-bracket-Stronger-V3-extra1cmDepth.stl - Như trên nhưng có thêm 1cm chiều sâu cho các dụng cụ lớn hơn.

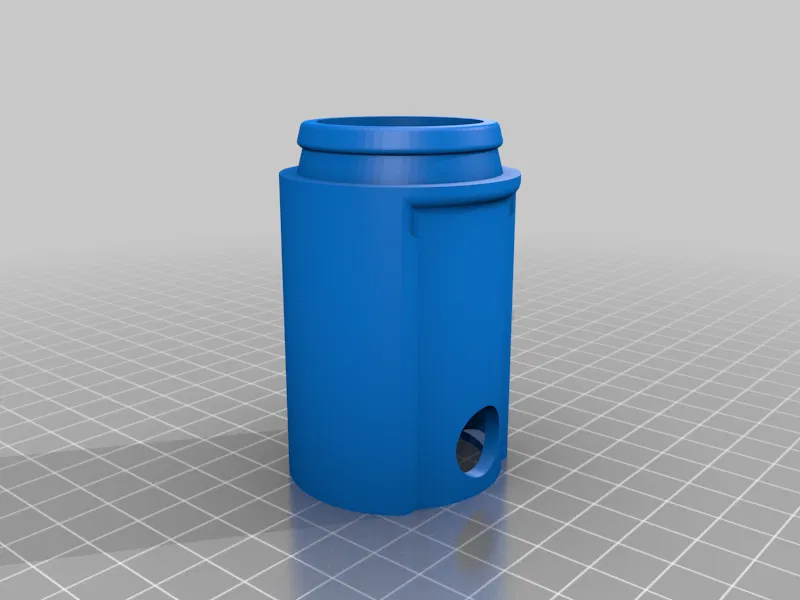

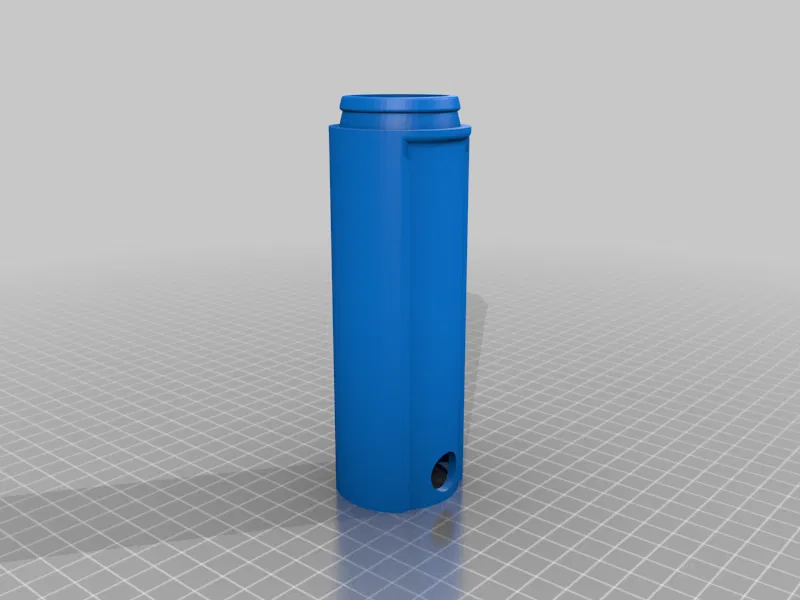

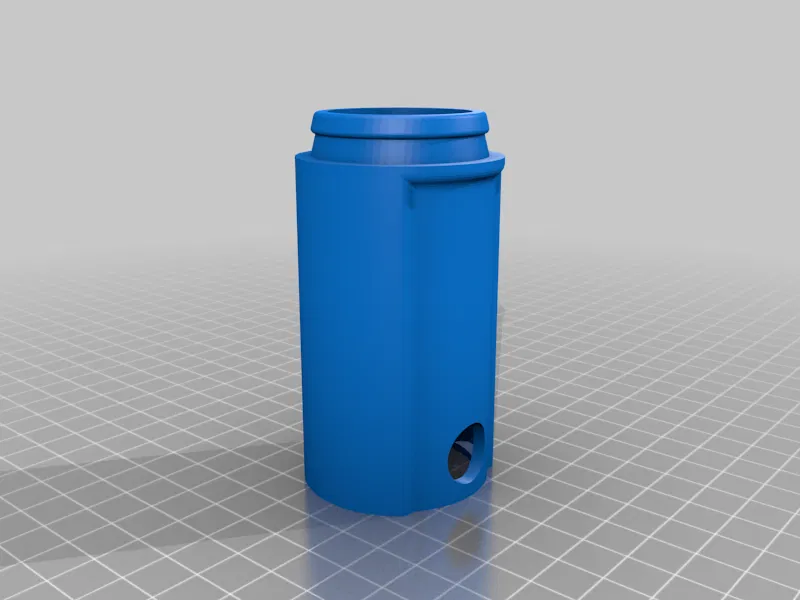

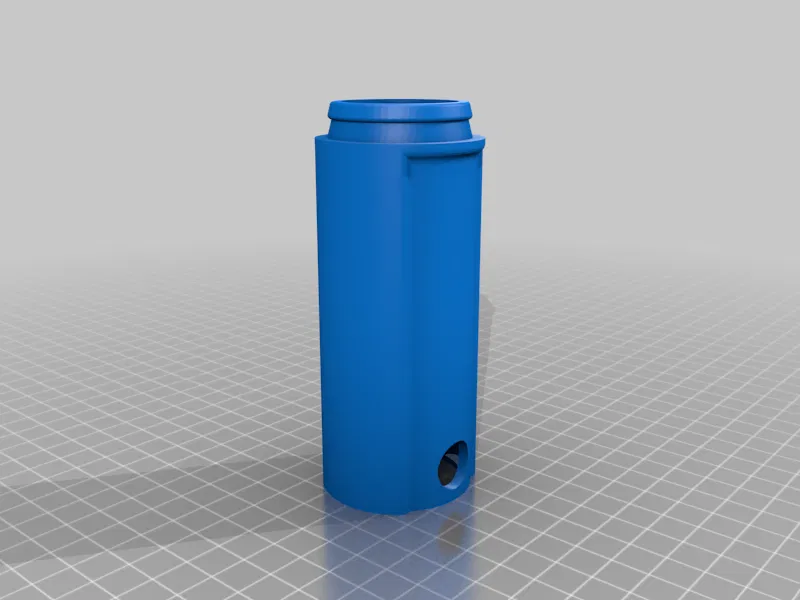

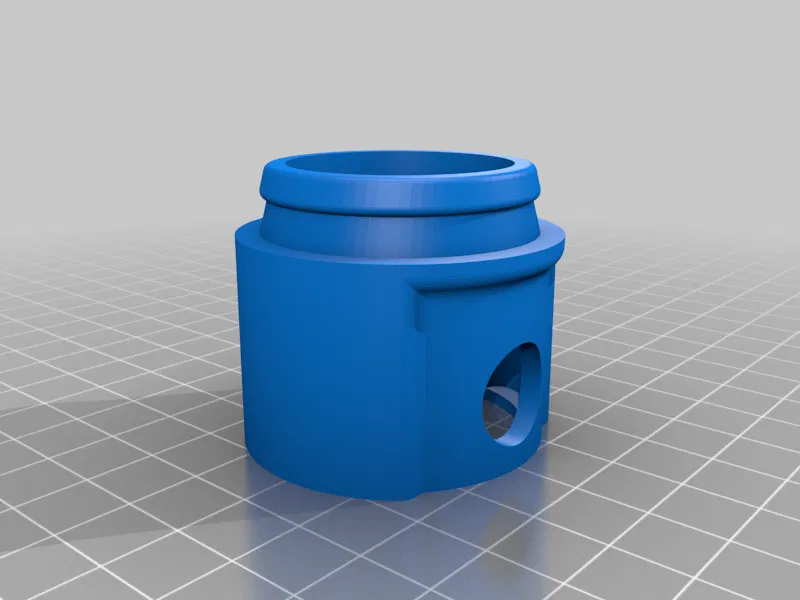

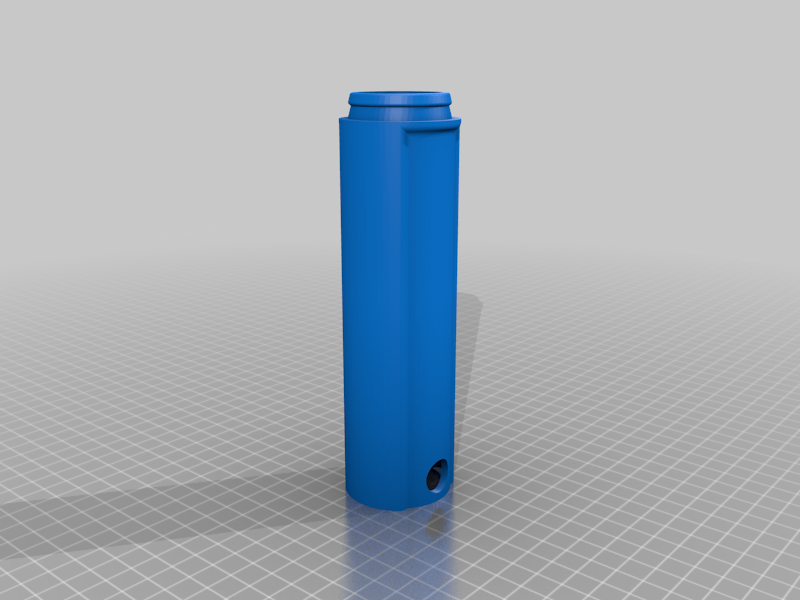

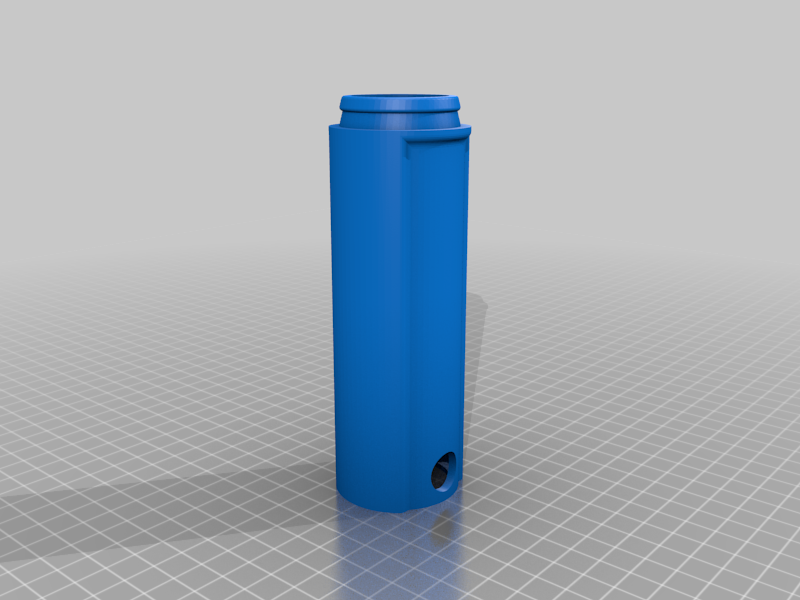

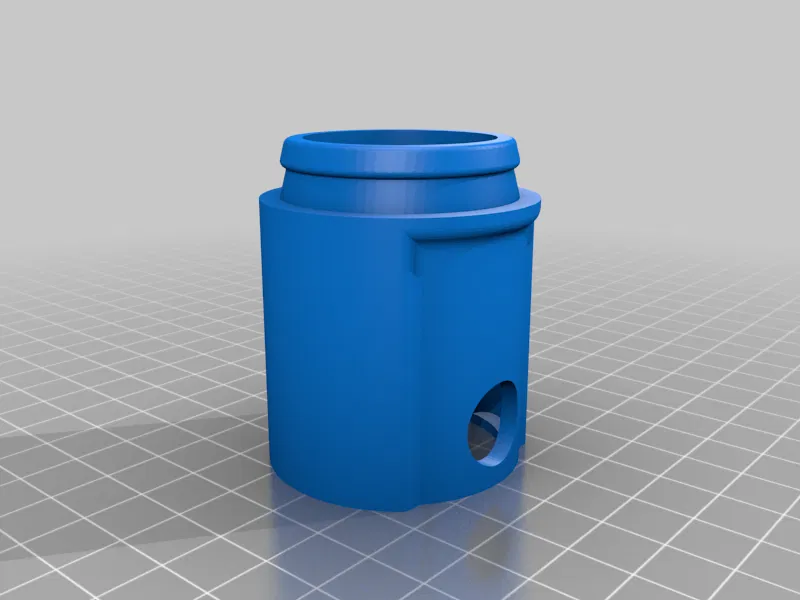

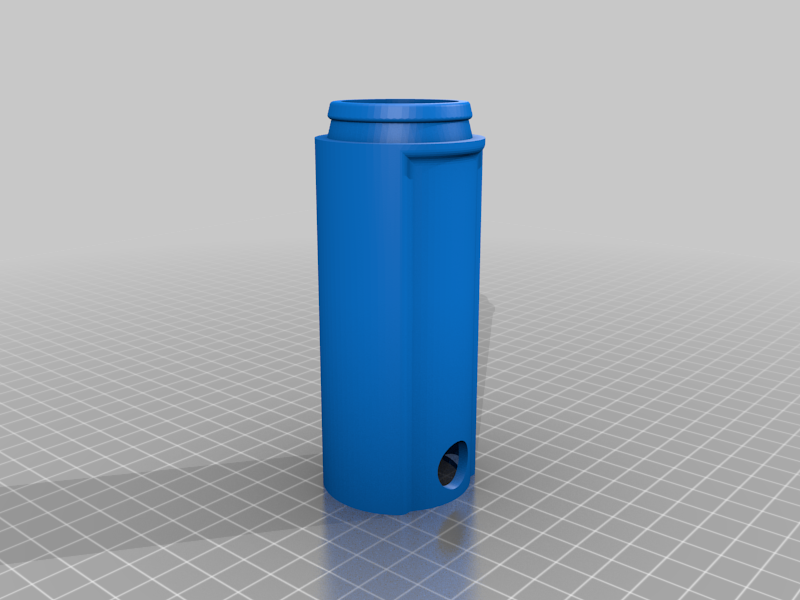

Connection_Collar_V4-Size-30mm.stl - Cổ nối kích thước tiêu chuẩn để gắn dụng cụ Dyson. Có nhiều kích cỡ khác nhau, với độ dài tính bằng mm từ giá đỡ đến đầu.

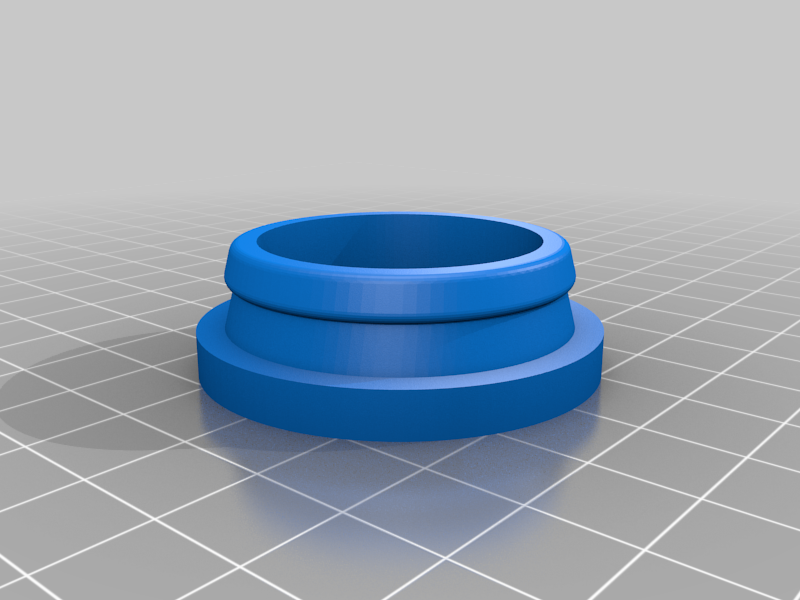

Connection_Cap-V2.stl - Nắp che khoảng trống trên giá đỡ

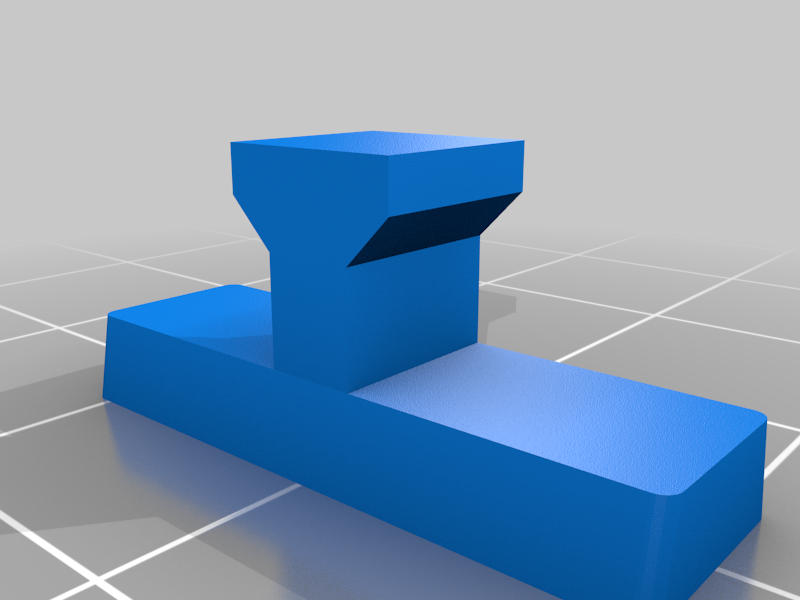

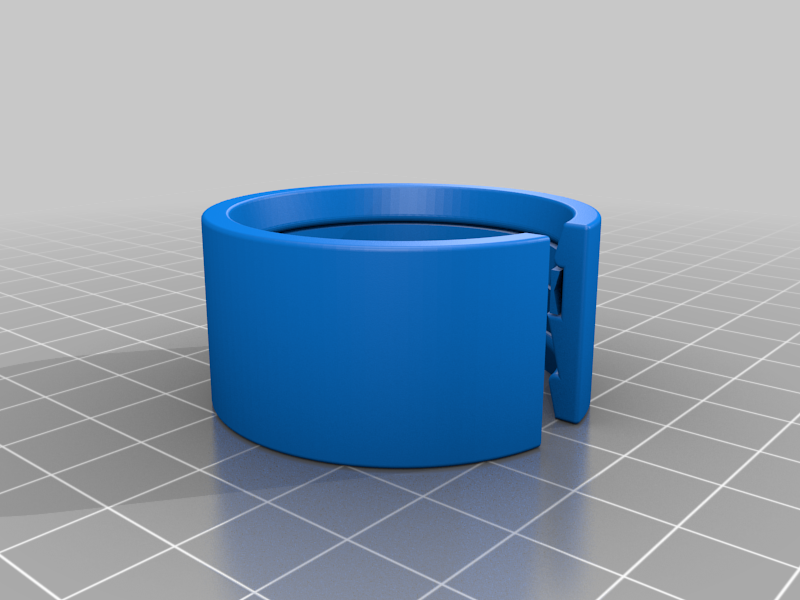

Connection_Clip_V2.stl - Kẹp dùng để che khoảng trống/mối nối trên giá đỡ ở mặt trước

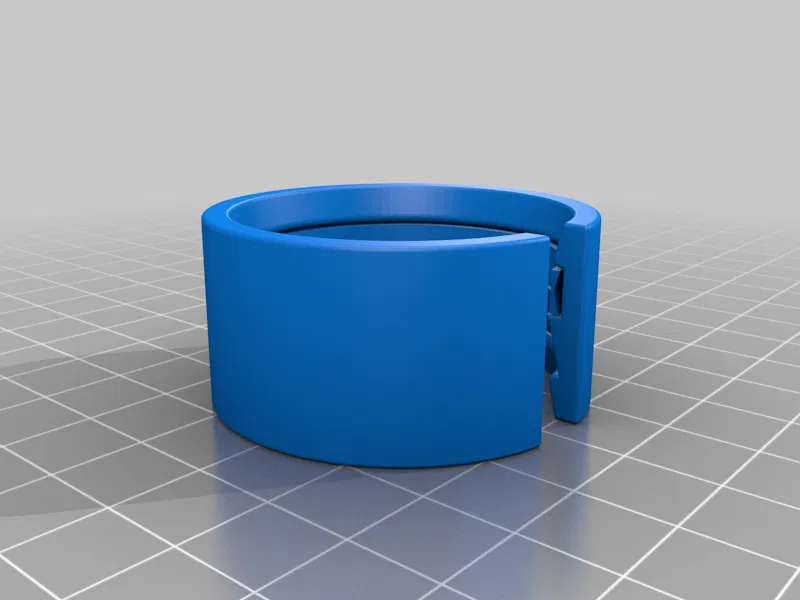

Dyson-Single_BridgeCollar-V3.stl - Chỉ là một giá đỡ đơn lẻ để bạn tự tạo thiết kế nếu muốn

Có các phiên bản .step của tất cả các tệp được đề cập ở trên mà bạn có thể sử dụng trong các chương trình CAD 3D như Fusion 360, Tinkercad, v.v. để tạo các thiết kế/phiên bản của riêng mình.

(Phiên bản cũ của tôi ở đây để tham khảo: https://www.thingiverse.com/thing:4889550)

Cài đặt in

Máy in:

Creality CR-6 SE

Rafts:

Không

Hỗ trợ:

Không

Infill:

40-60%

Nhựa in (Filament):
Eyrone PLA Silk Gold và Silver
