Hộp Đựng Linh Kiện SMD Gridfinity

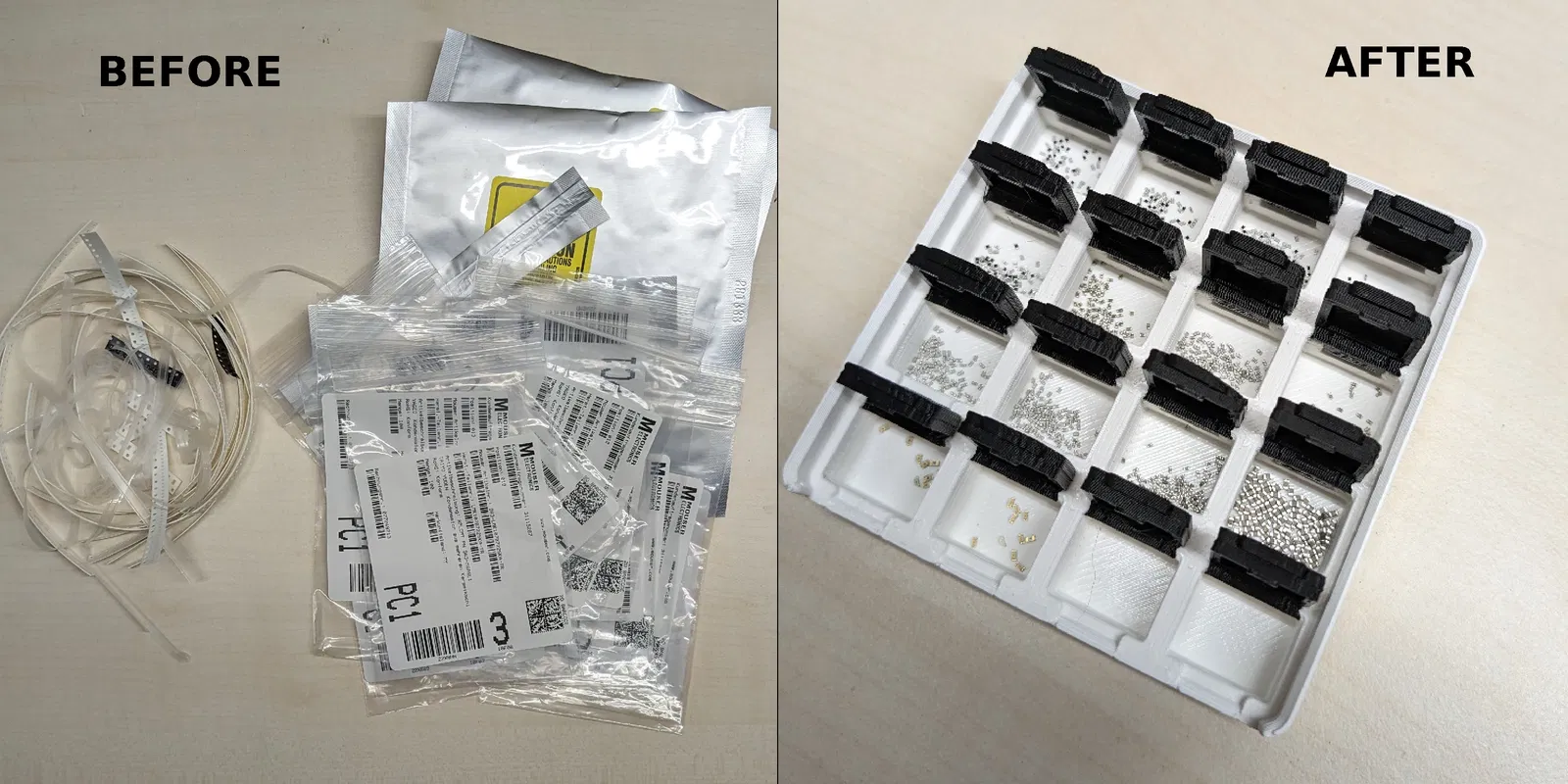

Bạn cũng mệt mỏi vì lục lọi trong các túi ni lông, tìm nhãn để lấy thông tin đúng chỉ để tìm vài linh kiện?

Hộp của bạn bị tràn vì các cuộn băng lớn với linh kiện nhỏ trong túi ni lông chiếm quá nhiều không gian?

Tôi có giải pháp cho bạn!!

Đây là hộp đựng linh kiện smd hoàn toàn có thể tùy chỉnh theo tham số. Bạn có thể tự mình tùy chỉnh với các tệp được cung cấp bằng cách sử dụng các tham số trong Fusion360 hoặc tải xuống các tệp đã làm sẵn.

Hai số đầu tiên trong tên tệp là kích thước lưới Gridfinity và hai số tiếp theo chỉ kích thước lưới của hộp bên trong đó.

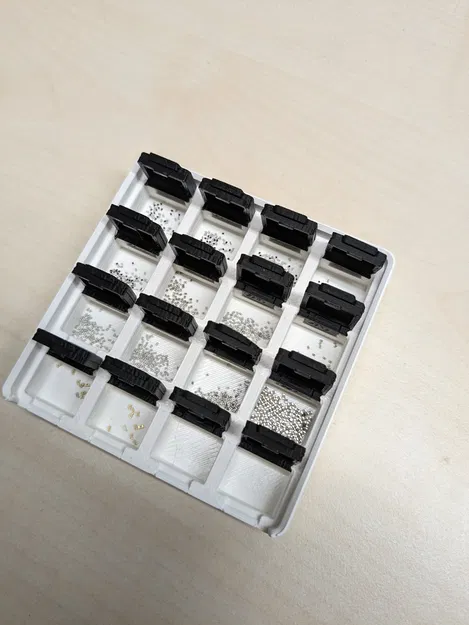

Chúng có thể chứa các bộ phận nhỏ tới kích thước 0402 ngay cả khi úp ngược và lắc (tôi không có thứ gì nhỏ hơn để thử nghiệm).
Chúng sử dụng một ít sợi PLA 1.75mm làm chốt bản lề.

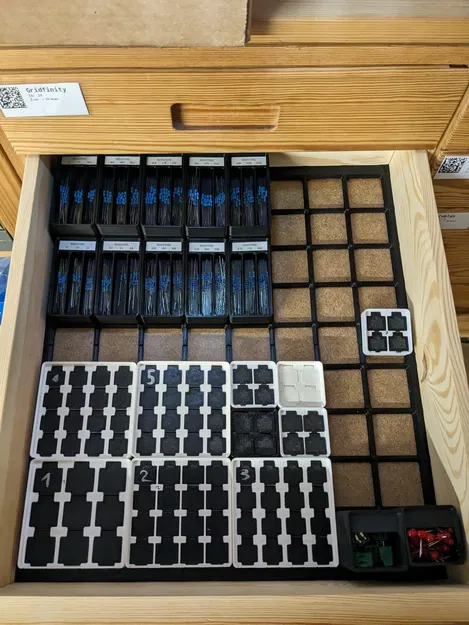

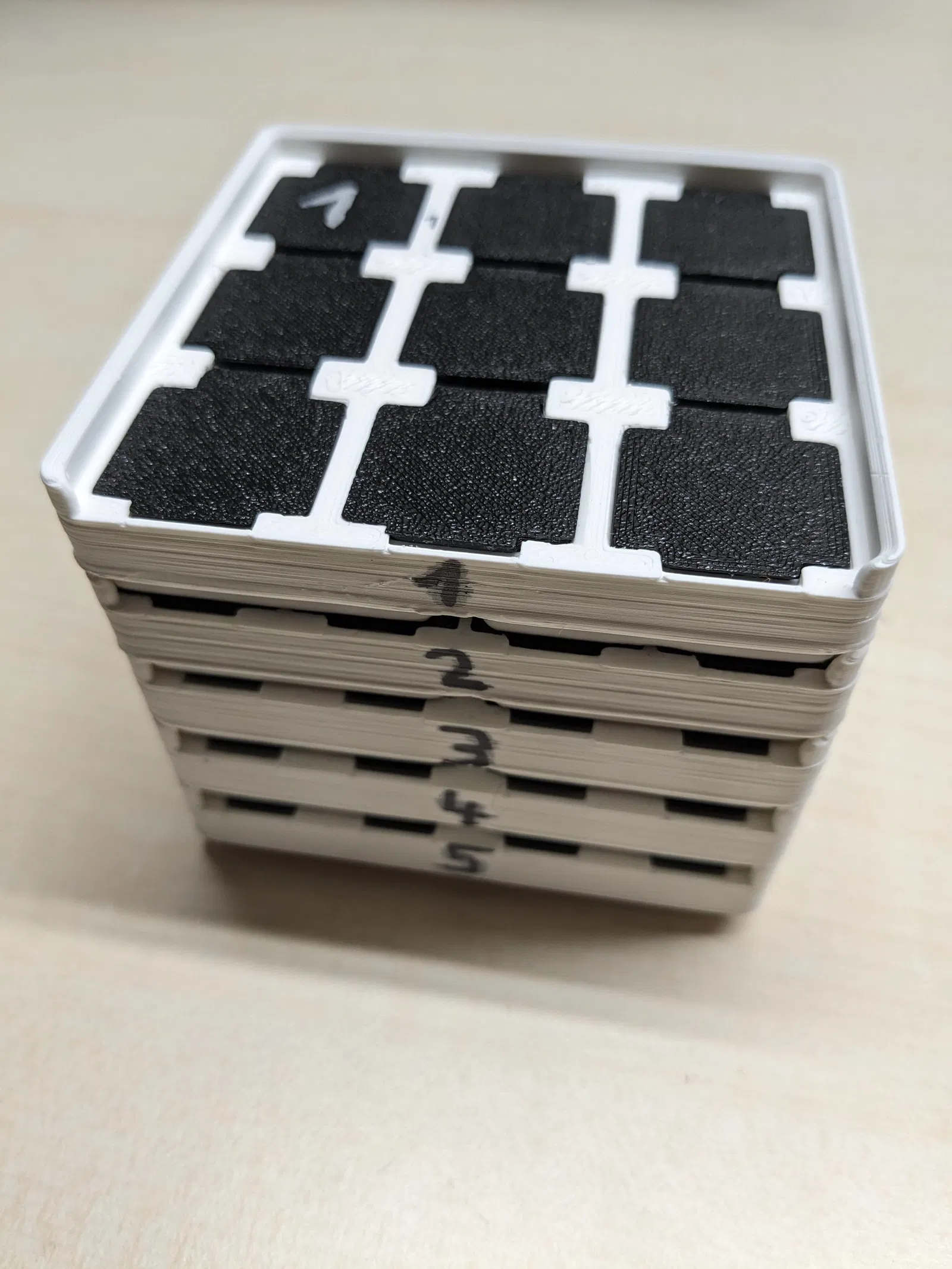

Tôi chỉ dán nhãn cho mỗi hộp bằng một con số và sử dụng cơ sở dữ liệu tự lưu trữ để theo dõi xem linh kiện nào ở đâu. Tôi chỉ cần lưu số hộp và ngăn cho mỗi bộ phận.

Hiện tại chỉ có một vài phiên bản giới hạn vì hầu hết các kích thước khác hiện đang làm hỏng mô hình Fusion. Nếu bạn có bất kỳ phản hồi nào về cách cải thiện điều này, tôi rất muốn nhận được phản hồi của bạn.
(Có lẽ một phiên bản OpenSCAD sẽ tốt hơn)
Tôi cũng đánh giá cao bất kỳ phản hồi nào về độ vừa vặn và cảm giác của cơ chế vì tôi chỉ có thể điều chỉnh nó cho máy in của mình.

Thiết kế này được lấy cảm hứng từ hộp smd của ashep.
