Giá đỡ Ender 6 / BIQU H2 V2S Revo

Tui tìm cái mount extruder mà có hỗ trợ mấy cái mod cũ hoặc mod mới, mà hình như không có cái nào làm được hết, lúc nào cũng có xung đột chỗ này chỗ kia. Nay tui đóng góp cái này!

Lưu ý nha là cái này là cho H2 V2S Revo, mà nhìn nó khác với H2 v2 thường. Cái Revo hình như rộng hơn chút giữa mấy lỗ M3 với mặt trước bracket quạt. Tại cái Revo nó rộng hơn, nên cái bracket này có thể gắn kèm miếng đệm để chỉnh qua cho bản không Revo.

kích thước bàn in hiện tại tui xài được: 267x265

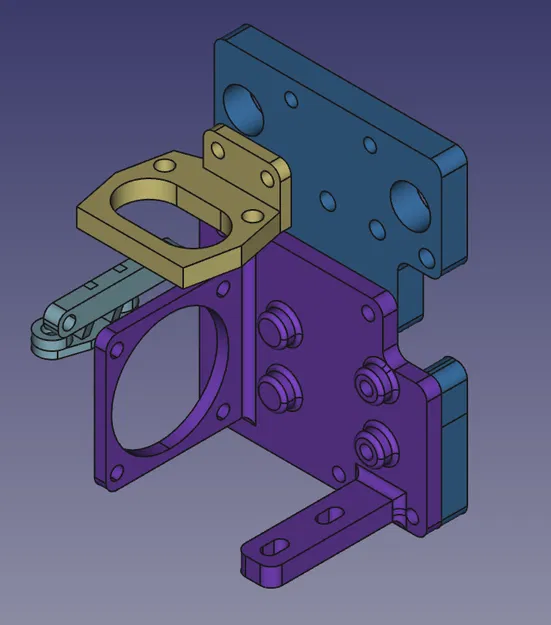

Cân nhắc thiết kế

• Sử dụng X carriage có sẵn
• Tương thích với Linear Rail hiện có (vampyrex13)
• Tương thích với dự án MAD của predy (/3d-model/146741-mad-ong-dan-khi-module-cho-biqu-h2-h2-v2s-revo-h2-v2s-lite-e3d-volcano)
• Giá đỡ cho BLTouch & KUSBA
• Thêm lỗ dọc bên cạnh KUSBA để xài sau này. Khoảng cách là 13.5mm.
• Diện tích chiếm dụng nhỏ - Không muốn mất nhiều không gian bàn in do thiết kế ống dẫn quạt.

Yêu cầu

• M3 Heatset inserts
• Vít M3 các cỡ để gắn mọi thứ.
  • khoảng 10x vòng đệm M3
  • 2x M3x6 (module KUSBA)
  • 2x M3x8 (KUSBA tới E6 plate)
  • 4x M3x10 (2x E6 plate, 2x H2 Revo mount sau)
  • 2x M3x12 (H2 Revo gắn dưới)
  • 2x M3x18 (BLTouch+Quạt)
  • 1x đai ốc M3 (lỗ quạt phía sau trên cùng - cái này VỪA VẶN vào khía tản nhiệt của H2)
  • 10x Heat-set insert nuts

BLTouch offset

• X -39.0
• Y: 0.0

Lắp ráp

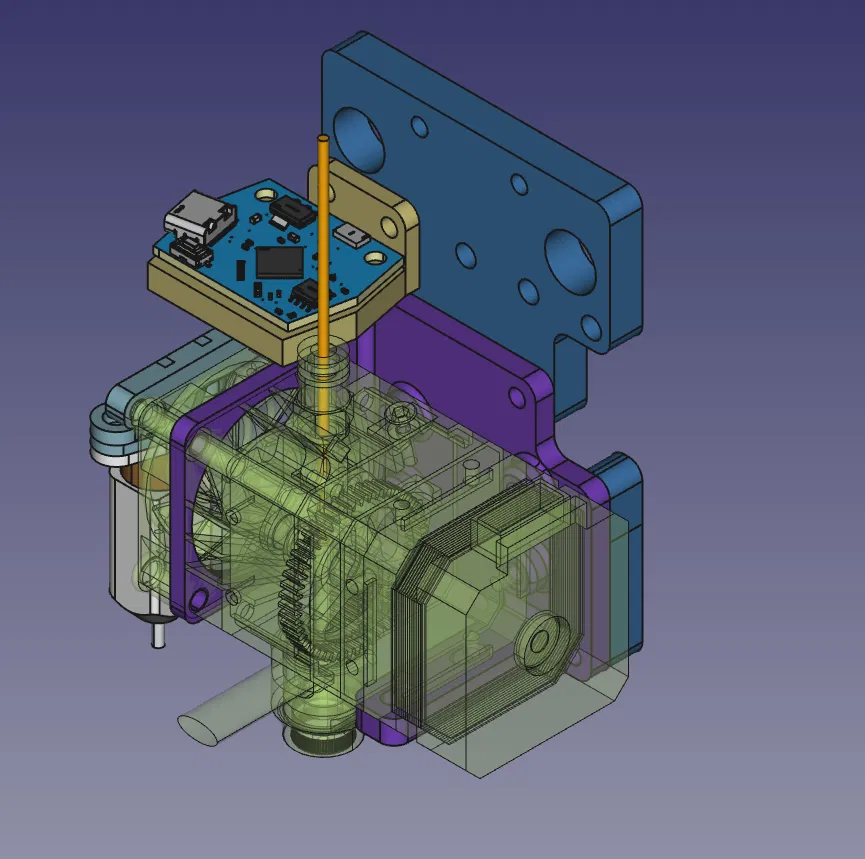

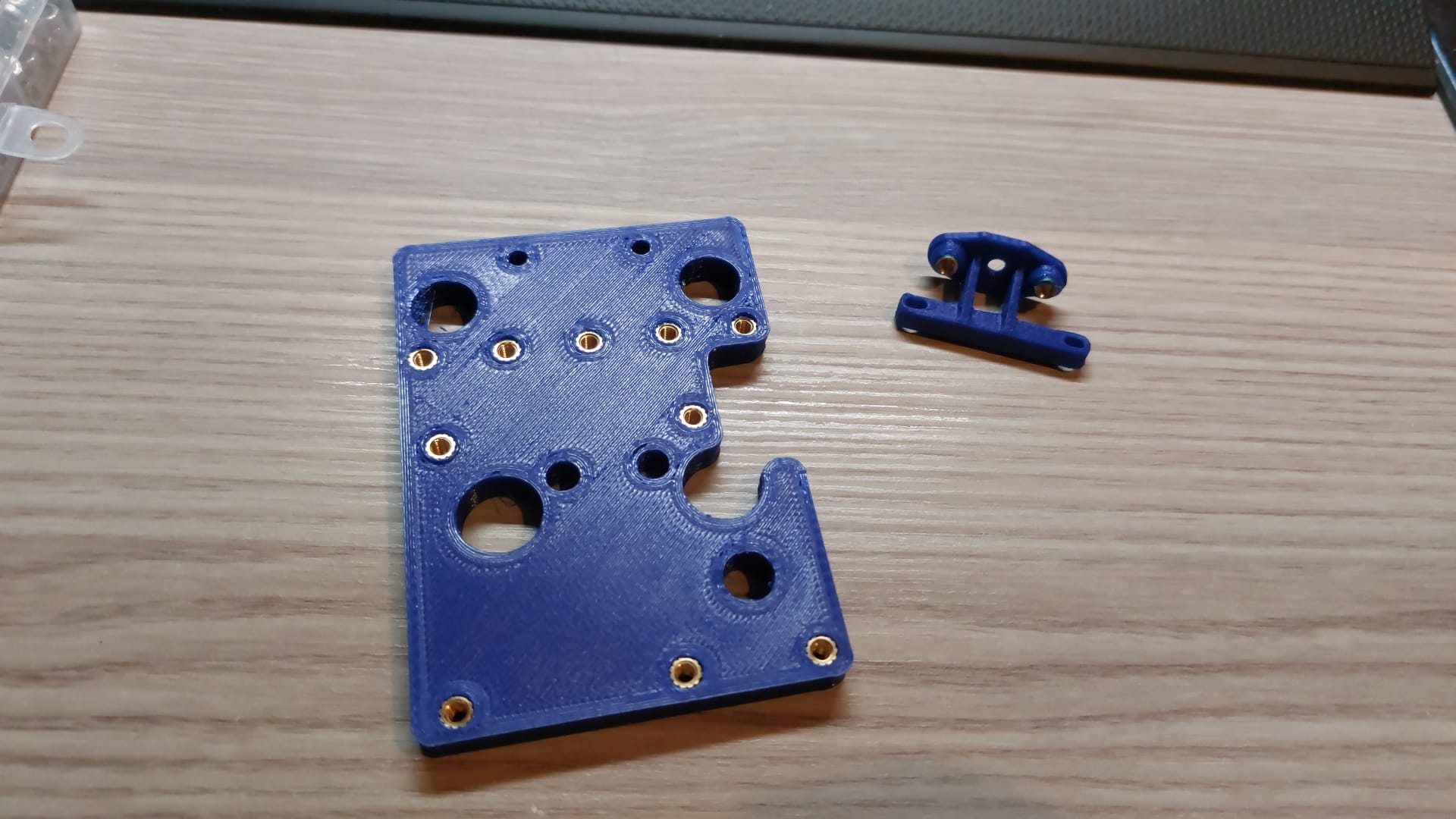

1. Gắn heatset inserts vào các vị trí thích hợp (xem ảnh E6 backplate với 10 heat set inserts đã gắn):
   • 2x ở lỗ dọc của BLTouch
   • 2x ở lỗ dọc KUSAB (để gắn KUSBA)
   • 2x ở X-Carriage plate để gắn KUSAB
   • 5x ở X-Carriage plate để gắn bộ chuyển đổi H2
   • 3x ở X-Carriage plate để dùng thêm.
2. Gắn Ender 6 plate X-Carriage (màu xanh lá) vào X carriage của máy in.
3. Gắn H2 vào bộ chuyển đổi (màu đỏ) - dùng 2x ốc phía sau, 2x ốc dưới cùng & 2x ốc bên quạt.
4. (TUỲ CHỌN) Gắn BLTouch vào giá đỡ và cố định vào quạt H2.
5. Cố định bộ chuyển đổi H2 (màu đỏ) vào X-Carriage (màu xanh lá) bằng 5x m3x??
6. (TUỲ CHỌN) Gắn giá đỡ KUSBA

Cài đặt in

0.20, 4 lớp vỏ (cho heatset inserts), >50% infill. Tui in bằng PCGT, nhưng loại filament nào cũng được tùy theo nhiệt độ yêu cầu.

Tương thích với các bản in sau

Vampyrex13 Linear rail mod: https://www.thingiverse.com/thing:5215316

/3d-model/146741-mad-ong-dan-khi-module-cho-biqu-h2-h2-v2s-revo-h2-v2s-lite-e3d-volcano

https://www.thingiverse.com/thing:4731935 Ender 6 CoreXY Cable Chain

Ghi chú

Giá đỡ quạt cố tình nhô ra 1mm ở mặt trên và dưới để tăng độ bền vì thành 35mm quá mỏng và dễ gãy giá đỡ quạt. Nó nằm phẳng với mặt trước của H2 để tương thích với các mod khác.

Thay đổi

Bộ chuyển đổi revo v1.1:

• Thêm phần lồi cho giá đỡ quạt hy vọng tránh bị mỏng và có thể làm in bị lỗi.
• Tăng lỗ vít E6 plate trên bộ chuyển đổi Revo lên 10mm để vừa vòng đệm.
