Giá đỡ Camera cho Prusa XL

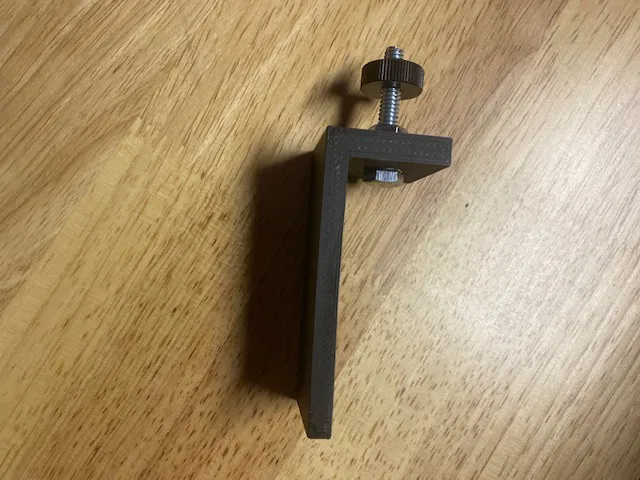

Tôi muốn có một cái giá đỡ camera đơn giản để gắn vào mặt sau của máy in để camera nằm gần bằng mặt bàn in nên tôi đã thiết kế một cái giá đỡ hình chữ L đơn giản bằng Fusion 360.

Tôi đã thiết kế một chỗ lõm để chứa đai ốc lục giác và tạo hai phiên bản - một phiên bản có đai ốc lục giác phía trên và một phiên bản phía dưới mặt gắn. Các chỗ lõm cho đai ốc lục giác có độ khít hơi chặt. Tôi đã làm nóng đai ốc và sau đó dùng bu lông kéo nó vào chỗ lõm để lắp đặt bán vĩnh viễn.

Tôi đã sử dụng vít tự khoan đầu lục giác kích thước 12-18x1/2 "để gắn giá đỡ vào khung vì tôi có sẵn loại này. Các lỗ trên giá đỡ có kích thước sao cho vít không thực sự tự khoan mà tự ren. Vít cho kim loại tấm cũng có thể sử dụng được.

Tôi đã bao gồm các tệp Fusion 360 để bạn có thể thay đổi kích thước lỗ, bỏ qua chỗ lõm cho đai ốc lục giác, kéo dài nó để nâng vị trí camera hoặc bất cứ điều gì khác bạn muốn.

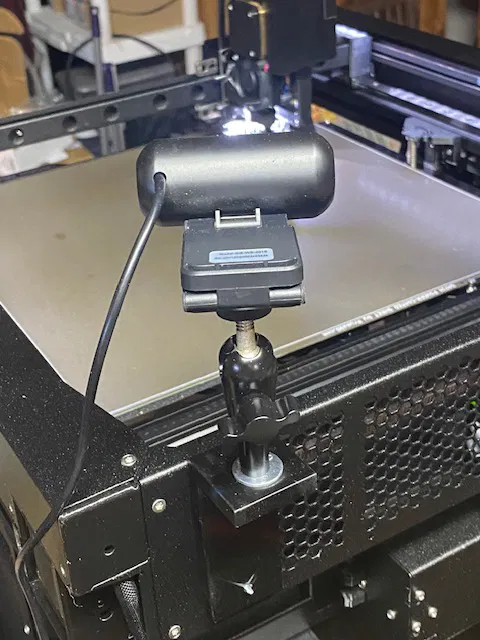

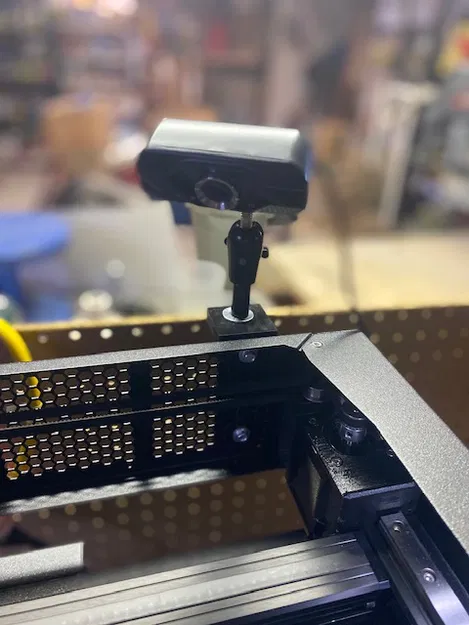

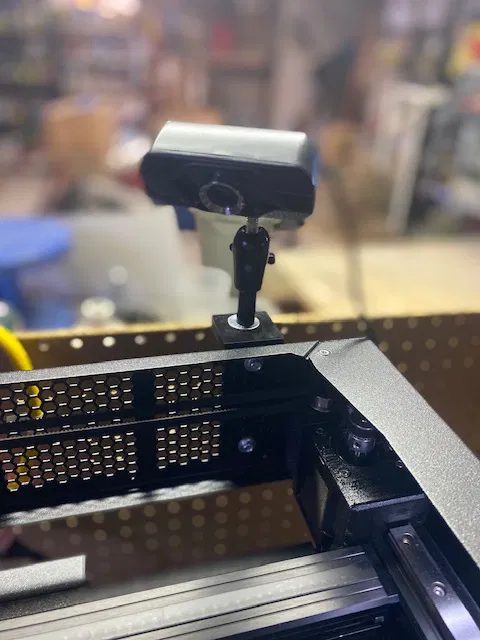

Cách bạn gắn camera vào giá đỡ phụ thuộc vào đế camera của bạn. Tôi tình cờ có một giá đỡ bi và ổ cắm và đã sử dụng bu lông ¼ "từ phía dưới xuyên qua đai ốc và lỗ thông để vào đế của ổ cắm. Camera của tôi gắn vào đó.
